Описание
| Производитель: | Геотех, Россия |

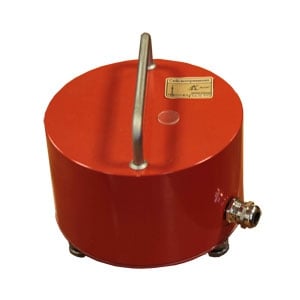

Сейсмоприемник СПВ-3K создан для измерения скорости низкочастотных колебаний. Регистрация колебаний происходит за счет преобразования скорости смещения чувствительной массы в электрический сигнал. В единый корпус включены 3 электронно-измерительных системы и соответствующие электронные компоненты.
Применяется в качестве первичного преобразователя в составе сейсмоаппаратуры для решения различных задач:
- определение амплитуд, периодов собственных и вынужденных колебаний зданий, сооружений с целью оценки их сейсмостойокости;
- детальное сейсморайонирование и сейсмическое микрорайонирование;
- сейсмология;
- сейсморазведка и т.д.
ПВ-3К является современным малогабаритным датчиком вибраций и предназначен для преобразования низкочастотных колебаний скорости места установки прибора в аналоговый электрический сигнал. Такие колебания могут возникать при вибрационных, сейсмических и деформационных воздействиях на объект, его элементы, основание и/или среду. Сами воздействия обусловлены техногенными и естественными причинами, включая землетрясения, ветровые нагрузки, работу транспорта, оборудования и т.п.
СПВ-3К выполняет преобразование скорости смещения в электрический сигнал по трем взаимно ортогональным направлениям, два из которых должны быть при установке прибора расположены в плоскости, близкой к горизонтальной, а третья вертикально. Механические колебания через упоры и основание СПВ-3К передаются датчикам с измерительными преобразователями, входящими в состав прибора. Колебания преобразуются в электрические сигналы, напряжение которых пропорционально скорости смещения, характеризующей колебания в соответствующих направлениях.
Технические характеристики
| 1. | Рабочий частотный диапазон преобразования | Гц | 0,5…65 |
| 2. | Номинальный коэффициент преобразования | В⁄м | 500 |
| 3. | Отклонение значения коэффициента преобразования от номинального | % | ±10 |
| 4. | Максимальная преобразуемая скорость | м⁄с | 0,005 |
| 5. | Неравномерность амплитудно-частотной характеристики в рабочем диапазоне частот по п.1 | дБ | 3±0,5 |
| 6. | Динамический диапазон преобразования относительно величины по п.4 | дБ | 110 |
| 7. | Нелинейность амплитудной характеристики | % | ±7 |
| 8. | Относительный коэффициент поперечного преобразования | 0,05 | |
| 9. | Предел допускаемой абсолютной погрешности сейсмоприемника | м/с | ±(10-5,5 Vmax+0,07V) |
| 10. | Ослабление сигнала вне полосы частот рабочего диапазона: | ||
| – на частоте менее 0.5 Гц, при уменьшении | дБ/дек | 40 | |
| – на частоте выше 65 Гц, при увеличении | дБ/дек | 24 | |
| 11. | Габаритные размеры (диаметр × высота), без кабеля | дБ/дек | 160 × 135 |
| 12. | Масса, без кабеля | кг | 2,9 ± 0,05 |
| 13. | Напряжение питания постоянного тока | В | 8…18 |
| 14. | Потребляемая мощность при напряжении 12В по п.8, не более | В·А | 0,65 |
| 15. | Максимальная амплитуда выходного сигнала | В | ±2,2 |
| 16. | Срок службы | лет | 10 |
| 17. | Средняя наработка на отказ | ч | 35000 |
| 18. | Гарантийный срок эксплуатации | месяцев | 18 |
