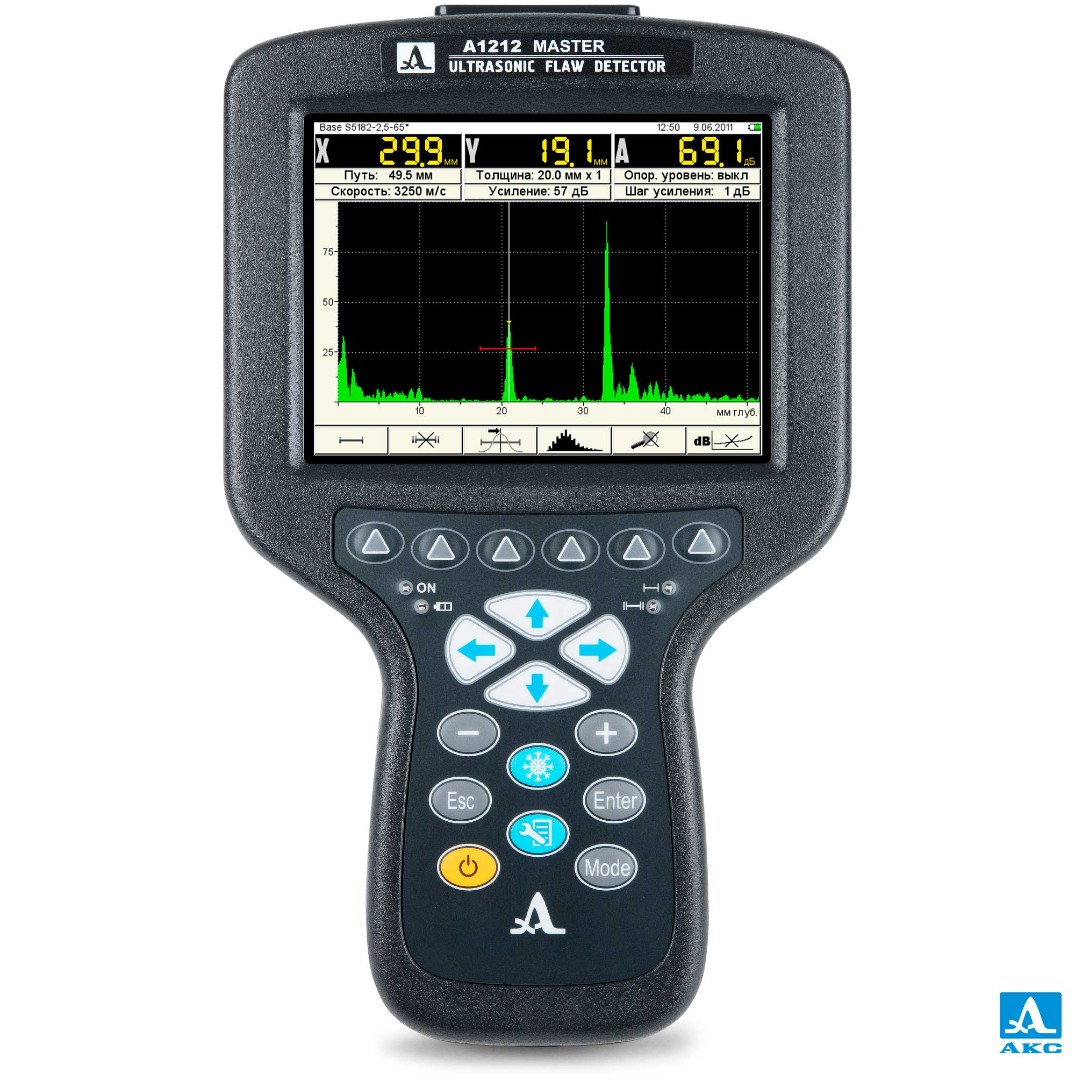

Ультразвуковой дефектоскоп А1212 MASTER
В наличии
А1212 MASTER — полностью цифровой малогабаритный ультразвуковой дефектоскоп общего назначения для контроля изделий из металлов и пластмасс.
Прибор предназначен для контроля сварных швов, поиска коррозии, трещин и внутренних расслоений, определения координат дефектов и измерения толщины изделий. Поддерживает построение функции ВРЧ по 32 точкам, АРД-диаграммы и непрерывную работу от аккумулятора до 9 часов.
-
Технические характеристики
Диапазон частот от 0,5 до 15,0 МГц Скорость ультразвука от 500 до 14 999 м/с Диапазон усиления от 0 до 100 дБ Диапазон измерений от 2 до 1 300 мм, от 2 до 3 000 мм, от 2 до 500 мм, от 7 до 6 000 мм Напряжение, В 11.1 Время непрерывной работы 8, 9 Диапазон рабочих температур от -30 до +55ºC Отклонение установки усиления ± 1,0 дБ Пределы допускаемой абсолютной погрешности измерений дальности по поверхности L с наклонными преобразователями ±(0,03L+1,00) мм Источник питания аккумулятор Разрешение дисплея 640 x 480 точек Энергонезависимая память изображений экрана (А-Сканы с параметрами контроля) 20000 изображений Регулируемая частота посылки зондирующих импульсов до 1000 Гц Количество точек построения функции ВРЧ 32 Количество вариантов конфигураций настраиваемых параметров 100 вариантов Время записи голосового комментария к кадру 20 секунд -
Описание
Ультразвуковой дефектоскоп А1212 MASTER — полностью цифровой, малогабаритный ультразвуковой дефектоскоп общего назначения. Обеспечивает реализацию типовых и специализированных методик ультразвукового контроля, высокую производительность и точность измерений.
Ультразвуковой дефектоскоп А1212 MASTER предназначен для поиска, определения и оценки параметров дефекта (нарушение сплошности и однородности материала) в объектах контроля из металлов и пластмасс. Возможна работа с функцией ВРЧ по 32 точкам и использование АРД-диаграмм.
Назначение.
- Контроль сварных швов
- Поиск мест коррозии, трещин, внутренних расслоений и других дефектов
- Определение координат и оценка параметров дефектов типа нарушений сплошности и однородности материала в изделиях из металлов и пластмасс
- Измерение толщины изделия
Возможности. Дефектоскоп имеет полностью цифровой тракт.
АРД-диаграммы. Для совмещенных преобразователей оператор видит на экране три кривые, соответствующие браковочному, контрольному и поисковому уровням контроля. Автоматически производится расчет эквивалентной площади отражателя.
Цифровая ВРЧ. Обеспечивает регулировку уровня сигнала по произвольной функции, задаваемой 32 узловыми точками. Удаление, установка и изменение узловых точек производится в специальном режиме редакции ВРЧ.
Сигнал типа RF (радиосигнал). Возможность представления сигнала в недетектированном виде в реальном масштабе времени позволяет изучать фазы сигналов, производить контроль на фоне больших структурных помех и разделять сигналы от близкорасположенных отражателей.

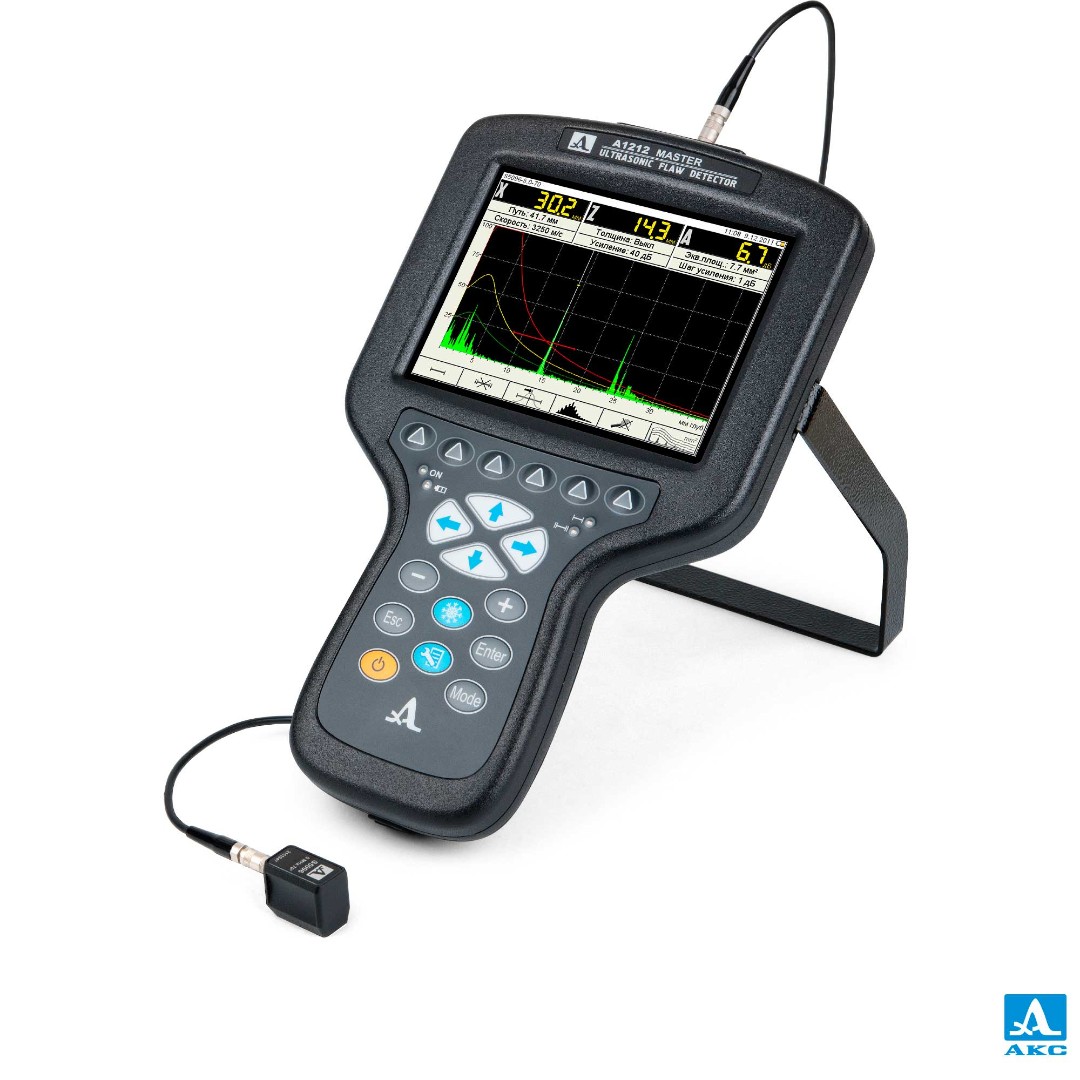

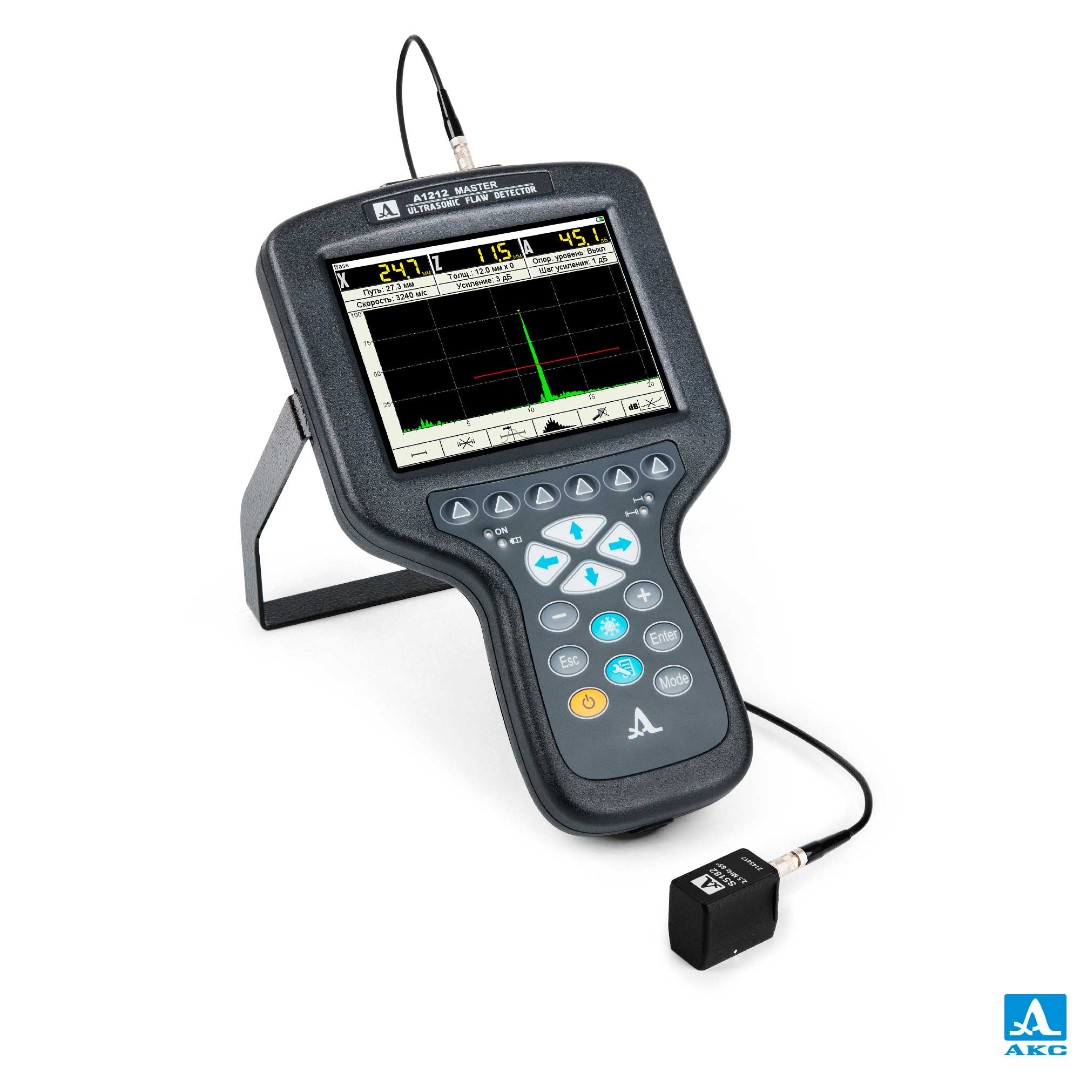

Дополнительные возможности. Электронный блок можно закрепить в специализированном планшете для работы в труднодоступных местах и на высоте. Специализированный чехол с солнцезащитной блендой защищает электронный блок от грязи, воды, пыли и внешнего освещения. Бленда может использоваться в качестве подставки для настольного расположения дефектоскопа.
Интерфейс настройки и работы с прибором. В любом режиме работы в нижней части экрана находится ассоциативное меню пиктограмм для доступа к настройкам и функциям. Настройку под различные ситуации и объекты контроля можно сохранять в библиотеке конфигураций и выбирать из меню нужную конфигурацию.
Работа с результатами измерений. Полученные результаты измерений можно передать на внешний компьютер для обработки, документирования в виде эхо-сигналов с параметрами контроля и последующего архивирования. Прием и сохранение данных осуществляется с использованием специализированного программного обеспечения ADM 4, входящего в комплект поставки прибора. Связь с внешним компьютером осуществляется через высокоскоростной USB-порт.
Совместимость с преобразователями.
- Совмещенные
- Раздельно-совмещенные
- Наклонные
-
Особенности
- Все возможности современного дефектоскопа в компактном корпусе
- Оптимален для работы в труднодоступных местах объекта
- Небольшой вес и габариты прибора позволяют работать в сложных и стесненных условиях, а также делают его удобным при поездках и командировках
- Вес прибора — 800 грамм вместе с аккумулятором
- Максимальное время непрерывной работы — 8 часов
- Эргономичный корпус из ударопрочного пластика — прибор удобно держать одной рукой
- Большой высококонтрастный цветной TFT-дисплей с разрешением 640 x 480 точек
- Возможность записи голосовых комментариев к сохраняемым кадрам с помощью беспроводной Bluetooth-гарнитуры, опционально
- Возможность крепления электронного блока дефектоскопа в специализированном планшете
- Специализированный чехол с солнцезащитной блендой защищает электронный блок дефектоскопа от грязи, воды и пыли, а также от внешнего освещения и солнечных лучей
- Энергонезависимая память на 2 000 изображений экрана
- Традиционная развертка типа А с возможностью отображения сигналов в детектированном и недетектированном виде
- Запоминание на экране огибающей максимумов сигнала
- Автоматическое определение уровня сигнала и координат дефекта при работе с АСД
- Возможность ручного измерения уровня и координат принятых сигналов с помощью экранного курсора
- Программируемая форма зондирующего импульса
- Регулируемая частота посылки зондирующих импульсов до 1000 Гц
- Построение функции ВРЧ по свободному закону с 32-точечной интерполяцией
- Встроенные АРД-диаграммы для совмещенных преобразователей с автоматическим расчетом эквивалентной площади дефектов
- Возможность использования DAC-кривых
- Дополнительные режимы: «стоп-кадр», «электронная временная лупа»
- Связь с компьютером по высокоскоростному USB-порту
- Совместимость с широким спектром преобразователей различных производителей
-

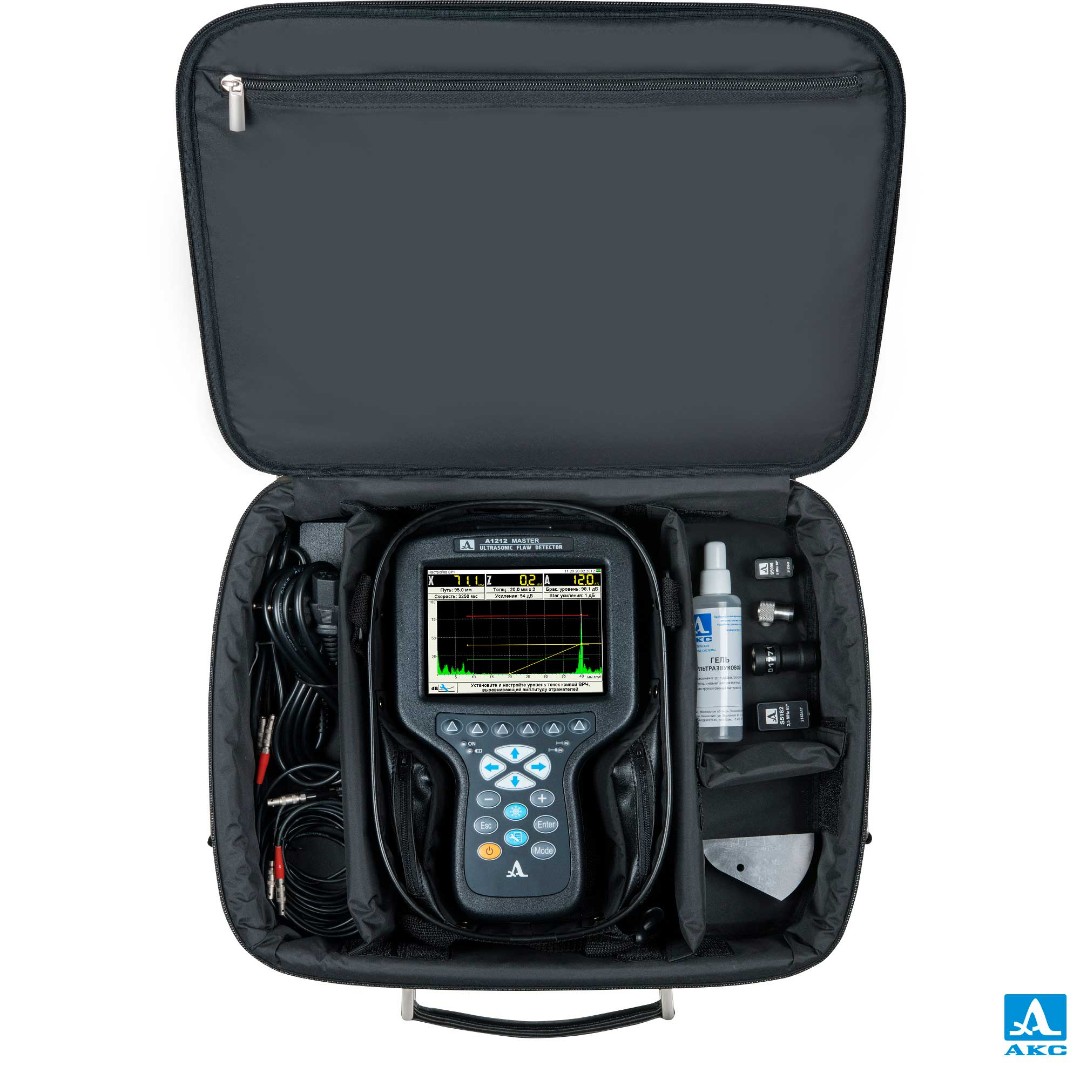

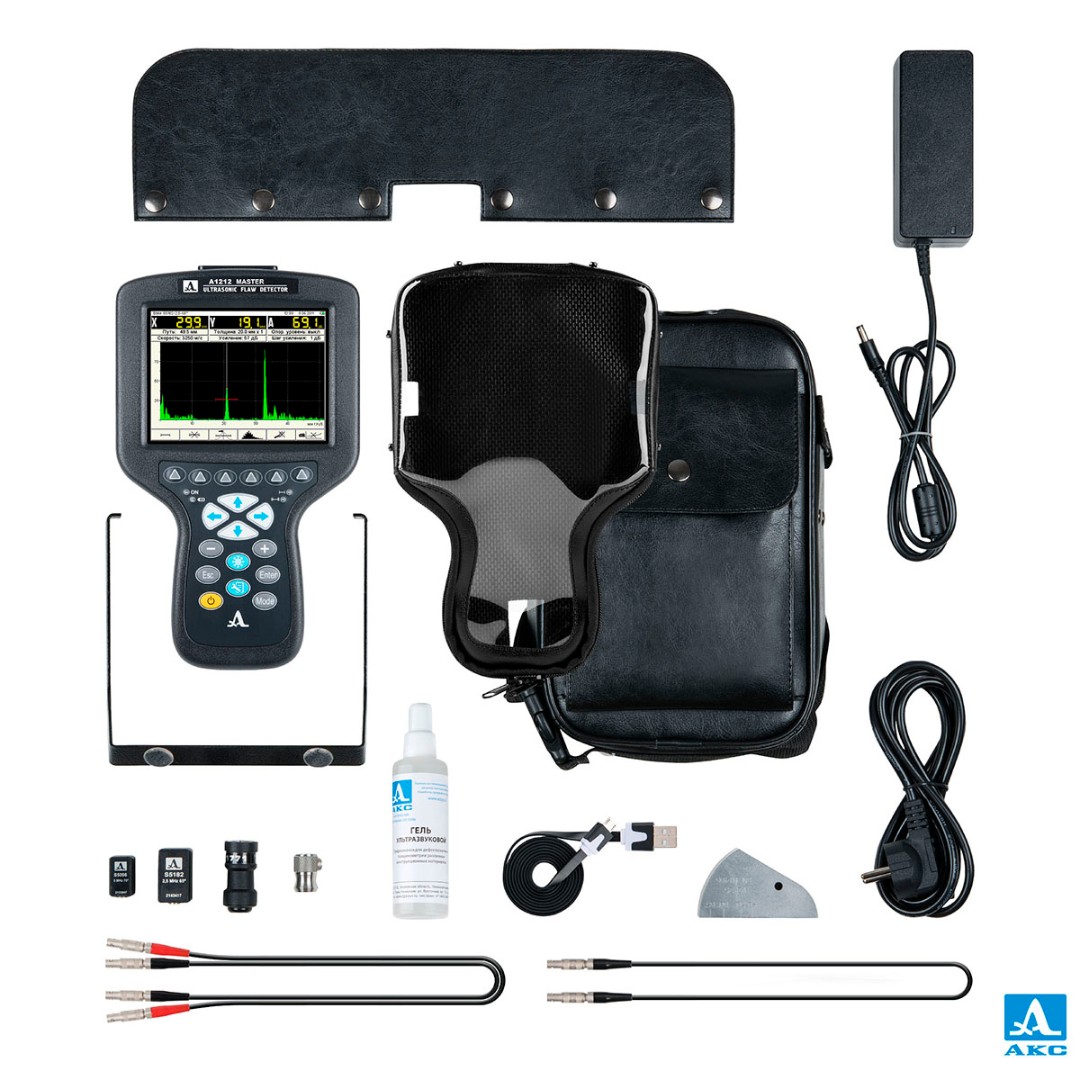

Комплектация
- А1212 MASTER — электронный блок ультразвукового дефектоскопа со встроенным аккумулятором
- Кабель «АКС» LEMO-LEMO двойной 1,2 м
- Кабель «АКС» LEMO-LEMO одинарный 1,2 м

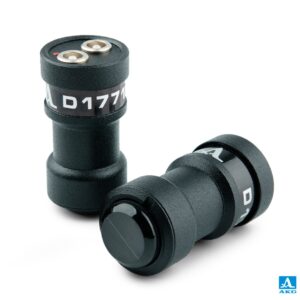

- Преобразователь D1771 4.0A0D12CL

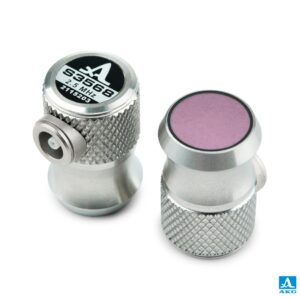

- Преобразователь S3568 2.5A0D10CL
- Преобразователь S5182 2.5A65D12CS
- Преобразователь S5096 5.0A70D6CS
- Сетевой адаптер с кабелем 220 B — 15 B
- Кабель USB A — Micro B
- Носитель с документацией и ПО
- Калибровочный образец V2/25
- Планшет D12
- Чехол D12
- Гель «АКС-гель» -35°C…+100°C, 0,1 кг

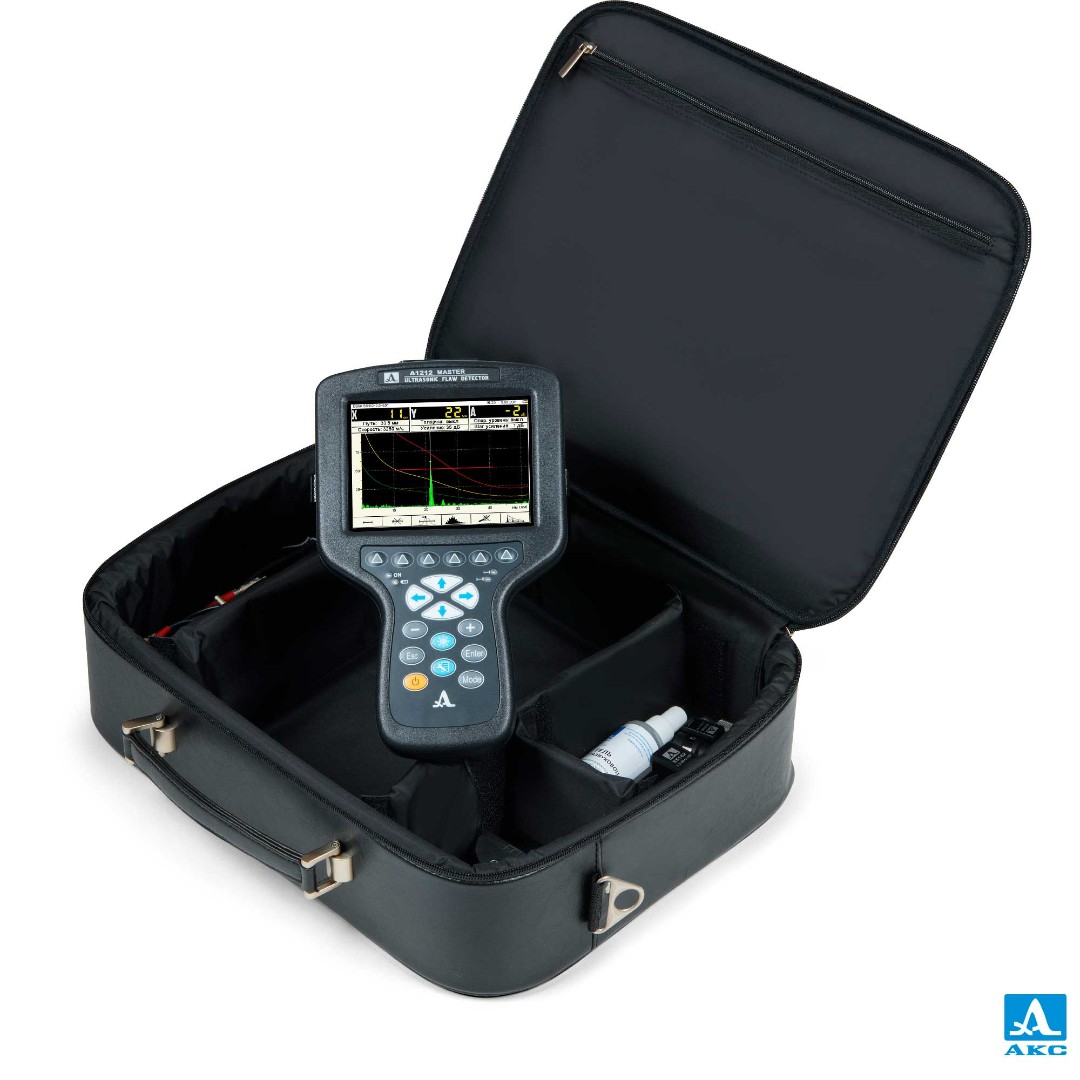

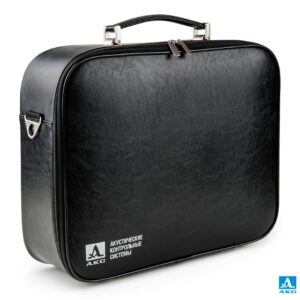

- Сумка E14
-
Совместимость
-
Варианты доставки
- 1. Самовывоз
-
- Свердловская область, г. Екатеринбург, ул. Щорса 7А, офис 19
- пн-пт: с 9-00 до 18-00
С этим товаром покупают
-

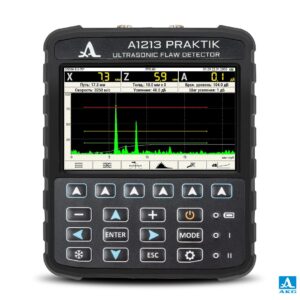

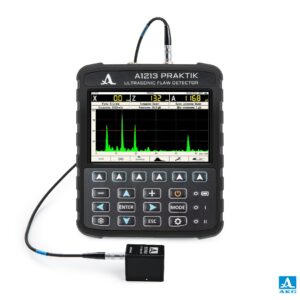

Ультразвуковой дефектоскоп A1213 PRAKTIK
