Описание
- Для контроля методом свободных колебаний изделий из композиционных материалов.
- Совместим с дефектоскопом АД-701М.
Назначение и применение:

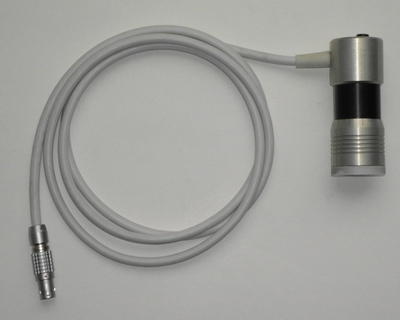

Преобразователь ПС-101 предназначен для контроля методом свободных колебаний изделий из КМ (композиционные материалы) с наружными слоями из полимерных материалов и металлов при работе в составе низкочастотного акустического дефектоскопа АД-701М.
1.2 Преобразователь возбуждает локальные свободные колебания в объекте контроля ударным электромагнитным вибратором. По спектру принятых микрофонным приемником собственных колебаний судят о наличии дефекта в изделиях.
Комплектация
| Преобразователь ударный ПС-101: |
1 шт. |
| Паспорт: |
1 экз. |
| Упаковка: |
1 шт. |
Технические характеристики
| Номинальное значение амплитуды импульсов возбуждения, В: |
12 |
| Частота возбуждения, Гц: |
25 |
| Диапазон анализируемых собственных частот, кГц: |
0,1 — 20 |
| Вес, не более, кг: |
0,4 |
| Габариты (без кабеля), мм: |
Ф33х127 |
Документация
Паспорт
