Описание
| Производитель: | Россия |

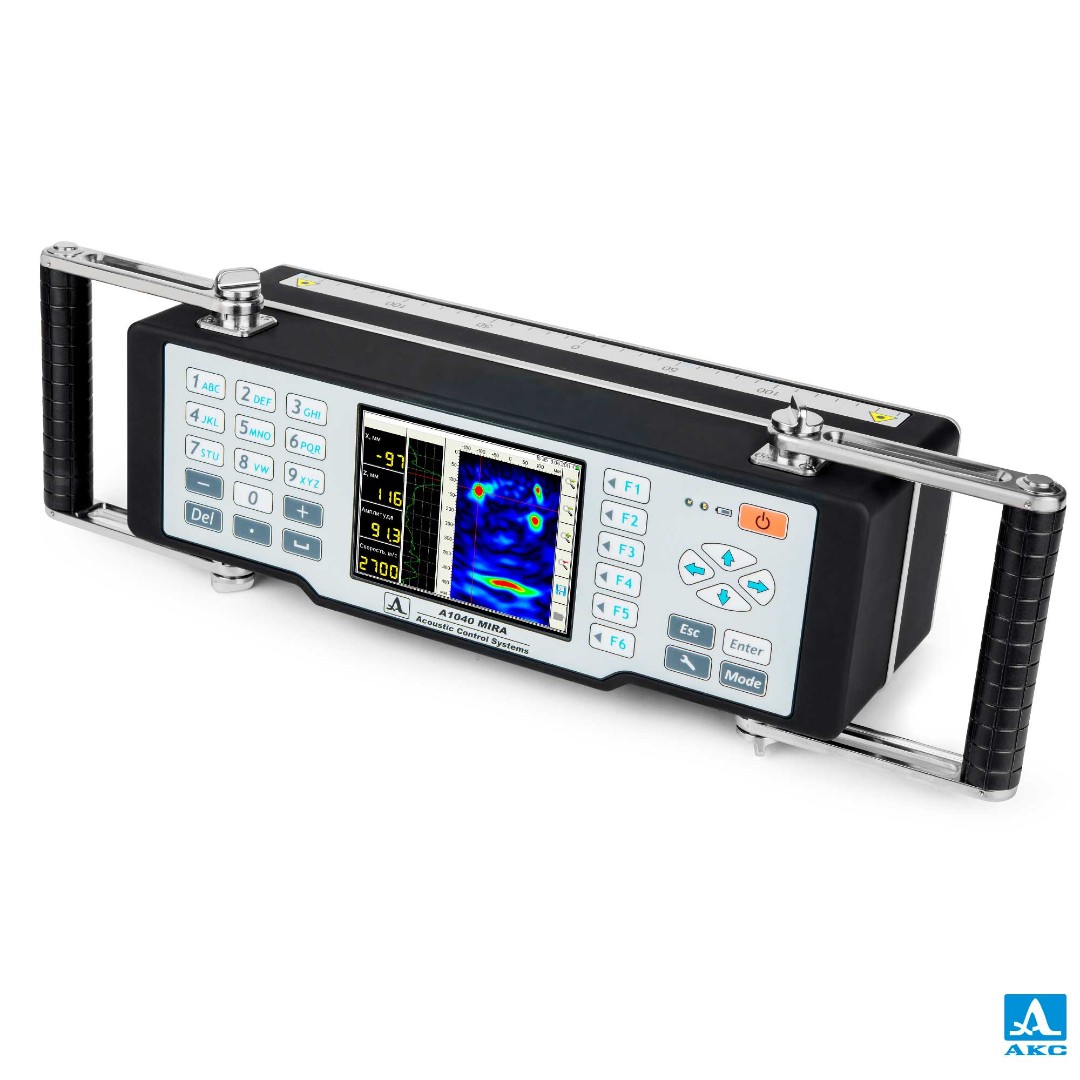

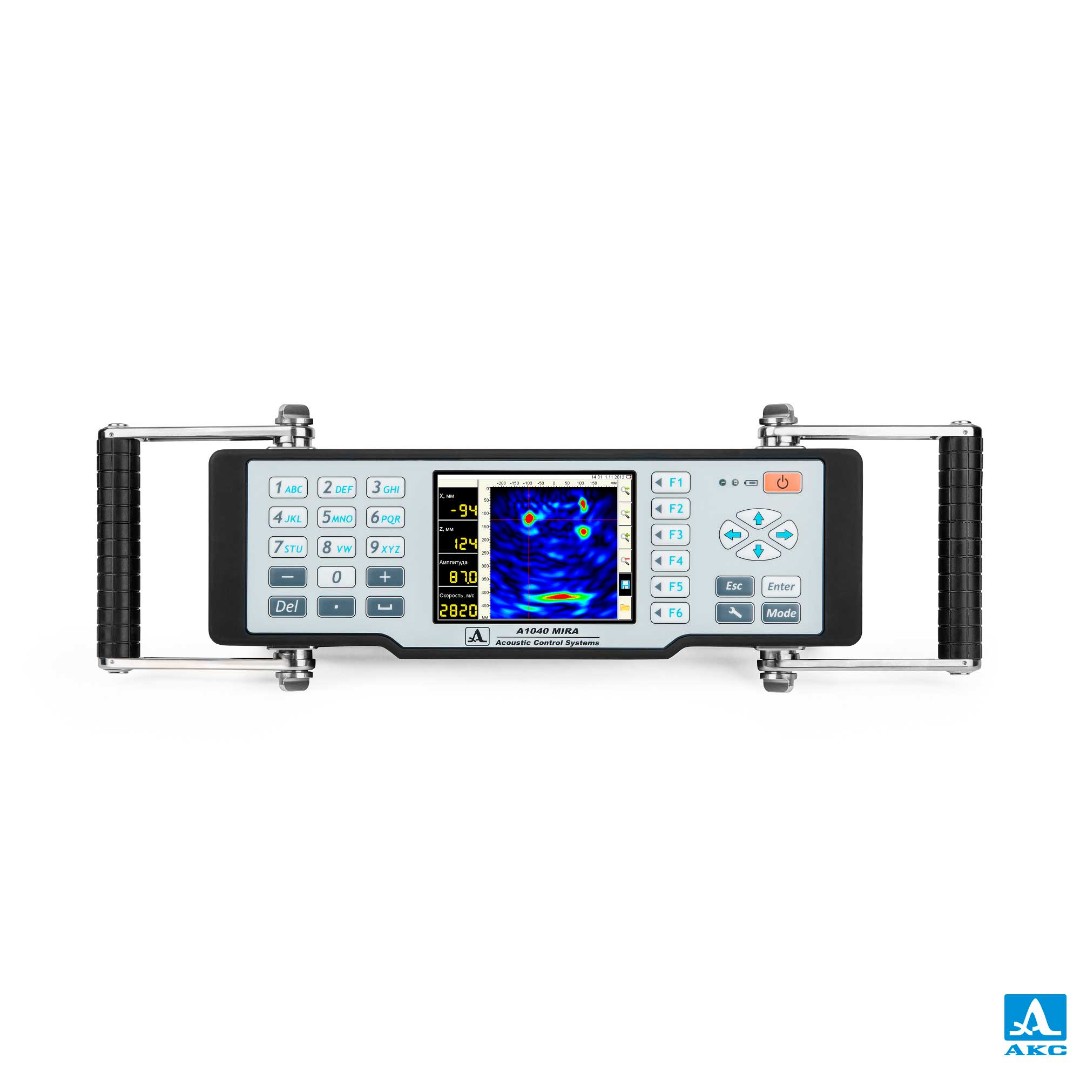

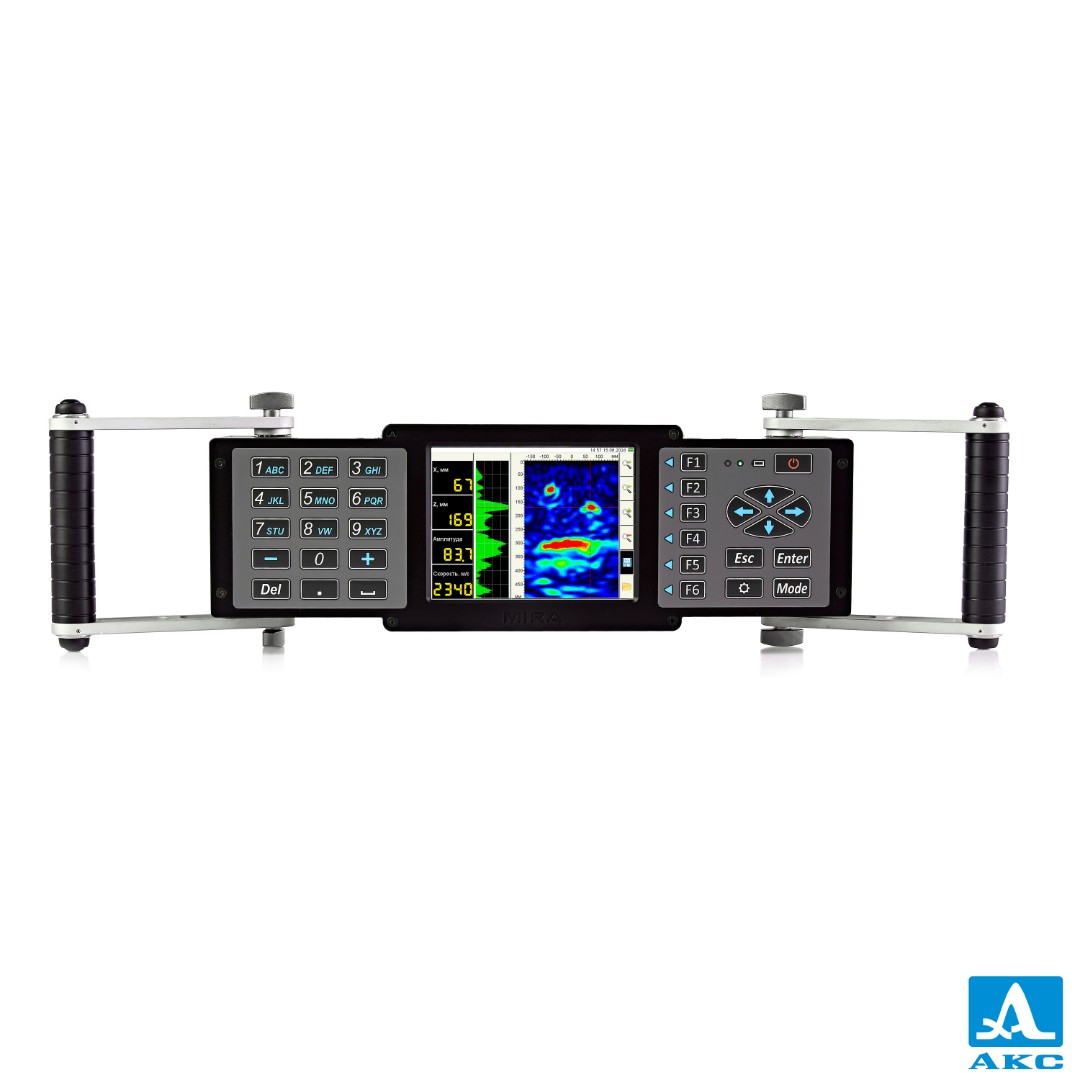

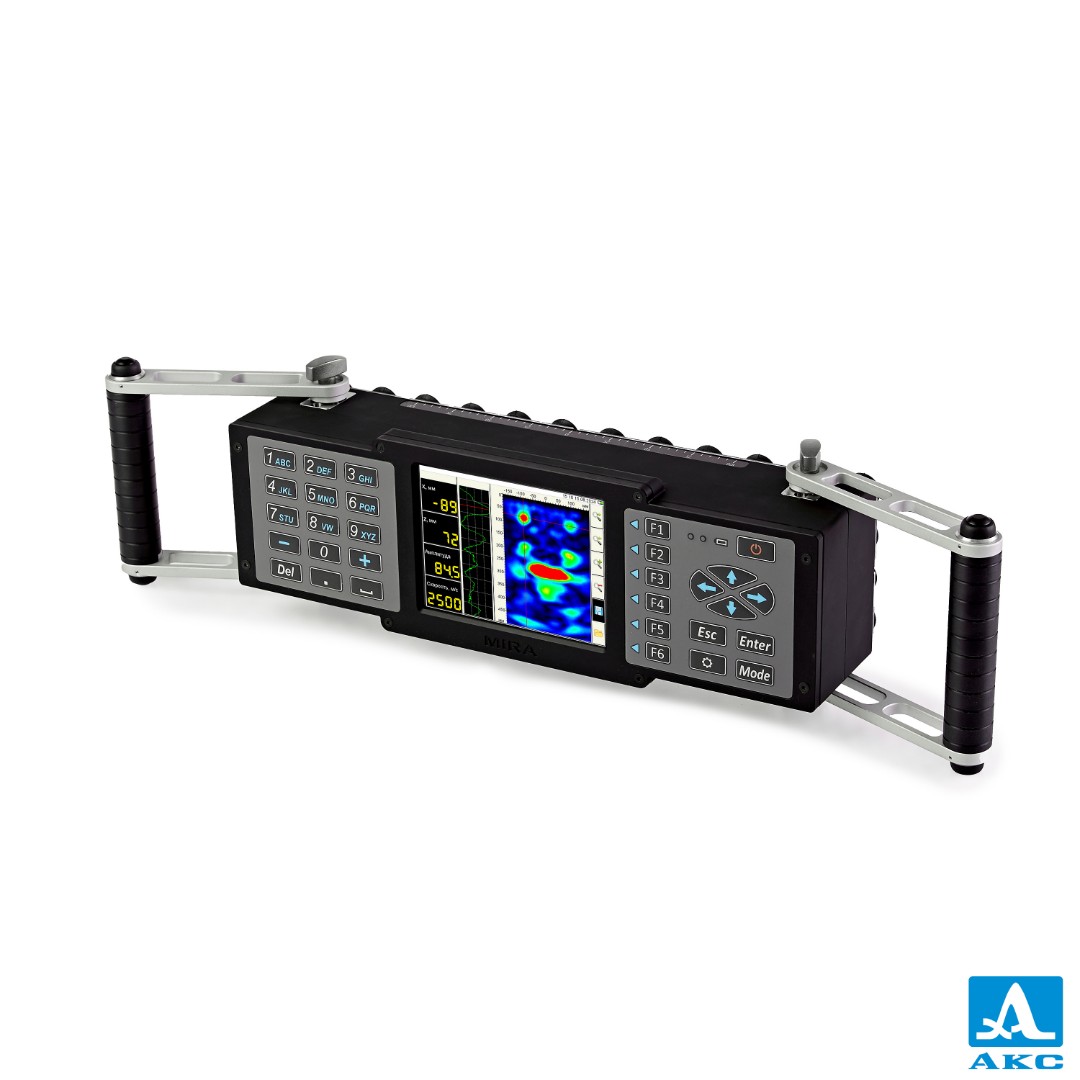

Ультразвуковой томограф А1040 MIRA предназначен для контроля конструкций из бетона, железобетона и камня при одностороннем доступе к ним с целью определения целостности материала в конструкции, поиска инородных включений, полостей, непроливов, расслоений и трещин, а также измерения толщины объекта контроля.
Низкочастотный ультразвуковой томограф А1040 MIRA — обновленная модернизированная модель томографа А1040М ПОЛИГОН!
Ультразвуковой томограф А1040 MIRA предназначен для контроля конструкций из бетона, железобетона и камня при одностороннем доступе к ним с целью определения целостности материала в конструкции, поиска инородных включений, полостей, непроливов, расслоений и трещин, а также измерения толщины объекта контроля. Возможен контроль объектов с толщиной до 2,5 метров.
Преимущества
- Визуализация внутренней структуры объекта контроля при одностороннем доступе
- Высокая производительность — реконструкция одной томограммы занимает 3 секунды
- Простота в использовании
- Высокая точность измерений и чувствительность прибора к различным отражателям
- Не требуется подготовка поверхности к контролю
- Износостойкие наконечники преобразователей
Особенности
- Автономная работа с данными без внешнего компьютера
- Сухой акустический контакт
- Адаптация антенного устройства к неровностям поверхности конструкции
- Автоматическое измерение скорости распространения ультразвуковой волны в объекте контроля
- Трехмерное представление внутреннего строения объекта контроля и B-, C-, D-томограмм любого сечения объекта
- Возможность использования томографа при ручном контроле, а также в составе автоматизированных установок
Режимы работы
A1040 MIRA имеет два основных режима работы, а также функцию настройки конфигурации параметров контроля под каждый конкретный объект с возможностью последующего оперативного выбора:
Режим «ОБЗОР»
Режим предназначен для оперативного просмотра внутренней структуры конструкции в произвольных местах. На экране отображается В-томограмма на глубину до 2 метров.
Дополнительно в данном режиме возможно:
- Автоматическое определение скорости распространения ультразвуковой волны.
- Измерение координат и уровней образов в томограмме.
- Измерение толщины конструкции.
- Просмотр А-Сканов.
Режим «КАРТА»
Режим предназначен для формирования массива данных в форме набора В-томограмм объекта контроля (перпендикулярных поверхности) при сканировании антенной решеткой вдоль ранее размеченных линий с постоянным шагом. Из накопленного 3-х мерного массива данных можно выводить на экран любое изображение В-типа.
Контроль проводится по схеме пошагового сканирования объекта контроля с объединением данных и реконструкцией объема под всей отсканированной площадью объекта контроля.
Функция «НАСТРОЙКА»
Используется для выбора и установки параметров и рабочей конфигурации.
Существует возможность создания и сохранения ряда рабочих конфигураций под различные объекты контроля. Возможность задания имени объекта и технических параметров, с последующим выбором их из памяти прибора перед началом контроля.

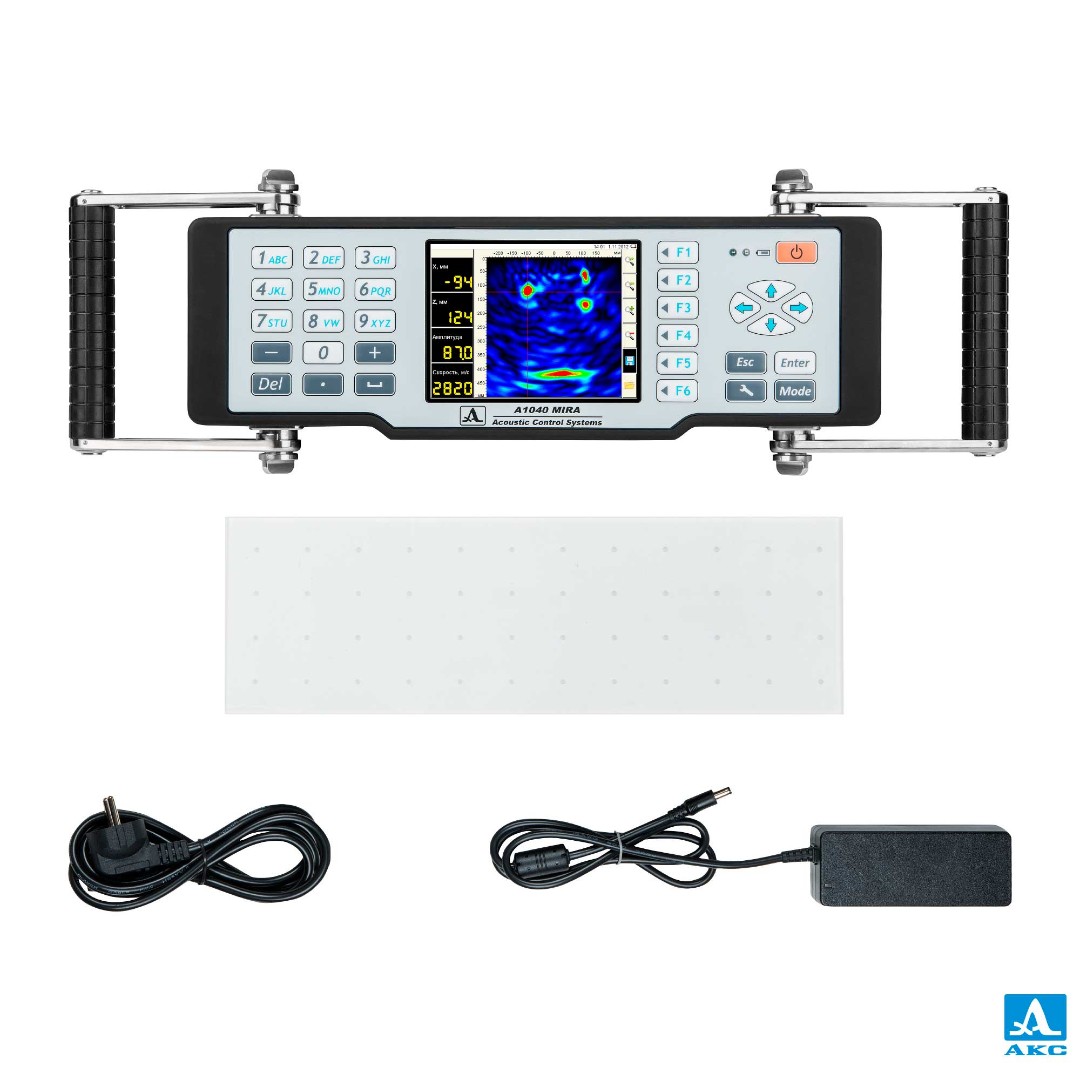

Комплектация
- А1040 MIRA — электронный блок ультразвукового томографа
- Переносной компьютер типа Notebook
- Сетевой адаптер с кабелем 220 В — 15 В
- Носитель с документацией и ПО
- Кабель USB A-Micro B

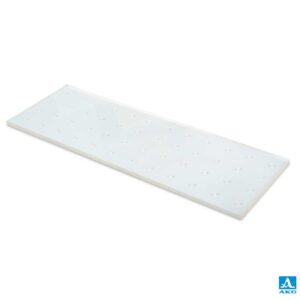

- Проверочный образец A1040 MIRA

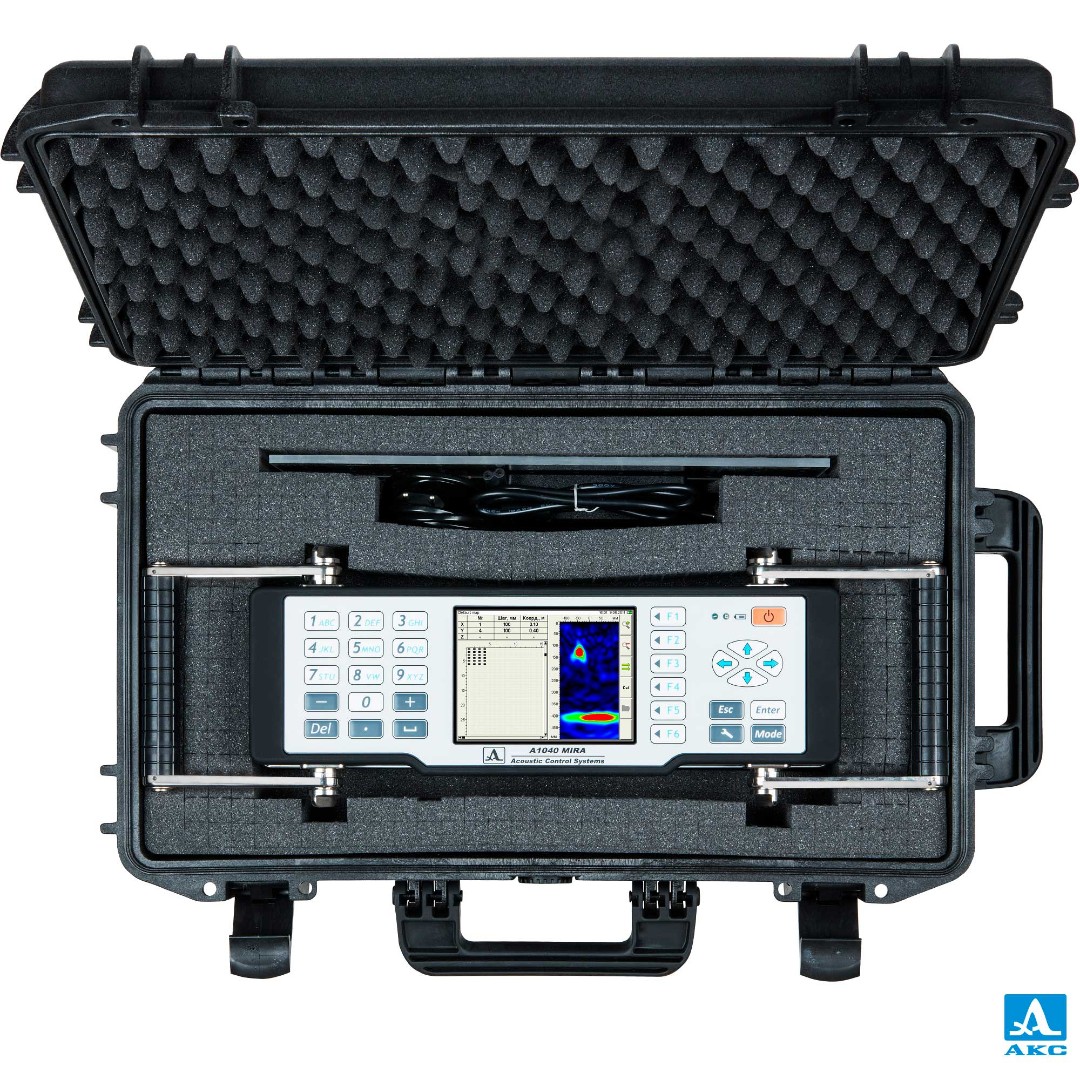

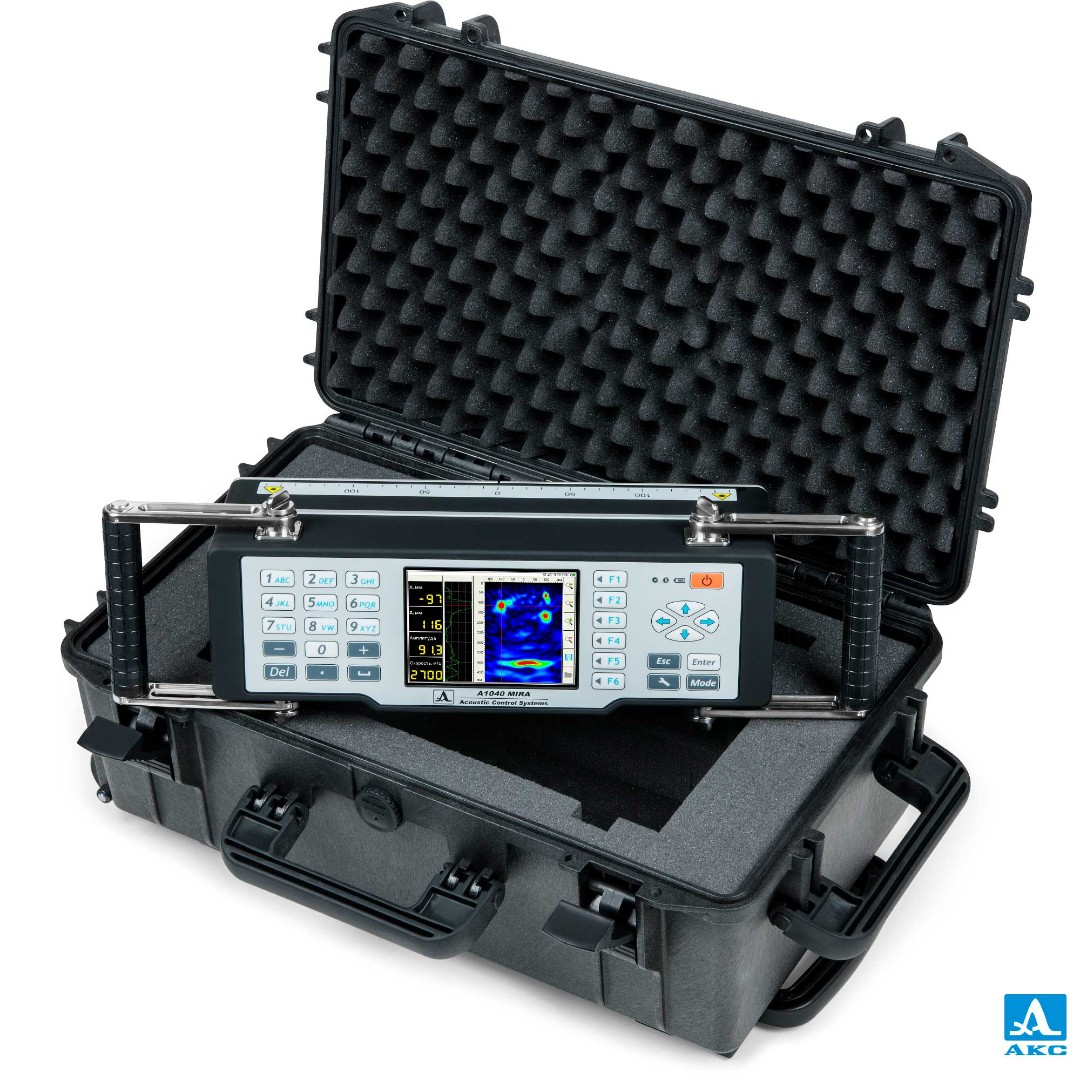

- Жесткий кейс М40
Технические характеристики
| Параметр | Значение |

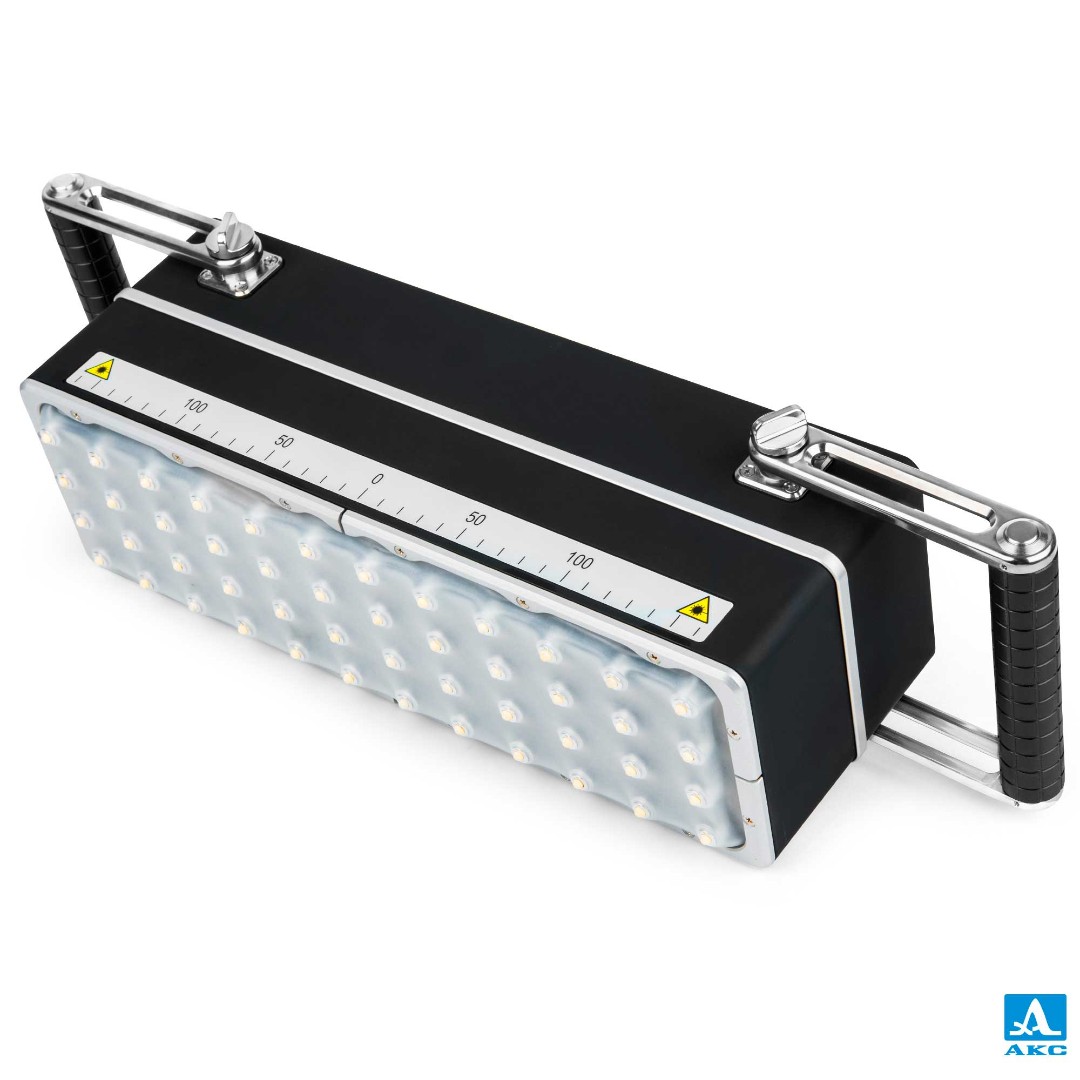

| Поисковое устройство | Встроенная матричная антенная решетка |

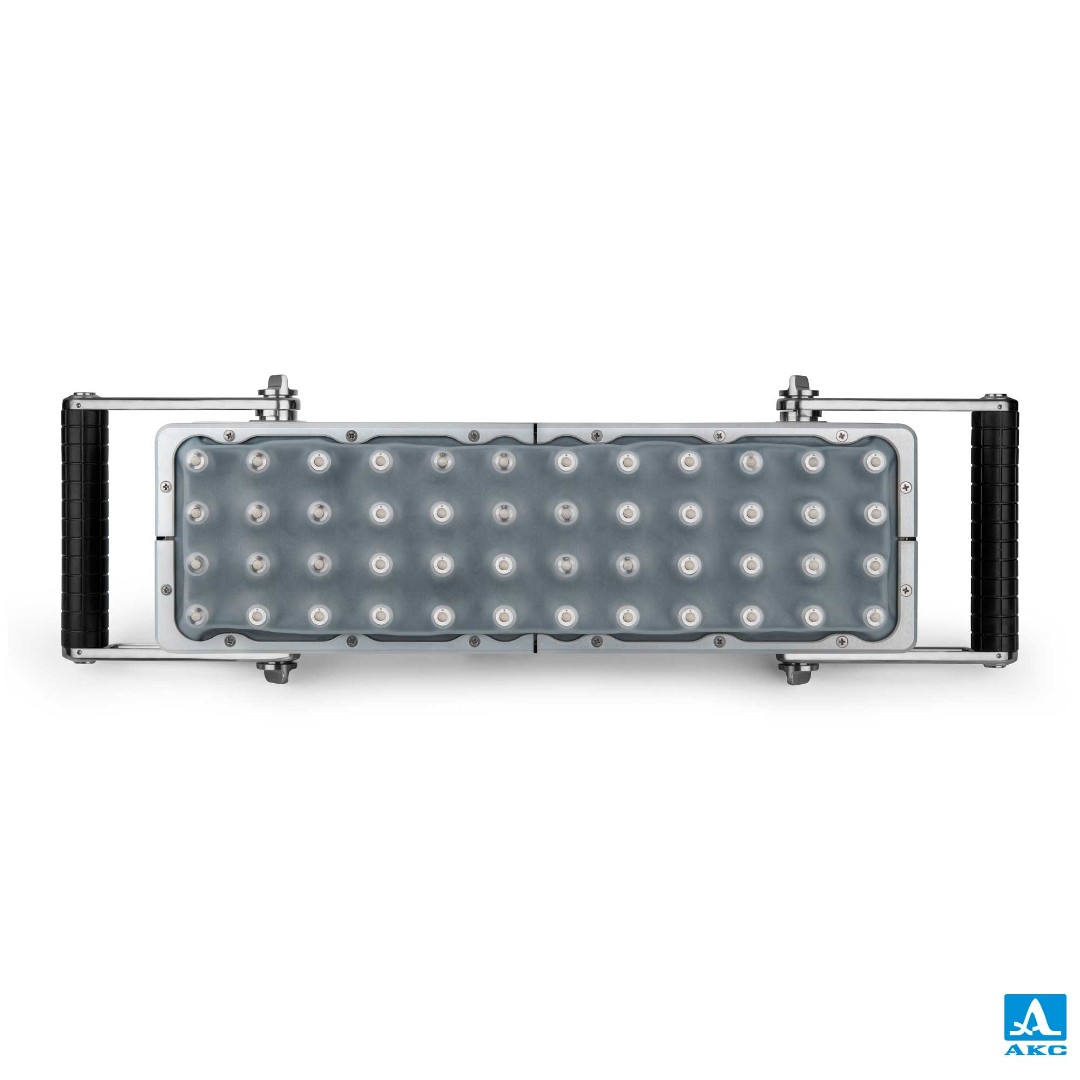

| Количество преобразователей в матричной антенной решетке | 48 |
| Тип преобразователей, используемых в антенной матричной решетке | Низкочастотные широкополосные поперечных волн с сухим точечным контактом и керамическими износостойкими наконечниками |
| Диапазон устанавливаемых скоростей ультразвука, м/с | от 1 000 до 4 000 |
| Максимальная глубина обзора в бетоне, мм | 2500 |
| Максимальная глубина обзора в железобетоне, мм | 800* |
| Диапазон измерений толщины, мм | от 50 до 600 |
| Пределы допускаемой абсолютной погрешности измерений толщины, мм, где Х-измеряемая толщина | ±(0,05∙Х+10) |
| Диапазон измерений глубины залегания дефекта (воздушный цилиндр диаметром не менее 20 мм, длиной не менее 200 мм), мм | от 50 до 400 |
| Пределы допускаемой абсолютной погрешности глубины залегания дефекта, мм, где Н-измеряемая глубина | ±(0,05∙Н+10) |
| Источник питания | аккумулятор |
| Номинальное значение напряжения аккумулятора, В | 11,2 |
| Продолжительность непрерывной работы от полностью заряженного аккумулятора, ч, не менее | 5 |
| Габаритные размеры, мм, не более: | |
| без ручек | 375х120х133 |
| с горизонтальным расположением ручек | 490х170х150 |
| с вертикальным расположением ручек | 375х170х210 |
| Масса электронного блока прибора с ручками и встроенным аккумулятором, кг, не более | 4,5 |
| Средний срок службы, лет, не менее | 5 |
| Условия эксплуатации | |
| температура воздуха, °С | от минус 10 до плюс 50 |
| относительная влажность при температуре плюс 35°С, %, не выше | 95 |
