Описание
| Производитель: | Геотех, Россия |

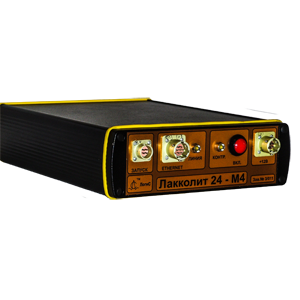

Сейсмостанция предназначена для производства сейсморазведочных работ методами МПВ, МОВ и ВСП на основе современных технических решений при инженерно-геологических изысканиях и сейсмомикрорайонировании. В сравнении с предыдущей версией станции у “Лакколит-Х-M4” значительно увеличен динамический диапазон.
ПРЕИМУЩЕСТВА
- Мгновенный динамический диапазон – 130 дБ !!!
- Длина записи – до 40500 отсчетов !!!
- Диапазон регистрируемых частот – 1-6608 Гц !!!
- Скорость обмена данными до 100 Мбит/cек;
- Встроенный электронный коммутатор (опция);
- Регистрация и предварительная обработка данных осуществляется встроенными сигнальными процессорами в режиме реального времени;
- Работа в жестких условиях эксплуатации;
- Прибор позволяет с легкостью создавать сложные системы измерения, т.к. для объединения регистрирующий блоков достаточно кабеля. Нет необходимости использовать HUB.
Комплектация
- Регистратор сейсморазведочный (опционально – со встроенным коммутатором 48×24 для режима ОГТ);
- Блок питания аккумуляторный 9 А/ч;
- Устройство зарядное;
- Кабель питания;
- Кабель связи;
- Кабель синхроимпульса;
- Транспортная сумка;
- Эксплуатационная документация;
- Программное обеспечение управления сейсмостанцией.
Технические характеристики
| 1) | Количество регистрируемых каналов одного регистратора | шт. | 24 |
| 2) | Количество регистрируемых каналов сейсмостанции | шт. | определяется количеством регистраторов в составе станции |
| 3) | Напряжение питания | В | 12±30% |
| 4) | Мощность, потребляемая регистратором | Вт, не более | 3 |
| 5) | Мощность, потребляемая блоком управление | Вт, не более | 7,8 |
| 6) | Коэффициент нелинейных искажений | %, не более | 0,003 |
| 7) | Фазовая неидентичность каналов | % от периода сигнала, не более |
1 |
| 8) | Коэффициент усиления усилителей | дБ, ±1% | 0; 16; 36 |
| 9) | Коэффициент передачи | мкВ на единицу АЦП | 2×10-3 |
| 10) | Неидентичность коэффициентов передачи каналов | %, не более | ±1 |
| 11) | Эффективное напряжение шумов, приведенное ко входу, при сопротивлении источника сигнала не более 2 кОм в полосе частот 500 Гц | мкВ, не более | 0,17 |
| 12) | Мгновенный динамический диапазон | дБ, не менее | 130 |
| 13) | Коэффициент взаимного влияния между сейсмическими каналами | дБ, не менее | 120 |
| 14) | Коэффициент подавления синфазного сигнала | дБ, не менее | 120 |
| 15) | Затухание фильтра низких частот на частоте Найквиста | дБ, не менее | 140 |
| 16) | Рабочая полоса частот по уровню 3 дБ при неравномерности амплитудно-частотной характеристики не более ±1 дБ в диапазоне частот от 1.2Fн до 0.8Fв, где нижняя частота полосы пропускания (Fн), 5Гц; верхняя частота полосы пропускания (Fв) | ||
| – при периоде квантования 0,001 сек | Гц | 250±2%; | |
| – при периоде квантования 0,0005 сек | Гц | 500±2%; | |
| – при периоде квантования 0,00025 сек | Гц | 1000±2%; | |
| – при периоде квантования 0,000125 сек | Гц | 2000±2%; | |
| – при периоде квантования 0,0000625 сек | Гц | 4000±2%; | |
| 17) | Время регистрации | мсек | 256…163840 |
| 18) | Время задержки регистрации (+) или предзапуска (-) | отсчёты | ±512 |
| 17) | Диапазон рабочих температур | °С | -30…+50 |
