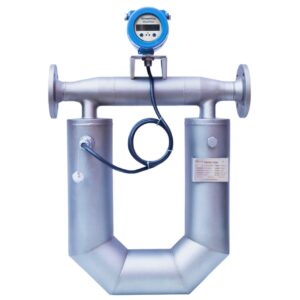

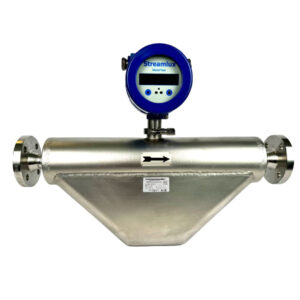

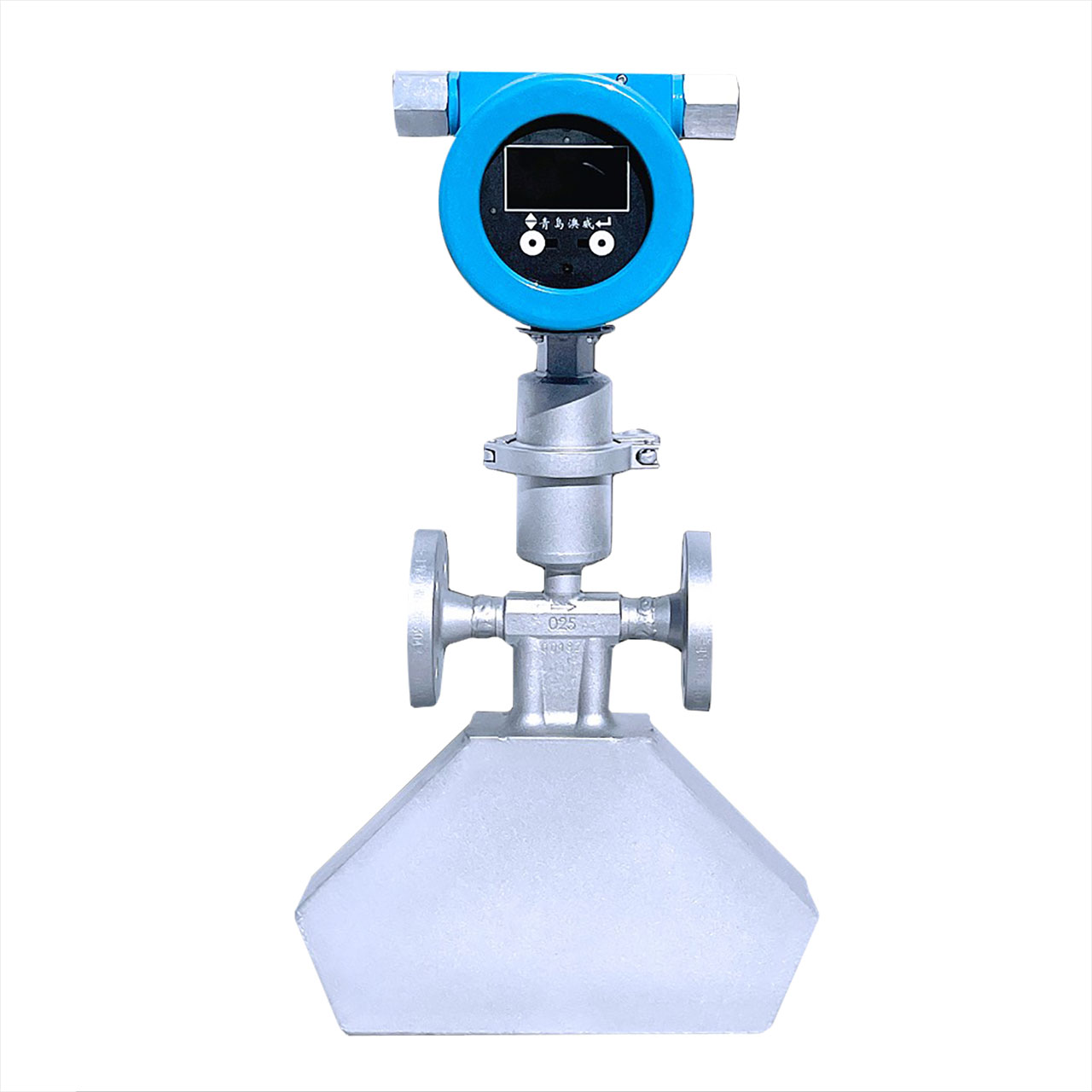

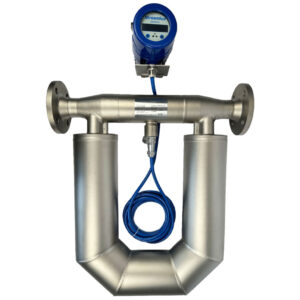

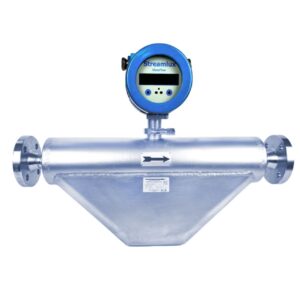

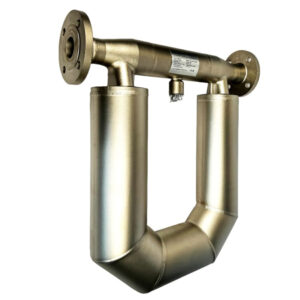

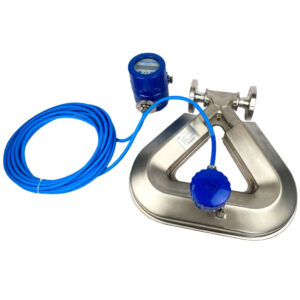

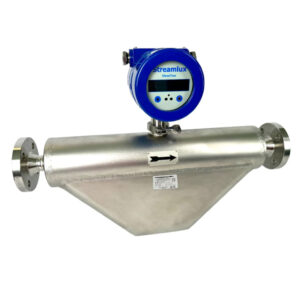

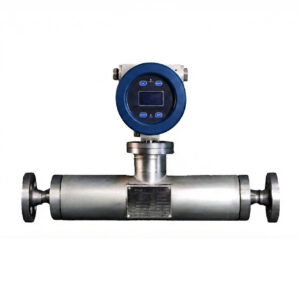

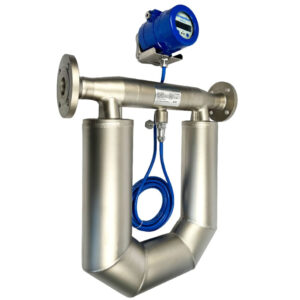

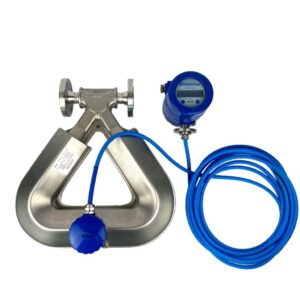

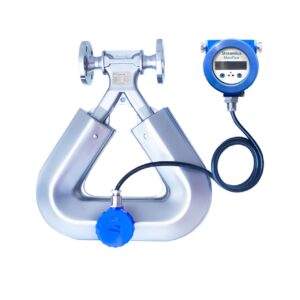

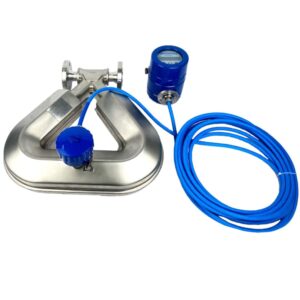

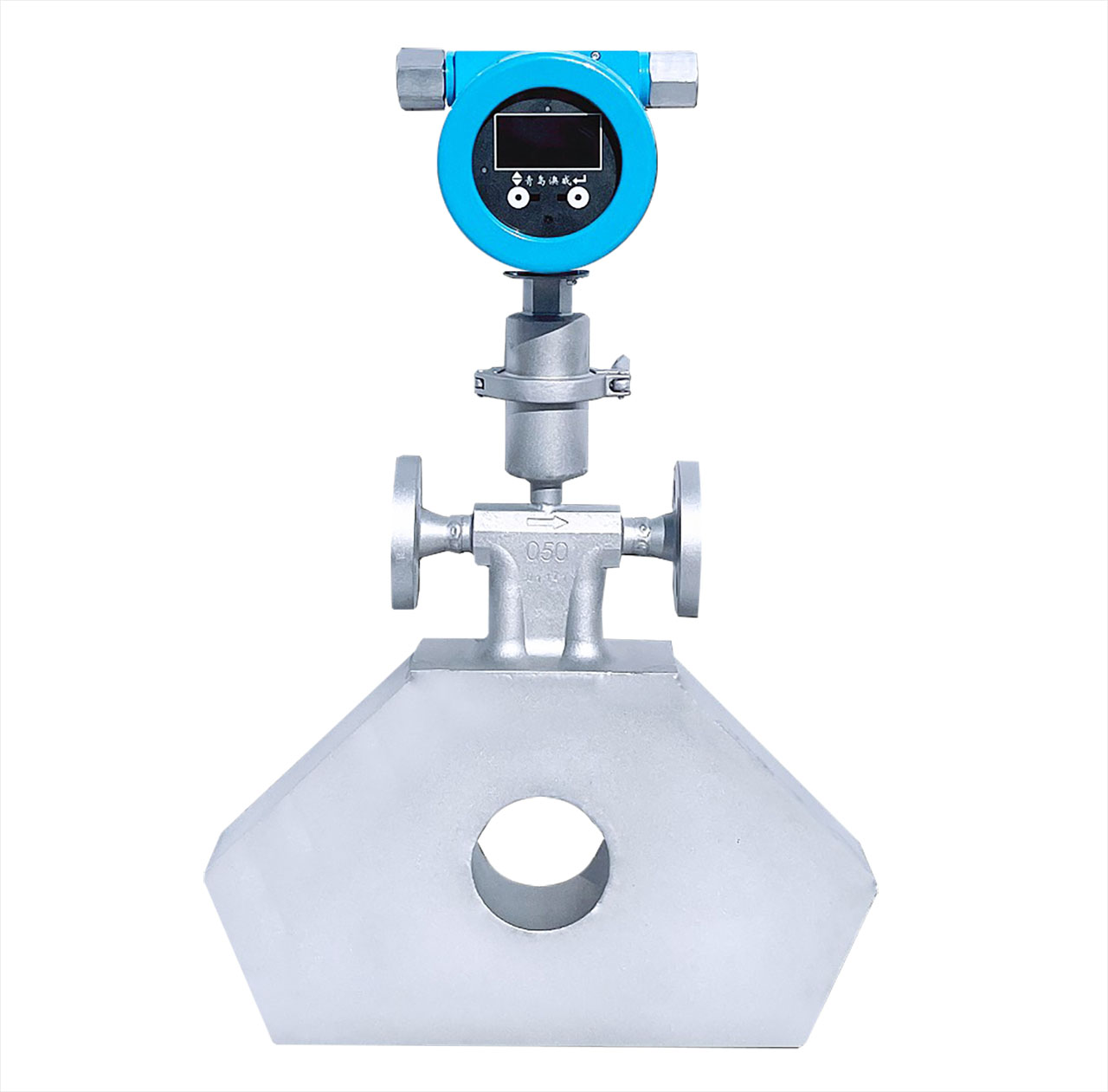

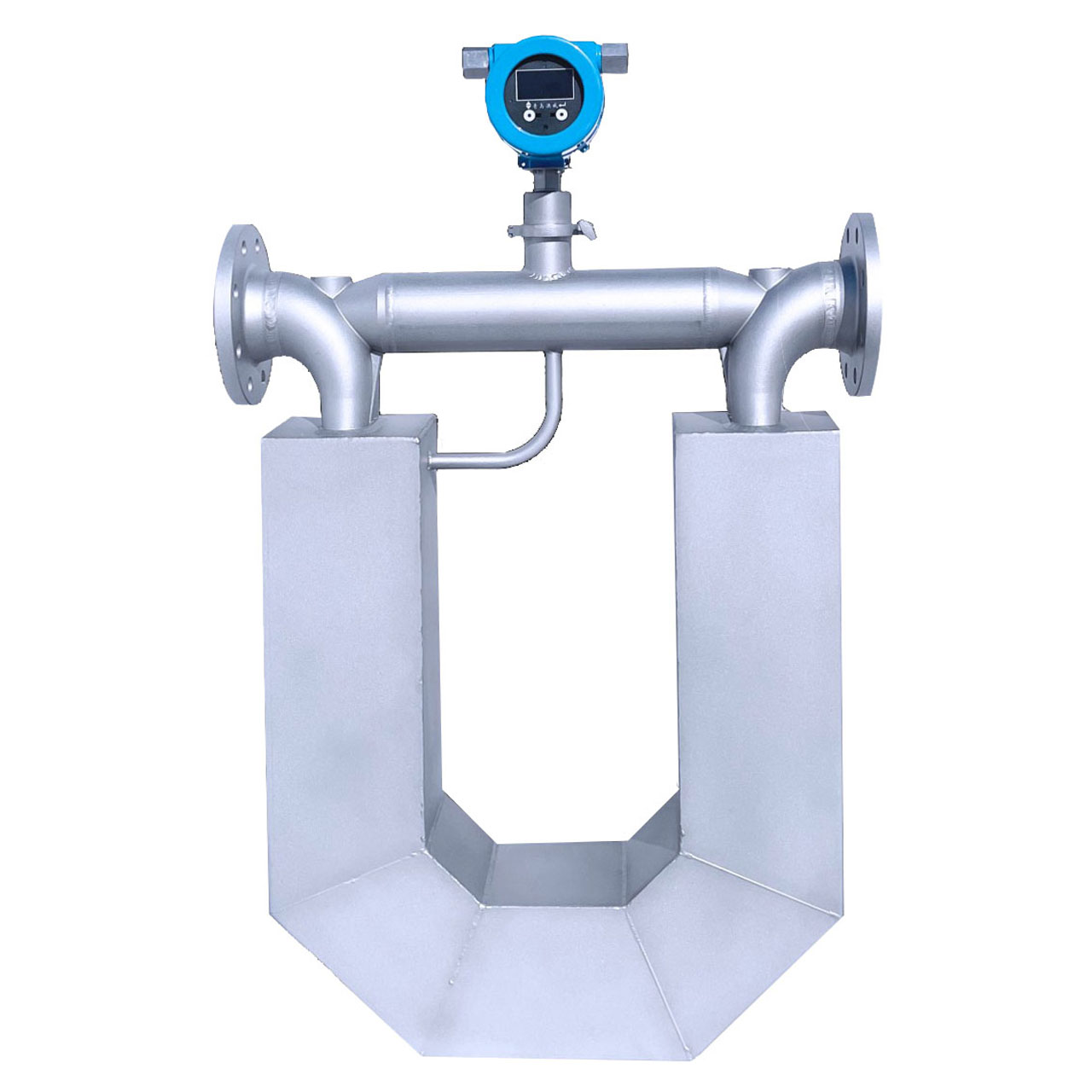

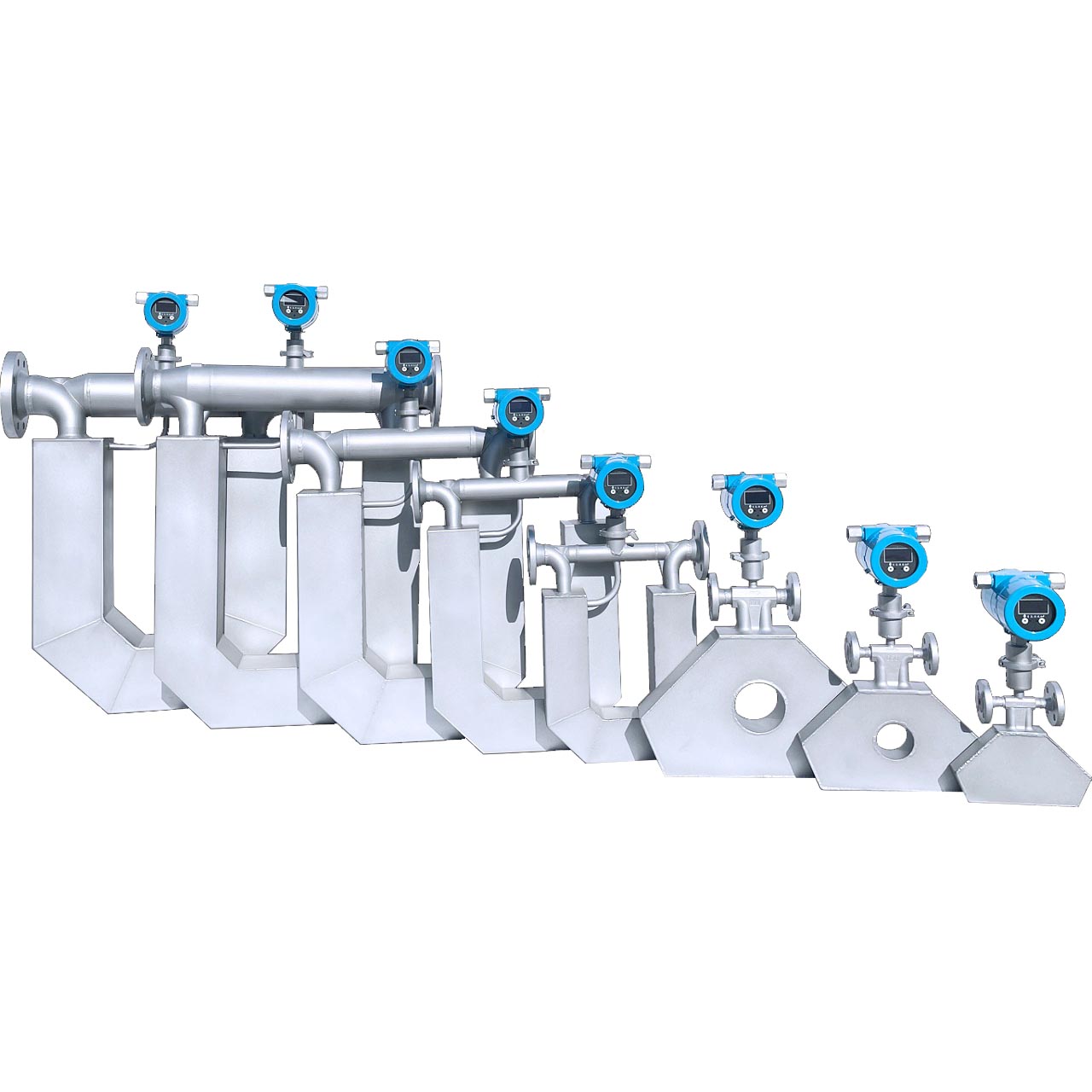

Взрывозащищенный кориолисовый расходомер Взрывозащищенные кориолисовые расходомеры серии KMF

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Диаметр, мм	10-300
  Погрешность измерений	± 0.1, ± 0.15, ± 1.0
  Диапазон измерения плотности	от 650 до 2000
  Диапазон температуры	до плюс 204, от минус 40 до плюс 60
  Максимальное допустимое давление	43.9
  Выходные сигналы	RS485 (Modbus), HART, 4-20 мА, 0-10 кГц
  Напряжение, В	220, 24
  Материал	Алюминий, нержавеющая сталь 304/316L, нержавеющая сталь 316L
  Степень защиты оболочки	IP66/67
  Скорость потока рабочей среды, м/с, не более	22.56
  Максимальный массовый расход жидкости, кг/ч	3266000
  Пределы допускаемой абсолютной погрешности при измерении плотности, г/см³	± 0.0005
  Маркировка взрывозащиты	1 Ех db ib IIC T6…T2 Gb X
  Средний рок службы, лет	20
  Измеряемые параметры	массовый расход, объемный расход, плотность

• Описание

  Взрывозащищенные кориолисовые расходомеры серии KMF предназначены для измерения расхода жидкости или газа в опасных зонах.

  Расходомеры работают на принципе использования силы Кориолиса, которая возникает при движении измеряемой среды по двум колеблющимся трубкам внутри первичного преобразователя прибора. Они могут напрямую измерять массовый расход, плотность и температуру среды.

  Погрешность зависит от диапазона измеряемого массового расхода и составляет для жидкости от 0,1 %, для газов от 1 %.

  Расходомеры применяются при температуре среды до 204 °С и рабочем давлении до 43,9 МПа.

  Отрасли применения. Оборудование применяется в химической, энергетической, нефтегазовой, пищевой, фармацевтической и целлюлозно-бумажной промышленности.

  Расходомеры применяются во взрывоопасных зонах классов 1, 2 по ГОСТ EIC 60079-10-1-2013 помещений и наружных установок, в которых могут образоваться смеси, отнесенные к подгруппам IIA, IIB, IIC по ГОСТ 31610.20-1-2016/ EIC 60079-20-1:2010, в соответствии с присвоенной маркировкой взрывозащиты и отраслевыми Правилами безопасности.

  Измеряемые жидкости. Алкоголь, растительные масла, животные жиры, моющие средства, растворители, топливо, сырая нефть, неньютоновские жидкости, пульпы, латекс, силиконовое масло, сок, зубная паста, уксус, кетчуп, майонез и суспензии.

  Измеряемые газы. Ацетилен (C2H2), аммиак (NH3), аргон (Ar), углекислый газ (CO2), угарный газ (CO), хлор (Cl2), этан (C2H6), гелий (He), водород (H2), природный газ (CH4), азот (N2) и кислород (O2).

  Преимущества расходомеров серии KMF.

  • Погрешность измерения массы — от ±0,1 % для жидкостей и 1 % для газа.
  • Возможность установки в стесненных условиях без требований к прямым участкам до и после прибора.
  • Одновременное измерение массы, температуры и плотности измеряемой среды.
  • Быстрое время отклика.
  • Устойчивость к колебаниям расхода: расходомеры производят 1000 вычислений в секунду, а выходные данные одной переменной обновляются более 20 раз в секунду.
  • Проектный срок службы продукта составляет 20 лет.

  Расходомеры оснащаются аналоговыми и цифровыми портами: 4…20 мА (HART), частотно-импульсный выход и RS-485 (Modbus).

  Принцип работы. Принцип действия массовых расходомеров серии KMF основан на силе Кориолиса. На двух расходомерных трубках установлены магниты и катушки, которые генерируют переменный ток и заставляют трубки периодически вибрировать с заданной частотой. При вводе рабочей жидкости в расходомерные трубки возникает эффект Кориолиса, приводящий к скручиванию и колебаниям трубок. Измерительные катушки, установленные на обоих концах расходомерных трубок, подают два сигнала с разными фазами. Разность фаз пропорциональна массе потока, проходящего через измерительную трубку датчика, и используется для определения массы жидкости. Общая масса расходомерной трубки и жидкости в ней определяет частоту вибрации трубки, а изменение плотности жидкости приводит к соответствующим изменениям частоты вибрации. Температура жидкости в расходомерной трубке контролируется в режиме реального времени предусмотренным на трубке датчиком температуры.
