Описание
| Производитель: | GW Instek, Китай |
| Номер в реестре СИ: | 57773-14 |
| Гарантия: | 3 года |

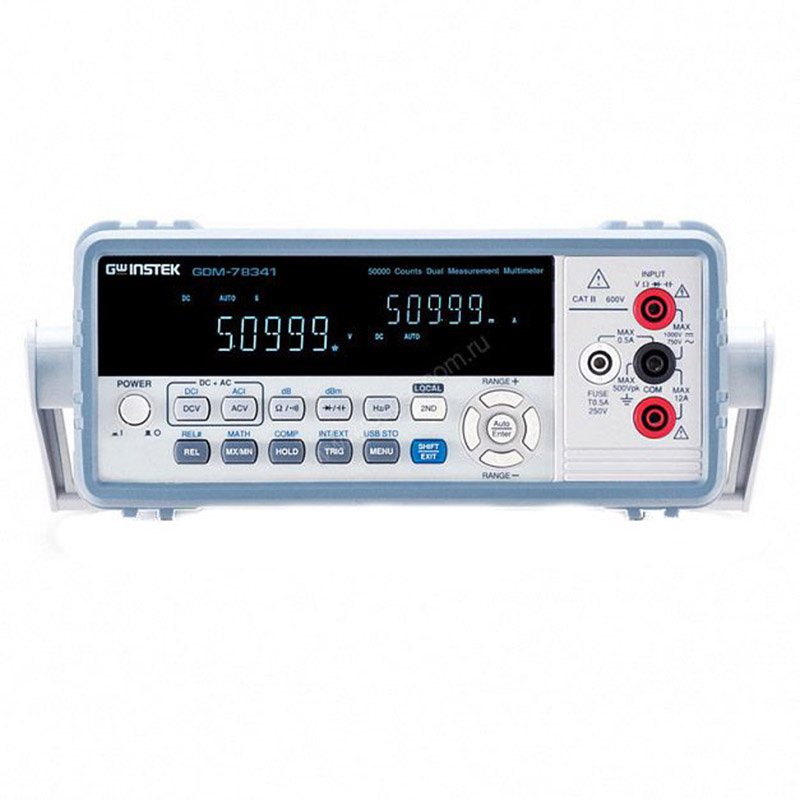

Вольтметр GW Instek GDM-78341 — прибор с функционалом мультиметра для точного измерения основных параметров электрооборудования. Широкий набор вспомогательных функций и приложений позволяет использовать модель как в радиолюбительской практике, так и в лабораторной работы на промышленном предприятии или в научно-образовательной сфере.
Ключевые преимущества
- Универсальный вольтметр внесен в Госреестр СИ.
- Погрешность при замерах напряжения от ±0.02%.
- Технология True RMS — форма сигнала не влияет на точность.
- Работа с переменным током со смещением.
- 12 параметров контроля. Одновременное измерение 2 разных показателей.
- Настройка скорости выборки.
- Сравнение и удержание показаний.
- 8 математических расчетных функций.
Особенности работы
Возможность гибкого изменения установок скорости позволяет быстро перестраивать GW Instek GDM-78341 под различные задачи, при этом данные становятся более информативными, а детализация не ухудшается. Доступен режим относительных измерений, который упрощает допусковое тестирование и помогает нивелировать влияние помех в тестовой схеме.

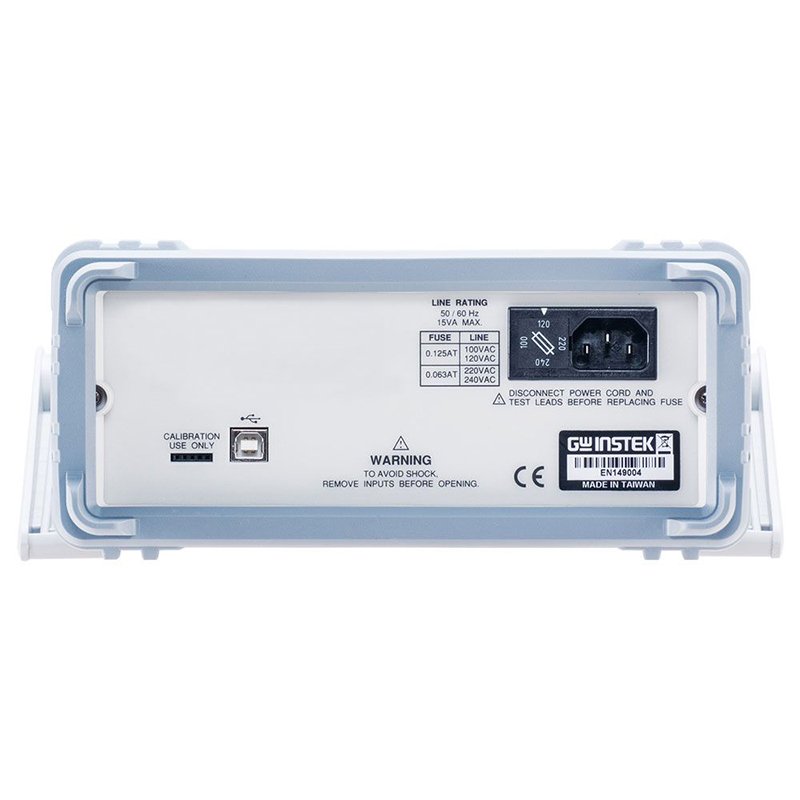

Штатный USB-порт используется для удаленного управления и программирования вольтметра. Специалист может создавать программы испытаний и тестов на языке SCPI.
Благодаря двойному дисплею можно удобно контролировать сразу два параметра, что экономит время, упрощает сравнение и интерпретацию результатов. Прибор совместим с ПО от устаревших моделей, за счет чего можно оперативно обновить парк оборудования без лишних трудозатрат и переобучения сотрудников. Этому также способствует полная русификация устройства — переведена маркировка на всех органах управления, панелях и разъемах.
Комплектация
- Вольтметр GDM-78341- 1 шт
- Шнур питания — 1 шт
- Провод измерительный GTL-207 — 1 шт
- CD (Инструкция по эксплуатации, USB-драйвер, Программное обеспечение) — 1 шт
Технические характеристики
| GDM-78341 | |
|---|---|
|
ПОСТОЯННОЕ НАПРЯЖЕНИЕ |
|
|
Пределы измерений |
500 мВ / 5 / 50 / 500 / 1000 В |
|
Разрешение |
10 / 100 мкВ / 1 / 10 / 100 мВ |
|
Погрешность измерения |
± (0,02 % + 4 ед. сч.) |
|
Входной импеданс |
10MΩ или >10GΩ |
|
ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ (AC+DC, TRUE RMS) |
|
|
Пределы измерений |
500 мВ / 5 / 50 / 500 / 750 В |
|
Разрешение |
10 / 100 мкВ / 1 / 10 / 100 мВ |
|
Частотный диапазон |
30 Гц…100 кГц |
|
Погрешность измерения |
± (1,35…0.5 % + 15…40 ед. сч.) – 50 Гц…10 кГц ± (1…2 % + 20…60 ед. сч) — 10 кГц…30 кГц ± (3 % + 50…120 ед. сч.) – 30 кГц…100 кГц |
|
ПОСТОЯННЫЙ ТОК |
|
|
Пределы измерений |
500 мкА / 5 / 50 / 500 мА / 5 / 10 А |
|
Разрешение |
10 / 100 нА / 1 / 10 / 100 мкА / 1 мА |
|
Погрешность измерения |
± (0,05…0,25 % + 4…5 ед. сч.) |
|
Входной импеданс |
100 /1 Ом/ 10мОм |
|
ПЕРЕМЕННЫЙ ТОК (AC+DC, TRUE RMS) |
|
|
Пределы измерений |
500 мкА / 5 / 50 / 500 мА / 5 / 10 А |
|
Разрешение |
10 / 100 нА / 1 / 10 / 100 мкА / 1 мА |
|
Частотный диапазон |
30 Гц…20 кГц |
| Погрешность измерения | ± (1,5…2,0%+40…50 ед. сч) — 30 Гц…50 кГц ± (0,5 % + 20…40 ед. сч.) – 50 Гц…2 кГц ± (1,5 % + 40…50 ед. сч) — 2 кГц…5 кГц ± (3 % + 60…75 ед. сч.) – 5 кГц…20 кГц |
|
СОПРОТИВЛЕНИЕ |
|
|
Пределы измерений |
500 Ом / 5 / 50 / 500 кОм / 5 / 50 МОм |
|
Разрешение |
10 / 100 мОм / 1 / 10 / 100 Ом / 1 кОм |
|
Погрешность измерения |
± (0,1…0,3 % + 3…5 ед. сч.) |
|
ЁМКОСТЬ |
|
|
Пределы измерений |
5 / 50 / 500 нФ / 5 / 50 мкФ |
|
Разрешение |
0,001 / 0,01 / 0,1 / 1 / 10 нФ |
|
Погрешность измерения |
± (2,0 % + 4…20 ед. ) |
|
ЧАСТОТА |
|
|
Диапазон частот |
10 Гц…1 МГц |
|
Макс. чувствительность |
35 мВ (10 Гц…100 кГц) 200 мВ (100 кГц…500 кГц) 500 мВ (500 кГц…1 МГц |
|
Погрешность измерения |
± (0,01 % + 5 ед. сч.) |
|
ПРОЗВОН ЦЕПИ |
|
|
Порог срабатывания |
0,1…5000 Ом |
|
ИСПЫТАНИЕ P-N ПЕРЕХОДА |
|
|
Тестовое напряжение |
≤ 5 В |
|
ДИСПЛЕЙ |
|
|
Формат индикации |
Макс. «51.000» |
|
Тип индикаторов |
Двухстрочный (VFD), с доп. индикатором |
|
ОБЩИЕ ДАННЫЕ |
|
|
Напряжение питания |
100 / 120 / 220 / 240 В ( 10 %), 50 / 60 Гц |
|
Габаритные размеры |
265x107x302мм |
|
Масса |
2,9 кг |
