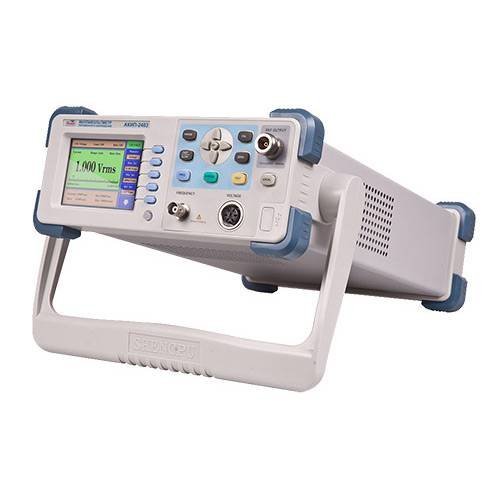

Вольтметр АКИП-2403

Снято с производства

Узнать цену

Описание
Производитель: Акип, Россия

АКИП-2403 - стационарный вольтметр, позволяющий измерять напряжение переменного тока высокой частоты, а также частотные характеристики и мощность сигналов. Вольтметр АКИП-2403 имеет встроенный шестиразрядный частотомер с BNC-входом. Благодаря этому, данный аппарат можно применять вместо нескольких устройств, предназначенных для работы с высокочастотным оборудованием.

Вольтметр АКИП-2403 будет полезен при настройке, сборке и ремонте радиоустройств, тестировании и монтаже систем энергоснабжения.

При определении среднеквадратичного значения напряжения, вольтметр АКИП-2403 может работать в пределах от 1 мВ до 10В, это определять даже незначительные отклонения измеряемых характеристик. Показания вольтметра выводятся как в абсолютных, так и в логарифмических значениях. Пользователь может вручную устанавливать требуемые единицы измерения.

При работе АКИП-2403 определяет максимальные и минимальные значения, которые можно удержать на экране нажатием на кнопку HOLD. На дисплей вольтметра выводятся результаты относительных измерений. Вольтметр АКИП-2403 оборудован вспомогательной аналоговой шкалой, которая отображает текущие значения в виде графика, это позволяет отслеживать все процессы во время измерений.

На экране вольтметра АКИП-2403 отображаются не только результаты измерений, но и все основные настройки, а также текущий режим. Всё это обеспечивает эффективный контроль состояния аппарата.

Полученные при измерениях данные можно без проблем передать на ПК, для более детальной и эффективной обработки. Вольтметр АКИП-2403 подсоединяется к ПК с помощью интерфейса RS-232 и специального программного обеспечения.

АКИП-2403 питается от сети. Корпус вольтметра изолирован и выполнен из ударопрочного материала, а также имеет специальное влагостойкое покрытие. АКИП-2403 поставляется вместе с кабелем питания, ВЧ-пробником с коаксиальным кабелем, интерфейсом RS-232 и программой для передачи данных, кабелем BNC, адаптером, пылезащитным кейсом.

Комплектация
- Вольтметр АКИП-2403
- Сетевой шнур
- ВЧ пробник до 1,2 ГГц с коаксиальным кабелем
- Кабель BNC-BNC
- Адаптер N/BNC
- Тройник (N/N/N)
- Кабель RS-232
- Руководство по эксплуатации

Технические характеристики

Диапазон частот
	АКИП-2403
с ВЧ-пробником	9 кГц…1200 МГц
с детектором 2 ГГц (опция)	10 кГц 2000 МГц
с детектором 3 ГГц (опция)	10 кГц 3000 МГц
Измерение напряжения
Диапазон измерения	1 мВ…10 Вскз (на нагрузке 50 Ом)
Пределы измерений	4 мВ / 40 мВ / 400 мВ / 4 В / 10 В (ручн. или автовыбор)
Погрешность измерения (на 100 кГц) В диапазоне 10 мВ … 10 В:	(2 %+5 ед.мл.р.) при 23±5°C, (2%+5 ед.мл.р.) при 0…40°C
Погрешность измерения (на 100 кГц) В диапазоне 10 мВ … 10 В:	(2,5 %+10 ед.мл.р.) при 23±5°C, (3,5 %+16 ед.мл.р.) при 0…40°C
Измерение уровня
Диапазон измерения	-47дБн…+33 дБн (на нагрузке 50 Ом, 0 дБн = 0,223 Вскз)
Пределы измерений	-40 дБн / -20 дБн / 0 дБн / 20 дБн / 40 дБн (ручн. или автовыбор)
Погрешность измерения (на 100 кГц) В диапазоне -27 дБн … 33 дБн:	0,36 дБн при 23±5°C, 0,6 дБн при 0…40°C
Погрешность измерения (на 100 кГц) В диапазоне -41 дБн … 27 дБн:	0,6 дБн при 23±5°C, 0,8 дБн при 0…40°C
Опорный выход (REF)
Выходная частота	≈100 кГц
Выходная амплитуда	1 Вскз (на 50 Ом), 2 Вскз (без нагрузки)
Погрешность уст.	±0.5%
Выходной импеданс	50 Ом
КСВН Коаксиальные детекторы
≤1.03	10 кГц ... 200 МГц;
≤1.15	500 МГц ... 1000 МГц;
≤1.35	1600 МГЦ ... 2000 МГц
≤1.04	200 кГц ... 500 МГц
≤1.25	1000 МГц ... 1600 МГц;
Частотомер (опция)
Диапазон частот	10 кГц….3 ГГц (опция 01 - до 1,5 ГГц, опция 02 – до 2,5 ГГц, опция 03 – до 3,5 ГГц)
Чувствительность	50 мВскз … 5 Вскз
Связь по входу	Закрытый вход (АС)
Вх. импеданс	> 500 кОм (для f до 50 МГц), > 50 Ом (свыше 50 МГц), ёмкость < 30 пФ
Входной разъем	BNC
Погрешность опорного генератора	5x10-6
Общие данные
Дисплей	Цветной графический ЖК-индикатор (QVGA, диаг. 9 см)
Интерфейс	RS-232, USB (1), опционально: GPIB, USB (на передней панели)
Напряжение питания	220 - 240 В 10 %, 50 Гц 2 Гц, потребл. мощность 35 Вт
Габаритные размеры	255 370 х 170 мм
Масса	3,5 кг
Опции	Встроенный частотомер до 1,5 ГГц (опция 01), до 2,5 ГГц (опция 02), до 3,5 ГГц (опция 03), ВЧ детектор 2 ГГц, ВЧ детектор 3 ГГц, разъем USB на передней панели, интерфейс GPIB

Нормирование погрешности измерений
Диапазон частот	ВЧ пробник 1,2 ГГц		ВЧ детектор 2 ГГц		ВЧ детектор 3 ГГц
	2,25 В ... 10 мВскз	10 мВ ... 2 мВскз	2,25 В ... 10 мВскз	10 мВ ... 2 мВскз	2,25 В ... 10 мВскз	10 мВ ... 2 мВскз
	+20 дБм ... -27 дБм	-27 дБм ... -41 дБм	+20 дБм ... -27 дБм	-27 дБм ... -41 дБм	+20 дБм ... -27 дБм	-27 дБм ... -41 дБм
100кГц ...100 МГц	±2%	±3%	±2%	±3%	±2%	±3%
10 кГц 200 MГц...	±4%	±5%	±3%	±4%	±3%	±4%
200МГц… 300 МГц	±5%	±6%	±5%	±7%	±5%	±7%
300МГц … 500 МГц	±7%	±8%	±5%	±7%	±5%	±7%
500МГц … 600 МГ	±10%	±11%	±5%	±7%	±5%	±7%
600 MГц ...1000 MГц	±10%	±11%	±8%	±9%	±8%	±9%
1000 МГц … 1200 МГц	±12%	±13%	±12%	±13%	±12%	±13%
1200 MГц ...1600 MГц	-	-	±12%	±13%	±12%	±13%
1600 MГц ...2000 MГц	-	-	±15%	±16%	±16%	±17%
2000 MГц ...2500 MГц	-	-	-	-	±15%	±16%
2500 MГц ...3000 MГц	-	-	-	-	±17%	±18%
