Описание
| Производитель: | ВОСТОК-7 |

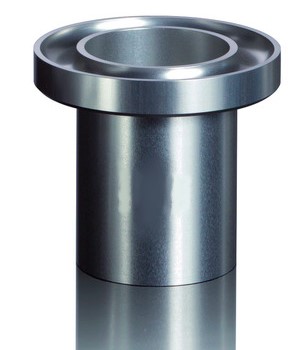

Вискозиметр проточный чашечный представляет собой простое гравитационное устройство для измерения хронометрированного потока жидкости с известным объёмом, проходящего сквозь сопло в днище формованной ёмкости. При идеальных условиях эта скорость потока должна быть пропорциональна кинематической вязкости (выраженной в стоксах или сантистоксах), которая зависит от удельной плотности жидкости. Во многих ситуациях нет необходимости знать абсолютную вязкость. Для относительной классификации веществ достаточно знать время истечения в секундах.
В мире разработано не менее 50 типов вискозиметров проточных, которые используются в целях промышленного контроля и проверок в условиях эксплуатации. Эти простые устройства подразделяются на два типа:
- монтируемые на штативе воронки, которые заполняются жидкостью и затем осушаются (т. н. “вискозиметры чашечные”).
- погружаемые непосредственно в контейнер с жидкостью, которая далее выливается в тот же контейнер (т. н. “вискозиметры погружные”).
НАЗНАЧЕНИЕ.

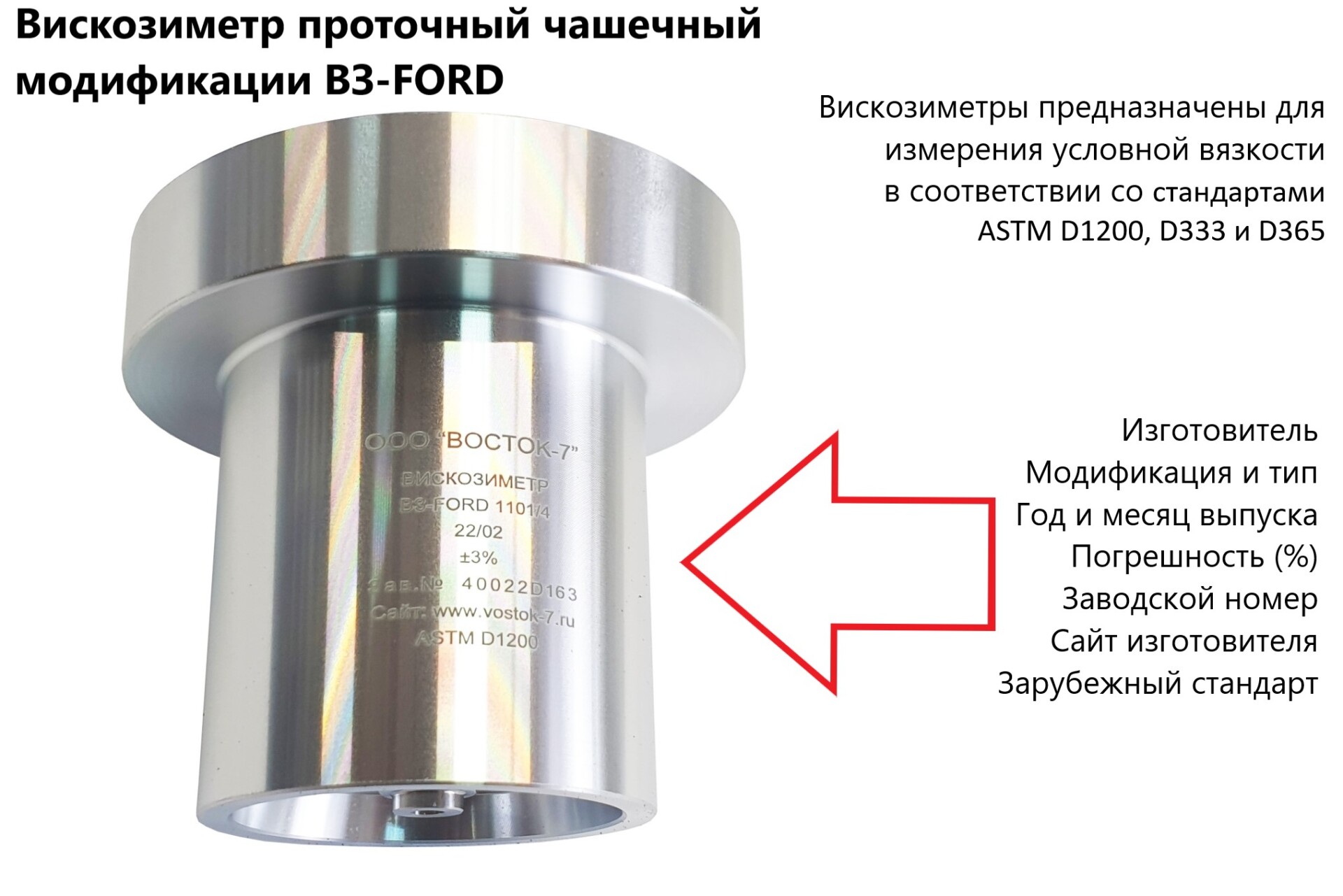

Вискозиметр проточный чашечный (далее вискозиметр) предназначен для определения условной вязкости (времени истечения) лакокрасочных материалов и относящихся к ним продуктов – ньютоновских или приближающихся к ним жидкостей (полуфабрикаты, смолы и т. д.).
Вискозиметр состоит из резервуара, выполненного в виде воронки, и штатива. Принцип действия вискозиметра основан на измерении времени непрерывного истечения испытуемой жидкости в количестве 100 мл через калиброванное сопло под действием силы тяжести. Вискозиметр измеряет условную вязкость по времени истечения жидких лакокрасочных материалов. Измеряемая кинематическая вязкость обычно выражается в секундах (с) времени истечения. Если стандартами предусмотрены методы пересчёта, то значение условной вязкости t в секундах может быть конвертировано в значение кинематической вязкости в Сантистокс (сСт).
Комплектация
|
Наименование |
К-во |

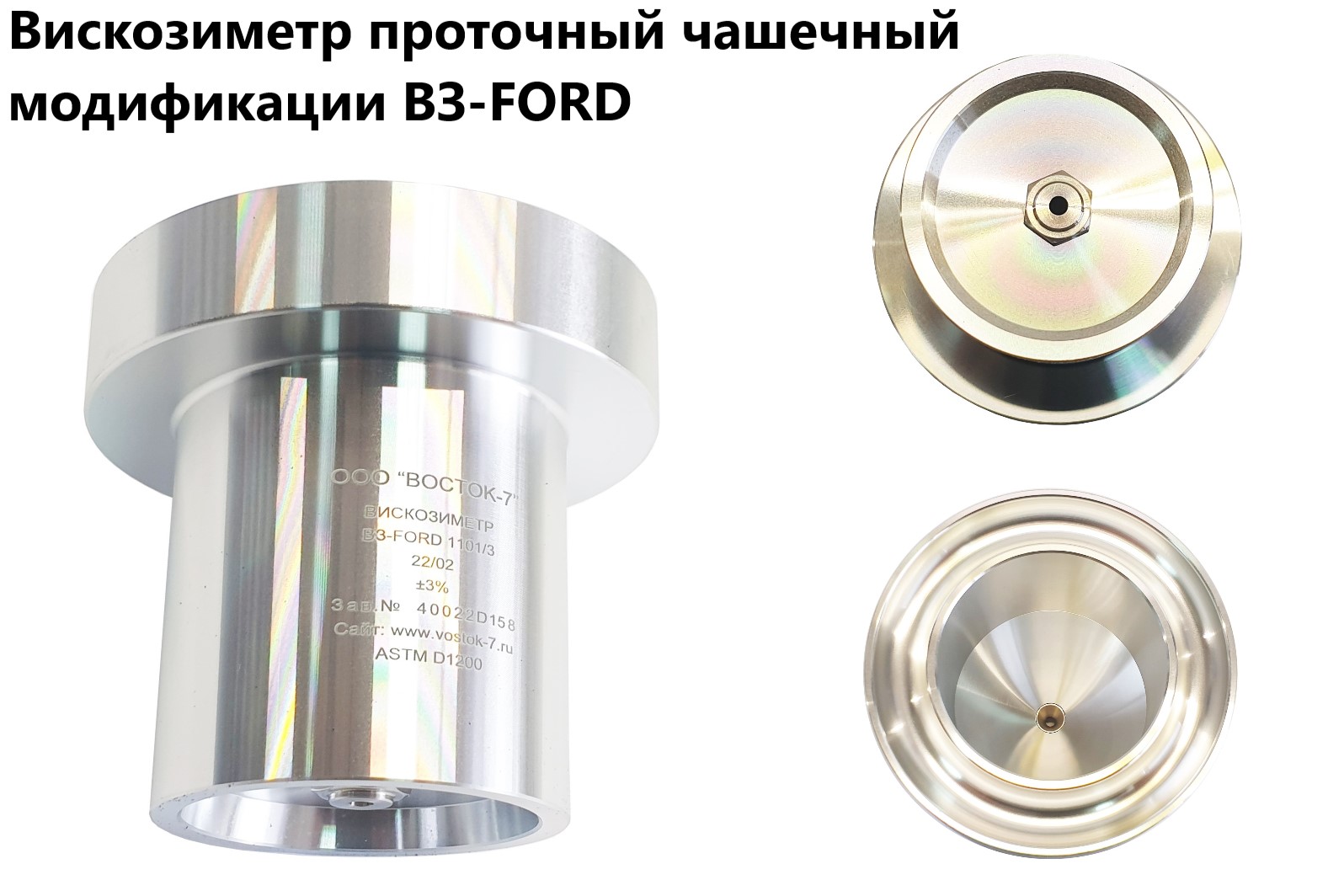

| Вискозиметр проточный чашечный модификации ВЗ-246 | 1 шт. |

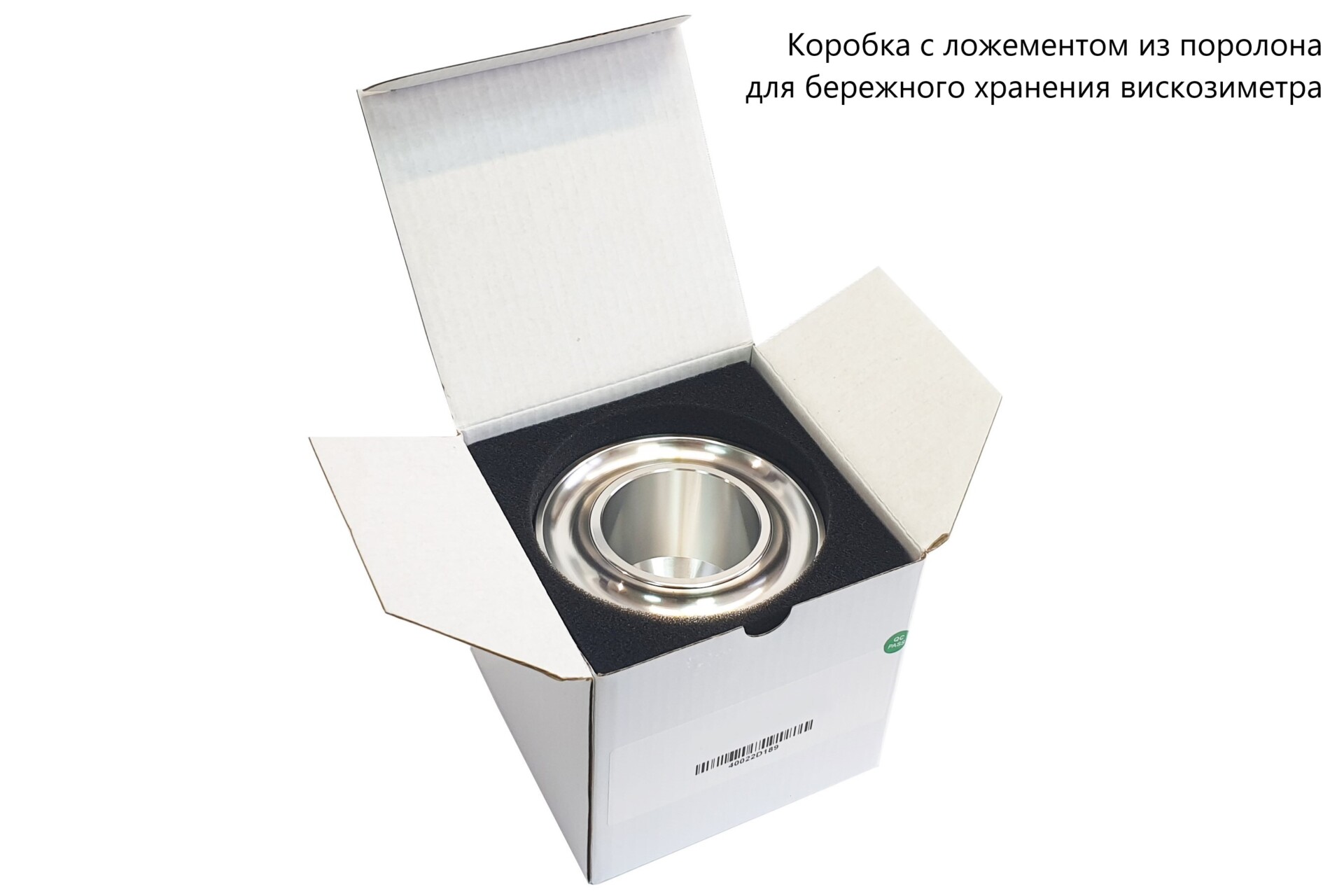

| Коробка с ложементом из поролона для хранения вискозиметра | 1 шт. |
| Штатив-тренога со встроенным пузырьковым уровнем для установки в нём вискозиметра (единый для всех модификаций вискозиметров) | На заказ |
| Упаковочный противоударный кейс для штатива-треноги | 1 шт. |
| Руководство по эксплуатации с Паспортом и Методикой поверки (если применимо) | 1 экз. |
| Свидетельство о поверке (ФГИС АРШИН – если применимо) | 1 экз. |
|
Дополнительная комплектация |
|
|
На заказ |
| Пластина из стекла размером не менее 90*120 мм или алюминиевый диск диаметром не менее 55 мм | На заказ |
| Сосуд вместимостью 110-150 см3 | На заказ |
Технические характеристики
|
МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВИСКОЗИМЕТРОВ |
|||
|
Наименование характеристики |
Значение |
||
|
ВЗ-DIN |
ВЗ-FORD |
||
|
Диапазон измерения времени истечения жидкости при температуре (20,0 ± 0,2) °С, с:
|
|
|
|
| Пределы допускаемой относительной погрешности измерения времени истечения, %, не более |
±3 |
±10 |
|
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВИСКОЗИМЕТРОВ |
|
|
Наименование характеристики |
Значение |
|
ВЗ-FORD |
|
|
Рабочая температура вискозиметра и образца жидкости, 0С: |
25,0±0,2 |
|

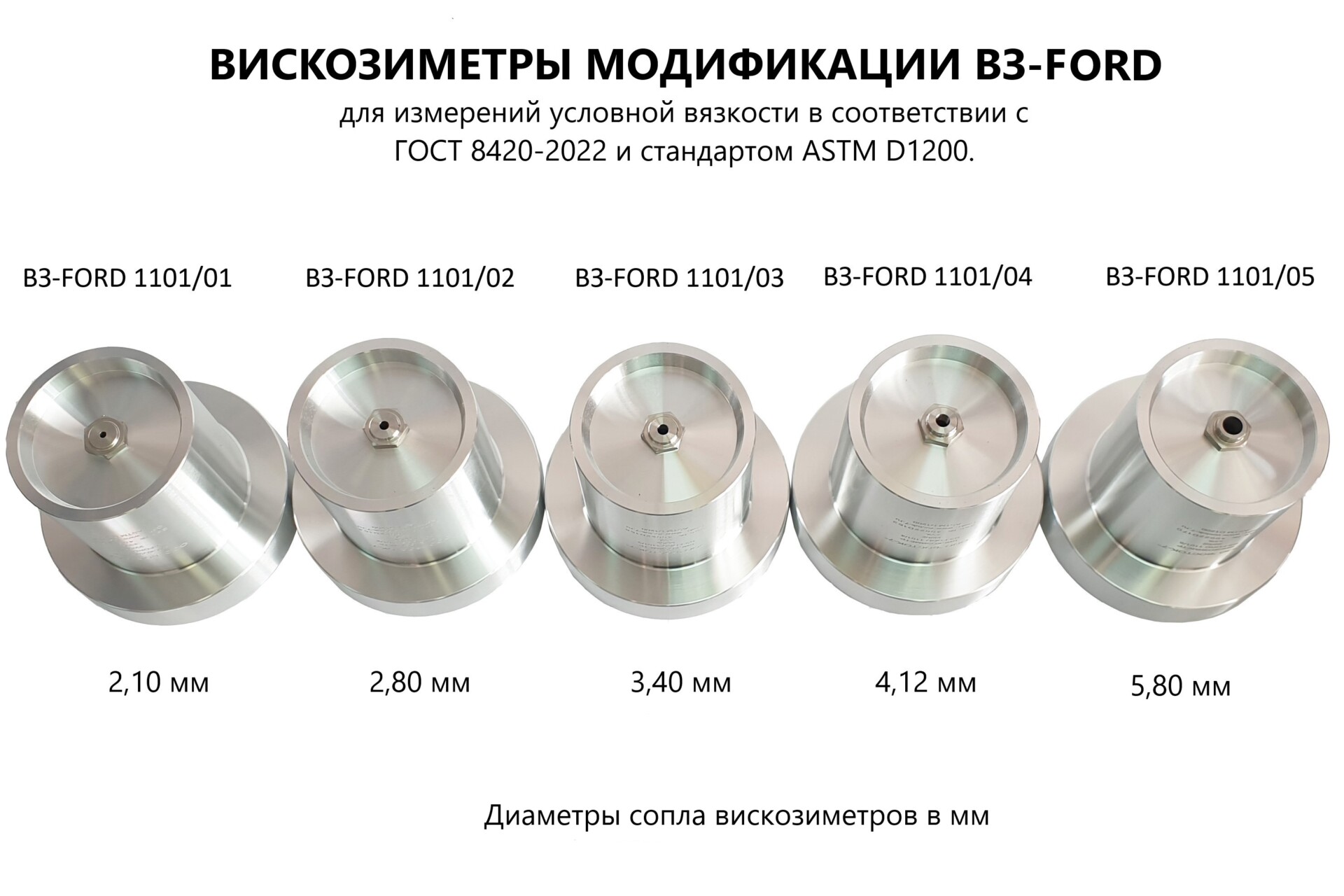

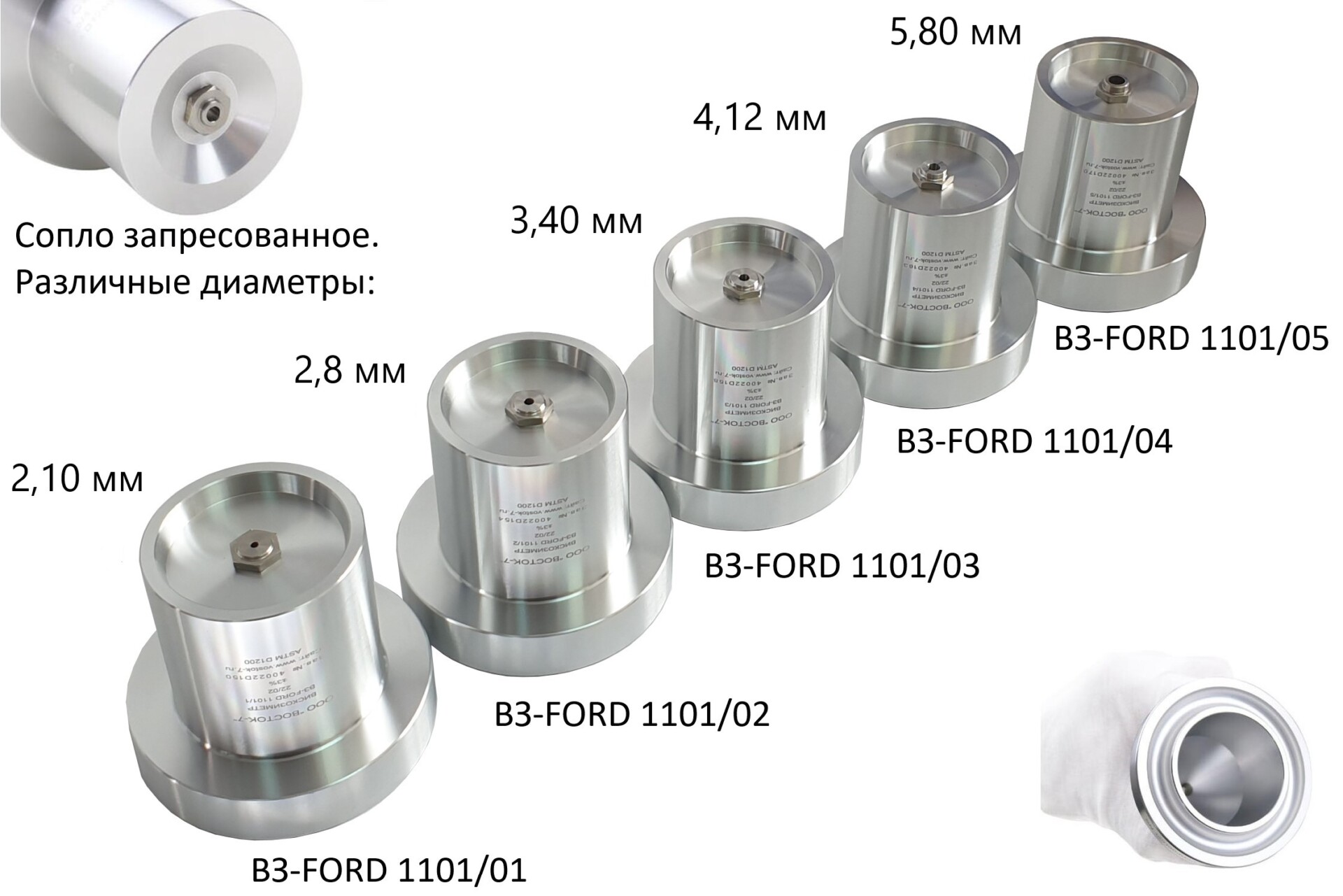

Диаметр отверстия сопла, мм |
|
|
Высота сопла, мм |
|
|
Замеряемая вязкость, cSt:
|
|
|
Вместимость резервуара, см3 (мл) |
100±1 |
|
Материал резервуара и фланца |
Алюминий |
|
Материал штатива-треноги |
Кольцо – алюминий, ножки – нержавеющая сталь |
|
Материал сопла |
Нержавеющая сталь |
|
Габаритные размеры вискозиметра без штатива (ØxH), мм, не более |
82х73,5 |
|
Масса вискозиметра без штатива, кг, не более |
0,29 |
|
Габаритные размеры штатива-треноги (ØxH), мм, не более |
85х189 |
|
Масса штатива-треноги, кг, не более |
0,34 |
|
Условия эксплуатации:
|
|
|
Условия хранения |
-10…+35 0С, 0,1 МПа, отн. вл. ≤80% |
|
Срок службы прибора, лет, не менее |
12 |
|
Средняя наработка на отказ, ч, не менее |
15000 |
|
Гарантийный срок, лет, не менее |
2 |
