Описание
| Производитель: | Россия |
- Бесконтактное измерение толщины.
- Высокая скорость контроля.
- Большой многофункциональный дисплей.
- Идеально подходит для автоматизированного контроля толщины металлической ленты.
Назначение и применение:
Толщиномер предназначен для бесконтактного измерения толщины листов, пластин, лент и т.п. изделий из цветных металлов, к которым возможен двусторонний доступ.
Толщиномер обеспечивает выдачу сигналов на цеховую автоматику при отклонении толщины изделий от номинального значения.
Толщиномер позволяет сохранять в памяти настройки для контроля различных типов проката.
Устройство и принцип работы толщиномера:
Принцип работы толщиномера основан на вихретоковом методе контроля, при котором генерируется внешнее электромагнитное поле, которое наводит вихревые токи в объекте контроля. Анализ взаимодействия внешнего и наведенного поля позволяет получить информацию о толщине контролируемого изделия. В толщиномере применен накладной экранный преобразователь, состоящий из передающей и приемной катушки, между которыми вводится измеряемое изделия ( лист, лента ).

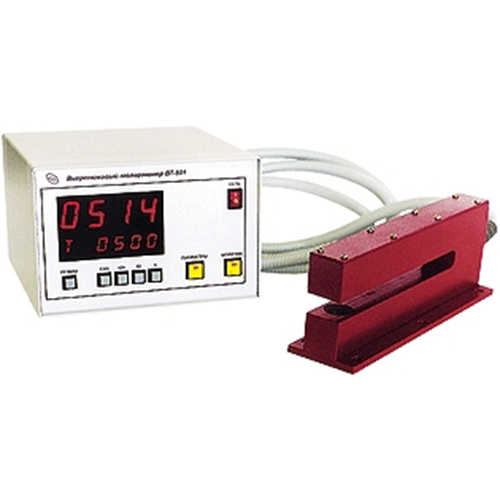

Вихретоковый толщиномер ВТ-501 состоит из электронного блока и выносного преобразователя выполненного в виде скобы.
В процессе измерения толщины изделия (листа), последнее вводится между передающей и приемной катушкой датчика, в результате чего происходит изменение фазы наведенного напряжения. В электронном блоке изменение фазы пересчитывается в значения толщины и выводится на цифровой индикатор в микронах.
Комплектация
| Вихретоковый толщиномер ВТ-501 | 1 шт. |
| Выносной преобразователь | 1 шт. |
| Комплект соединительных кабелей | 1 шт. |
| Инструкция по эксплуатации | 1 экз. |
Технические характеристики
| Диапазон измеряемых толщин: | 50 — 5000 мкм |
| Основная погрешность: | 1,5% |
| Скорость движения изделий: | 0…5 м/с |
