Вихретоковый дефектоскоп ПАД-ТЛ (Г2-К)-8

В наличии

Вихретоковый дефектоскоп ПАД-ТЛ (1-К)-8

По запросу

Вихретоковый дефектоскоп ПАД-ТЛ (1-С)-8

По запросу

Вихретоковый дефектоскоп ПАД-ТЛ (Г2-С)-8

По запросу

• Задать вопрос
• Поделиться

• Технические характеристики

  Зона контроля возле кромки

  4 мм

• Описание

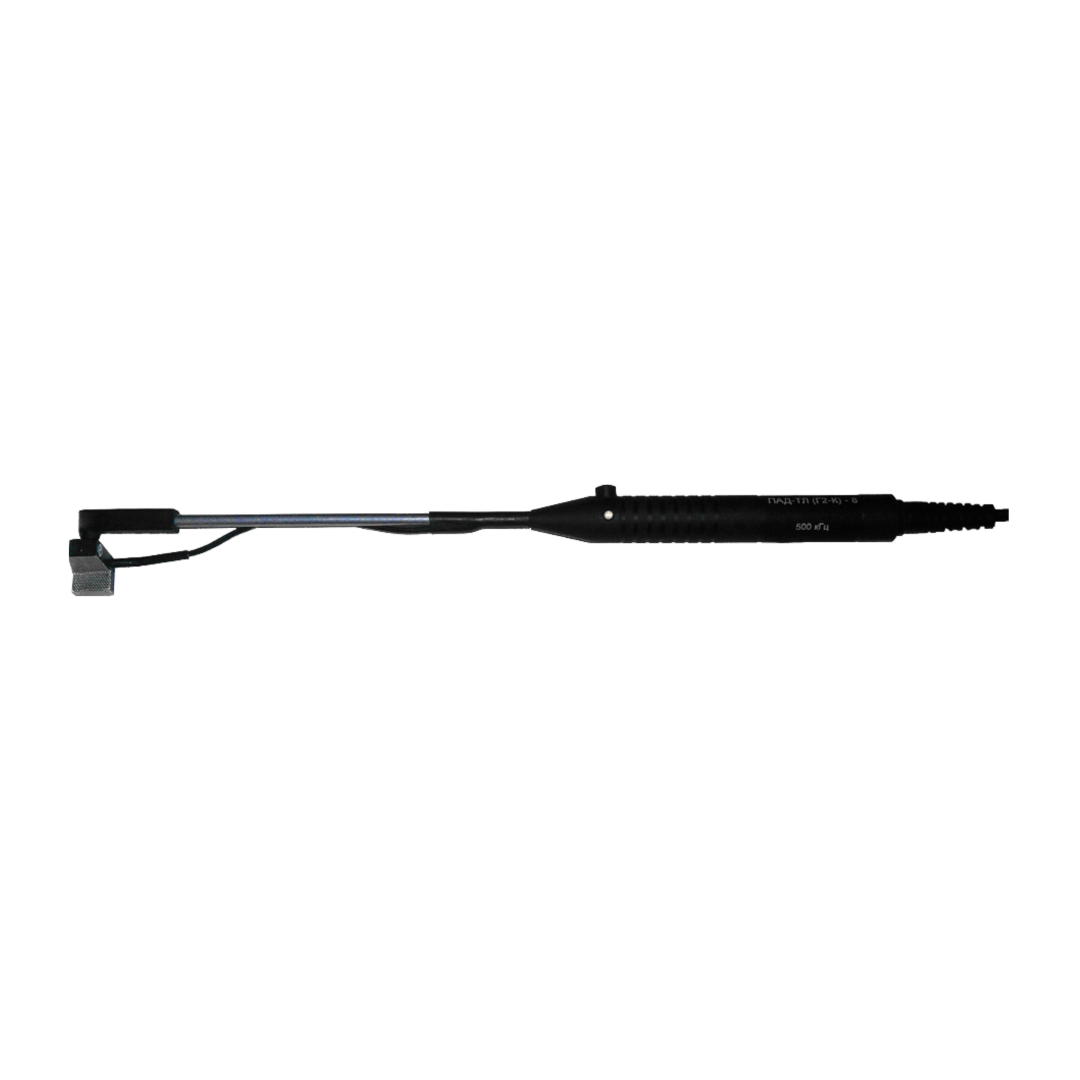

  Преобразователь предназначен для контроля кромок лопаток газотурбинных двигателей, компрессоров, лопаток паровых турбин и ступеней высокого давления, а также для обнаружения трещин, развивающихся от кромки лопатки и располагающихся по всей длине её пера.

  Чувствительный элемент закреплён на длинной (130 мм) медной трубке через шарнир, что позволяет производить контроль через технологические отверстия в корпусе турбины без демонтажа корпуса турбины.

  Медная трубка допускает многократное изгибание для подстройки под геометрию конкретной турбины.

  Преобразователи оснащены кнопкой, дублирующей кнопку «НОЛЬ» на блоке обработки информации.

  Допускаемый диапазон изменения толщины зазора, через который возможно обнаружить дефект минимального размера, обозначается как A.

  Допускаемый диапазон изменения толщины зазора, через который возможно обнаружить сквозной дефект, обозначается как B.

  Расшифровка обозначений преобразователей ПХ-YY-ZZ-FF.

  Обозначение	Расшифровка
  ПX	Тип преобразователя
  ПФ	Преобразователь фазовый абсолютный
  ПА	Преобразователь амплитудный абсолютный
  ПАД	Преобразователь амплитудный дифференциальный
  YY	Назначение преобразователя
  ОН	Общего назначения
  Г 1	Г-образный с удлинённой трубкой
  Г2	Миниатюрный, Г-образный, с тонкой легко гнущейся трубкой
  ГТ	«Глубокие трещины» для обнаружения подповерхностных дефектов
  Г2ГТ	Миниатюрный, Г-образный, с тонкой легко гнущейся трубкой, для обнаружения подповерхностных дефектов
  С1, С2, С3	Специализированные преобразователи, вариант 1, 2 и 3
  ПР	Проходной
  ТЛ	«Турбинные лопатки» для обнаружения трещин на кромках лопаток
  Р1, Р2, Р3	Для обнаружения трещин во впадине резьбы, вариант 1, 2 и 3
  ПС	«Паянные соединения» для контроля качества паянных соединений токоведущих медных шин
  ZZ	Диаметр или размеры зоны контроля, мм
  Э	Чувствительный элемент экранированный
  FF	Вариант исполнения преобразователя в серии
  Fe	Ферромагнитные стали и чугуны
  Al	Алюминиевые и другие сплавы σ = 8 ÷ 24 МСм/м
  Ti	Титановые сплавы и неферромагнитные стали σ = 0,4 ÷ 2,5 МСм/м
  Cu	Медные сплавы σ = 45 ÷ 59 МСм/м

  * Образец, на котором производится поверка преобразователя.

• Особенности

  • Все дифференциальные преобразователи оснащены ограничительным упором для контроля зоны пера лопатки возле кромки шириной 4 мм. Для контроля всех кромок лопатки по всей длине пера с обеих сторон лопатки преобразователи данного типа выпускаются в двух зеркально отражённых исполнениях.
  • Серия включает преобразователи для контроля турбин как в разобранном состоянии, без ограничений доступа к лопаткам в условиях ремонта, так и в условиях ограниченного доступа через отверстия технологических люков.
  • Дифференциальные преобразователи не чувствительны к плавным изменениям свойств материала лопатки, что исключает ложные срабатывания сигнализации дефекта.
  • Позволяют контролировать лопатки, изготовленные из ферромагнитных и неферромагнитных коррозионностойких, жаропрочных сталей и титановых сплавов.
