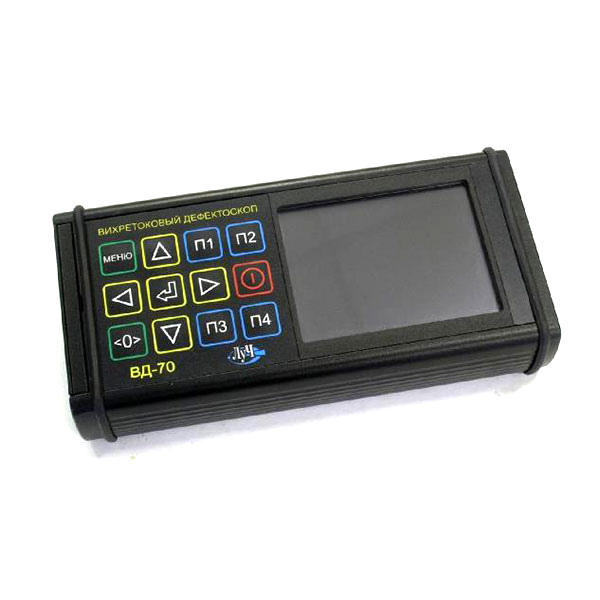

Вихретоковый дефектоскоп ВД-70

В наличии

341 600 ₽

Добавить в корзину Купить в 1 клик

• Задать вопрос
• Поделиться

• Технические характеристики

  Материал	немагнитные и ферромагнитные металлы
  Выявляемые дефекты	раковины и трещины
  Чувствительность к дефектам	0,05 … 0,1 мм, 0,3 мм
  Скорость контроля	0.05 … 0.15, до 0.05
  Погрешность	Не более ± (0,1 + 0,3 H) мм
  Диапазон частот	10 … 250 кГц
  Дискретность частот	1 кГц
  Диапазон усиления	1 … 255 ед.
  Анализ сигналов	по переменной/постоянной составляющей
  Развертка	временная
  Запоминающее устройство (изображения развертки)	1000
  Запоминающее устройство (программы настройки)	300
  ПК порт	USB
  Электропитание (сеть)	220 В; 50 Гц
  Электропитание (АКБ)	6 В
  Ресурс АКБ	порядка 8 ч
  Температурные условия эксплуатации	– 10 … + 50 °С
  Степень защиты	Класс IP63

• Описание

  Вихретоковый дефектоскоп ВД-70 применяется для выявления поверхностных дефектов в немагнитных и ферромагнитных металлах. Он оценивает материал на наличие раковин и трещин, дает оценку их глубины и места расположения. Прибор оснащен цветным ЖК-экраном с разрешением 320 х 240. Дисплей имеет хорошую яркость, поэтому изображение можно видеть даже при высокой степени освещения.

  С его помощью возможно проверить продукцию из самых разных металлов и сплавов. Прибор обнаруживает наличие нарушений, их местоположение и глубину. Большая память позволяет сохранять до трехсот настроек и тысячи изображений, а при обнаружении дефектов срабатывают звуковые и визуальные сигналы. Предусмотрены режимы увеличенного экрана и фиксации изображения, часы и календарь, а также выход для подключения к ПК.

  ВД-70 применяется в разных областях промышленности для проверки качества продукции при ее изготовлении и эксплуатации. Аппарат компактен. Оптимальные температурные условия эксплуатации составляют от минус десяти до пятидесяти градусов по Цельсию. Прибор устойчив к воздействию синусоидальных вибраций и сохраняет свои параметры при индустриальных помехах.

  Состоит из металлического корпуса с регулируемой ручкой, маслобензостойкой пленочной клавиатуры, встроенного аккумулятора, дисплея и отсека с печатными платами. Все оперативные органы управления находятся на лицевой части.

  Принцип действия. Прибор создает переменное магнитное поле, которое возбуждает внутри металлического объекта вихревые токи. Распределение последних зависит от однородности структуры материала. На участках с трещинами или пустотами электромагнитное поле вихревых токов изменяет фазу и амплитуду. Прибор анализирует длительность регистрируемых сигналов и делает выводы о размере, направлении и глубине размещения дефектов.

  Прибор занесен в Государственный реестр средств измерений и сертифицирован.

• Особенности

  Прибор выполнен в прочном алюминиевом корпусе с пылевлагозащитой класса IP63, имеет разъем USB для подключения к компьютеру. Встроенный АКБ может работать до 8 часов в автономном режиме. Память способна хранить до 1000 изображений и позволяет запоминать до 300 рабочих настроек. Есть функция увеличения изображения и его фиксации («замораживания»).

  Дефекты структуры обнаруживаются на поверхности 0,3−7,0 мм. При их обнаружении срабатывает световая и звуковая индикация. Прибор рассчитан на работу при температуре 10…+50 °С. Для ОАО «РЖД» и метрополитена предусматривается специальная комплектация.

• Комплектация

  Вихретоковый дефектоскоп ВД-70 модификация «Общего назначения»

  • вихретоковый дефектоскоп ВД-70
  • преобразователь ПН-6-ТД-С-ХХХ
  • шина ПК
  • АКБ (встроенный)
  • ЗУ АЗУ-4Л
  • комплект стандартных образцов КСОП-70
  • набор фиксирующих насадок*
  • ПО VD-70
  • руководство ВД-70.47621206.0000.00 РЭ
  • чехол защитный для блока**
  • наушники**
  • футляр транспортировочный

  * — за дополнительную плату (по заявке)

  ** — за дополнительную плату (по заявке)

  Вихретоковый дефектоскоп ВД-70 модификация «Локомотивная»

  • вихретоковый дефектоскоп ВД-70
  • преобразователь ПН-6-ТД-С-003
  • преобразователь ПН-10-ТД-С-003
  • шина ПК
  • АКБ (встроенный)
  • ЗУ АЗУ-4Л
  • стандартный эталонный образец СОП-2.001.70
  • набор фиксирующих насадок
  • ПО VD-70
  • руководство ВД-70.47621206.0000.00 РЭ
  • чехол защитный для электронного блока*
  • наушники*
  • футляр транспортировочный

  * — за дополнительную плату (по заявке)

  Вихретоковый дефектоскоп ВД-70 модификация «Вагонная»

  • вихретоковый дефектоскоп ВД-70
  • преобразователь ПН-6-ТД-С-003
  • преобразователь ПН-10-ТД-С-003
  • преобразователь ПН-6-ТД-В-002
  • шина ПК
  • АКБ (встроенный)
  • ЗУ АЗУ-4Л
  • стандартный эталонный образец СОП-2.001.70
  • набор фиксирующих насадок
  • ПО VD-70
  • руководство ВД-70.47621206.0000.00 РЭ
  • чехол защитный для электронного блока*
  • наушники*
  • футляр транспортировочный

  * — за дополнительную плату (по заявке)

  ПО к вихретоковому дефектоскопу ВД-70. Программа для организации связи дефектоскопа ВД-70 и ПК позволяет переслать в компьютер информацию с дефектоскопа и распечатать протоколы диагностик. Работает с ОС Windows 2000/ME/XP.
