Описание
| Производитель: | ООО «НТМ-Защита», г. Москва |

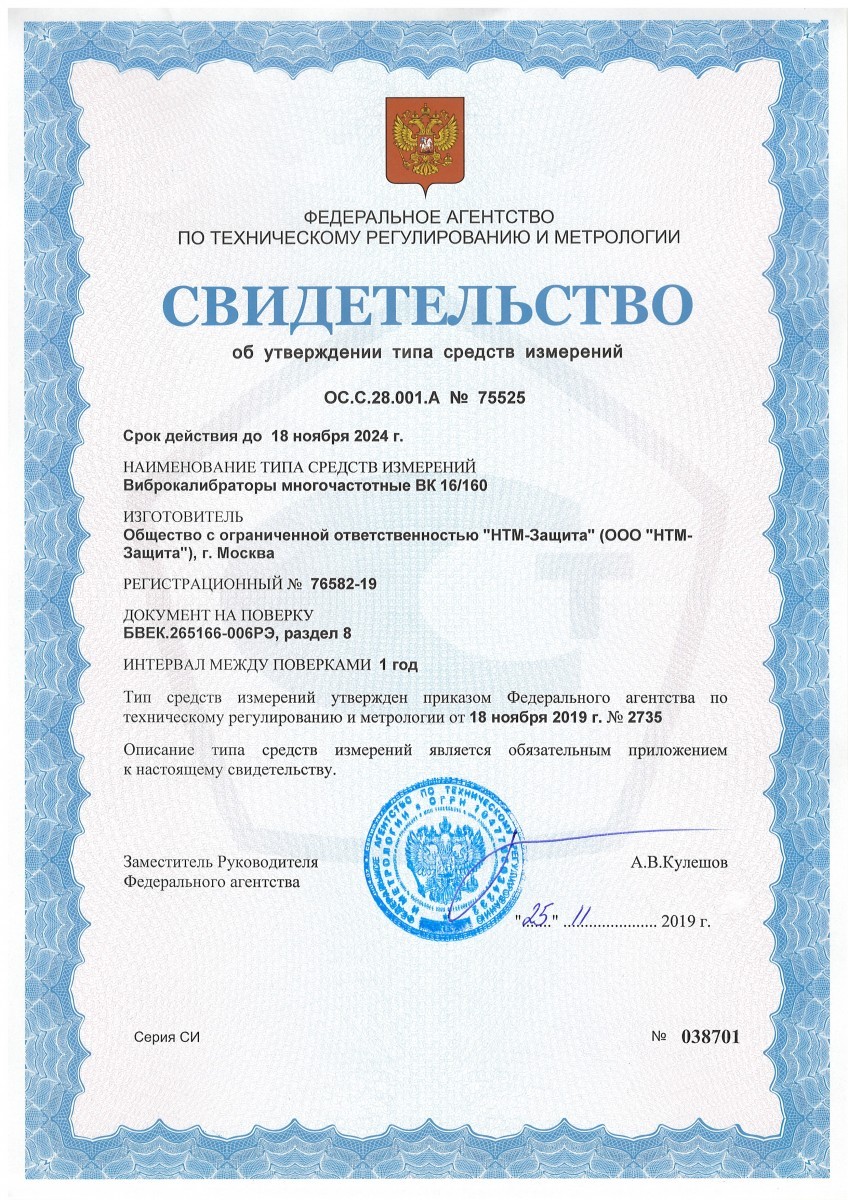

| Номер реестра СИ: | 76582-19 |

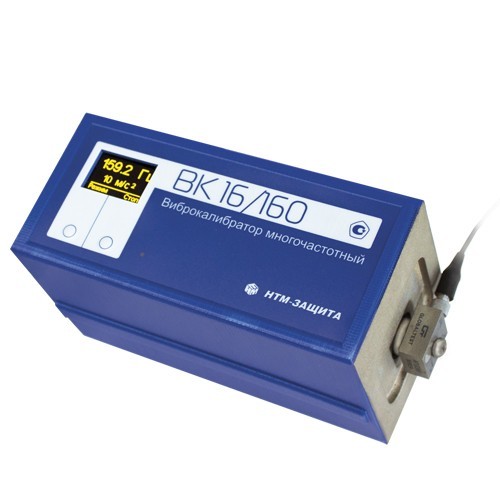

Предназначен для воспроизведения величины виброускорения с заданными частотами и амплитудами для калибровки и поверки виброизмерительной аппаратуры и ее компонентов; проверки работоспособности виброизмерительной аппаратуры в лабораторных и полевых условиях.
Требования проверки работоспособности измерительного тракта виброметра как до, так и после проведения измерений с целью оценки воздействия вибрации на человека с помощью вибрационного калибратора (эталонного источника вибрации) содержатся в стандартах ГОСТ 31192.2–2005, ГОСТ 31319–2006, МУК 4.3.3221-14, аттестованных МИ.
Выпуск ВК 16/160 вызван необходимостью создания устройства, полностью соответствующего требованиям стандарта ГОСТ ИСО 8041-2006 «Вибрация. Воздействие вибрации на человека. Средства измерений.
Возможный вариант поставки: ВК 16/160 + Защита-К
Требования Приложения А (обязательное) ГОСТ ИСО 8041 к калибраторам и характеристики выпускаемых устройств по данным описаний типа СИ.
| ГОСТ ИСО 8041 | АТ01м | КВ 160 | ВК 16/160 | ||
|---|---|---|---|---|---|
| Характеристика | |||||
| Наименование | Калибратор | да | нет | да | |
| СКЗ виброускорения воспроизводимых колебаний, м/с2 |
для локальной вибрации | 10,0 | 10,0 | 10,0 | 10,0 |
| для общей вибрации | 1,00 | нет | нет | 1,00 | |
| Предел допускаемой основной относительной погрешности СКЗ виброускорения, % |
3 | 2 | 2 | 2 | |
| Частота воспроизводимых колебаний |
для локальной вибрации | 159,2 или 79,58 | 159,2 | 159,2 | 159,2 |
| для общей вибрации | 15,92 | нет | нет | 15,92 | |
| Предел допускаемой относительной погрешности частоты, % | 0,5 | 1 | 0,5 | 0,5 | |
| Относительный коэффициент поперечного движения вибростола, % не более |
10 | 5 | не указан |
5 | |
| Коэффициент гармоник воспроизводимых колебаний %, не более |
5 | 3 | 3 | 3 | |
Технические характеристики
Калибратор воспроизводит колебания на частоте 15,92 Гц с заданным среднеквадратичным значением виброускорения 1 м/с2. Режим «16 Гц».
Калибратор воспроизводит колебания на частоте 159,2 Гц с заданным среднеквадратичным значением виброускорения 10 м/с2. Режим «160 Гц».
| Наименование характеристики | Значение характеристики |
|---|---|
| Пределы допускаемой относительной погрешности частоты воспроизводимых колебаний, %, | ±0,5 |
| Пределы допускаемой основной относительной погрешности воспроизведения СКЗ виброускорения, %, | ±2 |
| Коэффициент гармоник воспроизводимых колебаний, %, не более | 3 |
| Относительный коэффициент поперечного движения вибростола, %, не более | 5 |
| Время установления параметров вибрации калибратора после включения, с, не более: | |
| для частоты 159,2 Гц | 10 с |
| для частоты 15,92 Гц | 20 с |
| Масса поверяемого вибропреобразователя, г, не более | |
| для частоты 15,92 Гц | 180 |
| для частоты 159,2 Гц | 120 |
| Масса калибратора, кг, не более | 1,4 |
| Габаритные размеры калибратора (длина; ширина; высота), мм, | 140; 64; 85 |
| Нормальные условия измерений: | температура окружающей среды от +15 до +25 °С, относительная влажность от 40 до 85 %. |
| Рабочие условия эксплуатации калибратора: | температура от -10 °С до +50 °С, относительная влажность от 10 % до 90 % (без конденсации). |
| Питание калибратора при эксплуатации осуществляется от 4-х аккумуляторов типоразмера АА. | |

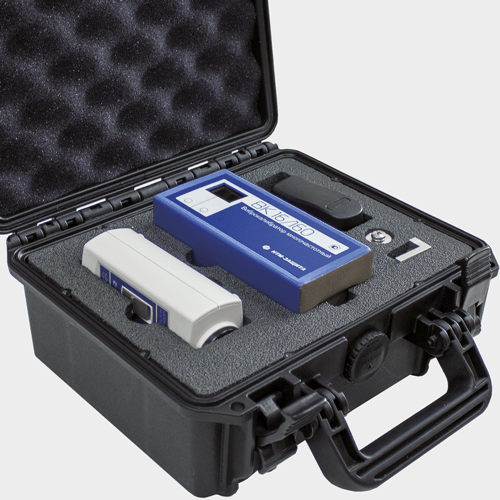

Комплектация
| Калибратор | 1 шт. |
| Переходник резьбовой | 1 шт. |
| Арретир | 1 шт. |
| Переходник угловой | 1 шт. |
| Сетевой адаптер | 1 шт. |
| Паспорт | 1 экз. |
| Руководство по эксплуатации | 1 экз. |
| Кейс | 1 шт. |
