Описание
| Производитель: | Россия |
| Гарантия: | 1 год |

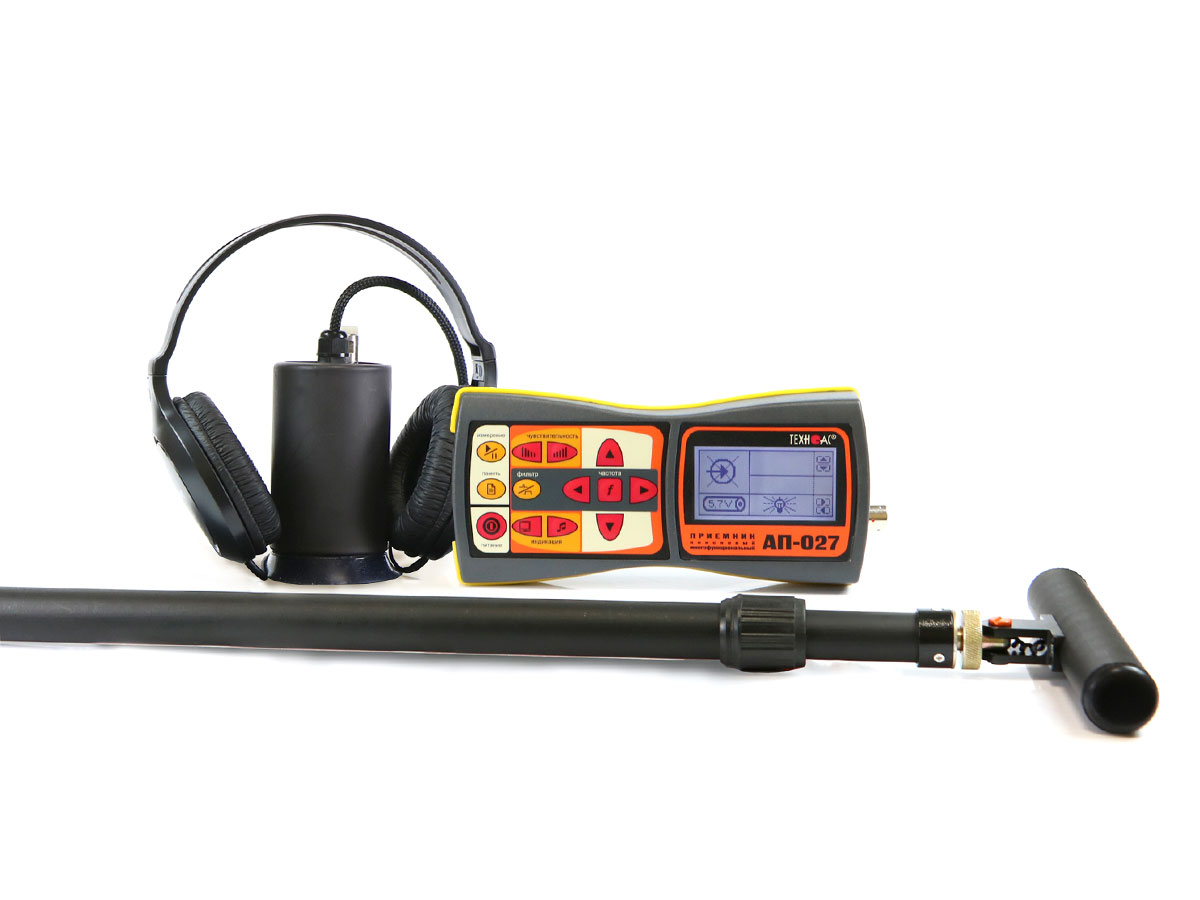

Комплект акустического портативного течеискателя с функцией пассивного обнаружения кабеля и диагностирования запорной арматуры предназначен для:
- обнаружения утечек жидкостей в трубопроводах, находящихся на глубине до 3 м в канальной и бесканальной прокладке;
- контроля состояния и герметичности запорной арматуры, как на металлических, так и на пластиковых трубах;
- обнаружения силовых кабелей под напряжением пассивным методом на глубине до 6 м.
Наличие малогабаритного датчика позволяет проводить работы по поиску утечек, контролю состояния и герметичности запорной арматуры, как на металлических, так и на пластиковых трубах малого диаметра. При нарушении уплотнения запорного элемента происходит утечка продукта (жидкости или газа). Характерные акустические шумы утечки улавливаются высококачественным микрофоном датчика ADM-227 и передаются в виде графических и цифровых показаний на приемник АП-027M.
Особенности приемника АП-027М
- Цифровой трассопоисковый приемник.
- Большой ЖК дисплей с переключаемыми режимами работы и индикации.
- Отображение частотного спектра входного сигнала.
- Вывод звукового сигнала как на наушники оператора, так и на встроенный динамик.
- Приемник является многофункциональным прибором и может работать с внешними датчиками различного типа: электромагнитными EMD-257 и MED-127, акустическими AD-327, AD-257 и ADM-227, датчиком контроля качества изоляции DKI-117M, датчиком-определителем дефектов коммуникаций DODK-117M, накладной рамкой NR-117М, клещами индукционными CI-110 (CI-105).
- При работе с акустическим — диапазон частот 0.03…2.2 кГц с возможностью устранения звуковых частот, находящихся вне полосы, занимаемой звуком дефекта.
- При работе с электромагнитным датчиком — широкий набор рабочих частот: 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц, «Широкая полоса» 50…8600 Гц, двухчастотные режимы 1024 Гц / 2048 Гц и 1024 Гц / 8192 Гц.
- Класс защиты корпуса от внешних воздействий IP54.
Рекомендуемые области применения течеискателя Успех АТ-424НД
- ЖКХ
- Теплосети
- Водоканал
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Трассопоисковый приемник АП-027M | 1 шт. |
| 2 | Комплект акустического датчика AD-257 | 1 шт. |
| 3 | Комплект акустического малогабаритного датчика ADM-227 | 1 шт. |
| 4 | Электромагнитный датчик EMD-257 | 1 шт. |
| 5 | Головные телефоны | 1 шт. |
| 6 | Держатель для приемника АП-027.00.010 | 1 шт. |
| 7 | Батарейки для приемника (AA) | 4 шт. |
| 8 | Крестовая отвертка | 1 шт. |
| 9 | Кабель для подключения внешнего аккумулятора AP027.02.030 | 1 шт. |
| 10 | Сумка для комплекта (чехол 53207) | 1 шт. |
| 11 | Руководство по эксплуатации | 2 шт. |
| 12 | Паспорт | 1 шт. |
Дополнительная комплектация течеискателя Успех АТ-424НД
| № | Наименование |
|---|---|
| 1 | Комплект аккумуляторов и зарядное устройство для приемника АП-027M |
Технические характеристики
| Параметр | Электромагнитный трассо-дефектопоиск | Акустический трассо-дефектопоиск |
|---|---|---|
| Вид принимаемого сигнала | непрерывный / прерывистый | монотонный / импульсный |
| Частоты цифровой фильтрации | Центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц | Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц; Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц |
| Двухчастотные режимы 1024 Гц + 2048 Гц, 1024 Гц + 8192 Гц | ||
| «Широкая полоса» | 0,05…8,6 кГц | 0,09…2,20 кГц / 0,03…0,50 кГц |
| Визуальная индикация | ЖКИ: — символы и значения выбираемых режимов и параметров; — анимированная шкала уровня входного сигнала; — цифровое значение и анимированная шкала уровня выходного сигнала; — график (движущаяся диаграмма) уровня выходного сигнала; — частотный спектр выходного сигнала; — цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» |
|
| Звуковая индикация | Головные телефоны — натуральный широкополосный или отфильтрованный сигнал | |
| Головные телефоны — синтезированный звук ЧМ | — | |
| Встроенный излучатель — синтезированный звук ЧМ | ||
| Питание | напряжение 4…7 В: — аккумуляторы «тип АА» 1,2 В 4 шт. — щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.; — внешний аккумулятор |
|
| Количество сохраняемых значений в памяти | 30 | |
| Время непрерывной работы, не менее | 20 часов | |
| Диапазон эксплуатационных температур | -20…+50ºС | |
| Класс защиты | IP54 | |
| Габаритные размеры | 220x102x42 мм | |
| Масса | 0,46 кг | |
Характеристики акустического датчика AD-257
| Параметр | Значение |
|---|---|
| Габаритные размеры прибора, не более, мм | 60х130 |
| Масса, не более, кг | 0,95 |
Характеристики акустического датчика ADM-227
| Параметр | Значение |
|---|---|
| Масса датчика, кг | 0,225±0,02 |
| Масса штыря, кг | 0,115±0,02 |
| Габаритные размеры датчика, мм (без соединительного провода) | 105(+2)x31(+1) |
| Габаритные размеры штыря, мм | 190(+2)x29(+1) |
Характеристики электромагнитного датчика EMD-257
| Параметр | Значение |
|---|---|
| Тип преобразователя | резонансная ферритовая магнитная антенна |
| Частота резонанса | 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц |
| Тип питания | от приемника |
| Коммутация резонанса | принудительная (управляется приемником) |
