Описание
| Производитель: | Россия |
| Гарантия: | 1 год |

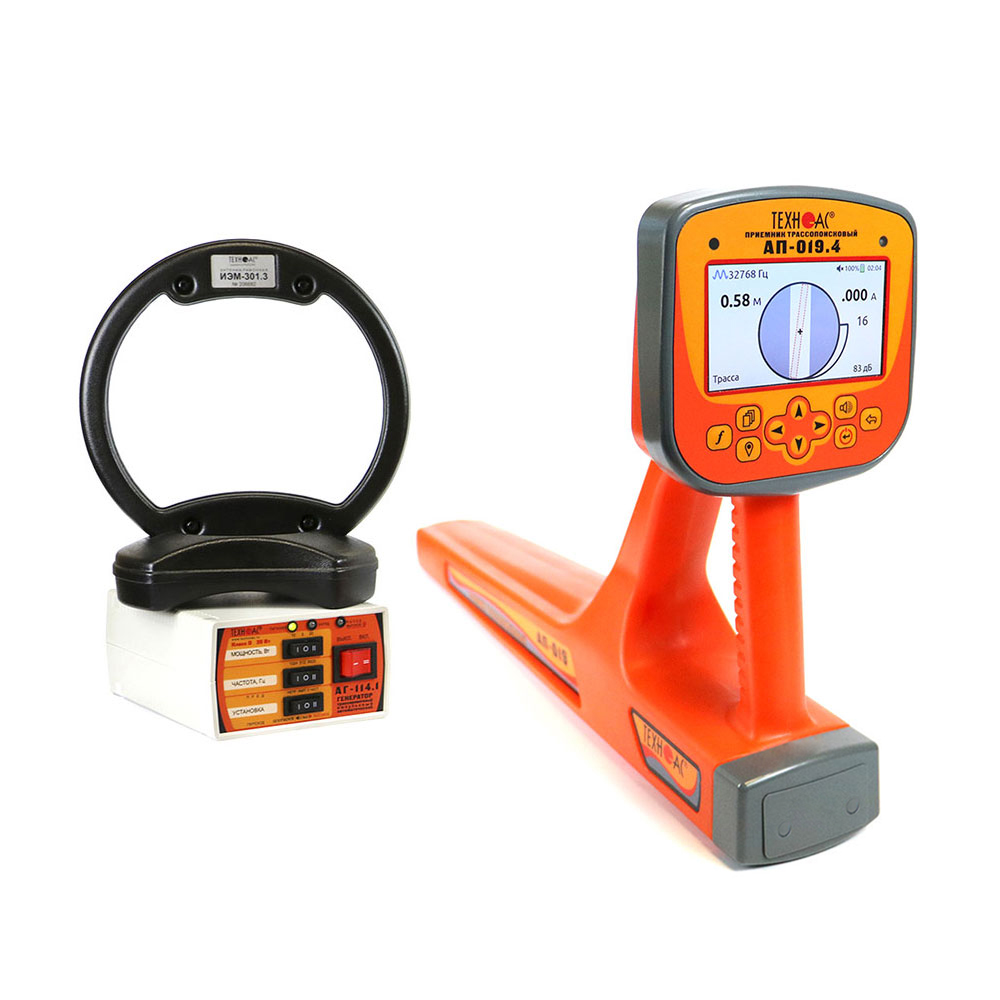

Трассопоисковый комплект для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов).
В составе комплекта приемник в виде моноблока с большим ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 30 м, а также величины тока в линии, а также компактный автономный генератор с выходной мощностью до 20 Вт и дальностью работы до 3 км.
Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.
Назначение трассоискателя Успех АГ-309.20Ц
- Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 30 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 3 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Определение мест повреждения кабельных линий.
- Обследование участков местности перед проведением земляных работ.

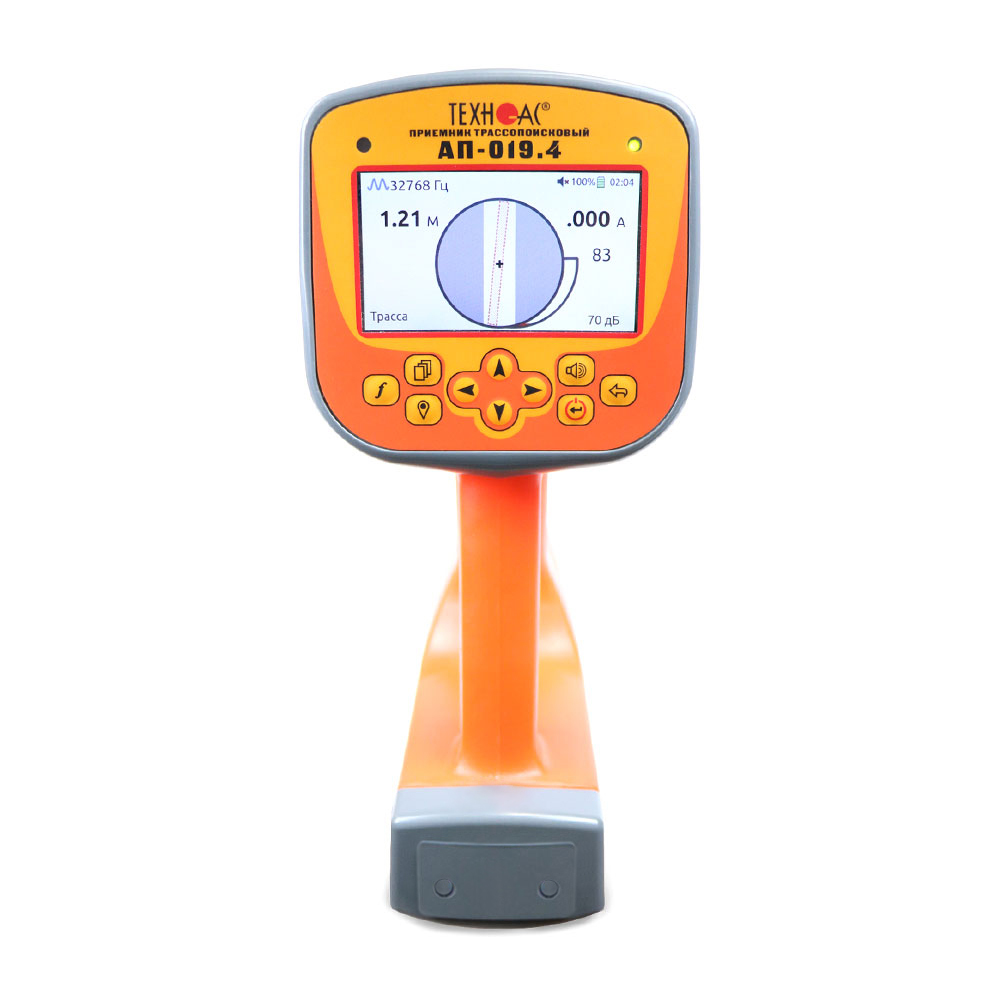

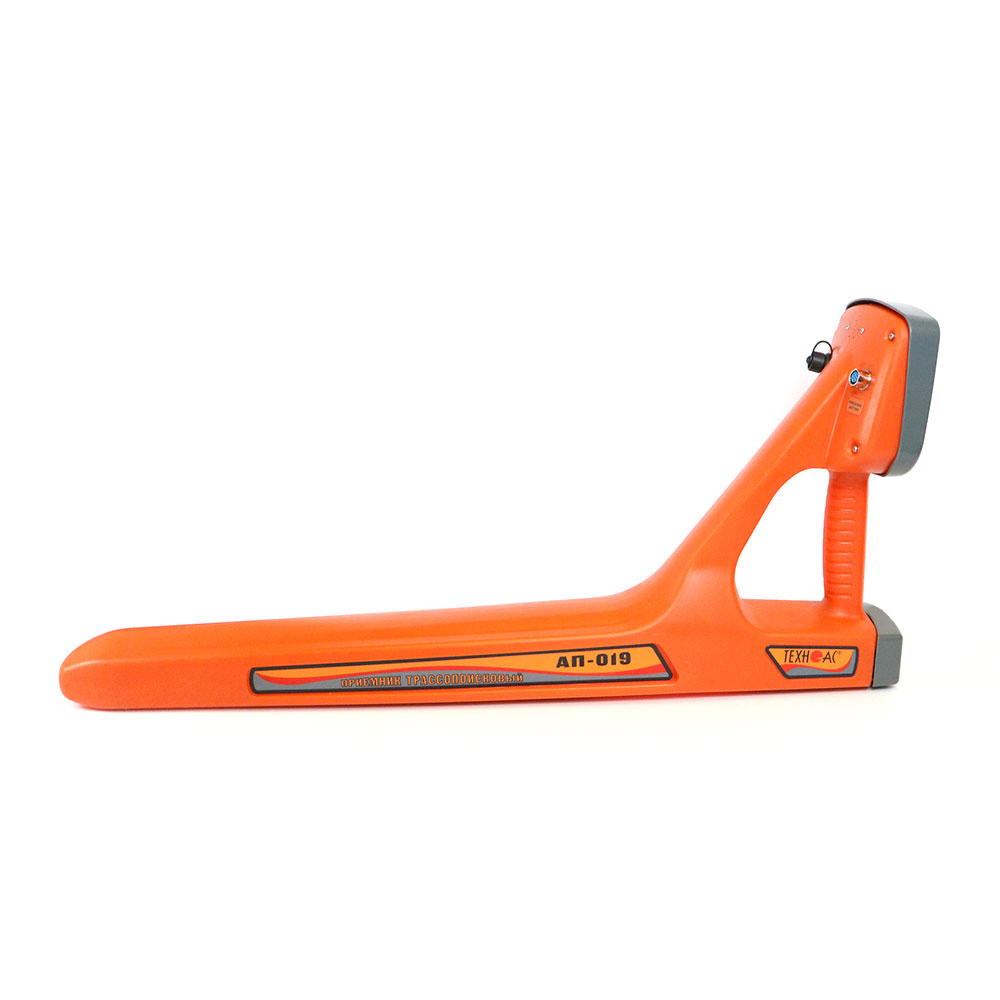

Особенности приемника АП-019.4
- Современный цифровой трассопоисковый приемник-моноблок.
- Цветной дисплей с автоматической и ручной регулировкой яркости.
- Температура эксплуатации от -30 до +50°С.
- Широкий набор рабочих частот: 50 Гц, 60 Гц, 100 Гц, 120 Гц, 512 Гц, 1024 Гц, 8192 Гц, 32768 Гц, двухчастотный режим 1024/2048 Гц, широкая полоса 50…7000 Гц и широкая полоса 7…14 кГц.
- Широкий набор режимов индикации: «Трасса», «Ноль», «Пик», «График Макс», «График Мин», «Мин./Макс.», «2F 1024/2048».
- Возможность выбора активных рабочих частот и режимов работы.
- Функция «Компас», шкалы и смещающиеся во времени графики изменения уровней входных сигналов на дисплее прибора позволяют оператору максимально эффективно использовать возможности прибора.
- Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
- Встроенный динамик с регулировкой уровня громкости.
- Настраиваемый режим «Сон» для экономии заряда батарей.
- Дополнительные функции при подключении внешних датчиков.
- Меню на двух языках (русский и английский).
- Возможность подключения внешнего аккумулятора Power Bank.

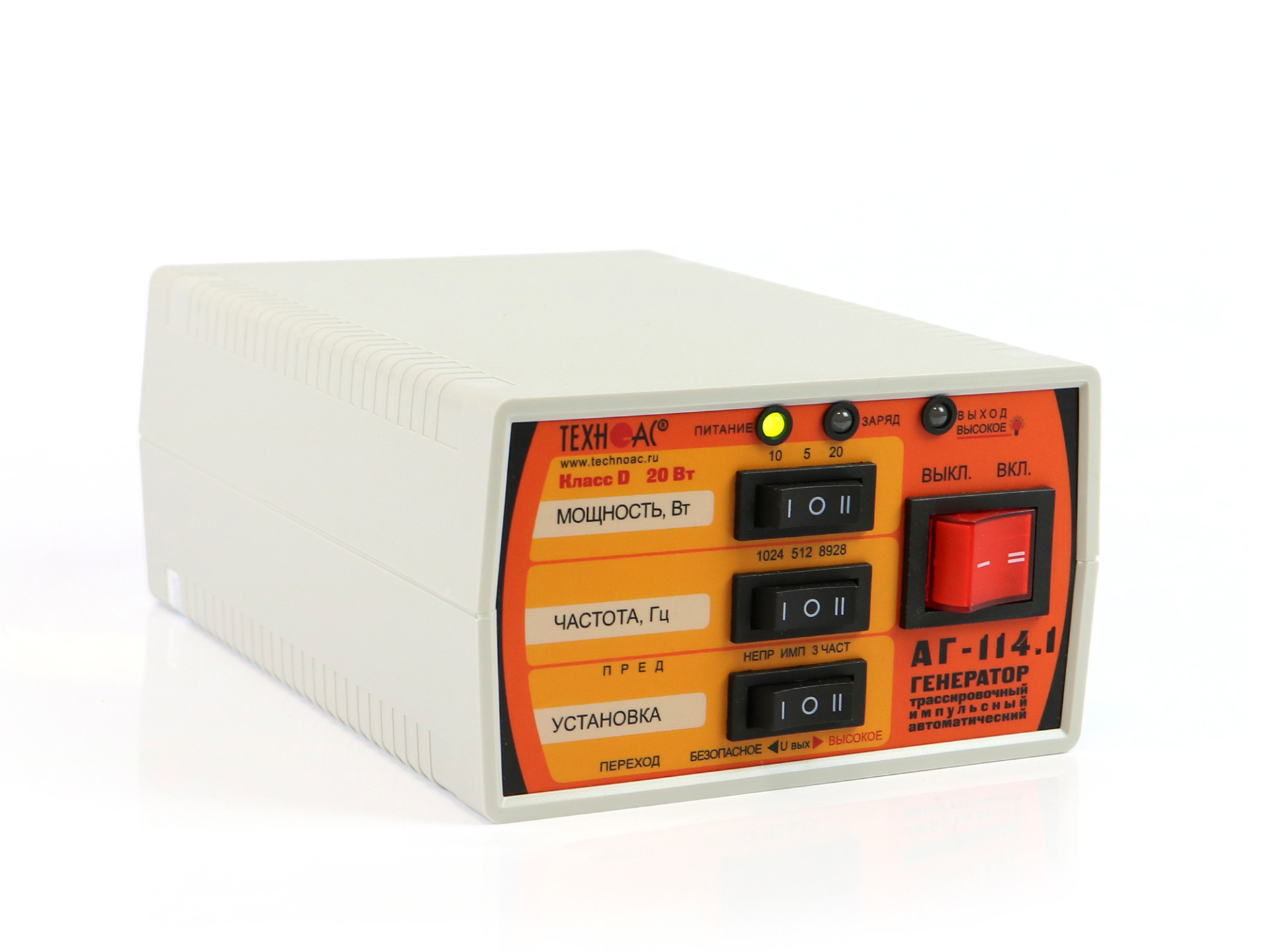

Особенности генератора АГ-114.1
- Прост в эксплуатации и не требует высокой квалификации персонала.
- Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
- Возможность выбора мощности в зависимости от решаемых задач.
- Автоматическое повторное согласование при изменении мощности.
- Длительное время непрерывной работы от собственного аккумулятора.
- Небольшие габариты и вес.
Режимы индикации приемника АП-019.4
Режим «Трасса»
Режим «Ноль»
Режим «Пик»
Режим «График Макс.»
Режим «График Мин.»
Режим «Мин./Макс.»
Режим «2F 1024/2048»
Рекомендуемые области применения трассоискателя Успех 309.20Ц
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Трассопоисковый приемник АП-019.4 | 1 шт. |
| 2 | Генератор АГ-114.1 | 1 шт. |
| 3 | Индукционная антенна ИЭМ-301.3 | 1 шт. |
| 4 | Источник питания AG114M.02.020 | 1 шт. |
| 5 | Кабель для подключения внешнего аккумулятора АГ120.02.020 | 1 шт. |
| 6 | Кабель выходной АГ120.02.050 | 1 шт. |
| 7 | Кабель для заземления АГ105.02.020 | 1 шт. |
| 8 | Контакт магнитный АГ120.02.090 | 2 шт. |
| 9 | Штырь заземления АГ110.02.004 | 2 шт. |
| 10 | Батарейки для приемника | 4 шт. |
| 11 | Зарядное устройство HD-8992A | 1 шт. |
| 12 | Сумка для индукционной антенны ИЭМ-301.3 (чехол 53107) | 1 шт. |
| 13 | Сумка для генератора АГ-114.1 (чехол 53163) | 1 шт. |
| 14 | Сумка для приемника (чехол 53212) | 1 шт. |
| 15 | Сумка для комплекта (чехол 53222) | 1 шт. |
| 16 | Руководство по эксплуатации | 3 шт. |
| 17 | Паспорт | 1 шт. |
Дополнительная комплектация трассоискателя Успех АГ-309.20Ц
| № | Наименование |
|---|---|
| 1 | Комплект аккумуляторов и зарядное устройство для приемника АП-019 |
Технические характеристики
Характеристики трассопоискового приемника АП-019.4
| Параметр | Значение |
|---|---|
| Частоты фильтров | 50(60) / 100(120) / 512/ 1024 / 8192 / 32768 Гц |
| Диапазон частот «Широкая полоса» | 0,05…7,00 кГц; 7,00…14,00 кГц |
| Диапазон частот «Две частоты» | 1024 / 2048 Гц |
| Динамический диапазон входных сигналов | 140 дБ |
| Количество встроенных датчиков | 5 |
| Максимальная чувствительность (33 кГц) | 5 мкА на расстоянии 1 м |
| Подключаемые внешние датчики | ДКИ-117, ДОДК-117, МЭД-127, NR-117M, КИ-105/ХХ, КИ-110/ХХ производства «ТЕХНО-АС» |
| Управление чувствительностью (усилением сигнала) | — полуавтоматическое / ручное (по выбору); — автоматическое для режима «Трасса» |
| Определение глубины залегания коммуникации | — 0,01….30,00 м; — автоматически в режиме «Трасса» |
| Точность определения глубины залегания | ±5 см при глубине до 1 м, ±5% при глубине свыше 1 м |
| Измерение «сигнального» тока в коммуникации | — 0,001….50,00 А; — автоматически в режиме «Трасса» |
| Точность определения оси коммуникации | ±5 см при глубине до 1 м, ±5% от глубины залегания при глубине свыше 1 м |
| Работа с импульсными сигналами | при работе с генераторами «ТЕХНО-АС» |
| Визуальная индикация | цветной дисплей 480х272 px, автоматическая и ручная регулировка яркости |
| Режимы индикации | «Трасса», «Ноль», «Пик», «График Макс», «График Мин», «Мин./Макс.», «2F 1024/2048» |
| Звуковая индикация | — синтезированный звук с ЧМ; — звуковая индикация нажатия кнопок |
| Источник питания | — 4 Li-ion батареи 3,7 В, 3200 мАч; — внешний аккумулятор (Power Bank) |
| Режим «Сон» | 0…23 час 59 мин |
| Время непрерывной работы от одного комплекта Li-ion батарей | не менее 8 часов при яркости экрана <50% |
| Диапазон температур эксплуатации / хранения | -30…+50 / -30…+60°С |
| Степень защиты корпуса | IP54 |
| Габаритные размеры | 330х140х700 мм |
| Вес, не более | 2,45 кг |
Характеристики трассировочного генератора АГ-114.1
| Параметр | Значение |
|---|---|
| Частоты генерируемого сигнала, Гц | |
| Частота 1 | 512±0,25 |
| Частота 2 | 1024±0,5 |
| Частота 3 | 8192±4 |
| Режимы генерации | |
| Режим 1 | непрерывный |
| Режим 2 | импульсные посылки |
| Режим 3 | импульсный трехчастотный |
| Длительность импульса, мс | |
| Режим 2, 3 | 100 |
| Частота следования импульсов, Гц | |
| Режим 2 | 1 |
| Режим 3 | 2 |
| Мощность, отдаваемая генератором в нагрузку, Вт | |
| Мощность 1 («5 Вт») | 5±1,25 |
| Мощность 2 («10 Вт») | 10±2,5 |
| Мощность 3 («20 Вт») | 20±5 |
| Допустимое сопротивление нагрузки, Ом | любое |
| Диапазон сопротивлений согласованной нагрузки, Ом | |
| Мощность 1 («5 Вт») | 0,3…1000 |
| Мощность 2 («10 Вт») | 0,3…500 |
| Мощность 3 («20 Вт») | 0,3…250 |
| Напряжение на выходе, В | |
| Ограниченное по умолчанию | 36 |
| Максимальное | 72 |
| Согласование с нагрузкой | автомат., 20-ти ступенчатое |
| Время согласования максимальное,не более, с | 12 |
| Допустимое внешнее напряжение питания, В | 11…15 |
| Источники питания | |
| Встроенный аккумулятор: — напряжение, В — емкость, Ач |
12 2,2 |
| Сетевой блок | 15 В / 4 А max |
| Время зарядки штатного аккумулятора не более, ч | 5 |
| Габаритные размеры генератора, не более, мм | 190х140х80 |
| Вес генератора в чехле, не более, кг | 2,5 |
Характеристики индукционной антенны ИЭМ-301.3
| Параметр | Значение |
|---|---|
| Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
| Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 |
| Тип корпуса | пластмассовый, герметичный |
