Описание
| Производитель: | Россия |
| Номер в реестре СИ: | 92963-24 |

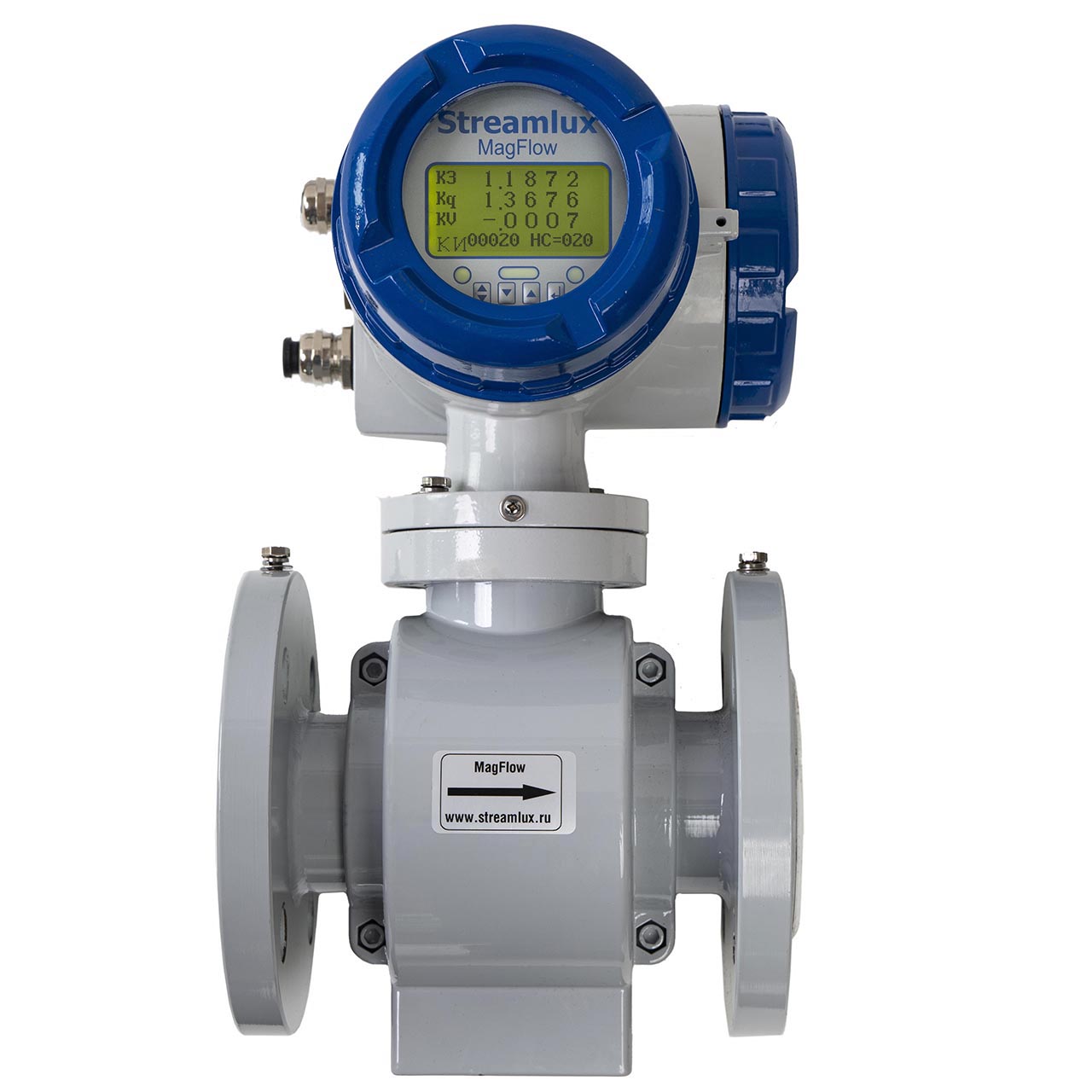

Электромагнитные расходомеры Streamlux MagFlow 1100 — это высокоточные приборы, предназначенные для непрерывного измерения расхода самых разнообразных жидкостей. Они отлично работают на питьевой и технической воде с электропроводностью свыше 5 мкСм/см, а также на теплоносителе.
Эти расходомеры безупречно справляются с измерением хозяйственно-бытовых и промышленных стоков, идеально подходят для работы с сильно загрязненными или загазованными жидкостями и пульпами. Их используют на производствах для учета расхода пульп и даже цементных растворов.
ОБЛАСТИ ПРИМЕНЕНИЯ:
- Чистая вода
- Морская вода
- Теплоноситель
- Хозяйственно-бытовые стоки
- Промышленные стоки
- Пластовые воды
- Фекальная канализация
- Цементные растворы
- Лаки / Краски
Для промышленных предприятий предлагается специальное исполнение расходомера с электродами из титана, монеля, хастеллоя или тантала, а также платины и карбида вольфрама
ПРИМЕНЕНИЕ В АГРЕССИВНЫХ СРЕДАХ:
Фторопластовая или керамическая футеровка внутренней поверхности измерительного участка, позволяет использовать прибор с любыми агрессивными жидкостями:
- Кислоты
- Щелочи
- Растворители
- Жидкие минеральные удобрения
Стандарты фланцевого соединения могут быть выбраны из DIN, ANSI, JIS и других соответствующих норм. Для всех моделей предусмотрен расширенный набор аналоговых и цифровых портов: 4…20 мА, импульсный, аварийный сигнал, связь по RS-485 и Modbus (HART). Доступны комплектации как с питанием от сети, так и с автономным питанием от литиевой батареи.
ИСПОЛЬЗОВАНИЕ ПРИБОРА В СТЕСНЕННЫХ УСЛОВИЯХ:
В случае, когда необходимо установить прибор в тесных условиях, используется бесфланцевое исполнение “сэндвич”.
Соединение типа «сэндвич» позволяет устанавливать их в самых ограниченных пространствах помещений узлов учета. Взаимозаменяемость между различными стандартами фланцевых соединений делает этот расходомер поистине универсальным.
ИЗМЕРЕНИЕ ПРИ СВЕРХВЫСОКОМ ДАВЛЕНИИ:
При очень высоком давлении (до 42 МПа) используется модификация расходомера сверхвысокого давления, разработанная специально для надежного измерения среды в условиях высокого давления и наличия механических включений.
Она является наиболее доступным решением для трубопроводов с экстремально высоким давлением и чаще всего применяются на нефтяных месторождениях для систем поддержания пластового давления (ППД) и устанавливаются в узлах водораспределительного блока.
Этот универсальный прибор используются для измерения объема воды, закачиваемой в нагнетательные скважины систем ППД на нефтяных месторождениях, а применяются на магистральных трубопроводах и в некоторых технологических процессах.
Принцип работы
Принцип измерения электромагнитных расходомеров основан на явлении электромагнитной индукции, согласно которому в проводнике, движущемся в однородном магнитном поле, наводится ЭДС, пропорциональная индукции этого поля, длине проводника и скорости движения проводника.
Если жидкость проводит ток, её перемещение поперёк линий магнитного поля приведёт к возникновению ЭДС, пропорциональной скорости потока.
На практике эта схема реализуется путём установки электромагнитов таким образом, чтобы линии магнитного потока были перпендикулярны потенциальному перемещению потока жидкости, а также установкой пары электродов, фиксирующих наведённую движением потока ЭДС.
Комплектация
Базовая комплектация электромагнитного расходомера MagFlow 1100 включает в себя оптимально сбалансированный набор опций и подходит для решения большинства задач измерения расхода воды и любых других жидкостей.
Технические характеристики
|
Диаметр номинальный, мм. |
DN10…DN1600 |
|
Материал корпуса |
Нержавеющая сталь, Сталь |
|
Материал электродов |
Нержавеющая сталь 316L Титановый сплав Монель (никелевый сплав) Хастеллой Карбид вольфрама Керамика (по спецзаказу) |
|
Внутреннее покрытие (футеровка) |
Хлоропреновый каучук (DN10…DN2200) Фторопласт PTFE (DN10…DN500) Полиуретан (DN10…DN500) Керамика (по спецзаказу) |
|
Присоединение |
Фланец Сэндвич |
|
Минимальный расход, м3/ч |
0,014 |
|
Температура рабочей среды, °C |
-25…+80 (покрытие FEP, PTFE) -25…+60 (покрытие Хлоропрен) -40…+180 (покрытие FEP с установленными ребрами охлаждения) |
|
Температура окружающей среды, °C |
-10…+60 |
|
Влажность относительная, % |
не более 85 |
|
Давление рабочей среды, МПа |
0,6 — 42 |
|
Погрешность, % |
±0,5 (спецзаказ — 0,25%) |
|
Электропроводность, мкСм/см |
>5 (>20 для деминерализованной воды) |
|
Класс защиты |
IP65 (Моноблок или выносной) IP68 (Выносной преобразователь) |
|
Питание |
Переменное 85-240В Постоянное 20…36В Автономное Литиевая батарея |
|
Импульсный сигнал вых., л/имп |
0,001…1000 (настраиваемый) |
|
Токовый сигнал вых., мА |
4…20 (HART) |
|
Цифровой выход |
RS485 (MODBUS, PROFIBUS) |
|
Архив (опция) |
Ежечасно Ежедневно Ежемесячно |
|
Облачный сервис (опция) |
Бесплатное ПО Доступ к показателям расхода из любой точки мира |
|
Длина кабеля (выносной преобразователь) |
В базе — 5м Максимум — 100м |
Диапазон расхода в зависимости от скорости потока и номинального диаметра
|
Диапазон расхода (м3/ч) |
||||
|
DN, мм |
Qmin при V=0,05 м/с |
Qn1 при V=0,2 м/с |
Qn2 при V=0,5 м/с |
Qn3 при V=10 м/с |
|
10 |
0,014 |
0,057 |
0,141 |
2,827 |
|
15 |
0,032 |
0,127 |
0,318 |
6,362 |
|
20 |
0,057 |
0,226 |
0,565 |
11,310 |
|
25 |
0,088 |
0,353 |
0,884 |
17,671 |
|
32 |
0,145 |
0,579 |
1,448 |
28,953 |
|
40 |
0,226 |
0,905 |
2,262 |
45,239 |
|
50 |
0,353 |
1,414 |
3,534 |
70,686 |
|
65 |
0,597 |
2,389 |
5,973 |
119,459 |
|
80 |
0,905 |
3,619 |
9,048 |
180,956 |
|
100 |
1,414 |
5,655 |
14,137 |
282,743 |
|
125 |
2,209 |
8,836 |
22,089 |
441,786 |
|
150 |
3,181 |
12,723 |
31,809 |
636,173 |
|
200 |
5,655 |
22,619 |
56,549 |
1130,973 |
|
250 |
8,836 |
35,343 |
88,357 |
1767,146 |
|
300 |
12,723 |
50,894 |
127,235 |
2544,690 |
|
350 |
17,318 |
69,272 |
173,180 |
3463,606 |
|
400 |
22,619 |
90,478 |
226,195 |
4523,893 |
|
450 |
28,628 |
114,511 |
286,278 |
5725,553 |
|
500 |
35,343 |
141,372 |
353,429 |
7068,583 |
|
600 |
50,894 |
203,575 |
508,938 |
10178,760 |
|
700 |
69,272 |
277,088 |
692,721 |
13854,424 |
|
800 |
90,478 |
361,911 |
904,779 |
18095,574 |
|
900 |
114,511 |
458,044 |
1145,111 |
22902,210 |
|
1000 |
141,372 |
565,487 |
1413,717 |
28274,334 |
|
1200 |
203,575 |
814,301 |
2035,752 |
40715,041 |
|
1400 |
277,088 |
1108,354 |
2770,885 |
55417,694 |
|
1600 |
361,911 |
1447,646 |
3619,115 |
72382,295 |
