Описание
| Производитель: | Россия |
| Номер в реестре СИ: | 75355-19 |

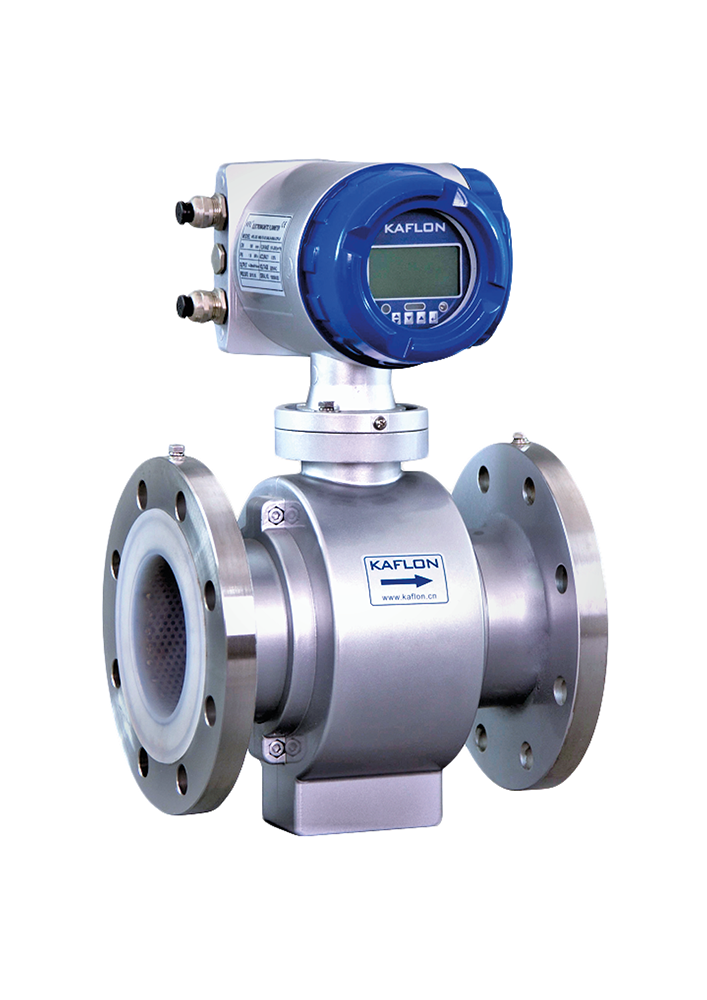

Электромагнитные расходомеры KL-DC MAG 1000 — это высокоточные приборы для непрерывного измерения расхода практически любых типов жидкостей. Они отлично работают на обычной питьевой или технической воде с электрической проводимостью более 5 мкСм/см, а также на теплоносителе.
Электромагнитные расходомеры KL-DC MAG 1000 блестяще справляются с любыми хозяйственно-бытовыми или промышленными стоками, подходят для сильнозагрязненных или загазованных жидкостей и пульп. Их ставят на производствах для измерения расхода пульп и даже цементных растворов.
ПРИМЕНЯЮТСЯ ДЛЯ ИЗМЕРЕНИЙ:
- Чистая вода
- Морская вода
- Теплоноситель
- Хозяйственно-бытовые стоки
- Промышленные стоки
- Фекальная канализация
- Цементные растворы
- Лаки / Краски
Для применения на промышленных предприятиях существует специальное исполнение расходомера с электродами из титана, монеля, хастелоя или тантала. Фторопластовая футеровка внутренней поверхности расходомерного участка позволяет эксплуатировать прибор на любых агрессивных жидкостях.
ИСПОЛЬЗУЮТСЯ ДЛЯ АГРЕССИВНЫХ СРЕД:
- Кислоты
- Щелочи
- Растворители
- Минеральные удобрения
Стандарт фланцевого соединения может быть выбран из DIN, ANSI, JIS и других соответствующих стандартов. Для всех моделей предлагается расширенный набор аналоговых и цифровых портов: 4…20 мА, импульсный, аварийный сигнал, коммуникация по RS-485 и Modbus (HART). Доступны комплектации, как с работой от сети, так и с автономным питание от литиевой батареи.
Принцип работы
Принцип измерения электромагнитных расходомеров основан на явлении электромагнитной индукции, согласно которому в проводнике, движущемся в однородном магнитном поле, наводится ЭДС, пропорциональная индукции этого поля, длине проводника и скорости движения проводника.
Если жидкость проводит ток, её перемещение поперёк линий магнитного поля приведёт к возникновению ЭДС, пропорциональной скорости потока.
На практике эта схема реализуется путём установки электромагнитов таким образом, чтобы линии магнитного потока были перпендикулярны потенциальному перемещению потока жидкости, а также установкой пары электродов, фиксирующих наведённую движением потока ЭДС.
Комплектация
Базовая комплектация электромагнитного расходомера KL-DC MAG 1000 включает в себя оптимально сбалансированный набор опций и подходит для решения большинства задач измерения расхода воды и любых других жидкостей.
Технические характеристики
|
Диаметр номинальный, мм |
DN10…DN2200 |
|
Материал корпуса |
Алюминий (DN10…DN100) Сталь (DN125…DN2200) Нержавеющая сталь (DN125…DN2200) |
|
Материал электродов |
Нержавеющая сталь AISI 316L Титановый сплав Монель (никелевый сплав) Карбид вольфрама Керамика (по спецзаказу) |
|
Внутреннее покрытие (футеровка) |
Хлоропреновый каучук (DN10…DN2200) Фторопласт PTFE (DN10…DN500) Полиуретан (DN10…DN500) Керамика (по спецзаказу) |
|
Минимальный расход, м3/ч |
0,06 |
|
Присоединение |
Фланцы Сталь Нержавеющая сталь |
|
Температура рабочей среды, °C |
-25…+180 |
|
Температура окружающей среды, °C |
-10…+50 |
|
Влажность относительная, % |
≤ 75 |
|
Давление рабочей среды, бар |
1,6-4,0 МПа |
|
Погрешность, % |
±0,5 |
|
Электропроводность, мкСм/см |
От 5 и более |
|
Класс защиты |
IP65 (Моноблок или выносной) IP67 (Моноблок ) IP68 (Выносной преобразователь) |
|
Питание |
Переменное 85-240В Постоянное 20…36В Автономное Литиевая батарея |
|
Импульсный сигнал вых., л/имп |
0,001…1000 (настраиваемый) |
|
Токовый сигнал вых., мА |
4…20 (HART) |
|
Цифровой выход |
RS485 (MODBUS, PROFIBUS) |
|
Архив (опция) |
Ежечасно Ежедневно Ежемесячно |
|
Облачный сервис (опция) |
Бесплатное ПО Доступ к показателям расхода из любой точки мира |
|
Длина кабеля (выносной преобразователь) |
В базе — 5м Максимум — 100м |
Метрологические характеристики
| Диаметр номинальный, DN | Диапазон расхода (м3/ч) | ||||
| мм | 0,2 м/с | 0,5 м/с | 10 м/с | 12 м/с | 15 м/с |
| 10 | 0,06 | 0,14 | 2,8 | 3,4 | 4,2 |
| 15 | 0,13 | 0,32 | 6,4 | 7,6 | 9,5 |
| 20 | 0,23 | 0,57 | 11 | 14 | 17 |
| 25 | 0,35 | 0,88 | 18 | 21 | 27 |
| 32 | 0,58 | 1,5 | 29 | 35 | 43 |
| 40 | 0,9 | 2,3 | 45 | 54 | 68 |
| 50 | 1,4 | 3,5 | 71 | 85 | 106 |
| 65 | 2,4 | 6 | 119 | 143 | 179 |
| 80 | 3,6 | 9,1 | 181 | 217 | 271 |
| 100 | 5,7 | 14 | 283 | 339 | 424 |
| 125 | 8,8 | 22 | 442 | 530 | 663 |
| 150 | 13 | 32 | 636 | 763 | 954 |
| 200 | 23 | 57 | 1130 | 1360 | 1700 |
| 250 | 35 | 88 | 1770 | 2120 | 2650 |
| 300 | 51 | 127 | 2550 | 3060 | 3820 |
| 350 | 69 | 173 | 3470 | 4160 | 5200 |
| 400 | 90 | 226 | 4530 | 5430 | 6790 |
| 450 | 115 | 286 | 5730 | 6870 | 8590 |
| 500 | 141 | 353 | 7070 | 8480 | 10600 |
| 600 | 204 | 509 | 10180 | 12220 | 15270 |
| 700 | 277 | 693 | 13860 | 16630 | 20780 |
| 800 | 362 | 905 | 18100 | 21720 | 27140 |
| 900 | 458 | 1150 |
22900 |
27480 | 34350 |
| 1000 | 565 | 1420 | 28280 | 33930 | 42410 |
| 1200 | 814 | 2035 | 40714 | 48857 | 61072 |
