Описание
| Производитель: | Rohde Schwarz, Германия |
| Номер в реестре СИ: | 50578-12 |

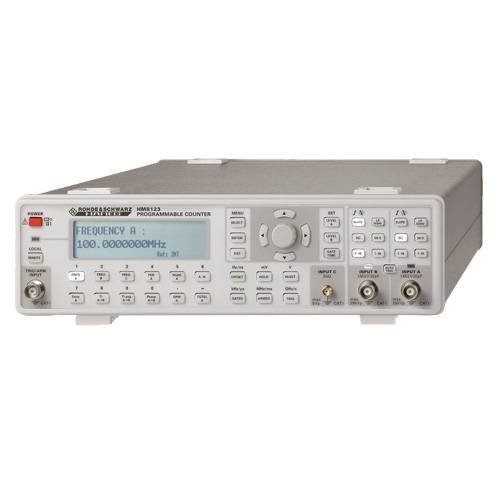

Универсальный частотомер Rohde Schwarz HM8123-X – это трехканальный лабораторный прибор общего назначения, который может применяться в ходе контроля частотных параметров и фазовых характеристик различных устройств, а также для измерения временных интервалов с наносекундной точностью. От базовой модели модификация «X» отличается улучшенной температурной стабильностью и пониженным показателем старения опорного генератора, благодаря чему подходит для прецизионных приложений с высокими требованиями к достоверности измерений.
Функциональные возможности
Цифровой частотомер Rohde & Schwarz HM8123-X оборудован двумя идентичными каналами с рабочим диапазоном 0,001 Гц – 200 МГц и дополнительным высокочастотным входом 100 МГц – 3 ГГц. С помощью прибора можно определять количество импульсов за единицу времени контролировать длительность и период сигналов, коэффициент заполнения и др.
Парные входы будут полезны для относительных измерений с усреднением, контроля межфазового сдвига прямоугольных импульсов и отслеживания временных параметров, когда один сигнал служит для запуска процесса, а второй – для его остановки. Разрешение получаемых результатов тем выше, чем продолжительнее время усреднения. Запуск и стробирование может производиться по внутренней команде или от внешнего источника сигнала.
При подключении импульсного датчика Rohde & Schwarz HM8123-X способен контролировать скорость вращения механических устройств и приводов различного типа. Для повышения базовой точности можно задействовать внешний источник опорного сигнала.
Особенности
- Улучшение характеристик частотомера по сравнению с базовой моделью достигнуто за счет кварцевого генератора с системой термостатирования.
- Прямой доступ к функциям. Каждой команде соответствует отдельная кнопка, что упрощает управление и повышает наглядность.
- Изменяемый импеданс дает возможность подстроить тестовую схем как под радиотехническую аппаратуру, так и под электросиловое оборудования.
- Регулируемый аттенюатором уровень сигнала на входе и низкочастотный фильтр повышают точность измерений за счет минимизации влияния шумовых помех.
- Дистанционное управление через сдвоенный порт USB-RS232 либо с использованием опционального интерфейса GPIB.
Технические характеристики
| HM8123 (3 ГГц) | ||
|---|---|---|
| Диапазон измеряемых частот | 0,001 Гц – 3 ГГц | |
| входы А, В: 0,001 Гц – 200 МГц сигналы синусоидальной и импульсной формы; | ||
| вход С: 100 МГц – 3 ГГц сигналы синусоидальной формы | ||
| Диапазон измеряемых периодов | 5 нс – 10,000 с | |
| Диапазон измерения временных интервалов | 10 нс – 10,000 с | |
| (вход А = старт; вход В = стоп) | ||
| Длительность импульсов | > 5 нс | |
| Входное сопротивление | входы А, В: 1 МОм/50 Ом, входная емкость 30 пФ | |
| вход С: 50 Ом | ||
| Чувствительность | входы А,В: | |
| U скз = 25 мВ в диапазоне частот от 0,001 Гц до 80 МГц; | ||
| (U пик = 80 мВ для сигналов импульсной формы) | ||
| U скз = 65 мВ в диапазоне частот от 80 МГц до 200 МГц; | ||
| U скз = 50 мВ в диапазоне частот от 20 Гц до 80 МГц в режиме автозапуска; | ||
| вход С: | ||
| U скз = 30 мВ в диапазоне частот от 100 МГц до 1 ГГц; | ||
| U скз = 80 мВ в диапазоне частот от 1 ГГц до 3 ГГц | ||
| Максимальное входное напряжение | входы А,В: | |
| при 50 Ом: U скз = 5 В | ||
| при 1 МОм: U пост + пик = 250 В в диапазоне частот до 440 МГц; U скз = 8 В на 1 МГц; | ||
| вход С: | ||
| U пост + пик = 5 В | ||
| Относительная погрешность измерения частоты сигналов, не более | Определяется по формуле: df=±(d0+t p/t сч + d зап) где d зап=Uвх.шум/Uпик-пик/t |
|
| где: d0 – относительная погрешность по частоте внутреннего кварцевого генератора или внешнего источника опорного сигнала; | ||
| d зап – относительная погрешность, обусловленная системой запуска; | ||
| t сч – установленное время счета прибора, с; | ||
| tр = 1,25 ×10 -8 – разрешающая способность измерения, с; | ||
| Uвх.шум – входной шум прибора, не более 100 мкВ; | ||
| Uпик-пик – пиковая амплитуда сигнала в точке запуска; | ||
| t- время нарастания сигнала в точке запуска, с | ||
| Относительная погрешность измерения периода сигналов, не более | Определяется по формуле: ±(d0 + t p/t сч + d зап) | |
| Относительная погрешность измерения временных интервалов, не более | ||
| ±(d0 + (t p+t сист)/Δτ + d зап) где: d0 – относительная погрешность по частоте внутреннего кварцевого генератора или внешнего источника опорного сигнала; |
||
| τр= 10 нс (0,1 пс – 10 нс – в режиме «усреднения») – разрешающая способность измерения; | ||
| τсист = 4 нс – систематическая погрешность; | ||
| d зап – относительная погрешность, обусловленная системой запуска; | ||
| Δτ – значение измеряемого временного интервала, с | ||
| Параметры опорного кварцевого генератора | — номинальная частота: 10 МГц; | |
| — температурная стабильность: | ||
| для HM8123 (TCXO) ± 0,5 × 10-6 | ||
| для HM8123-X (OCXO) ± 1,0 × 10-8 | ||
| — старение: | ||
| для HM8123 (TCXO) <0,05 × 10-6 в день | ||
| для HM8123-X (OCXO) ≤ ± 1,0 × 10-9 в день | ||
| Питание прибора | Напряжение питания поддерживает автоматически | |
| от 105 до 253 В; | ||
| частота сети (55 ± 5) Гц; | ||
| потребляемая мощность 20 ВА, не более | ||
| Габаритные размеры (длина, ширина, высота) | 365 × 285 × 75 мм | |
| Масса | 4,0 кг | |
| Рабочие условия применения | ||
| — температура окружающей среды | От плюс 5 до плюс 40 °С; | |
| — влажность | от 5 до 80 %; | |
| — атмосферное давление | от 60 до 106 кПа | |
| Нормальные условия применения | ||
| — температура окружающей среды | От плюс 15 до плюс 25 °С; | |
| — влажность | от 40 до 80 %; | |
| — атмосферное давление | от 84 до 106 кПа | |
