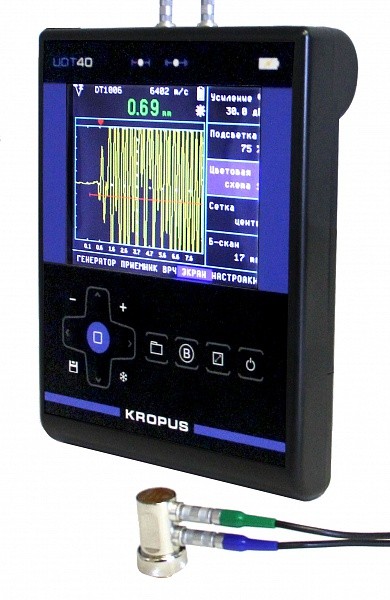

Ультразвуковой толщиномер УДТ-40

В наличии

Задать вопрос
Поделиться

Описание

Производитель:	Россия
Гарантия:	1 год
Номер реестра СИ:	№31416-11
Метролог. поверка:	не включена в стоимость

Области применения ультразвукового толщиномера УДТ-40:

Ультразвуковой толщиномер УДТ-40 — это универсальный прецизионный толщиномер с высокой точностью и достоверностью контроля. Наличие А-скана исключает такие типичные ошибки при измерении толщины, как удвоение показаний, а В-скан позволяет наблюдать профиль дна изделия. Толщиномер реализует различные высокоточные способы контроля толщины – измерение времени по переходу через «ноль», измерение времени между сигналами, измерение толщины металла под покрытиями, ЭМА-контроль и т.д. Наличие встроенных контуров согласования, регулируемой ширины импульса и трех степеней электрического демпфирования позволяет использовать для измерения толщиномером любые преобразователи с частотами от 0,5 до 15 МГц, как совмещенного, так и раздельно-совмещенного (раздельного) типа.

Отличительные особенности ультразвукового толщиномера:

Развертка экрана: от 4 до 400 мм (сталь);
Дисплей: цветной TFT 320 х 240;
Усилитель: широкополосный 0.5 — 15 МГц;
Подключение любых УЗ и ЭМА преобразователей;
Диапазон регулировки усиления 110 дБ;
А-скан, В-скан (профиль дна изделия);
Интерфейс — USB;
Питание: встроенный Li-Pol аккумулятора или внешний блок питания;
Не менее 12 часов работы от аккумуляторов;
Фиксирование минимального значения толщины;
Коррекция V-образности р/с преобразователей;
Копактность и легкость: масса: 870 гр.;
Заморозка А-сигнала;
Измерение толщины по одному сигналу или между двумя сигналами;
Точность индикации толщины: 0.001, 0.01 или 0.1;
Память конфигураций (все параметры прибора и преобразователя);
Память результатов с возможностью просмотра результатов на экране.

https://www.youtube.com/watch?v=5MIsTP6UVvY

Технические характеристики

Технические характеристики толщиномера УДТ-40:

Развертка	мин.: 0 — 4 мм макс.: 0 — 400 мм (сталь)
Диапазон скоростей	1000 — 9999 м/с
Задержка	от 0 мкс до 168 мкс
Демпфирование	50 ом / 1000 ом (до 25 ом в совмещенном режиме)
Входной импеданс	50 ом / 600 ом
Зондирующий импульс	радиочастотный импульс, амплитудой 200 В, с регулируемой частотой и числом периодов
Усилитель широкополосный	0.5-15 МГц (-6 дБ)
Диапазон регулировки усиления	110 дБ, с шагом 0.5, 1, 2 или 6 дБ
Детектирование	радиосигнал
Зоны контроля	две независимых зоны, начало и ширина изменяются во всем диапазоне развертки
Автоматическая Сигнализация Брака (АСБ)	световая и звуковая
Измерение временных интервалов толщиномером	от 0 до первого сигнала в зоне или между сигналами в зонах
Дисплей толщиномера	цветной TFT с регулируемой яркостью, 115 х 85 мм; 320 х 240 точек, три настраиваемые цветовые схемы экрана
Память толщиномера	100 настроек для датчиков 250 результатов измерений с А-сканом, 250 результатов измерений с Б-сканом, 100 числовых файлов измерений размерностью до 50х50 значений
Интерфейс	USB
Разъемы преобразователей толщиномера	Lemo 000
Аккумуляторы	встроенный литий-полимерный аккумулятор 11 В, 5А/ч
Время работы толщиномера от аккумулятора	не менее 12 часов
Питание	внешний блок питания 220 В AC
Рабочее напряжение питания	15 В DC
Диапазон рабочих температур	от -20 C до +55 C
Размер (В x Ш x Д)	205 мм x 160 мм x 43 мм
Вес	0,87 кг
