Описание
| Производитель: | Россия |
| Номер в реестре СИ: | 53482-13 |
| Гарантия: | 24 месяца |

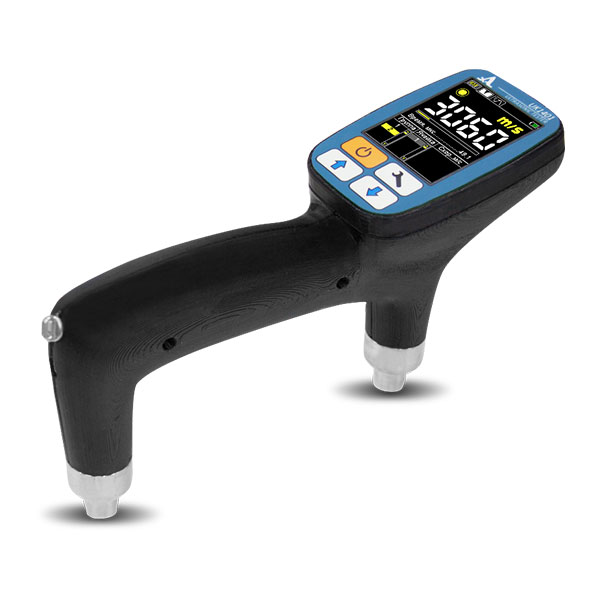

Ультразвуковой тестер UK1401 предназначен для измерений времени и скорости распространения продольных ультразвуковых волн в твёрдых материалах при поверхностном прозвучивании на фиксированной базе с целью определения прочности и целостности материалов и конструкций. Оценка прочности основана на корреляции скорости распространения ультразвуковых волн в материале с его физико-механическими характеристиками и физическим состоянием.
Использование UK1401
Тестер UK1401 предназначен для измерения времени и скорости распространения продольных ультразвуковых волн в твердых материалах при поверхностном прозвучивании на фиксированной базе с целью определения прочности и целостности материалов и конструкций.
Прибор выполнен в моноблочном исполнении в эргономичном корпусе из легкого ударопрочного пластика, что делает его удобным для работы на объектах.
В корпус тестера UK1401 встроены два преобразователя с сухим точечным контактом и независимым пружинным подвесом, что дает уникальную возможность вести контроль без применения контактной жидкости с возможностью нормированного усилия прижатия прибора. Кроме того, данные преобразователи износостойкие и не чувствительны к состоянию поверхности, что позволяет избежать длительной и трудоемкой подготовки поверхности для проведения измерений.
- Определение прочности и целостности бетона. Оценка производится путем корреляции (построения зависимости) времени и скорости распространения ультразвуковых волн в материале с его физико-механическими свойствами и физическим состоянием.
- Поиск приповерхностных дефектов в бетонных сооружениях по аномальному уменьшению скорости или увеличению времени прохождения в дефектном месте.
- Оценка степени анизотропии композитных материалов.
- Оценка степени созревания бетона при строительстве методом монолитного бетона и скользящей опалубки.
- Оценка несущей способности бетонных столбов и опор.
- Оценка глубины трещины, выходящей на поверхность.
- Оценка возраста материала при условии изменения его свойств со временем.
- Оценка пористости и трещиноватости материала.
Особенности UK1401
- Встроенная система автоматической регулировки усиления (АРУ).
- Звуковая индикация приема ультразвуковых сигналов.
- Энергонезависимая память на 50 000 измерений с возможностью сортировки по группам.
- Встроенный, быстро заряжаемый LiFePO4 аккумулятор с увеличенным сроком службы и циклом заряда/разряда, способный работать при низких температурах.
- Автоматическое выключение питания.
- Цветной, антибликовый 2,8» TFT дисплей.
- Нормируемое усилие прижатия.
- Передача данных на внешний компьютер с помощью USB и блютус.
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | UK1401 — электронный блок УЗ тестера | 1 шт. |
| 2 | Проверочный образец для UK1401 | 1 шт. |
| 3 | Кабель USB A — Micro B | 1 шт. |
| 4 | Сетевой адаптер 220 В — USB | 1 шт. |
| 5 | Компакт диск с документацией и ПО | 1 шт. |
| 6 | Жесткий кейс Т14 | 1 шт. |
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон юстировки задержки, мкс | от 0 до 20 |
| Рабочая частота, кГц | 50 |
| База измерений, мм | 150±1 |
| Дискретность индикации времени распространения ультразвуковых волн, мкс | 0,1 |
| Дискретность индикации скорости распространения ультразвуковых волн, м/с | 10 |
| Диапазон измерений времени распространения продольных ультразвуковых волн, мкс | от 12,5 до 150 |
| Диапазон измерений скорости распространения продольных ультразвуковых волн, м/с | от 1 000 до 12 000 |
| Пределы допускаемой абсолютной погрешности измерений времени распространения ультразвуковых волн, мкс, где t-измеренное значение времени | ±(0,01·t+0,1) |
| Пределы допускаемой абсолютной погрешности измерений скорости распространения ультразвуковых волн, м/с, где с-измеренное значение скорости | ±(0,012·с+K·с2+10), где K=6,7·10-8 (м/с) |
| Номинальное напряжения питания, В | 3,3 |
| Продолжительность непрерывной работы, ч, не менее: | 15 |
| Габаритные размеры прибора, мм, не более | 235х155х65 |
| Масса прибора, г, не более | 450 |
| Средняя наработка на отказ, ч | 18 000 |
| Установленный срок службы, лет | 5 |
| Условия эксплуатации: — температура воздуха, °С — относительная влажность воздуха при температуре плюс 35°С, %, не выше |
от -20 до +50 95 |
