Описание
| Производитель: | Константа, Россия |
Назначение:

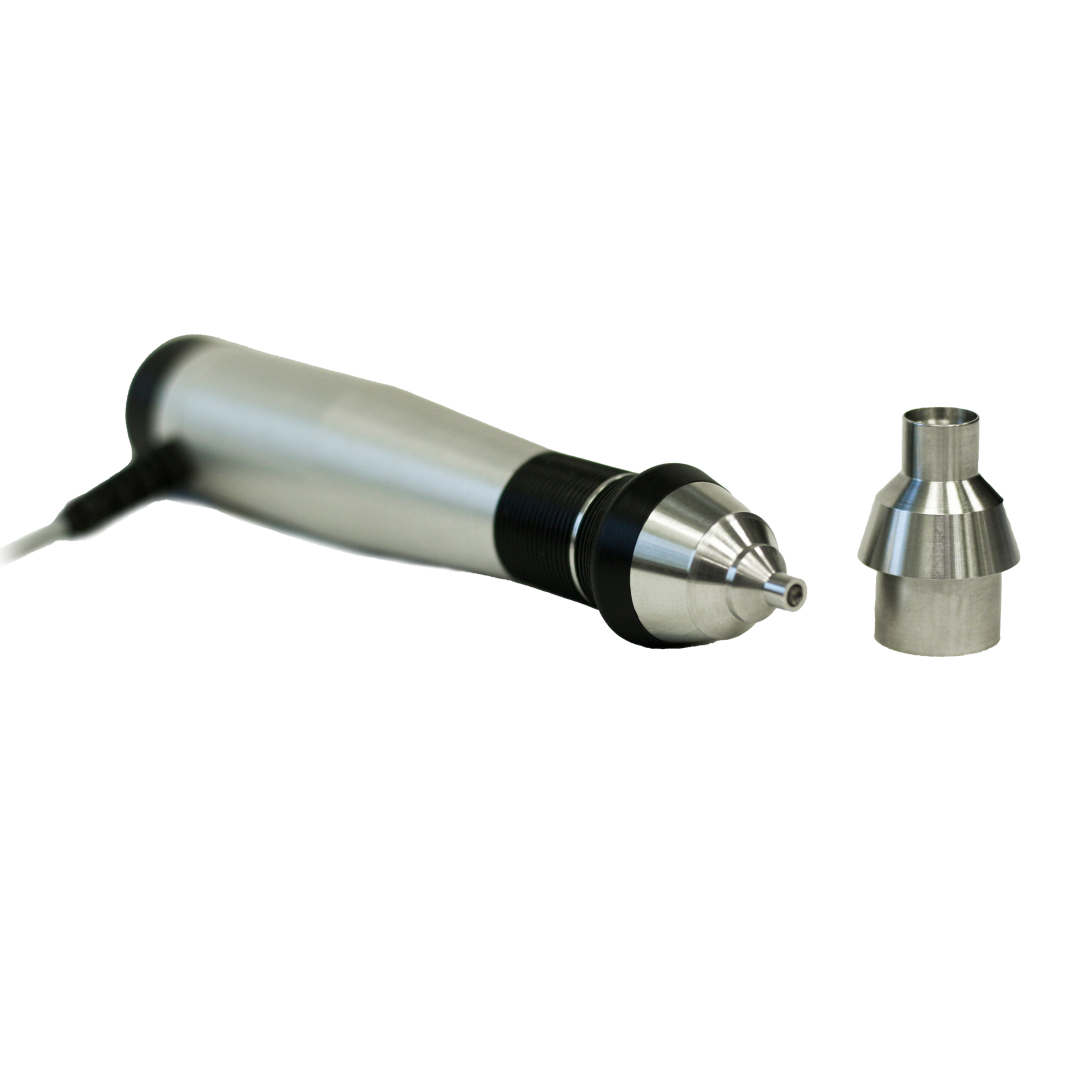

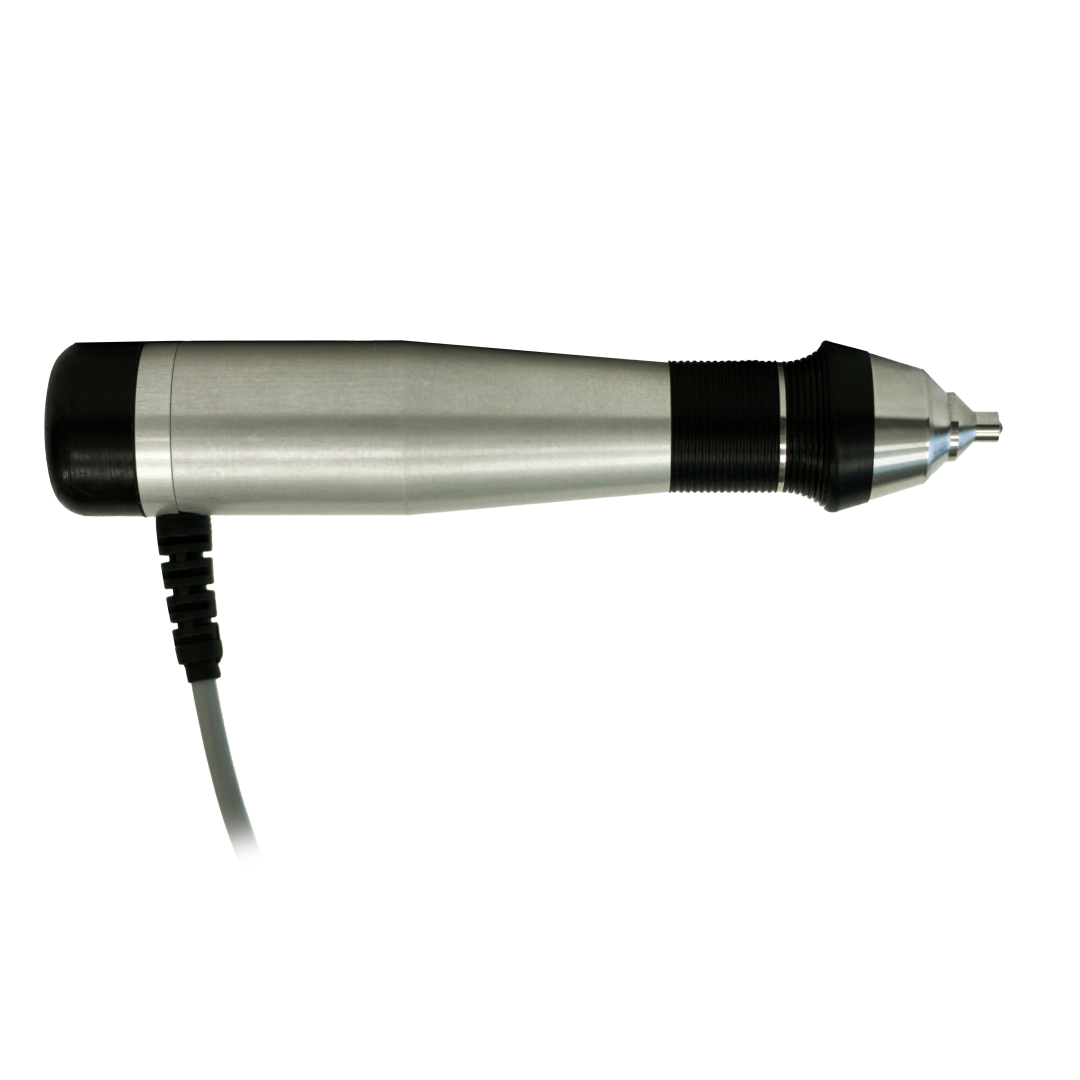

Преобразователь для контроля изделий с повышенными требованиями к величине отпечатка, деталей с поверхностным упрочнением и гальваническими покрытиями.
Технические характеристики
| U–10N | U–50N | U–100N | |
|---|---|---|---|
| Испытательная нагрузка, Н (кг) | 10 (1) | 50 (5) | 100 (10) |
| Минимальная толщина испытуемого образца*, мм | 2 | ||
| Минимальная масса испытуемого образца, в зависимости от конфигурации объекта контроля*, кг | от 0,3 до 1 | ||
| Диаметры отпечатков на изделиях**, мм | 0,058 | 0,130 | 0,180 |
| Глубина отпечатков на изделиях**, мм | 0,017 | 0,038 | 0,052 |
| Максимальная допустимая шероховатость поверхности Ra, мкм | 0,8 | 1,6 | 3,2 |

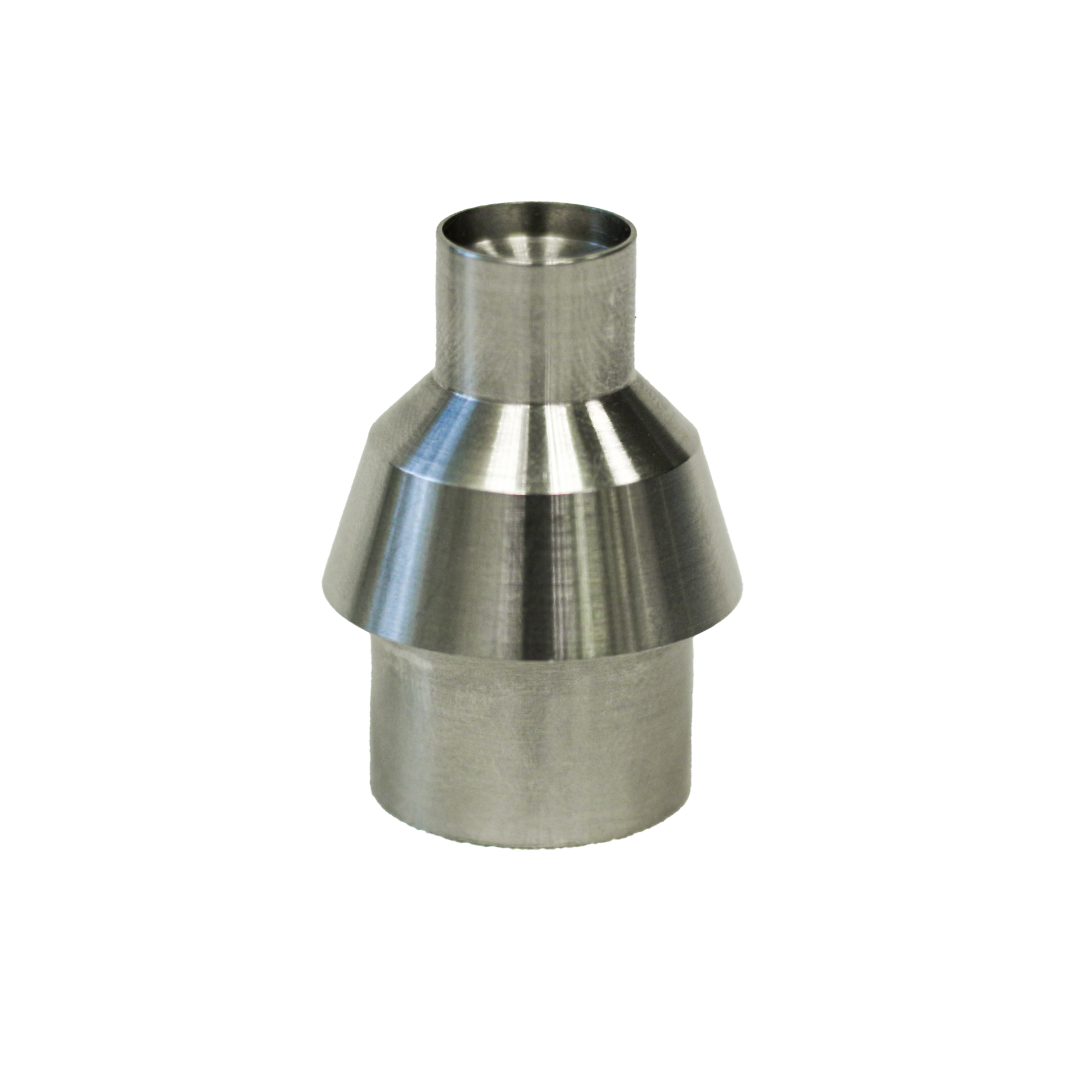

| Габаритные размеры, мм | Ø26×140 (Ø36×140 с плоской насадкой) | ||
| Особенности | Оставляет существенно меньшую глубину и диаметр отпечатка в сравнении с U–50N | Наилучшее соотношение величины отпечатка и удобства работы с преобразователем | Меньшее влияние шероховатости и других параметров поверхности объекта контроля |
______________________
* для притертых образцов** для образцов твердостью 400 HB
