Описание
| Производитель: | Кропус, Россия |
| Номер в реестре СИ: | 34808-15 до 11.08.2020г. |
| Гарантия: | 1 год |

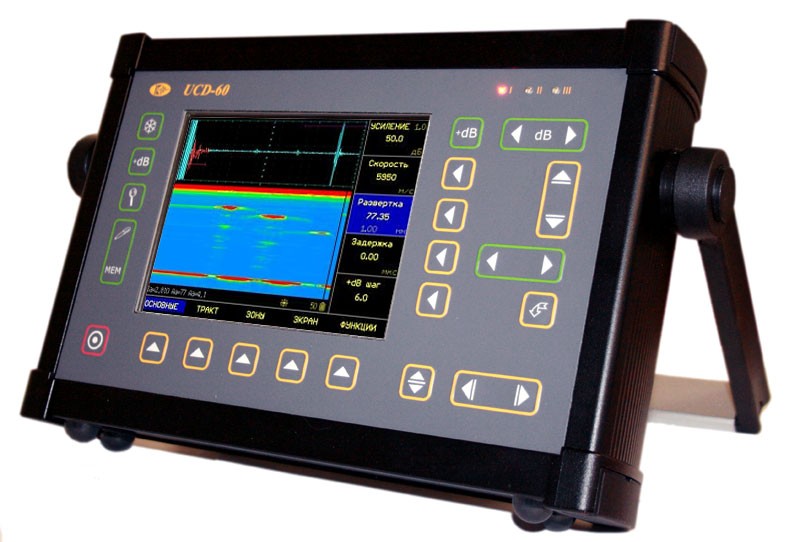

Универсальный ультразвуковой дефектоскоп УСД-60
Универсальный ультразвуковой дефектоскоп УСД-60 с полноцветным TFT дисплеем 135 х 100 мм отображает сигналы в виде А, B, C -сканов, имеется возможность записи и хранения большого объем данных, автоформирование отчетов и генерация протоколов с возможностью вывода их на печать непосредственно с дефектоскопа. Дефектоскоп УСД-60 применяется так же для замера толщины изделий с высокой точностью и коррекцией V-образности поверхности объекта, способен проводить ручную, автоматизированную контактную и иммерсионную (специальная и-зона) диагностику. К дефектоскопу УСД-60 подключаются многоканальные скан-системы (до 32-х каналов). Ультразвуковой дефектоскоп УСД-60 сертифицирован и внесен в реестр СИ (№34808-07). Гарантия на дефектоскоп составляет 36 месяцев (3 года).
Тип оборудования: анализатор дефектов материалов, дефектоскоп ультразвуковой полифункциональный
Метод контроля: ультразвуковой контроль
Современный качественный универсальный ультразвуковой дефектоскоп USD-60 широко применяется в промышленно-производственном секторе благодаря богатству предоставляемых возможностей : вывод сигнала в формате А, B, C -сканов, подключение датчика пути для создания координатной развертки, запись большого объема информации, автоформирование отчетов и протоколов, вывод на печать информации прямо с прибора. Дефектоскоп УСД-60 применяется так же при замерах толщины изделий с высокой точностью и коррекцией V-образности, с возможностью проводить ручной, автоматизированный контактный и иммерсионный (специальная и-зона) контроль объекта.
Дефектоскоп УСД-60 обладает возможностью подключения многоканальных систем сканирования(до 32-х каналов).
Отличительные особенности ультразвукового дефектоскопа УСД-60:
- Экран: полноцветный TFT 135×100 мм (640 х 480)
- Усилитель частотный: широкополосный 0.4 … 20 МГц
- ВРЧ, значения до 70 дБ, 12 дб/мкс с возможностью построения кривой по 32-м опорным точкам
- Кривая амплитуда-расстояние: замер уровня сигнала, в дБ, относительно кривой и функция АСД по кривой АРК
- Частота ЗИ: до 2000Гц
- Замер спектра сигналов
- Зоны контроля: с индивидуальной логикой определения дефекта по любой из 3-х независимых зон
- Вывод сигналов в формате А-, В-, С- сканов
- Подключение датчика пути
- Многоканальный коммутатор (до 32-х каналов)
- ПК порт RS232, Ethernet
- Электропитание: LiOn АКБ или внешний БП
- до 7 часов ресурс работы АКБ
Комплектация ультразвукового дефектоскопа УСД-60:
Базовый комплект:
- дефектоскоп УСД-60
- БП 220В
- кабель (разъем СР50-Лемо) 2 шт
- ПЭП 4 шт
- шина ПК
- ПО ПК
- руководство
- методика поверки
- свидетельство первичной поверки
- кейс транспортировочный
Универсальный комплект:
- базовая комплектация + комплект АКБ
- RS 232 шина
- пакет ПО UdReport Full Edition
Дополнительные принадлежности для дефектоскопа УСД-60:
- Защитный чехол
- АКБ блок
- УЗ ПЭП для различных применений
- Стандартные контрольные образцы
- Скан-устройства
- Многоканальные коммутаторы
Технические характеристики
Технические характеристики ультразвукового дефектоскопа УСД-60:
|
Развертка |
мин.: 0 … 2,67 мксек |
|
шаг |
0,01 / 0,1/ 1/ 10/ 100 мксек |
|
Задержка |
-4 … 1000 мксек, шаг 0,01 / 0,1/ 1/ 10/ 100 мксек |
|
Макс. длина контролируемого объекта |
6000 мм (эхо-режим) |
|
Диапазон значений скорости |
1000 … 9999 м/с |
|
Задержка в призме |
0 … 100 мксек, шаг 0,01 / 0,1/ 1 и 10мксек |
|
Демпфирование |
25 ом / 50 ом/ 1000 Ом |
|
Входной импеданс |
50 Ом / 600 Ом |
|
ЗИ |
радиоимпульс, с амплитудой 50 или 200 В, длительность 16 … 500 нсек, шаг 16 нсек |
|
Демпфер ЗИ |
0 … 15 полупериодов, задержка демпфирования 0 … 7 |
|
Частота ЗИ |
20 … 2000 Гц, шаг 1/ 5/ 10 / 100Гц |
|
Усилитель частотный |
широкополосный 0.4…20 МГц (-6 дБ) |
|
Регулировка усиления |
100 дБ, шаг 0.5, 1, 2, 6 дБ |
|
ВРЧ |
до 70 дБ, 12 дб/мкс, с возможностью построения кривой по 32 опорным точкам, |
|
Амплитуда-Расстояние (АРК) |
возможность построения по 32 точкам, регулируемая высота |
|
Детектирование |
положительная или отрицательная полуволна, полное, радиосигнал(по всей развертке), B-scan, C-скан |
|
Отсечка |
компенсированная, 0 — 90% экрана |
|
Зоны контроля |
начало и ширина изменяются по всей развертке, трех независимых зон, |
|
Одна из зон (и-зона) для синхронизации от поверхностного сигнала при иммерсионной диагностике АСД |
оптическая для каждой зоны отдельно и аудио, индивидуальная логика определения дефекта позонально |
|
Временные интервалы |
0 … 1й сигнал в зоне или между сигналами, по фронту или по максимуму |
|
Амплитуда |
в % от высоты экрана, |
|
Экран |
полноцветный, TFT 640 х 480, 130 х 100 мм |
|
А-сигнал |
480 x 300 |
|
Память |
500 настроек с А-сигналом, 5000 протоколов диагностики (сигнал, огибающая, результат, параметры прибора, маркер дата/время, название файла протокола) |
|
ПК порт |
RS232 / Ethernet |
|
Разъемы преобразователей |
2 СР50 или Лемо0 (по заказу) |
|
АКБ |
LiOn 8 А/ч |
|
Ресурс работы АКБ |
7-8 ч |
|
Внешнее электропитание |
БП 220 В AC |
|
Рабочая температура |
-20 C … +50 C |
|
Габариты дефектоскопа УСД-60 |
190 x 285 x 50 мм |
|
Масса дефектоскопа УСД-60 |
3 кг
|
