Ультразвуковой дефектоскоп УД2-12

В наличии

180 000 ₽

Добавить в корзину Купить в 1 клик

• Задать вопрос
• Поделиться

• Технические характеристики

  Диапазон частот	1.25, 1.8, 10.0, 2.5, 5.0
  Скорость ультразвука	2240-3700
  Диапазон измерений	1-5000, 1-999
  Напряжение, В	12, 220, 24, 36
  Время непрерывной работы	8
  Диапазон рабочих температур	-10…+50
  Диапазон зоны контроля (прямые преобразователи)	5-400 мм
  Диапазон зоны контроля (раздельно-совмещенные преобразователи)	1-30 мм
  Диапазон зоны контроля (наклонные преобразователи)	1-50 мм
  Длительность развертки	15…1500 мс
  Абсолютная чувствительность на частоте 1,25 МГц	не менее 100 дБ
  Неравномерность выравнивания амплитуд сигналов	6 дБ
  Степень защиты	IP30
  Затухание продольных УЗ колебаний	не более 3,9 дБ/см

• Описание

  Эффективный, мощный ультразвуковой дефектоскоп УД2-12 используется для поиска несоответствий норме в структуре различных объектов, он способен определять глубину и место нахождения нарушений.

  Ультразвуковой дефектоскоп УД2-12 проводит диагностику с помощью эхо-теневого и зеркально-теневого способов. Индикацию колебаний получаемых импульсов прибор воспроизводит на своем экране в децибелах, возможно изменение амплитуды с фиксированием спектра и настройкой сигнализации. Функционирует в диапазоне частот 1,25; 1,8; 2,5; 5,0; 10 МГц.

  Возможно подсоединение внешних аппаратов для фиксации импульсов аналогового типа. Присутствует компенсированная отсечка шумов с фиксированием показателей во внутренней памяти, которые находятся уровнем ниже. Отображение данных об области напряжения ВРЧ происходит на дисплее электронно-лучевой трубки.

  Толщина исследуемого материала охватывает значения от 1 до 999 миллиметров по цифровому индикатору и от 1 до 5000 миллиметров по экрану ЭЛТ. Рабочая область монитора ЭЛТ: 60х80 мм по вертикали и горизонтали.

  Прибор имеет уровень защиты IP30 и может эксплуатироваться при температурах от -10 °С до +50 °С. Прибор может непрерывно функционировать до восьми часов.

  К основным свойствам ультразвукового дефектоскопа УД2-12 относятся:

  • Применение нескольких способов контроля: теневого, зеркально-теневого и эхометода. Возможно использование в устройствах для механизированного исследования.
  • Исследование материалов, продольные УЗ колебания в которых варьируются от 2240 до 3700 м/с, а затухание не превышает 3,9 дБ/см.
  • Толщина стенки исследуемого объекта может составлять от 1 до 999 мм в случае электронного индикатора и от 1 до 5000 мм в случае с ЭЛТ.

  Функциональные возможности:

  • отображение области и вида напряжения ВРЧ на экране ЭЛТ;
  • отражение изменения фиксируемого сигнала в децибелах на цифровом дисплее;
  • подсоединение других приборов для фиксации аналогового сигнала;
  • регулирование частоты получаемого сигнала с возможностью сохранения спектра;
  • настройка импульсной составляющей прибора по электронному индикатору;
  • отсечение посторонних звуков с фиксацией данных, находящихся ниже отметки;
  • измерение месторасположения и глубины повреждений без нормирования частоты сигналов.

• Комплектация

  • Дефектоскоп;
  • преобразователи — 6 шт. по выбору;
  • 2 кабеля к преобразователям;
  • ремонтные платы, кабели; ЗИП;
  • паспорт, руководство пользователя, свидетельство о поверке.

  Дополнительные комплектующие:

  • Встраиваемый блок питания аккумуляторный БПА-4,5
  • Зарядное устройство АЗУ-0,4 для блока питания БПА-4,5
  • Кабель соединительный к УД2-12 для П111, П121
  • УЗ преобразователь типа П111 до 10 МГц
  • УЗ преобразователь типа П111-10-К6-002
  • УЗ преобразователь типа П121 (М)
  • УЗ преобразователь типа П121 (ММ)

• Документы

  • Описание типа средства измерений

• Совместимость

  •

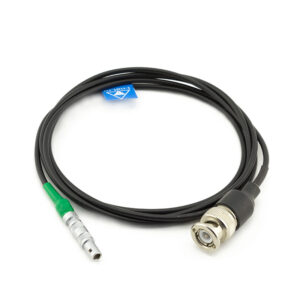

    Соединительный кабель СР50-Lemo00

    4 440 ₽
  •

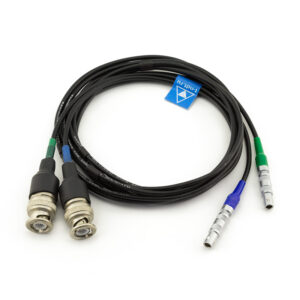

    Соединительный кабель 2СР50-2Lemo00
