Описание
| Производитель: | Россия |
| Номер реестра СИ: | 50931-12 |
| Гарантия | 18 месяцев |
При теневом методе контроля о наличии дефекта судят по уменьшению амплитуды УЗ-колебаний, прошедших от излучателя к приемнику . Чем больше размер дефекта или чем больше дефектов, тем меньше амплитуда прошедшего сигнала.
При зеркально-теневом методе признаком обнаружения дефекта служит ослабление амплитуды сигнала, отраженного от противоположной поверхности изделия. Дополнительными преимуществами этого метода по сравнению с теневым являются односторонний доступ и более уверенное обнаружение дефектов, расположенных в корне шва.
Для проведения контроля сварных соединений используются:
- механическое устройство «Клещи» по ГОСТ 23858 (приложение 1);
- механическое приспособление «Скоба» по СТО 02495307-002-2008 для сварных соединений, выполненных на стальных скобах-накладках там, где доступ с помощью приспособлений типа «Клещи» затруднен.

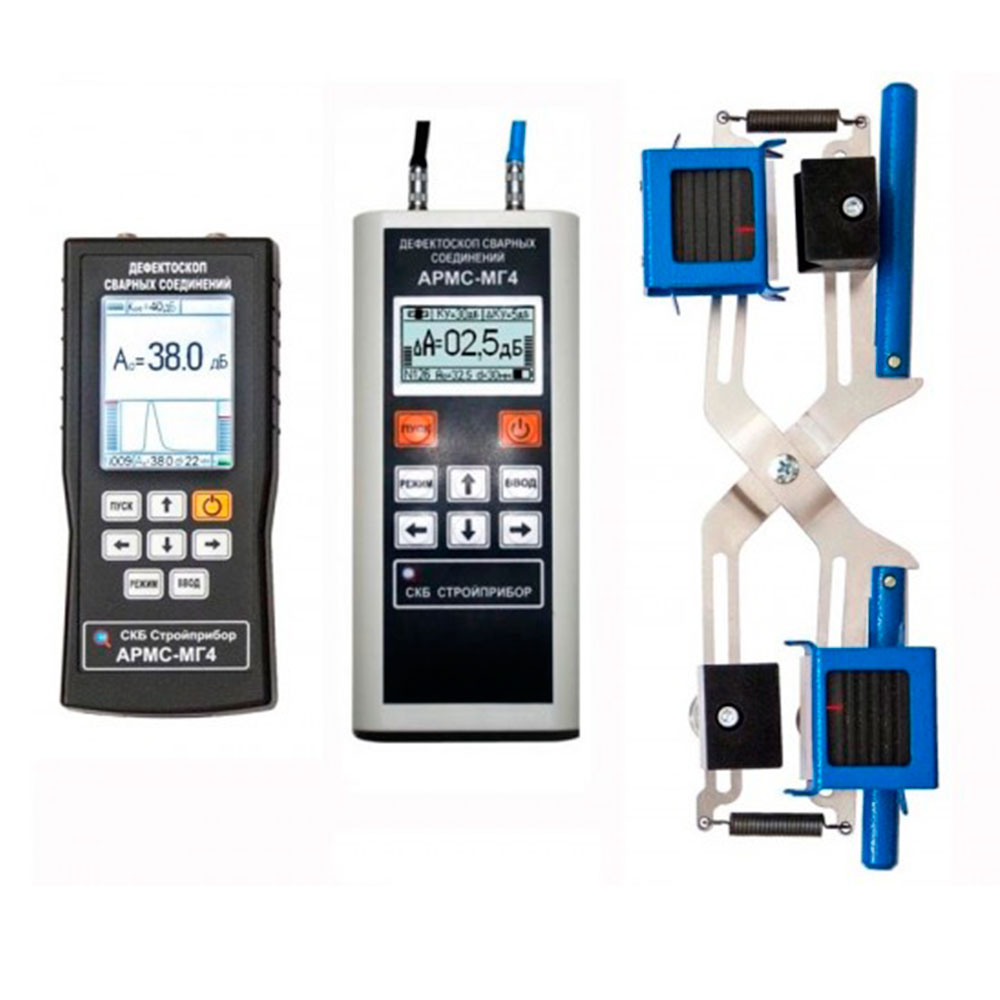

Дефектоскоп АРМС-МГ4 также может быть использован для контроля качества сварных стыковых соединений листового проката зеркально теневым методом при непосредственной установке ультразвуковых преобразователей без протектора по ГОСТ 14782.
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Дефектоскоп | 1 шт. |
| 2 | Пьезоэлектрические преобразователи (ПЭП) | 2 шт. |
| 3 | Механическое устройство для крепления ПЭП | 1 шт. |
| 4 | Зарядное устройство | 1 шт. |
| 5 | Коаксиальные кабели | 1 шт. |
| 6 | Протекторы R=12мм; R=18мм; R=22мм | 2 комплекта |
| 7 | Зарядное устройство | 1 шт. |
| 8 | Приспособление для контроля сварных швов листового проката | 1 шт. |
| 9 | Контрольный образец | 1 шт. |
| 10 | Кабель связи с ПК | 1 шт. |
| 11 | CD с программным обеспечением | 1 шт. |
| 12 | Упаковочная тара | 1 шт. |
Технические характеристики
| Параметр | Значение |
|---|---|
| Динамический диапазон приемного тракта дефектоскопа, дБ | от 0 до 50 |
| Границы линейности динамического диапазона, дБ | от 15 до 45 |
| Пределы допускаемой абсолютной погрешности измерения отношения амплитуд сигналов на входе приемника, дБ | ±1 |
| Диапазон установки коэффициента усиления (с шагом), дБ | 5 – 75; (1; 5; 10) |
| Пределы допускаемой абсолютной погрешности установки коэффициента усиления, дБ | ±1 |
| Частота зондирующего импульса, МГц | 2,5 ± 0,2 |
| Цена единицы наименьшего разряда, дБ | 0,1 |
| Номинальная частота максимума преобразования ПЭП, МГц | 2,5 |
| Номинальное значение угла ввода ПЭП, градус | 65 |
| Габаритные размеры, не более: | |
| — электронного блока, мм | 175×78×25 |
| — механического устройства с датчиками, мм | 300×100×80 |
| Электропитание от встроенного аккумулятора, напряжение, В | 3,7 |
| Масса дефектоскопа, кг, не более | 2,0 |
| Средний срок службы, лет | 10 |
