Описание
| Производитель: | Россия |
| Гарантия | 12 месяцев |

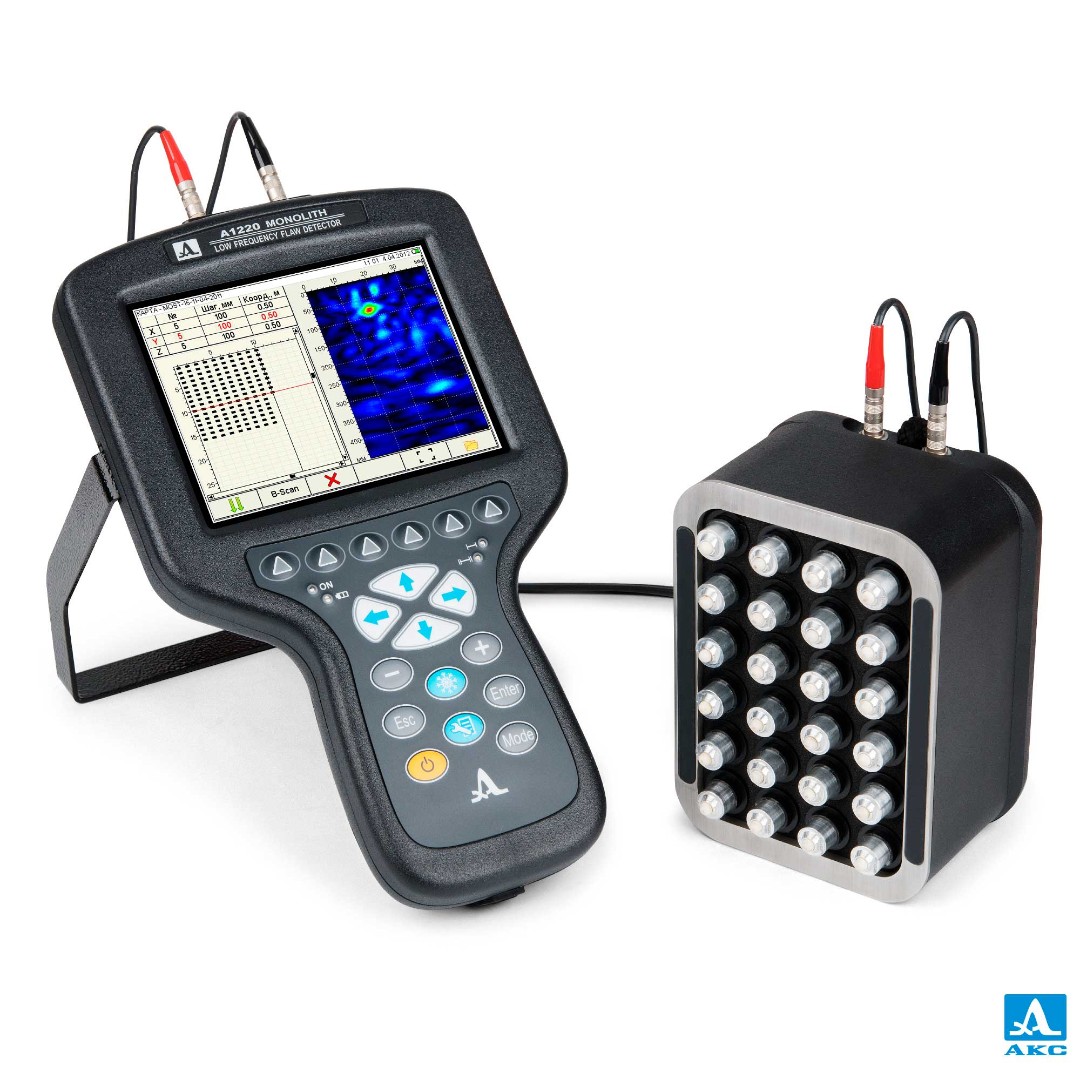

Дефектоскоп А1220 МОНОЛИТ состоит из электронного блока с экраном и клавиатурой и 24-элементного (6х4) матричного антенного устройства (АУ). Конструкция элементов АУ прибора обеспечивает проведение контроля без контактной жидкости, т.е. с сухим точечным контактом. Элементы АУ подпружинены и дают возможность измерений на криволинейных и шероховатых поверхностях. Для сквозного прозвучивания используются дополнительные ультразвуковые преобразователи продольных и поперечных ультразвуковых волн.
Элементы АУ (М2502) — это сильнодемпфированные низкочастотные ультразвуковые преобразователи с сухим точечным контактом, расположенные в плане в виде матрицы 6 х 4. Каждый элемент имеет независимый от других подвижно-упругий подвес. Такая конструкция АУ обеспечивает проведение контроля без контактных жидкостей, причём поверхности изделий могут иметь радиус кривизны от 150 мм и больше, а размах неровностей достигать 8 мм. Дополнительные ультразвуковые преобразователи, используемые для контроля теневыми методами, в акустической части конструктивно аналогичны элементам АУ и также не нуждаются в контактных жидкостях.
Особенности А1220 МОНОЛИТ
- Эхо — импульсный и теневой методы контроля;
- Сухой акустический контакт с поверхностью материала;
- Одномерное и двумерное представление эхо-сигналов на встроенном экране;
- Выделение слабых сигналов из шумов;
- Возможность разбиения памяти прибора пользователем (режимы: карта и лента);
- Настройка параметров с помощью меню;
- Запись результатов контроля в память прибора;
- Передача данных на внешний компьютер по USB-порту;
- Трехмерное представление внутренней структуры материала на экране внешнего персонального компьютера;
- Подсветка экрана;
- Встроенный аккумулятор
Область применения А1220 МОНОЛИТ
- Предприятия сборного железобетона, тепловая и атомная энергетика, железнодорожный транспорт, техническая служба аэро-дромов, мостовые и туннельные ремонтные службы, строительные организации.
- Поиск инородных включений, пустот и трещин внутри изделий и конструкций из железобетона, камня, пластмасс и подобных им материалов при одностороннем доступе к объекту контроля;
- Измерение толщины изделий из бетона;
- Исследование внутренней структуры крупнозернистых материалов;
- Оценка прочности бетона сквозным прозвучиванием.
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | А1220 MONOLITH — электронный блок ультразвукового дефектоскопа со встроенным аккумулятором | 1 шт. |
| 2 | Антенная решетка M2502 0.05A0R100Х60PS | 1 шт. |
| 3 | Кабель USB A — Micro B | 1 шт. |
| 4 | Сетевой адаптер с кабелем 220 В — 15 В | 1 шт. |
| 5 | Носитель с документацией и ПО | 1 шт. |
| 6 | Планшет D12 | 1 шт. |
| 7 | Чехол D12 | 1 шт. |
| 8 | Жесткий кейс М20 | 1 шт. |
Технические характеристики
| Параметр | Значение |
|---|---|
| Длительность развертки, мм | 150, 375, 750, 1500 |
| Минимальные диаметры выявляемого дефекта в виде воздушного цилиндра, мм | 12 |
| Погрешность измерений толщины и глубины залегания | 10% |
| Максимальная измеряемая толщина бетона марки 400, мм | 600 |
| Номинальные рабочие частоты ультразвука, кГц | 33, 55, 70, 100, 125, 170, 250 |
| Питание | аккумулятор / 6 батарей АА |
| Воремя непрерывной работы (с подсветкой), ч | 15 (12) |
| Диапазон рабочих температур, °C | от -20 до +50 |
| Габаритные размеры электронного блока, мм | 245 х 120 х 40 |
| Масса электронного блока с элементами питания, г | 650 |
| Габаритные размеры антенного устройства, мм | 145 х 90 х 75 |
| Масса антенного устройства, г | 760 |
