Описание
| Производитель: | Россия |
| Номер реестра СИ: | 38169-08 |
| Гарантия: | 18 месяцев |
Приборы УКС-МГ4, УКС-МГ4С предназначены для контроля дефектов, определения прочности бетона в сборных и монолитных бетонных и железобетонных изделиях и конструкциях по ГОСТ 17624, определения прочности силикатного кирпича по ГОСТ 24332 и других твердых материалов на основе измерения времени распространения импульсных ультразвуковых колебаний (УЗК) на установленной базе прозвучивания.
При работе с прибором УКС-МГ4 используется поверхностный, а при работе с прибором УКС-МГ4С поверхностный и сквозной методы прозвучивания.
Особенности УКС-МГ4С
- Измерение времени и скорости распространения ультразвука в материалах при сквозном и поверхностном прозвучивании.
- Определение прочности строительных материалов по установленной градуировочной зависимости.
- Оценка прочности бетонов неизвестного состава по градуировочным характеристикам ЦНИИОМПТ.
- Возможность установки индивидуальных градуировок для различных видов стройматериалов.
- Определение глубины трещин.
- Поиск дефектов по аномальному уменьшению скорости распространения ультразвука.
- Архивация получаемой в результате измерений информации в памяти прибора, с фиксацией времени, даты, вида, характеристики стройматериала и коэффициента вариации.
- Передача информации, полученной в результате измерений, на ПК.

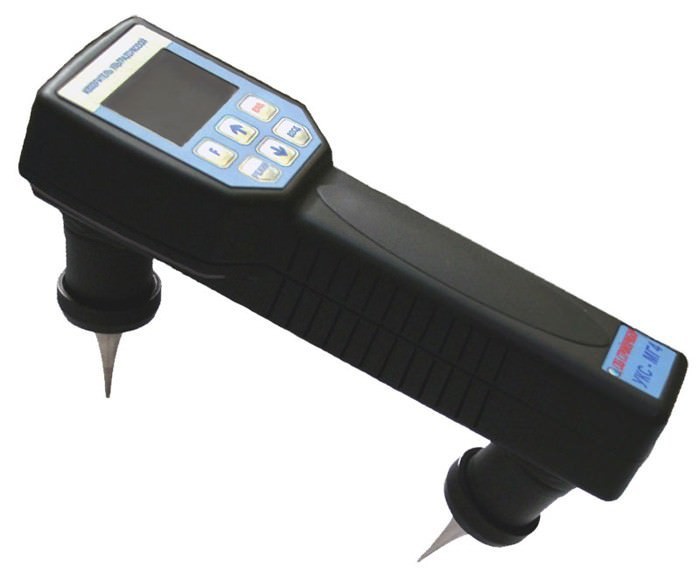

- Электронный блок прибора совмещен с преобразователями для поверхностного прозвучивания, что обеспечивает удобство в работе, малые габариты и вес.
Область применения УКС-МГ4С
строящиеся и эксплуатируемые здания и сооружения, гидротехнические сооружения, сооружения с затрудненным двухсторонним доступом к контролируемым участкам, предприятия стройиндустрии.
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Электронный блок, совмещенный с ПЭП для поверхностного прозвучивания | 1 шт. |
| 2 | Контрольный образец | 1 шт. |
| 3 | Упаковочный кейс | 1 шт. |
| 4 | Кабель связи с ПК | 1 шт. |
| 5 | CD с программным обеспечением | 1 шт. |
| 6 | Руководство по эксплуатации | 1 шт. |
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон измерений времени распространения УЗК, мкс | от 15 до 2000 |
| Дискретность индикации времени распространения УЗК, мкс | 0,1 |
| Диапазон измерения скорости УЗК, м/с | от 1000 до 8000 |
| Пределы допускаемой основной абсолютной погрешности измерений времени распространения УЗК Δt, мкс, не более: где t – измеренное время распространения УЗК в мкс |
t = ±(0,01t+0,1) |
| Амплитуда напряжения генератора зондирующих импульсов, В | 500 ± 100 |
| Рабочая частота колебаний, кГц | 70 ± 15 |
| Питание | от двух гальванических элементов типа АА (LR6) |
| Напряжение питания, В | 3 |
| Габаритные размеры электронного блока с преобразователями (ПЭП) для поверхностного прозвучивания, мм | 230х130х73 |
| Габаритные размеры ПЭП для сквозного прозвучивания, мм | ø35х120 |
| Масса прибора, кг | 1,1 |
| Продолжительность непрерывной работы прибора, ч, не менее | 30 |
| Средняя наработка на отказ, ч, не менее | 20000 |
| Полный средний срок службы, лет | 10 |
