Описание
| Производитель: | ВОСТОК-7 |
| Номер реестра СИ: | 85094-22 |
Твердомеры Роквелла и Супер-Роквелла (далее – твердомеры) предназначены для измерений твёрдости по шкалам Роквелла ГОСТ 9013-59 и Супер-Роквелла ГОСТ 22975-78. Твердомеры осуществляют т. н. «прямое» измерение твёрдости по методу Роквелла путём непосредственного нагружения (терминология по ГОСТ 23677-79), некоторые модели позволяют измеренные результаты по шкалам Роквелла и Супер-Роквелла «переводить/конвертировать/пересчитывать» в шкалы Бринелля, Виккерса и Шора — т. н. «косвенное» определение твёрдости, корреляция по стандарту ASTM E-140.

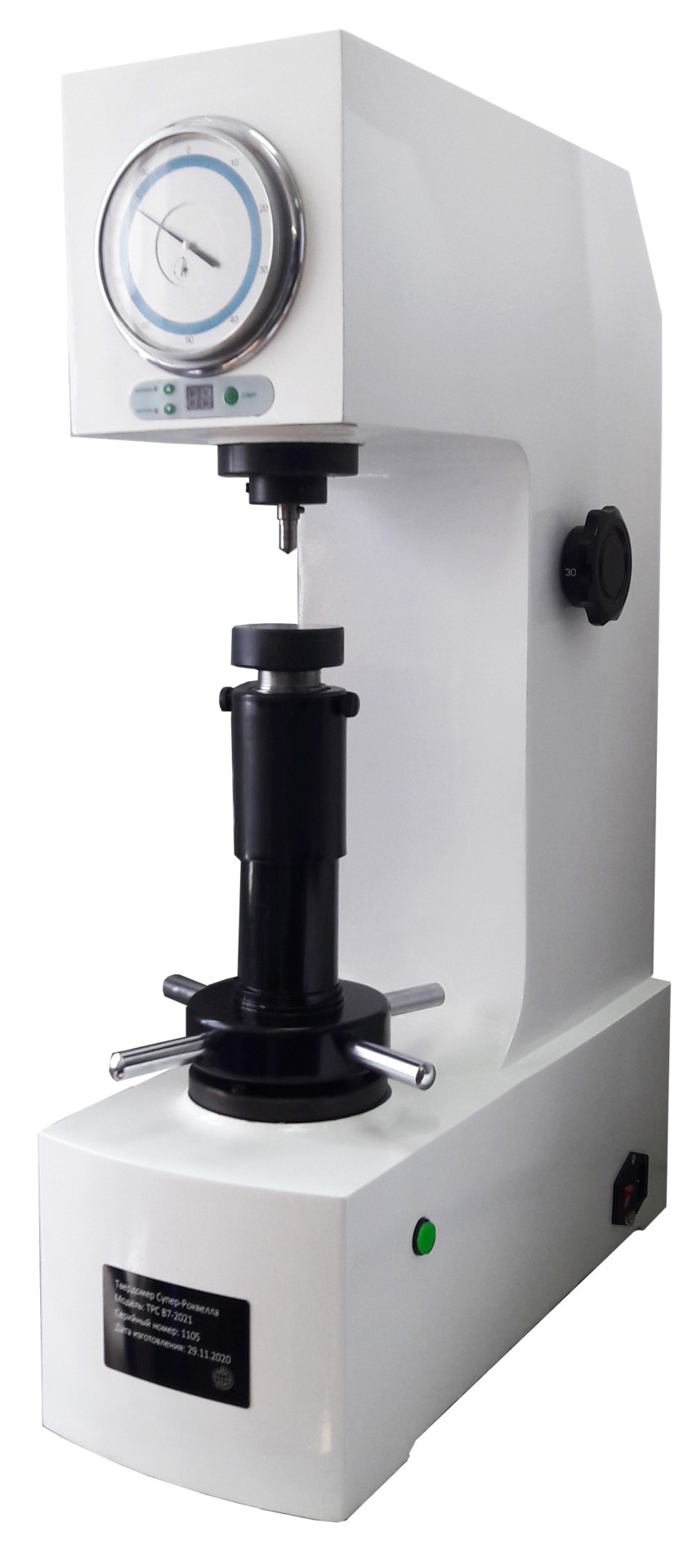

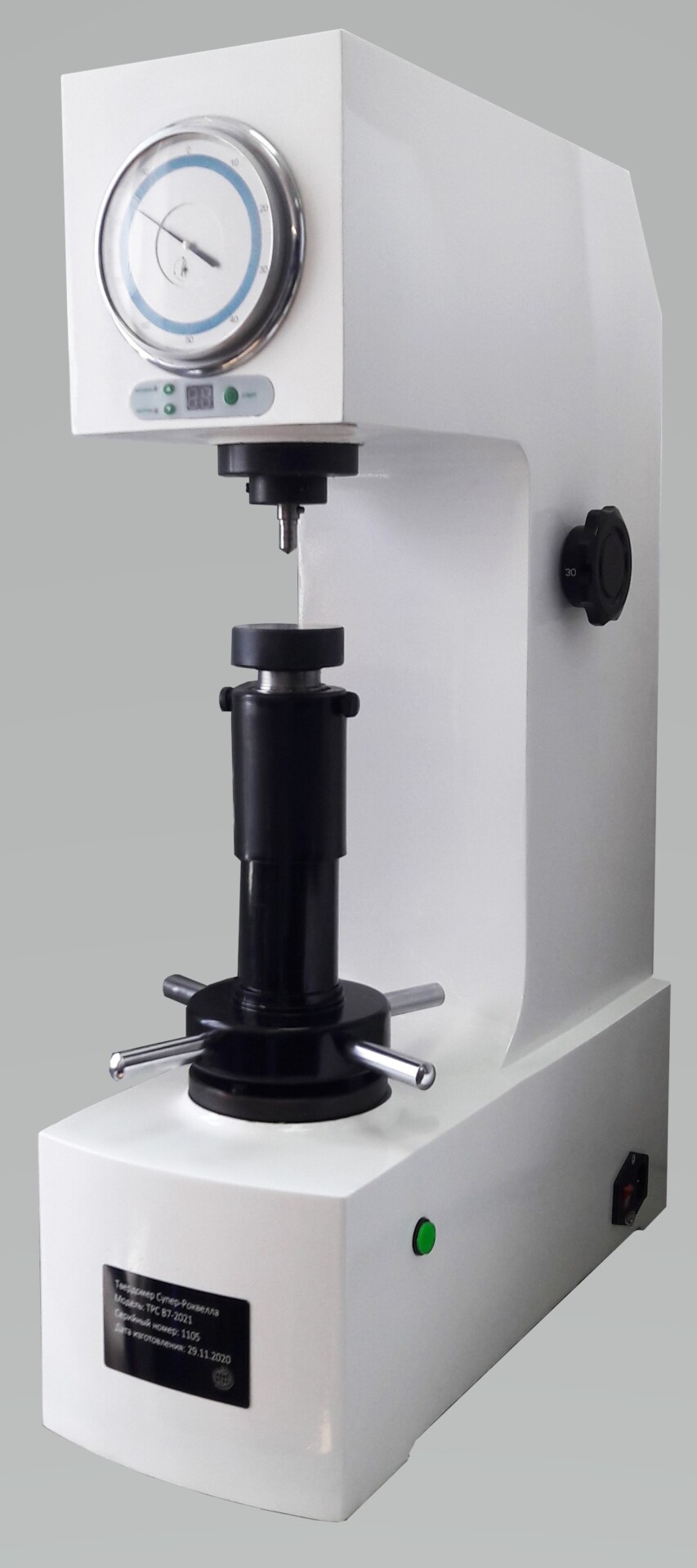

ТРС – самая простая модель в линейке приборов по Супер-Роквеллу: аналоговый стационарный измеритель твёрдости по методу Роквелла — имеет электромеханическую систему нагружения благодаря установленному электродвигателю, что обеспечивает плавное приложение и снятие основной нагрузки (условная расшифровка Твердомер Роквелла-Супер).
Благодаря простоте в эксплуатации стационарный твердомер ТРC может найти своё применение в самых различных отраслях промышленности и производства, а также в учебных заведениях различного уровня при подготовке специалистов.
Отличительные особенности модификации ТРС:
- «Прямое» измерение по 2 шкалам Супер-Роквелла: HRN и HRT.
- Простота и удобство в эксплуатации, обслуживании, изучении и обучении принципам работы твердомеров — идеально для учебных целей: профессиональные и высшие учебные заведения, а также производственные цеха с высокой степенью запылённости: простота конструкции позволяет быстро разобрать и очистить внутренности прибора.
- Улучшенная точность измерений и увеличенный срок службы прибора из-за применения электромеханической системы нагружения — обеспечивает плавное приложение и снятие основной нагрузки.
- Наличие двигателя (взамен тяжеловесных грузов-гирь) позволяет легко производить замеры твёрдости даже женскому персоналу.

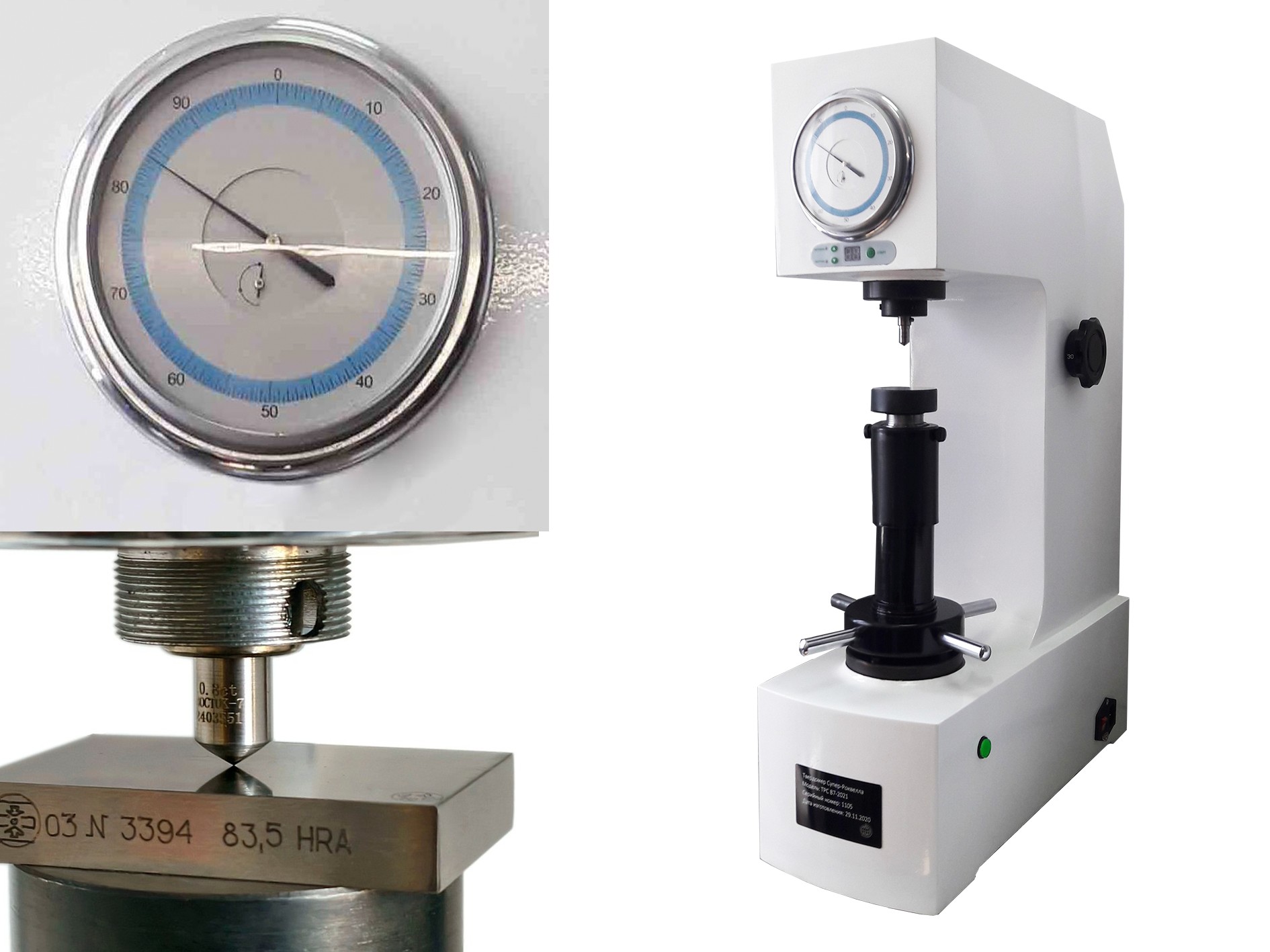

- Отсчётное устройство — аналоговое со стрелочным указателем.

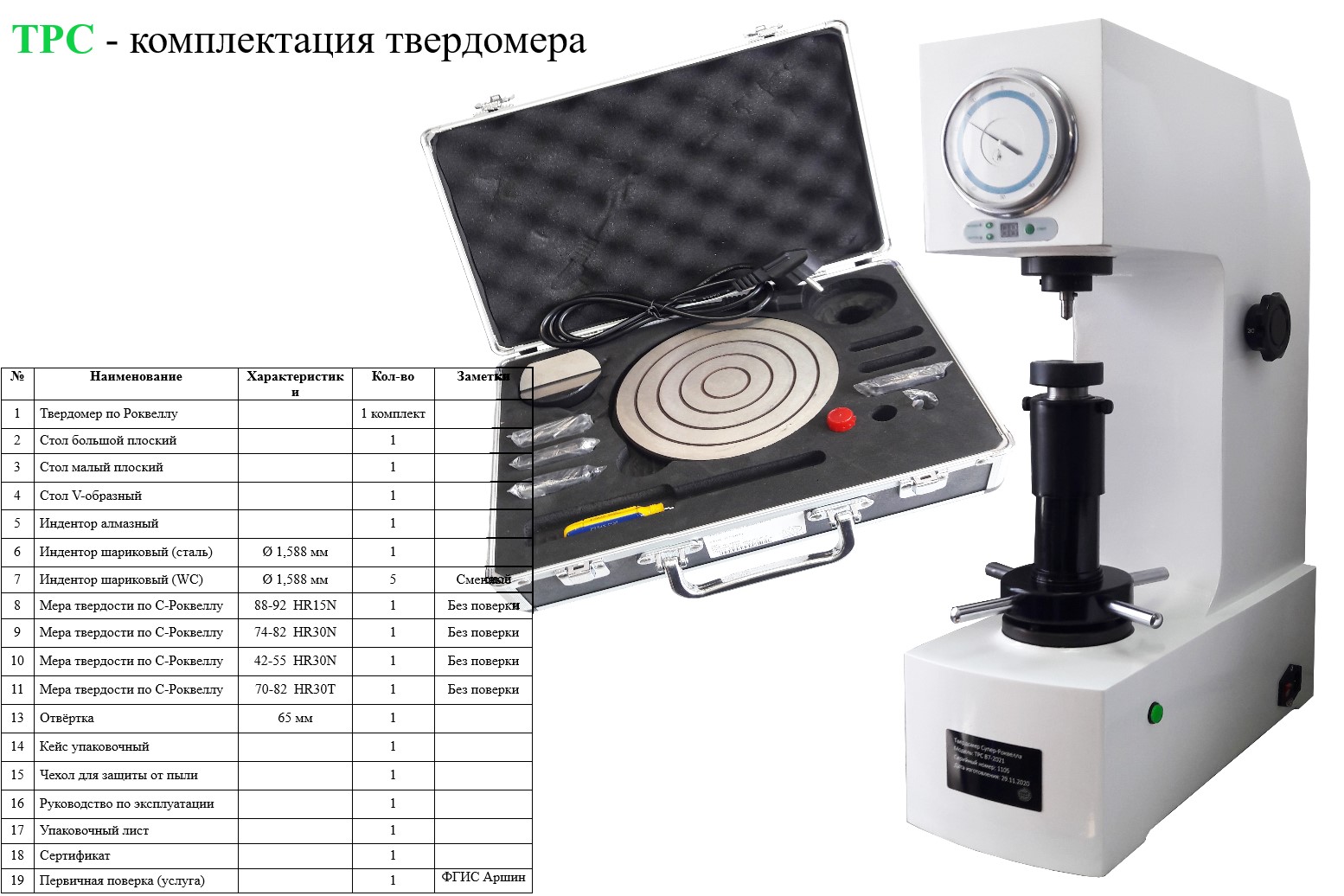

Комплектация
|
Наименование |
Обозначение |
Количество |
|
Твердомер |
модель по заказу |
1 шт. |
|
Индентор ø 1,588 мм* |
|
1 шт. |
|
Индентор ø 3,175 мм* |
|
1 шт. |
|
Индентор ø 6,35 мм* |
|
1 шт. |
|
Индентор ø 12,7 мм* |
|
1 шт. |
|
Алмазный наконечник* |
|
1 шт. |
|
Паспорт |
Восток-7-ПС |
1 экз. |
|
Руководство по эксплуатации |
Восток-7-РЭ |
1 экз. |
Технические характеристики
|
Модель твердомера, метрологические характеристики |
ТРС |
| Шкалы твердости Роквелла | — |
| Шкалы твердости Супер-Роквелла | HRN, HRT(W) |
| Основная испытательная нагрузка по шкалам Роквелла, Н (кгс) | — |
| Основная испытательная нагрузка по шкалам Супер-Роквелла, Н(кгс) |
147,1 (15); 294,2 (30); 441,3 (45) |
| Пределы допускаемой относительной погрешности основных испытательных нагрузок для шкал Роквелла, % | — |
| Пределы допускаемой относительной погрешности предварительных испытательных нагрузок для шкал Супер-Роквелла, % | ±2,0 |
| Предварительная нагрузка по шкалам Роквелла, Н (кгс) | |
| Предварительная испытательная нагрузка по шкалам Супер-Роквелла, Н (кгс) | 29,42 (3) |
| Пределы допускаемой относительной погрешности основных испытательных нагрузок для шкал Роквелла, % | — |
| Пределы допускаемой относительной погрешности предварительных испытательных нагрузок для шкал Супер-Роквелла, % | ±2,0 |
| Диапазон измерений твердости по шкалам Роквелла | — |
Пределы допускаемой абсолютной погрешности измерений твердости по шкалам Роквелла:
|
— |
| Диапазон измерений твердости по шкалам Супер-Роквелла |
от 70 до 90 вкл. HR15N от 90 до 94 вкл. HR15N от 40 до 76 вкл. HR30N св. 76 до 86 вкл.HR30N от 20 до 78 HR45N от 62-93 HR15T(W) от 15 до 70 вкл. HR30T(W) св. 70 до 82 вкл. HR30T(W) от 10 до 72 HR45T(W) |
Пределы допускаемой абсолютной погрешности измерений твердости по шкалам Супер-Роквелла:
|
|
| Модель твердомера, технические характеристики | ТРС |
| Шкалы твердости Роквелла | — |
| Диапазон определения твердости по шкалам Роквелла | — |
| Шкалы твердости Роквелла | — |
| Диапазон определения твердости по шкалам Роквелла | — |
| Шкалы твердости Роквелла | — |
| Диапазон определения твердости по шкалам Роквелла | — |
| Тип нагружения | автомат |
| Диапазон времени выдержки, с | от 0 до 99 |
| Наличие памяти | — |
| Интерфейс связи с ПК | — |
| Глубина зева/расстояния до стенки от центра индентора, мм | 135 |
Макс. высота измеряемого изделия, мм:
|
|
Габаритные размеры, мм, не более:
|
|
| Масса, кг, не более | 70 |
Параметры электрического питания:
|
|
| Средний срок службы твердомеров, лет, не менее | 10 |
Рабочие условия эксплуатации:
|
|
