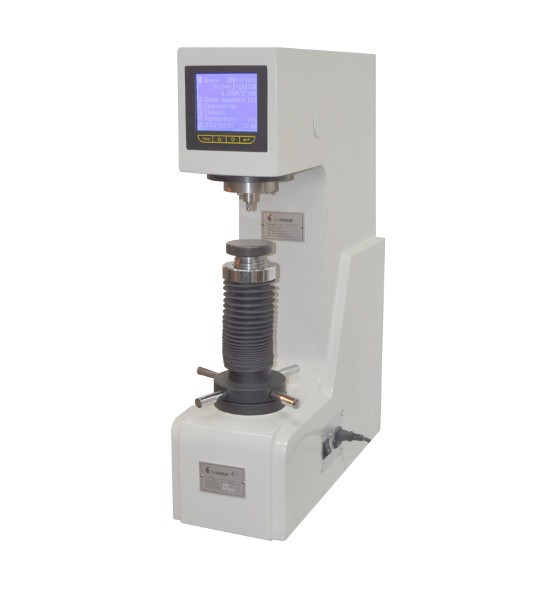

Твердомер Бринелля ТБ 5005А

В наличии

• Задать вопрос
• Поделиться

• Описание

  Производитель:	Россия
  Гарантия:	1 год
  Номер реестра СИ:	60062-15 до 27.02.2020г.

  Предназначение:

  Твердомер Бринелля ТБ 5005А предназначен для измерения твердости металлов и сплавов по методу Бринелля в соответствии с ГОСТ 9012-59.

  Технические характеристики:

  Обеспечивает полуавтоматический процесс нагружения. Имеет электромеханический привод с мотором, обеспечивающим плавный выход на основную нагрузку и ее поддержание в течение заданного времени, грузовая подвеска не требуется. Оснащен датчиком силы с обратной связью, для точного задания и поддержания испытательной нагрузки.

  Испытательная нагрузка выбирается в табло электронно-цифрового блока (далее ЦБ). Поджатие образца осуществляется вручную поворотом подъемного винта, процесс нагружения отображается на табло ЦБ. Задание, выдержка и снятие основных нагрузок на табло ЦБ происходят в автоматическом режиме.

  Конструкция прибора позволяет проводить испытания образцов высотой до 220 мм.

  Диаметр отпечатка измеряется переносным микроскопом. Для определения чисел твердости применяются таблицы твердости по ГОСТ 9012 или программа в меню электронно-цифрового блока, рассчитывающая твердость по формуле п.2 ГОСТ 9012.

  По дополнительному заказу микроскоп может быть оснащен камерой с программно-техническим комплексом Микроанализ Т1, предназначенным для автоматизированного определения твердости металлов, сплавов, минералов по методу восстановленного отпечатка, анализа микроструктуры и формирования протокола испытания.

  Возможности электронно-цифрового блока Твердомера:

  Работа в диалоговом режиме работы:

  • • выбор испытательной нагрузки;

  • • задание времени выдержки под нагрузкой.

  Отображение процесса нагружения и времени выдержки.

  Настройка (калибровка) нагрузки по эталонным динамометрам.

• Технические характеристики

  МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  1.1 Испытательные нагрузки и диапазоны измерений твердости по шкалам Бринелля.

  HBW 2,5/62,5 (нагрузка 613 Н) ...........................................................................................от 32 до 218;

  HBW 5/62,5 (нагрузка 613 Н) ..............................................................................................от 8 до 50;

  HBW 2,5/187,5 (нагрузка 1839 Н) ........................................................................................от 95 до 650;

  HBW 5/125 (нагрузка 1226 Н) .............................................................................................от 16 до 100;

  HBW 5/250 (нагрузка 2452 Н) .............................................................................................от 32 до 218;

  HBW 5/750 (нагрузка 7355 Н) .............................................................................................от 95 до 650;

  HBW 10/100 (нагрузка 981 Н) .............................................................................................от 3 до 20;

  HBW 10/250 (нагрузка 2452 Н) ............................................................................................от 8 до 50;

  HBW 10/500 (нагрузка 4903 Н) ............................................................................................от 16 до 100;

  HBW 10/1000 (нагрузка 9807 Н) ...........................................................................................от 32 до 218;

  HBW 10/1500 (нагрузка 14710 Н) ..........................................................................................от 48 до 220;

  HBW 10/3000 (нагрузка 29420 Н) ..........................................................................................от 95 до 650.

  1.2 Испытательные нагрузки по методу Бринелля:

  29420, 14710, 9807, 7355, 4903, 2452, 1839, 1226, 981, 613 Н.

  1.3 Пределы допускаемой погрешности испытательных нагрузок по методу Бринелля:

  ± 1,0 %.

  1.4 Пределы допускаемой относительной погрешности измерения твёрдости по шкале Бринелля указаны в таблице 1:

  Таблица 1.

  Обозначение шкал измерения твёрдости	Интервалы измерения твёрдости, ед. твердости
  	11±9	35±15	75±25	125±25	200±50	300±50	400±50	550±10
  	Пределы допускаемых абсолютных погрешностей твердомеров, (±), ед. твердости
  HBW 10/100	0,6	-	-	-	-	-	-	-
  HBW 5/62,5; HBW 10/250	0,6	1,5	-	-	-	-	-	-
  HBW 5/125; HBW 10/500	0,6	1,5	3,0	-	-	-	-	-
  HBW 2,5/62,5; HBW 5/250;  HBW 10/1000; HBW 10/1500	-	1,5	3,0	4,5	7,5	-	-	-
  HBW 2,5/187,5;  HBW 5/750;  HBW 10/3000	-	-	3,0	4,5	7,5	10,5	13,5	16,5

  1.5 Расстояние от вершины испытательного наконечника до рабочей плоскости регулируемое, до 250 мм.

  1.6 Расстояние от оси испытательного наконечника до стенки корпуса, ограничивающей размер испытуемого изделия, не более, 150 мм.

  1.7 Электромеханическая система обеспечивает плавное приложение основной нагрузки в течение 2-8, выдержку в течение заданного времени и снятие.

  1.8 Цена деления шкалы измерительного микроскопа, для измерения диаметра отпечатка, при измерении твердости по методу Бринелля - 0,001мм (при использовании объектива с увеличением 20Х).

  1.9 Питание 220 В, 50 Гц.

  1.10 Потребляемая мощность прибора не более 100 Вт.

  1.11 Габаритные размеры, не более:

  длина 260 мм;

  ширина 550 мм;

  высота 760 мм.

  1.12 Масса прибора, не более: 130 кг.

  1.13 Полный средний срок службы прибора не менее 10 лет.

  1.14 По дополнительному заказу, может поставляться программно-технический комплекс Микроанализ Т1 на базе микроскопа МПБ-3 с камерой, предназначенный для автоматизированного определения твердости металлов, сплавов, минералов по методу восстановленного отпечатка, анализа микроструктуры и формирования протокола испытания.

  КОМПЛЕКТНОСТЬ ОСНОВНОЙ ПОСТАВКИ ОДНОГО ПРИБОРА

  1. Прибор ТБ 5005А

  2. Наконечник с шариком 2,5 мм.

  3. Наконечник с шариком 5 мм.

  4. Наконечник с шариком 10 мм.

  5. Испытательный стол плоский

  6. Испытательный стол призматический с углом 120º

  7. Микроскоп

  8. Эталонные меры твердости 2-го разряда по Бринеллю (комплект с поверкой)

  9. Набор инструмента

  10. Эксплуатационная документация.

  Прибор поставляется со свидетельством о поверке средств измерений, выданным сроком на 12 месяцев.

  Гарантия на продукцию 12 месяцев.

  Прибор поставляется в комплекте с эталонными мерами твердости.
