Описание
| Производитель: | Metrel, Словения |
| Гарантия | 3 года |
| Номер в реестре СИ: | 59626-15 |

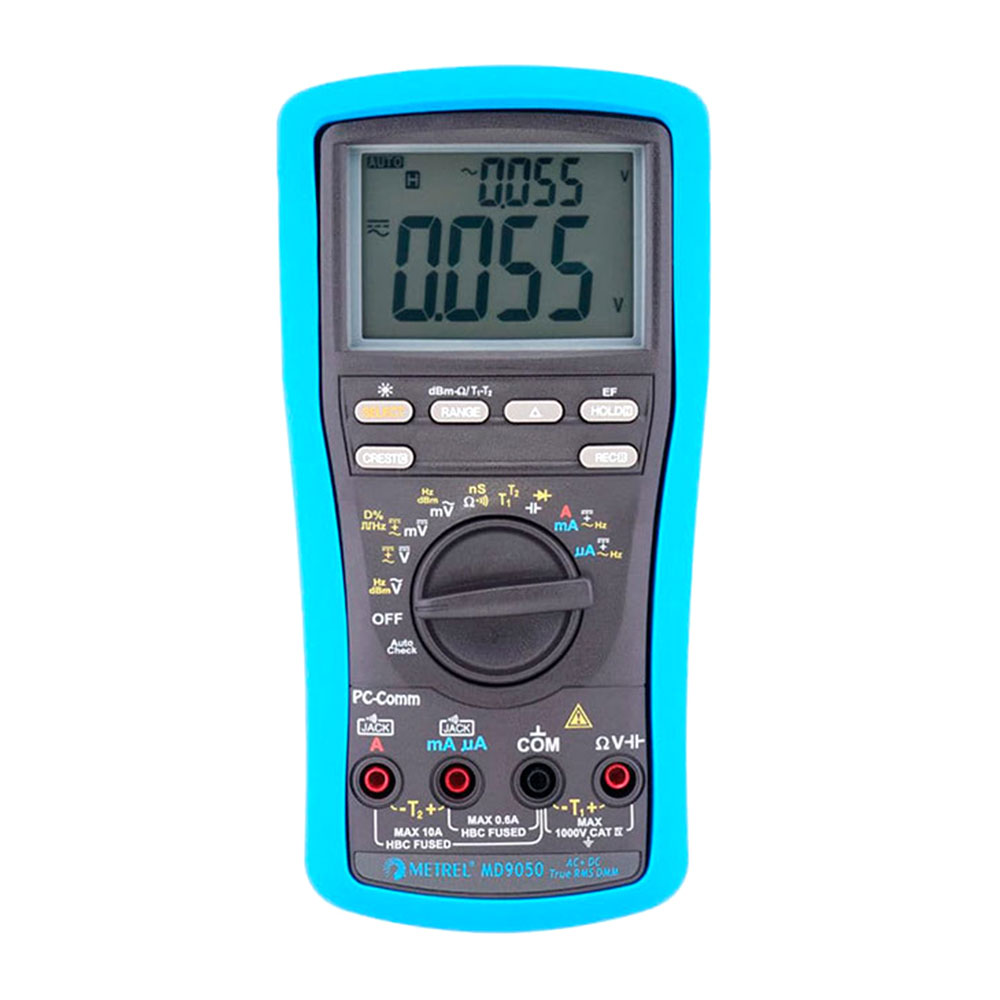

Прибор MD 9050 характеризуется высоким разрешением и точностью, широким спектром измерительных возможностей (TRMS измерение напряжения, измерение проводимости и т.п.). MD 9050 поставляется с первичной поверкой.
Функции мультиметра MD 9050
- Измерение TRMS постоянного и переменного напряжения до 1000 В.
- Измерение TRMS постоянного и переменного тока до 10 А.
- Проверка диодов.
- Измерение сопротивления.
- Прозвонка.
- Измерение частоты в электросети.
- Измерение частоты после преобразователей частоты до 1 МГц.
- Проводимость.
- Измерение емкости.
- Измерение температуры.
- Индикатор напряжения.
Особенности мультиметра MD 9050
- Автонастройка во всех функциях.
- 2-строчный ЖК-дисплей с подсветкой.
- 0,08% базовая точность.
- Функции удержания результатов.
- Измерение пика.
- Компенсация сопротивления щупов.
- Звуковая сигнализация при тесте непрерывности.
- Измерение частоты после преобразователей частоты до 1 МГц.
- Оптический интерфейс RS232 и дополнительное программное обеспечение PC.
- Защита от неправильного подключения.
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Мультиметр MD 9060 с резиновым чехлом | 1 шт. |
| 2 | Испытательный проводник с датчиком | 2 шт. |
| 3 | Термоэлектрический зонд типа К | 1 шт. |
| 4 | Батарея 9 В | 1 шт. |
| 5 | Инструкция по эксплуатации | 1 шт. |
Технические характеристики
| Переменное напряжение и переменное + постоянное напряжение | ||
|---|---|---|
| Измеряемый параметр | Диапазон | Погрешность |
| 50…60 Гц: | ||
| mV | 60,00 мВ / 600,0 мВ | ±(0,5% + 3 разряда) |
| V | 9,999 В; 99,99 В; 999,9 В | |
| 40…500 Гц: | ||
| mV | 60,00 мВ / 600,0 мВ | ±(0,8% + 4 разряда) |
| V | 9,999 В / 99,99 В | ±(1,0% + 4 разряда) |
| 999,9 В | ±(2,0% + 4 разряда) | |
| 500 Гц…1 кГц: | ||
| mV | 60,00 мВ / 600,0 мВ | ±(2,0% + 3 разряда) |
| V | 9,999 В / 99,99 В | ±(1,0% + 4 разряда) |
| 999,9 В | ±(2,0% + 4 разряда) | |
| 1…3 кГц: | ||
| mV | 60,00 мВ / 600,0 мВ | ±(2% + 3 разряда) |
| V | 9,999 В; 99,99 В; 999,9 В | ±(3,0% + 4 разряда) |
| 3…20 кГц: | ||
| mV | 60,00 мВ 1), 600,0 мВ 1) | ±(2% + 3 разряда) |
| V | 9,999 В / 99,99 В | ±(3 дБ) |
| 999,9 В | Не нормируется | |
| Функция AutoCheckTM (ACV) | ||
| Диапазон | Погрешность | |
| 50…60 Гц: | ||
| 9,999 В; 99,99 В; 999,9 В | ±(1,0% + 4 разряда) | |
| Напряжение постоянного тока | ||
| Измеряемый параметр | Диапазон | Погрешность |
| mV | 60,00 мВ | ±(0,12% + 2 разряда) |
| 600,0 мВ | ±(0,06% + 2 разряда) | |
| V | 9,999 В; 99,99 В; 999,9 В | ±(0,08% + 2 разряда) |
| Функция AutoCheckTM (напряжение постоянного тока) | ||
| Диапазон | Погрешность | |
| 9,999 В; 99,99 В; 999,9 В | ±(0,5% + 3 разряда) | |
| Сопротивление | ||
| Диапазон | Погрешность | |
| 600,0 Ом; 6,000 кОм; 60,00 кОм; 600,0 кОм | ±(0,1% + 3 разряда) | |
| 6,000 МОм | ±(0,4% + 3 разряда) | |
| 60,00 МОм | ±(1,5% + 5 разрядов) | |
| Функция AutoCheckTM (сопротивление) | ||
| Диапазон | Погрешность | |
| 600,0 Ом; 6,000 кОм; 60,00 кОм; 600,0 кОм | ±(0,5% + 4 разряда) | |
| 6,000 МОм | ±(0,8% + 3 разряда) | |
| 60,00 МОм | ±(2,0% + 5 разрядов) | |
| Проверка диодов | ||
| Диапазон | Погрешность | |
| 2,000 В | ±(1,0% + 1 разряд) | |
| Температура | ||
| Диапазон | Погрешность | |
| -50…1000oC | ±(0,3% + 2oC) | |
| -58…1832oF | ±(0,3% + 5oF) | |
| Электрическая емкость | ||
| Диапазон | Погрешность | |
| 60,00 нФ; 600,0 нФ | ±(0,8% + 3 разряда) | |
| 6,000 мкФ | ±(1,0% + 3 разряда) | |
| 60,00 мкФ | ±(2,0% + 3 разряда) | |
| 600,0 мкФ | ±(3,5% + 5 разрядов) | |
| 6,000 мФ | ±(5,0% + 5 разрядов) | |
| 25,00 мФ | ±(6,5% + 5 разрядов) | |
| Постоянный ток | ||
| Диапазон | Погрешность | Напряжение на нагрузке |
| 600,0 мкА; 6000 мкА | ±(0,2% + 4 разряда) | 0,08 мВ/мкА |
| 60,00 мА / 600,0 мА | 2,1 мВ/мА | |
| 6,000 А; 10,00 А | 0,02 В/А | |
| Переменный ток и переменный + постоянный ток | ||
| Диапазон | Погрешность | Напряжение на нагрузке |
| 50…60 Гц: | ||
| 600,0 мкА; 6000 мкА | ±(0,6% + 3 разряда) | 0,08 мВ/мкА |
| 60,00 мА | 2,1 мВ/мА | |
| 600,0 мА | ±(1,0% + 3 разряда) | |
| 6,000 А, 10,00 А 1) | ±(0,8% + 6 разрядов) | 0,02 В/А |
| 40 Гц…1 кГц: | ||
| 600,0 мкА; 6000 мкА | ±(0,8% + 4 разряда) | 0,08 мВ/мкА |
| 60,00 мА | 2,1 мВ/мА | |
| 600,0 мА | ±(1,0% + 4 разряда) | |
| 6,000 А; 10,00 А | ±(0,8% + 6 разрядов) | 0,02 В/А |
| Частота линейного уровня (Hz) | ||
| Измерительный диапазон | Частота | Чувствительность (среднеквадратичное значение синусоидального сигнала) |
| 60,00 мВ~ | 15,00…50,00 кГц | 40 мВ |
| 600,00 мВ~ | 60 мВ | |
| 9,999 В~ | 15,00…10,00 кГц | 2,5 В |
| 99,99 В~ | 25 В | |
| 999,9 В~ | 100 В | |
| 600,0 мкA~ | 15,00…3,000 кГц | 45 мкА |
| 6000 мкA~ | 600 мкА | |
| 60,00 мА~ | 40 мА | |
| 600,00 мА~ | 60 мА | |
| 6,000 А~ | 4 А | |
| 10,00 А~ | 6 А | |
| Частота логического уровня ( Гц) и коэффициент заполнения (D%) | ||
| Функция DCmV | Диапазон | Погрешность |
| Частота | 5,00 Гц…1,000 МГц | ±(0,004% + 4 разряда) |
| Коэффициент заполнения | 0,00…100,0% | ±(3 разряда/кГц + 2 разряда ) |
| Бесконтактное обнаружение электрического поля | ||
| Типовое напряжение | Индикация в виде диаграммы | |
| 20 В (допуск: 10…36 В) | — | |
| 55 В (допуск: 23…83 В) | — | |
| 1…100 В (допуск: 59…165 В) | — | |
| 220 В (допуск: 124…330 В) | —- | |
| 440 В (допуск: > 250 В) | —— | |
