Трубка напорная модификации Пито

Доставка по России со склада в Перми

Оплата по безналичному расчету

В наличии на удаленном складе

Производитель: Россия
Температурный диапазон: -40 … +40 °C
Вес: 500 г

Описание

Производитель:Россия
Гарантия:1 год
Номер в реестре СИ21099-11

Трубка напорная модификации Пито предназначена для измерений объемного расхода жидкости и газа в одной точке поперечного сечения цилиндрических труб диаметром не менее 300 мм в случаях, когда стенки трубы газохода не подвержены интенсивной коррозии или отложению на них веществ, выделяющихся из измеряемой среды по ГОСТ 8.361-79.

Применяется при определении скорости и объемного расхода в газоходах и вентсистемах в комплекте с дифференциальными манометрами типа ДМЦ-01АДМЦ-01ОДМЦ-01М или др.

Выпускаются две модификации трубок напорных: Пито (с изогнутым носиком) и Пито цилиндрическая (с прямым носиком). А также два исполнения трубок напорных: В (вентиляционное) и П (промышленное), отличающиеся диапазонами измерений скорости воздушного потока (см. таблицу с техническими характеристиками).
Трубка напорная Пито воспринимает полное давление отверстием в торце изогнутой трубки, статическое давление — отверстиями в стенке внешней трубки. Трубка напорная Пито цилиндрическая полное давление воспринимает через отверстие в стенке внешней трубки, а статическое — отверстием в торце прямой трубки.

Трубка напорная модификации Пито с термопарой предназначена для работы в комплекте с дифференциальными манометрами ДМЦ-01М, имеющими канал автоматического ввода температуры. При измерениях скорости и объемного расхода газопылевых потоков такими комплектами отпадает необходимость измерения температуры потока дополнительным термометром и ввода значения в память ДМЦ-01М вручную.

Концы трубок напорных соединяются с дифференциальным манометром шлангами (силиконовыми, ПВХ, резиновыми)необходимой длины (приобретаются дополнительно). Трубка напорная устанавливается в отверстие в стенке воздуховода на прямом участке.

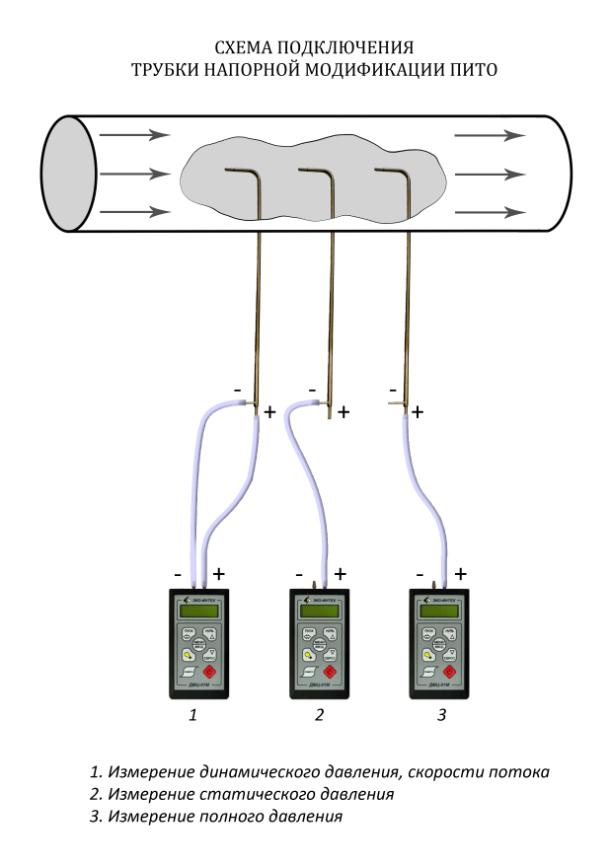

Схема подключения трубки напорной Пито к манометру

Наконечники

Технические характеристики

 Пито
(исполнение В)
Пито цилиндрическая
(исполнение В)
Пито
(исполнение П)
Пито цилиндрическая
Диапазон измерений скорости воздушного (газового) потока, м/с2…30              4…302…60                4…30
Средний коэффициент преобразования динамического (скоростного) давления, Кт0,95…1,050,35…0,550,95…1,050,35…0,55
Пределы допускаемой относительной погрешности определения коэффициента преобразования трубки, %±3±5±3±5
Габариты:
длина, м0,3…2,00,3…2,00,3…2,00,3…2,0
наружный диаметр, мм6…86…86…86…8
внутренний диаметр, мм2…32…32…32…3
длина наконечника трубки, мм50…160нет50…160нет
длина фаски наконечника, ммнетнетнетнет
Масса, кг, не более0,50,50,50,5
Диапазон рабочих температур с нормированной погрешностью, °С-40…40-40…40-40…40-40…40
Предельный диапазон рабочих температур, °С-40…600-40…600-40…600-40…600
