Описание
| Производитель: | Россия |
| Гарантия: | 1 год |
| Метрологическая поверка: | Не включена в цену |
В одном приборе совмещены генератор электромагнитных импульсов и генератор ударной установки.
Назначение трассотечеискателя Успех ТПТ-522Н
- Определения местоположения и глубины залегания скрытых коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении более 5 км от места подключения генератора.
- Трассировка коммуникаций в канальной и бесканальной прокладке электромагнитным и акустическим методами.
- Определения мест повреждения кабельных линий электромагнитным и акустическим методами.
- Обследования участков местности перед проведением земляных работ.
- Обнаружения мест разгерметизации трубопроводов на глубине до 3 м.
Особенности трассотечеискателя Успех ТПТ-522Н
Трассотечеискатель для диагностики неметаллических и металлических трубопроводов Успех ТПТ-522Н – универсальный многофункциональный комплект, в котором объединены три устройства:
1. Трассоискатель с акустическим датчиком
- Использованием в работе генератора переменной мощности АГ-144.1 (7,5…180 Вт) и механизма ударного УМ-112М (единственного в России).
- Полным отсутствием паразитных наводок на соседние объекты (трубы).
- Очень высокой точностью локализации.
Акустический метод применяется при определении мест расположения металлических и неметаллических трубопроводов, он незаменим при трассировке металлических трубопроводов в условиях высоких индустриальных помех, когда затруднена электромагнитная локализация (находящиеся рядом коммуникации, такие как трубы, кабели, металлические предметы; индустриальные помехи, такие как линии электропередач, железнодорожные и трамвайные линии и т.д.).
2. Трассоискатель с электромагнитным датчиком
- Возможность выбора мощности от 7,5 до 180 Вт.
- Автоматическое согласование с нагрузкой, что позволяет выдавать определенную мощность сигнала в случайную нагрузку.
- Применяется генерация переменного синусоидального тока (постоянными или кратковременными импульсами).
- Длительное время работы (до 18 часов при выборе малой мощности).
3. Течеискатель с акустическим датчиком
- Высокая чувствительность акустического датчика.
Особенности приемника АП-027
- Цифровой трассопоисковый приемник.
- Большой ЖК дисплей с переключаемыми режимами работы.
- Вывод звукового сигнала как на встроенный динамик, так и в наушники оператора.
- Широкий набор рабочих частот (50 / 100 / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 50…8600 Гц).
- Возможность дополнительно подключить акустический датчик (функция течеискателя / дефектоискателя).
- Класс защиты корпуса от внешних воздействий IP54.
Особенности генератора АГ-144.1
- Возможность выбора мощности генератора в зависимости от решаемых задач (от 7,5 до 180 Вт).
- При работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений, автоматическое повторное согласование.
- Длительное время непрерывной работы от собственного аккумулятора.
Рекомендуемые области применения трассотечеискателя Успех ТПТ-522Н
- Теплосети.
- Водоканал.
- Газораспределительные сети.

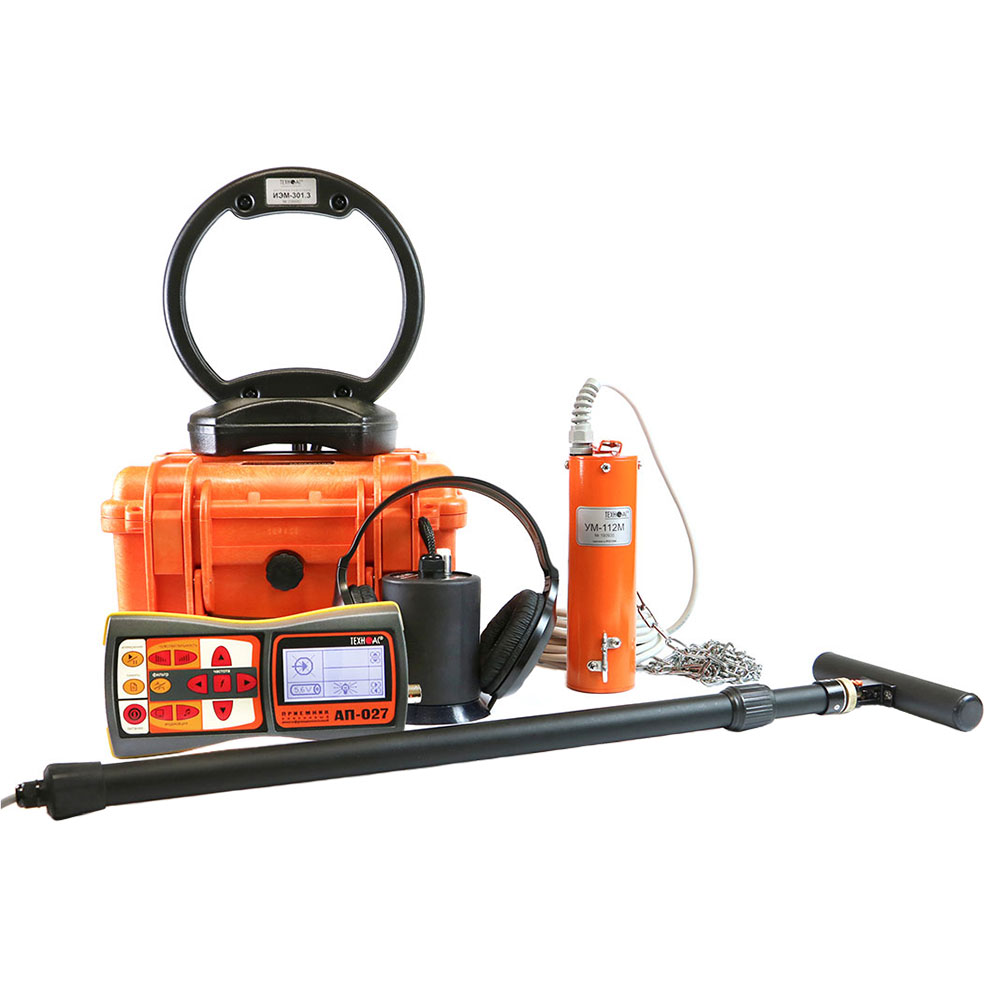

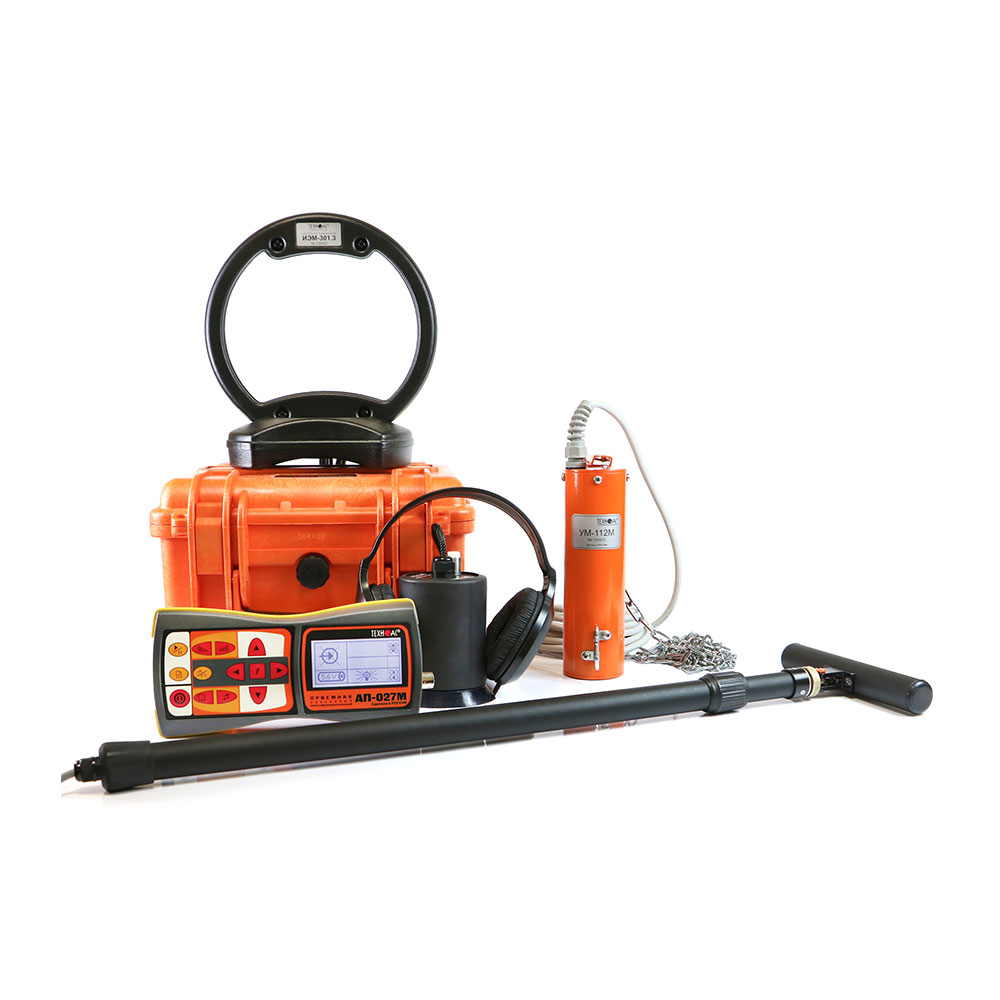

Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Трассопоисковый приемник АП-027 | 1 шт. |
| 2 | Генератор АГ-144.1 | 1 шт. |
| 3 | Антенна индукционная ИЭМ-301.3 | 1 шт. |
| 4 | Датчик электромагнитный ЭМД-247 | 1 шт. |
| 5 | Комплект акустического датчика AD-327 | 1 шт. |
| 6 | Ударный механизм УМ-112М | 1 шт. |
| 7 | Головные телефоны | 1 шт. |
| 8 | Держатель для приемника АП-027.00.010 | 1 шт. |
| 9 | Источник питания ENP-120-12 | 1 шт. |
| 10 | Кабель АГ144.02.020 | 1 шт. |
| 11 | Кабель AG144.02.060 | 1 шт. |
| 12 | Кабель АГ120.02.050 | 1 шт. |
| 13 | Кабель АГ105.02.020 | 1 шт. |
| 14 | Контакт магнитный АГ120.02.090 | 2 шт. |
| 15 | Штырь заземления АГ110.02.004 | 2 шт. |
| 16 | Крестовая отвертка | 1 шт. |
| 17 | Батарейки для приемника (AA) | 4 шт. |
| 18 | Сумка для антенны индукционной ИЭМ-301.3 (чехол 53107) | 1 шт. |
| 19 | Сумка для электромагнитного датчика ЭМД-247 (чехол 53186) | 1 шт. |
| 20 | Сумка для генератора АГ-144.1 (чехол 53187) | 1 шт. |
| 21 | Сумка для комплекта (чехол 53183) | 1 шт. |
| 22 | Сумка для ударного механизма УМ-112М (чехол 53208) | 1 шт. |
| 23 | Кабель для подключения внешнего аккумулятора AP027.02.030 | 1 шт. |
| 24 | Руководство по эксплуатации | 3 шт. |
| 25 | Паспорт | 1 шт. |
Дополнительная комплектация трассотечеискателя Успех ТПТ-522Н
| № | Наименование |
|---|---|
| 1 | Комплект аккумуляторов и зарядное устройство для приемника АП-027 |
Технические характеристики
Характеристики приемника АП-027
| Параметр | Датчик ЭМД/ДКИ/ДОДК/КИ | Датчик АД |
|---|---|---|
| Вид работы в зависимости от датчика | определяется автоматически, при подключении датчика | |
| Вид принимаемого сигнала | выбирается оператором как «непрерывный / импульсный» | выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)» |
| Частоты переключаемых полосовых фильтров | центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц | — ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц; — ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц |
| «Широкая полоса» (частотный диапазон) | 0,05…8,6 кГц | 0,09…2,2 кГц |
| Коэффициент усиления электрического тракта и динамический диапазон входного сигнала | 100 dB | 120 dB |
| Визуальная индикация | ЖКИ — символы и значения выбираемых режимов и параметров — анимированная шкала уровня входного сигнала — цифровое значение и анимированная шкала уровня выходного сигнала — график (движущаяся диаграмма) уровня выходного сигнала — частотный спектр выходного сигнала — цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» | |
| Звуковая индикация | головные телефоны — натуральный широкополосный или отфильтрованный сигнал | |
| головные телефоны — синтезированный звук ЧМ | — | |
| встроенный излучатель — синтезированный звук ЧМ | ||
| Питание | напряжение 4…7 В — аккумуляторы «тип АА» 1,2 В 4 шт. в комплекте с зарядным устройством, питающимся от осветительной (220 В) или бортовой (12 В) сети или щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт. | |
| Время непрерывной работы, не менее | 20 часов | |
| Допустимый диапазон температур окружающей среды при эксплуатации | -20…+50ºС | |
| Класс защиты от внешних воздействий | IP54 | |
| Габаритные размеры электронного блока | 220x102x42 мм | |
| Масса электронного блока, не более | 0,46 кг | |
Характеристики генератора АГ-144.1
| Параметр | Значение | |
|---|---|---|
| Частоты генерируемого сигнала, Гц | ||
| Частоты SIN f1 / f2 / f3, ±0,1% | 512 / 1024 / 8192 | |
| Частоты следования ударов НЧ / СЧ / ВЧ | 0,5 / 1 / 2 | |
| Режимы генерации | «SIN» «непрерывный» «SIN» «_|¯|_» «SIN» «3 частоты» «УДАР» |
|
| Выходные параметры синусоидальной генерации | ||
| Максимальное выходное напряжение, В: | ||
| — при автономном питании — с добавлением внешнего аккумулятора 12/24В — при питании от сетевого блока |
220 330 140 |
|
| Выходная мощность, Вт: | ||
| — при автономном питании — с добавлением внешнего аккумулятора 12/24В — при питании от сетевого блока |
от 7,5 до 120 от 45 до 180 от 18 до 72 |
|
| Допустимое сопротивление нагрузки | любое (0…∞) | |
| Согласование с нагрузкой | автоматическое | |
| Источники питания | — встроенный аккумуляторный комплект — сетевой блок питания |
|
| Габаритные размеры электронного блока (кейса), не более, мм | 250х215х165 | |
| Вес электронного блока, не более, кг | 8,5 | |
| Условия эксплуатации | ||
| Допустимый диапазон температур окружающей среды при эксплуатации | -30…+45ºС | |
| Класс климатической защиты | IP54 | |
Характеристики электромагнитного датчика ЭМД-247
| Параметр | Значение |
|---|---|
| Тип преобразователя | резонансная ферритовая магнитная антенна |
| Частота резонанса, Гц | 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц |
| Тип питания | от приемника |
| Коммутация резонанса | принудительная (управляется приемником) |

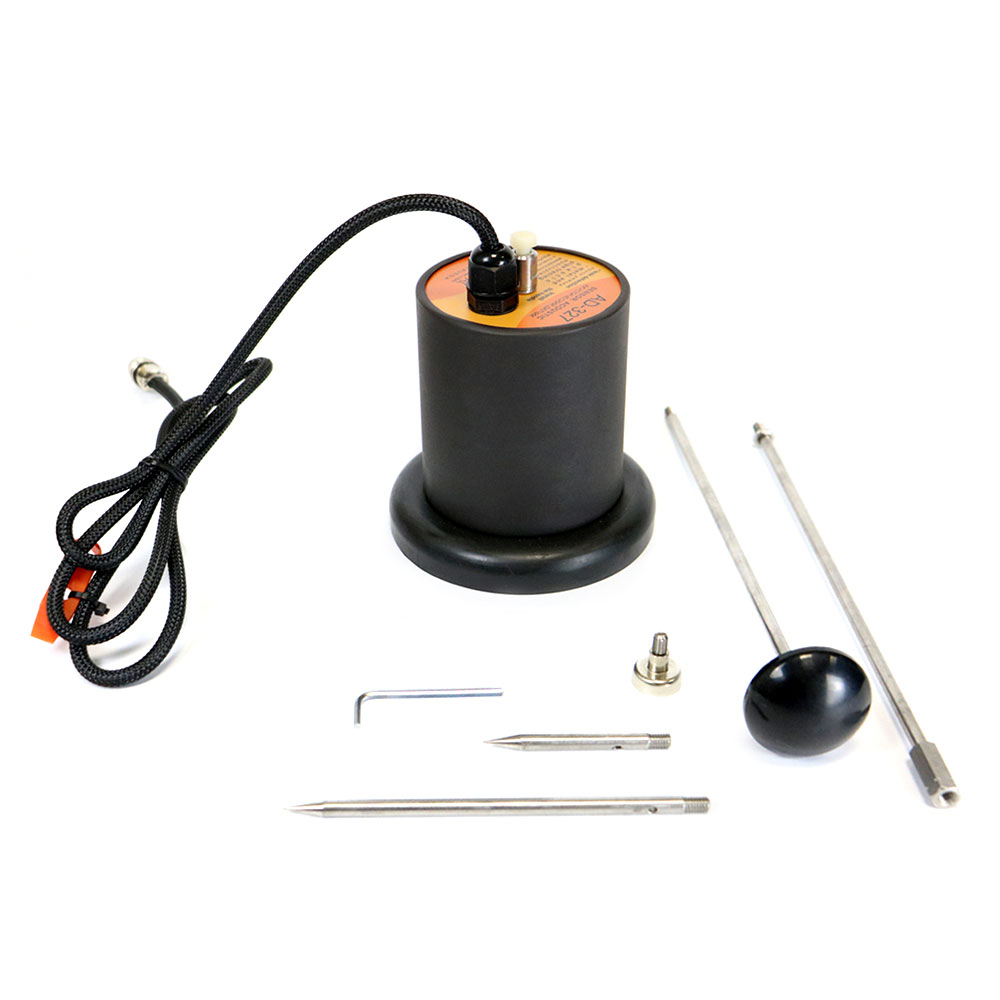

Характеристики акустического датчика AD-327
| Параметр | Значение |
|---|---|
| Габаритные размеры прибора, не более, мм | 120х135 |
| Масса, не более, кг | 1,7 |
Характеристики индукционной антенны ИЭМ-301.3
| Параметр | Значение |
|---|---|
| Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
| Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 |
| Тип корпуса | пластмассовый, герметичный |

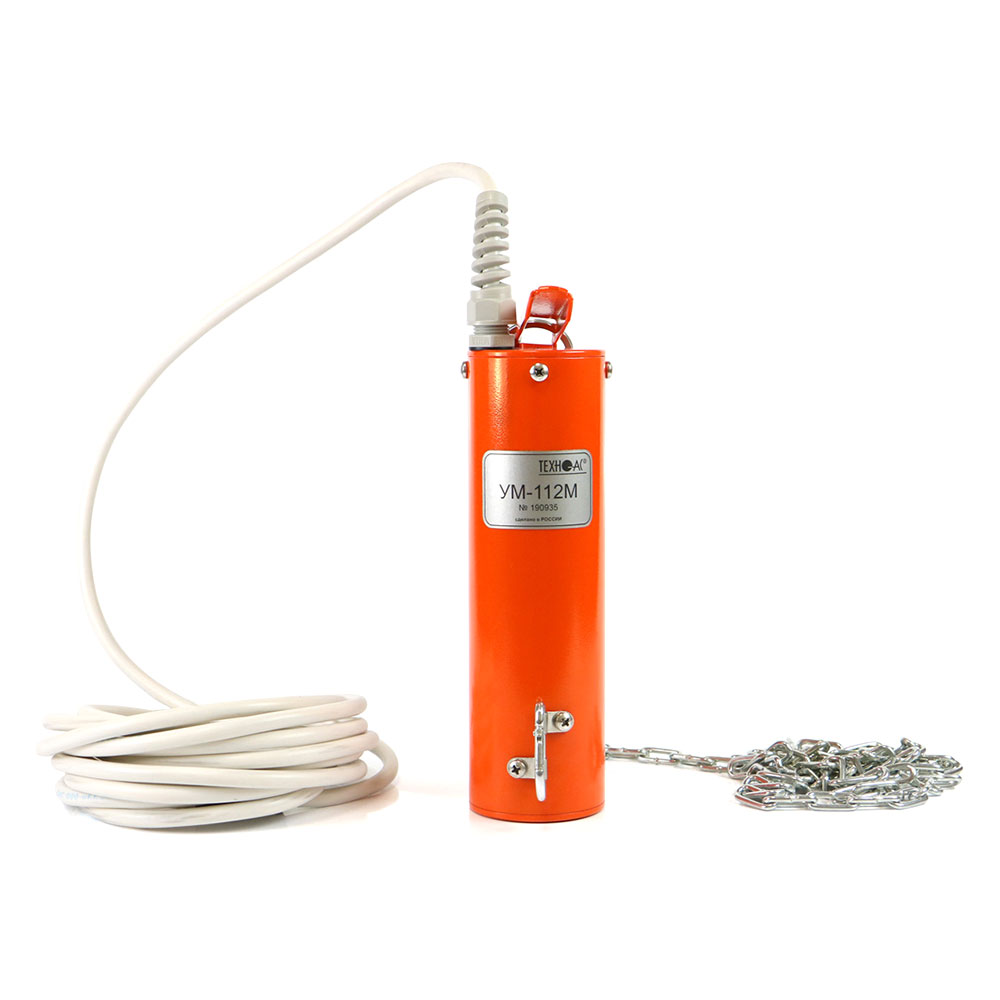

Характеристики ударного механизма УМ-112М
| Параметр | Значение |
|---|---|
| Рабочее положение крепления ударного механизма на трубу: — допустимое — оптимальное для максимальной дальности трассировки |
любое верхнее |
| Длина соединительного кабеля, не менее, м | 5 |
| Диаметр исследуемой трубы, мм | от 50 |
| Габаритные размеры, не более, мм | 90х200 |
| Масса комплекта, не более, кг | 3 |
