Описание
| Производитель: | Россия |
| Гарантия: | 1 год |
| Метрологическая поверка: | Не включена в цену |
Комплект с интеллектуальным алгоритмом выявления утечек и необходимым набором функций для трассопоиска
Назначение трассотечеискателя Успех АТГ-425.20Н
- Определения местоположения и глубины залегания скрытых коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении до 5 км от места подключения генератора.
- Определения мест повреждения кабельных линий.
- Обследования участков местности перед проведением земляных работ.
- Проведения работ по поиску скрытой проводки.
- Обнаружения мест разгерметизации трубопроводов на глубине до 3 м.
Трассотечеискатель Успех АТГ-425.20Н — универсальный многофункциональный комплект, в котором объединены три устройства:
- трассоискатель с электромагнитным датчиком;
- трассоискатель с акустическим датчиком;
- течеискатель с акустическим датчиком.
Решаемые задачи трассотечеискателем Успех АТГ-425.20Н
- Трассировка кабеля и определение глубины залегания.
- Поиск места повреждения силового кабеля.
- Поиск металлических трубопроводов и определение глубины залегания.
- Поиск мест пересечения трубопроводов и кабеля.
- Определение мест утечки.
Особенности трассотечеискателя Успех АТГ-425.20Н
- Возможность выбора мощности в зависимости от решаемых задач (от 5 до 20 Вт).
- Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
- Возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных.

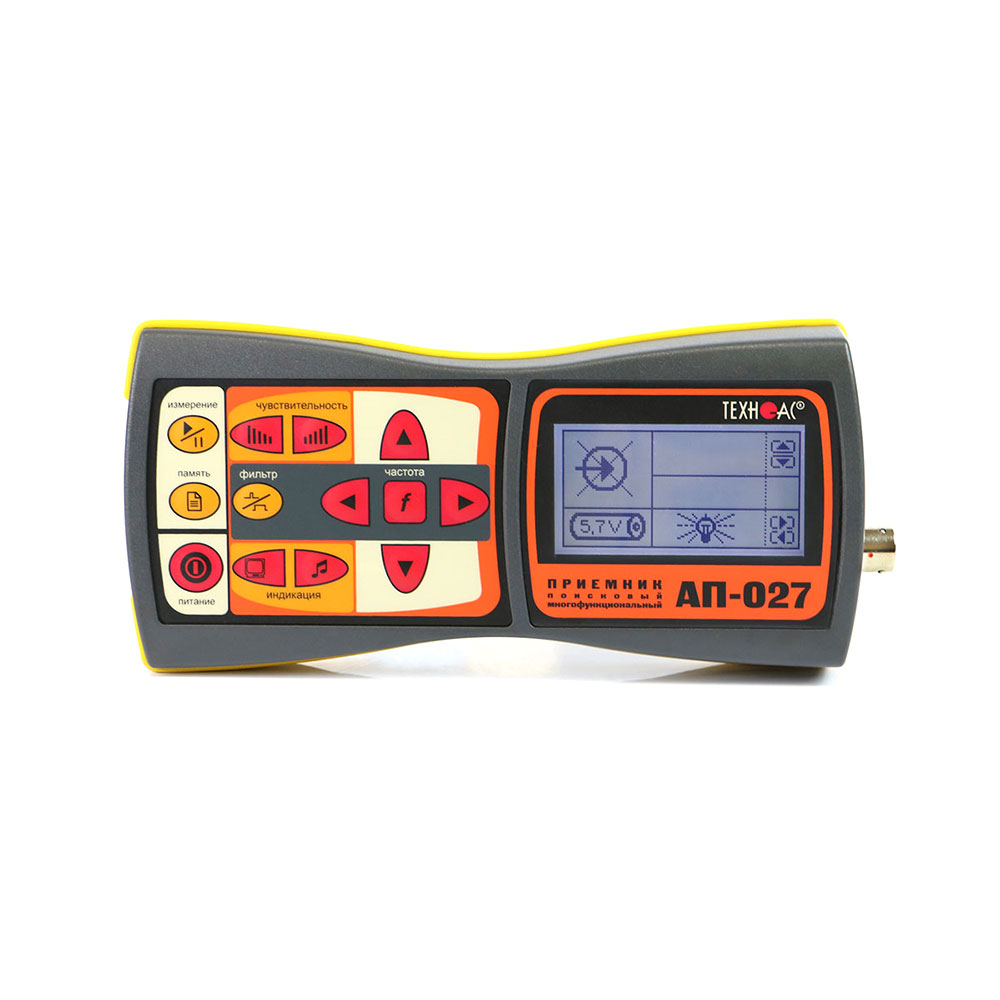

Особенности приемника АП-027
- Цифровой трассопоисковый приемник.
- Большой ЖК дисплей с переключаемыми режимами работы.
- Вывод звукового сигнала как на встроенный динамик, так и в наушники оператора.
- Широкий набор рабочих частот (50 / 100 / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 50…8600 Гц).
- Возможность дополнительно подключить акустический датчик (функция течеискателя / дефектоискателя).
- Класс защиты корпуса от внешних воздействий IP54.
Особенности генератора АГ-114.1
- Прост в эксплуатации и не требует высокой квалификации персонала.
- Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
- Возможность выбора мощности в зависимости от решаемых задач.
- Автоматическое повторное согласование при изменении мощности.
- Длительное время непрерывной работы от собственного аккумулятора.
- Небольшие габариты и вес.

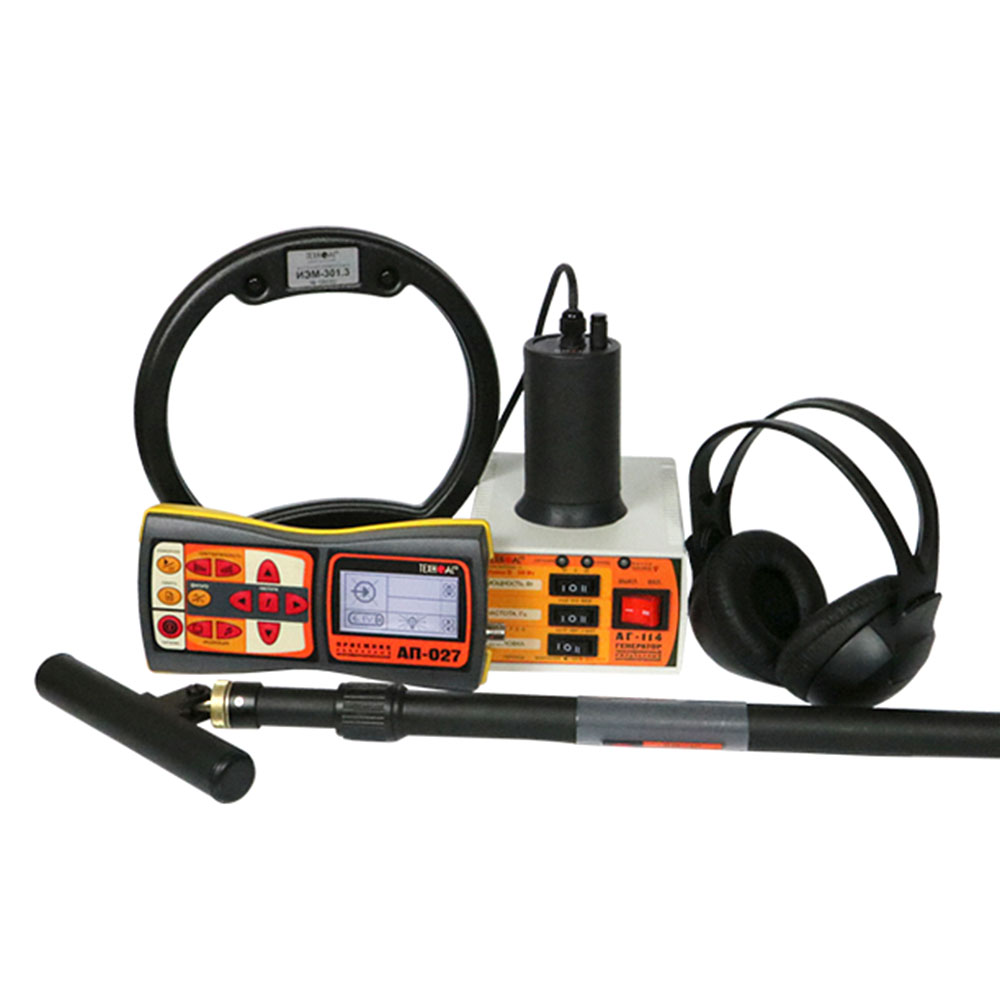

Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Трассопоисковый приемник АП-027 | 1 шт. |
| 2 | Генератор АГ-114.1 | 1 шт. |
| 3 | Датчик электромагнитный ЭМД-247 | 1 шт. |
| 4 | Комплект акустического датчика АД-247 | 1 шт. |
| 5 | Антенна индукционная ИЭМ-301.3 | 1 шт. |
| 6 | Головные телефоны | 1 шт. |
| 7 | Держатель для приемника АП-027.00.010 | 1 шт. |
| 8 | Батарейки для приемника (AA) | 4 шт. |
| 9 | Источник питания AG114M.02.020 | 1 шт. |
| 10 | Кабель для подключения внешнего аккумулятора АГ120.02.020 | 1 шт. |
| 11 | Кабель для подключения нагрузки АГ120.02.050 | 1 шт. |
| 12 | Кабель АГ105.02.020 | 1 шт. |
| 13 | Контакт магнитный АГ120.02.090 | 2 шт. |
| 14 | Крестовая отвертка | 1 шт. |
| 15 | Штырь заземления АГ110.02.004 | 2 шт. |
| 16 | Кабель для подключения внешнего аккумулятора AP027.02.030 | 1 шт. |
| 17 | Сумка для антенны ИЭМ-301.3 (чехол 53107) | 1 шт. |
| 18 | Сумка для электромагнитного датчика ЭМД-247 (чехол 53186) | 1 шт. |
| 19 | Сумка для генератора АГ-114.1 (чехол 53163) | 1 шт. |
| 20 | Сумка для комплекта (чехол 53183) | 1 шт. |
| 21 | Руководство по эксплуатации | 3 шт. |
| 22 | Паспорт | 1 шт. |
Дополнительная комплектация трассотечеискателя Успех АТГ-425.20Н
| № | Наименование |
|---|---|
| 1 | Комплект аккумуляторов и зарядное устройство для приемника АП-027 |
Технические характеристики
| Параметр | Датчик ЭМД/ДКИ/ДОДК/КИ | Датчик АД |
|---|---|---|
| Вид работы в зависимости от датчика | определяется автоматически, при подключении датчика | |
| Вид принимаемого сигнала | выбирается оператором как «непрерывный / импульсный» | выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)» |
| Частоты переключаемых полосовых фильтров | центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц | — ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц; — ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц |
| «Широкая полоса» (частотный диапазон) | 0,05…8,6 кГц | 0,09…2,2 кГц |
| Коэффициент усиления электрического тракта и динамический диапазон входного сигнала | 100 dB | 120 dB |
| Визуальная индикация | ЖКИ — символы и значения выбираемых режимов и параметров — анимированная шкала уровня входного сигнала — цифровое значение и анимированная шкала уровня выходного сигнала — график (движущаяся диаграмма) уровня выходного сигнала — частотный спектр выходного сигнала — цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» | |
| Звуковая индикация | головные телефоны — натуральный широкополосный или отфильтрованный сигнал | |
| головные телефоны — синтезированный звук ЧМ | — | |
| встроенный излучатель — синтезированный звук ЧМ | ||
| Питание | напряжение 4…7 В — аккумуляторы «тип АА» 1,2 В 4 шт. в комплекте с зарядным устройством, питающимся от осветительной (220 В) или бортовой (12 В) сети или щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт. | |
| Время непрерывной работы, не менее | 20 часов | |
| Допустимый диапазон температур окружающей среды при эксплуатации | -20…+50ºС | |
| Класс защиты от внешних воздействий | IP54 | |
| Габаритные размеры электронного блока | 220x102x42 мм | |
| Масса электронного блока, не более | 0,46 кг | |
Характеристики генератора АГ-114.1
| Параметр | Значение |
|---|---|
| Частоты генерируемого сигнала, Гц | |
| Частота 1 | 512 ± 0,25 |
| Частота 2 | 1024 ± 0,5 |
| Частота 3 | 8192 ± 4 |
| Режимы генерации | |
| Режим 1 | непрерывный |
| Режим 2 | импульсные посылки |
| Режим 3 | импульсный трехчастотный |
| Длительность импульса, мс | |
| Режим 2, 3 | 100 |
| Частота следования импульсов, Гц | |
| Режим 2 | 1 |
| Режим 3 | 2 |
| Мощность, отдаваемая генератором в нагрузку, Вт | |
| Мощность 1 («5Вт») | 5 ± 1,25 |
| Мощность 2 («10Вт») | 10 ± 2,5 |
| Мощность 3 («20Вт») | 20 ± 5 |
| Допустимое сопротивление нагрузки, Ом | любое |
| Диапазон сопротивлений согласованной нагрузки, Ом | |
| Мощность 1 («5Вт») | 0,3…1000 |
| Мощность 2 («10Вт») | 0,3…500 |
| Мощность 3 («20Вт») | 0,3…250 |
| Напряжение на выходе, В | |
| Ограниченное по умолчанию | 36 |
| Максимальное | 72 |
| Согласование с нагрузкой | автоматическое, 20-ти ступенчатое |
| Время согласования максимальное, не более, с | 12 |
| Допустимое внешнее напряжение питания, В | 11…15 |
| Источники питания | |
| Встроенный аккумулятор: — напряжение, В — емкость, Ач |
12 2,2 |
| Сетевой блок | 15 В / 4 А max |
| Время зарядки штатного аккумулятора не более, ч | 5 |
| Габаритные размеры генератора, не более, мм | 190х140х80 |
| Вес генератора в чехле, не более, кг | 2,5 |

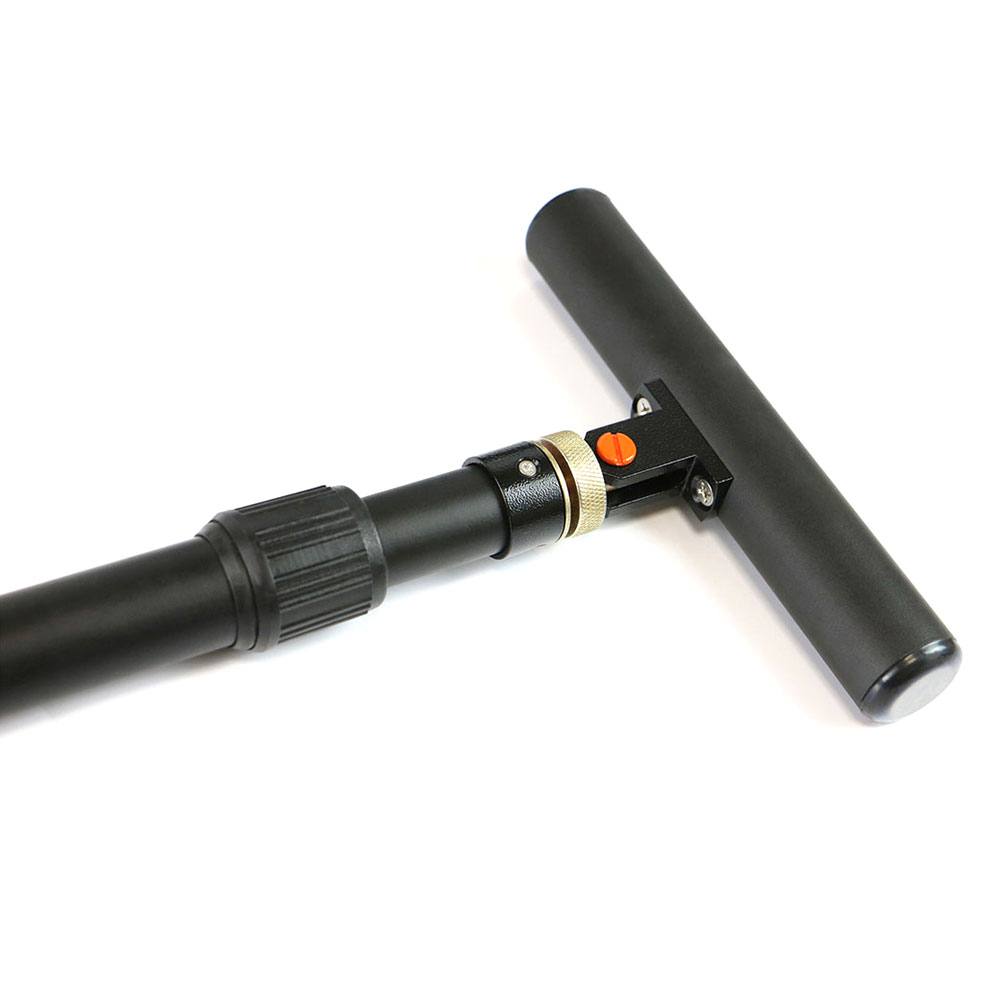

Характеристики электромагнитного датчика ЭМД-247
| Параметр | Значение |
|---|---|
| Тип преобразователя | резонансная ферритовая магнитная антенна |
| Частота резонанса | 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц |
| Тип питания | от приемника |
| Коммутация резонанса | принудительная (управляется приемником) |
Характеристики индукционной антенны ИЭМ-301.3
| Параметр | Значение |
|---|---|
| Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
| Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 |
| Тип корпуса | пластмассовый, герметичный |

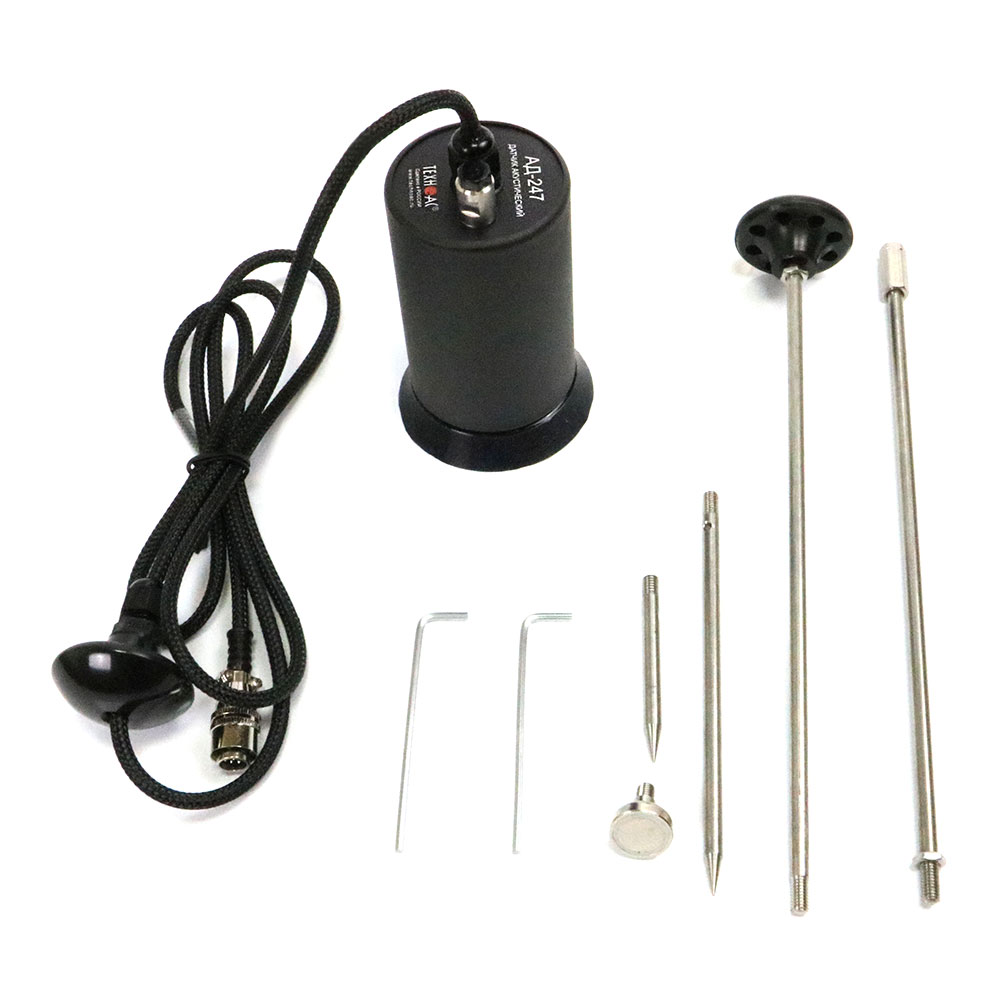

Характеристики датчика акустического АД-247
| Параметр | Значение |
|---|---|
| Габаритные размеры прибора, не более, мм | 60х130 |
| Масса, не более, кг | 0,95 |
