Описание
| Производитель: | Россия |
| Гарантия: | 1 год |
| Метрологическая поверка: | Не включена в цену |
Комплект трассотечепоисковый Успех АТГ-410.10 предназначен для:
- определения местоположения и глубины залегания скрытых коммуникаций;
- определения мест повреждения кабельных линий;
- обследования участков местности перед проведением земляных работ;
- проведения работ по поиску скрытой проводки;
- обнаружения мест разгерметизации трубопроводов на глубине до 3 м.

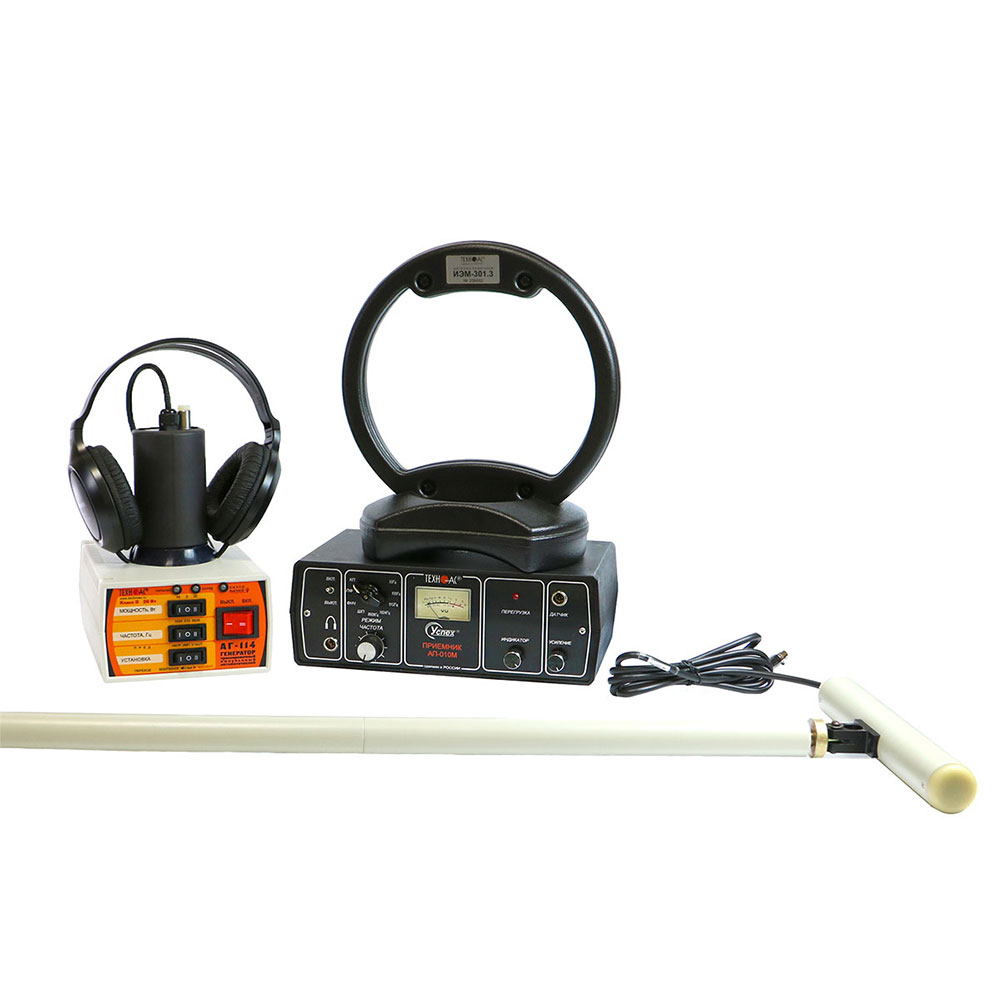

Трассотечеискатель Успех АТГ-410.10 – универсальный многофункциональный комплект, в котором объединены три устройства:
- трассоискатель с электромагнитным датчиком;
- трассоискатель с акустическим датчиком;
- течеискатель с акустическим датчиком.
Решаемые задачи трассотечеискателем Успех АТГ-410.10
- Трассировка кабеля и определение глубины залегания.
- Поиск места повреждения силового кабеля.
- Поиск металлических трубопроводов и определение глубины залегания.
- Поиск мест пересечения трубопроводов и кабеля.
- Определение мест утечки.
Особенности трассотечеискателя Успех АТГ-410.10
- Возможность выбора мощности в зависимости от решаемых задач (от 5 до 20 Вт).
- Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
- Возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных.

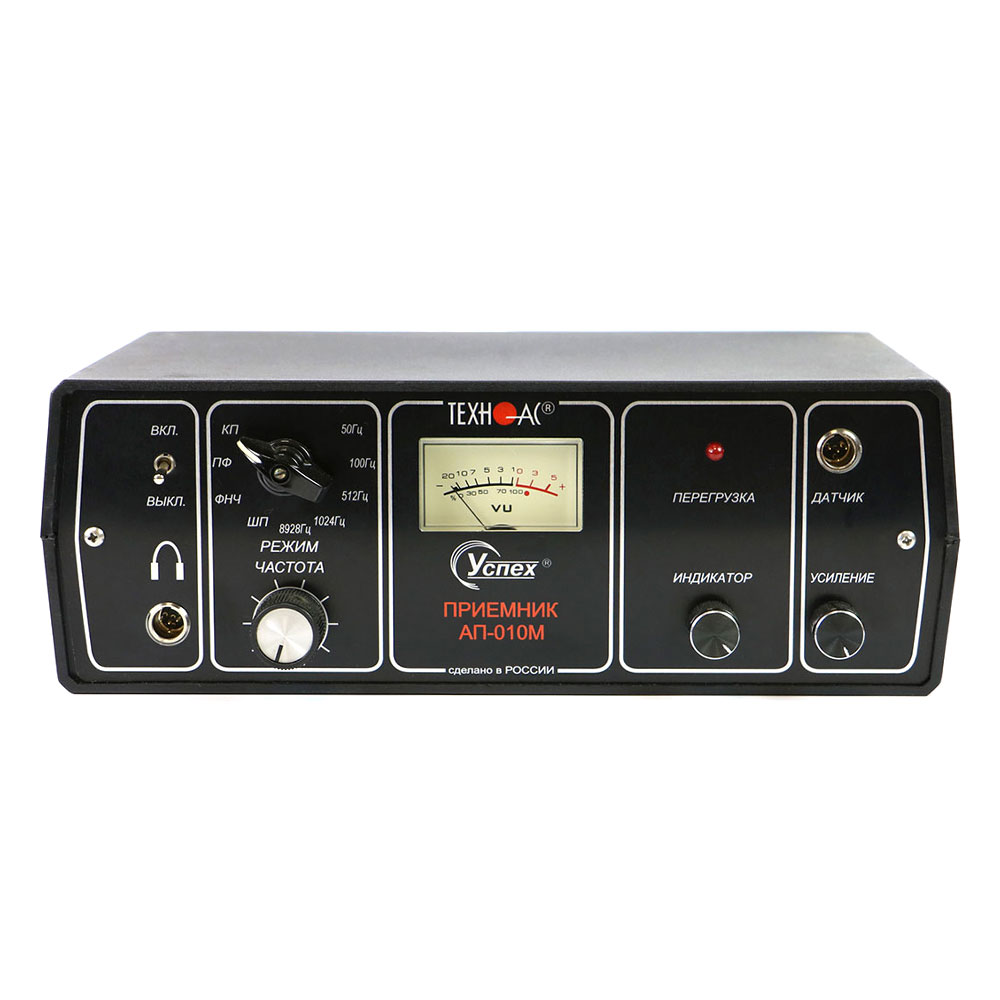

Особенности приемника АП-010М
- Аналоговый трассопоисковый приемник.
- Стрелочный индикатор уровня сигнала.
- Широкий набор рабочих частот (50 / 100 / 512 / 1024 / 8928 Гц, режим “Широкая Полоса”), частотные фильтры.
- Морозоустойчивый, работа при температурах до -30°С.
- Возможность дополнительно подключить акустический датчик (функция течеискателя / дефектоискателя).

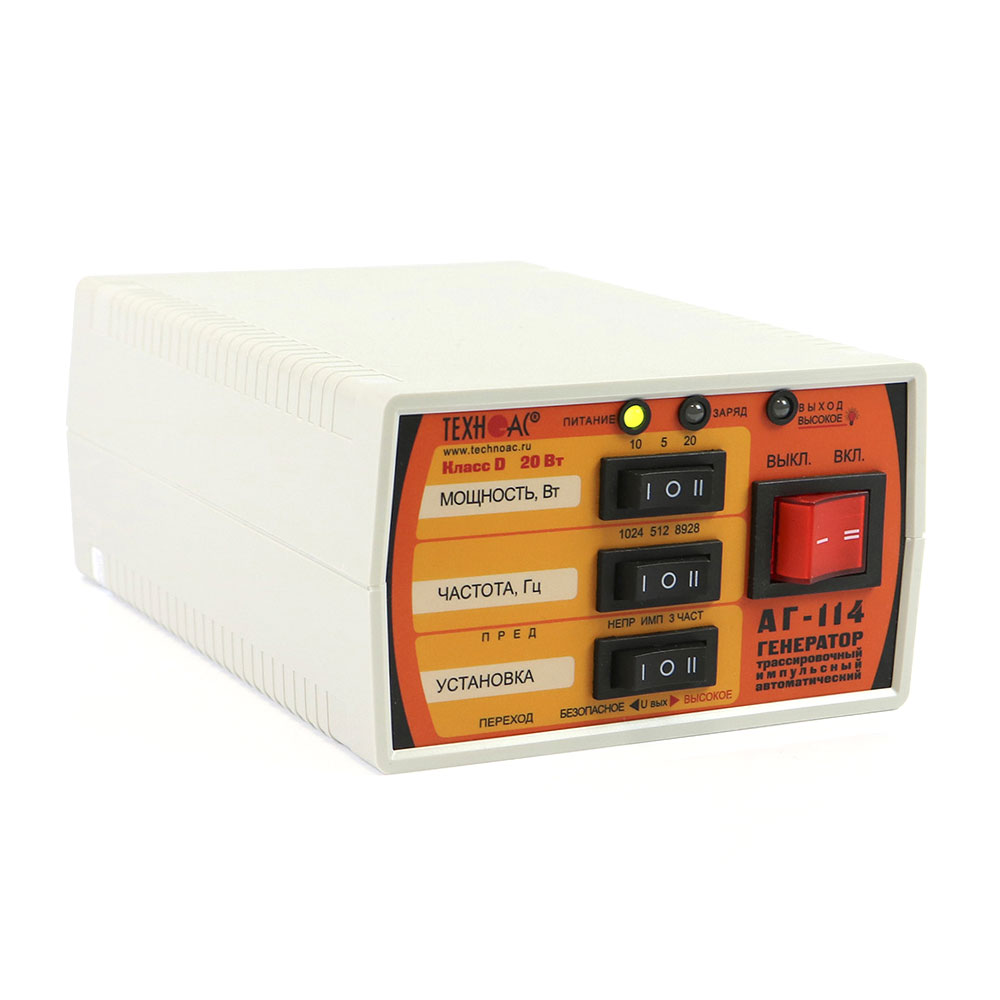

Особенности генератора АГ-114
- Прост в эксплуатации и не требует высокой квалификации персонала.
- Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
- Возможность выбора мощности в зависимости от решаемых задач.
- Автоматическое повторное согласование при изменении мощности.
- Длительное время непрерывной работы от собственного аккумулятора.
- Небольшие габариты и вес.
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Трассопоисковый приемник АП-010М | 1 шт. |
| 2 | Комплект акустического датчика АД-240 | 1 шт. |
| 3 | Датчик электромагнитный ЭМД-227М | 1 шт. |
| 4 | Головные телефоны | 1 шт. |
| 5 | Генератор АГ-114 | 1 шт. |
| 6 | Источник питания AG114M.02.020 | 1 шт. |
| 7 | Кабель АГ120.02.030 | 1 шт. |
| 8 | Кабель АГ120.02.020 | 1 шт. |
| 9 | Кабель АГ105.02.020 | 1 шт. |
| 10 | Штырь заземления АГ110.02.004 | 2 шт. |
| 11 | Антенна индукционная ИЭМ-301.2 | 1 шт. |
| 12 | Контакт магнитный АГ120.02.090 | 2 шт. |
| 13 | Батарейки R14 | 6 шт. |
| 14 | Сумка для батарейного отсека приемника (чехол 53113) | 1 шт. |
| 15 | Сумка для комплекта (чехол 53183) | 1 шт. |
| 16 | Сумка для приемника АП-010М (чехол 53108) | 1 шт. |
| 17 | Сумка для антенны ИЭМ-301.2 (чехол 53107) | 1 шт. |
| 18 | Сумка для генератора АГ-114 (чехол 53163) | 1 шт. |
| 19 | Сумка для датчик ЭМД-227М (чехол 53186) | 1 шт. |
| 20 | Руководство по эксплуатации. Паспорт | 1 шт. |
Технические характеристики
| Параметр | Значение |
|---|---|
| Девять режимов работы на 26 частотных диапазонах, Гц | 50, 100, 512, 1024, 8928, «ШП», «ФНЧ» (10 диап.), «ПФ» (10 диап.) |
| Общий коэффициент усиления по звуковому тракту, дБ | 35 |
| Напряжение питания, В Тип элементов питания |
9+1-2,5 6 х 1,5 В (батареи типа С) |
| Мощность, подводимая к головным телефонам, мВт | 100 |
| Потребляемая мощность, не более, Вт | 0,9 |
| Габаритные размеры прибора, не более, мм | 250х90х147 |
| Масса, не более, кг | 1,5 |
Характеристики генератора АГ-114
| Параметр | Значение |
|---|---|
| Частоты генерируемого сигнала, Гц | |
| Частота 1 | 512 ± 0,5 |
| Частота 2 | 1024 ± 1 |
| Частота 3 | 8928 ± 8 |
| Режимы генерации | |
| Режим 1 | непрерывный |
| Режим 2 | импульсные посылки |
| Режим 3 | импульсный трехчастотный |
| Длительность импульса, мс | |
| Режим 2, 3 | 100 |
| Частота следования импульсов, Гц | |
| Режим 2 | 1 |
| Режим 3 | 2 |
| Мощность, отдаваемая генератором в нагрузку, Вт | |
| Мощность 1 («5 Вт») | 5 ± 1,25 |
| Мощность 2 («10 Вт») | 10 ± 2,5 |
| Мощность 3 («20 Вт») | 20 ± 5 |
| Допустимое сопротивление нагрузки, Ом | любое |
| Диапазон сопротивлений согласованной нагрузки, Ом | |
| Мощность 1 («5 Вт») | 0,3…1000 |
| Мощность 2 («10 Вт») | 0,3…500 |
| Мощность 3 («20 Вт») | 0,3…250 |
| Напряжение на выходе, В | |
| Ограниченное по умолчанию | 36 |
| Максимальное | 72 |
| Согласование с нагрузкой | автомат., 20-ти ступенчатое |
| Время согласования максимальное, не более, с | 12 |
| Допустимое внешнее напряжение питания, В | 11…15 |
| Источники питания | |
| Встроенный аккумулятор: — напряжение, В — емкость, Ач |
12 2,2 |
| Сетевой блок | 15 В / 4,4 А max |
| Время зарядки штатного аккумулятора не более, ч | 5 |
| Габаритные размеры генератора, не более, мм | 190х140х80 |
| Вес генератора в чехле, не более, кг | 2,5 |
Характеристики акустического датчика АД-240
| Параметр | Значение |
|---|---|
| Габаритные размеры прибора, не более, мм | 60х130 |
| Масса, не более, кг | 0,95 |

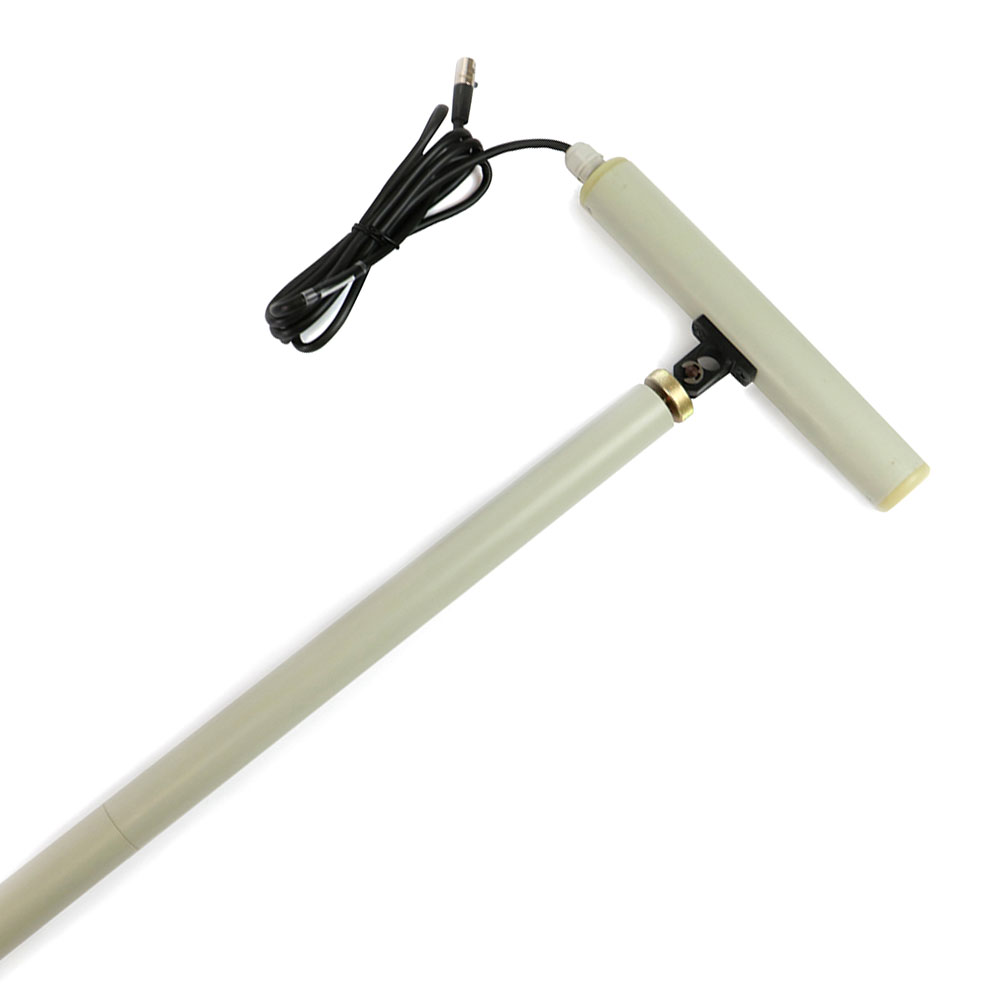

Характеристики электромагнитного датчика ЭМД-227М
| Параметр | Значение |
|---|---|
| Тип преобразователя | резонансная ферритовая магнитная антенна |
| Частота резонанса, Гц | 8928, 1024, 512 |
| Тип питания | от приемника |
| Коммутация резонанса | принудительная (управляется приемником) |
Характеристики индукционной антенны ИЭМ-301.2
| Параметр | Значение |
|---|---|
| Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
| Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом | 36 |
| Тип корпуса | пластмассовый, герметичный |
