Описание
| Производитель: | Константа, Россия |
Назначение:
Измерение толщины стенок металлических и неметаллических изделий специального и общего назначения (в том числе под защитными покрытиями толщиной до 2 мм) в диапазоне толщин от 0,25 до 300 мм с использованием совмещенных и раздельно-совмещенных преобразователей, обеспечивающих высокую достоверность результатов в лабораторных, цеховых и полевых условиях.
Особенности:
- возможность измерения толщины стенок металлических изделий под диэлектрическими покрытиями (в режимах ЭХО-ЭХО и ЗОНД-ЭХО-ПОКРЫТИЕ)
- возможность измерения толщины покрытия (в режиме ЗОНД-ЭХО-ПОКРЫТИЕ)
- автоматическая программно-аппаратная установка нуля преобразователей

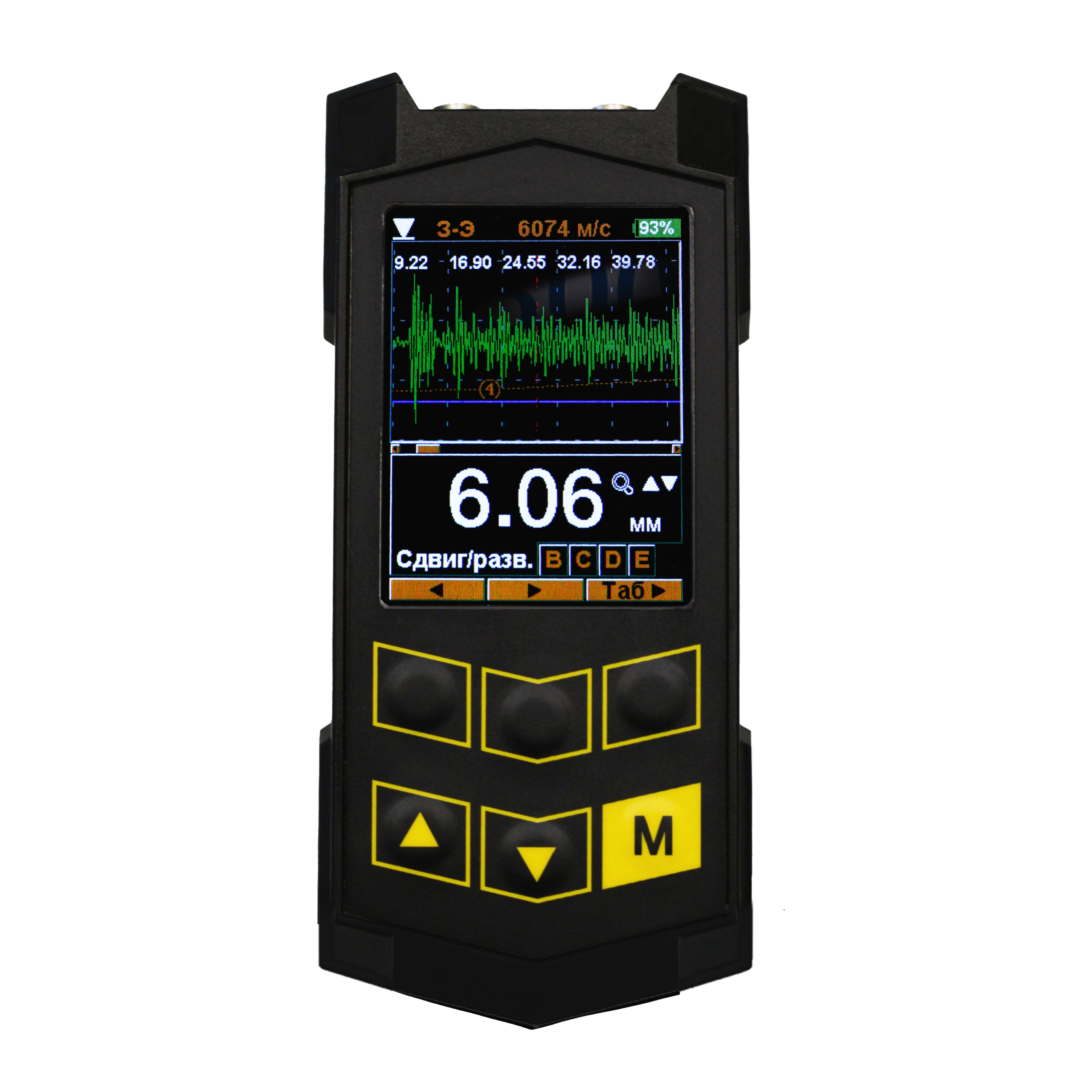

- возможность графического отображения ЭХО-сигнала в режиме А-скан
- наличие функции В-скана
- возможность запоминания результатов измерения, а также графиков А- и В-сканов в памяти прибора, их последующего просмотра и передачи в компьютер для хранения, статистической обработки и составления протоколов обследования объектов
- автоматическое опознавание раздельно-совмещенных преобразователей со встроенной памятью
- использование нескольких режимов измерения, обеспечивающих высокую достоверность результатов и подавление влияния мешающих параметров в температурном диапазоне от -20 до +50 °C
- широкая номенклатура совмещенных и раздельно-совмещенных малоистираемых преобразователей
- наличие преобразователей для измерения толщины нагретых изделий (температура до 350 °C)
- цветной высококонтрастный графический дисплей TFT 2,4”, 320×240 пикселей
- габариты, форма и эргономика блока обработки информации, обеспечивающие удобство удержания и считывания информации, а также возможность работы с клавиатурой одной рукой

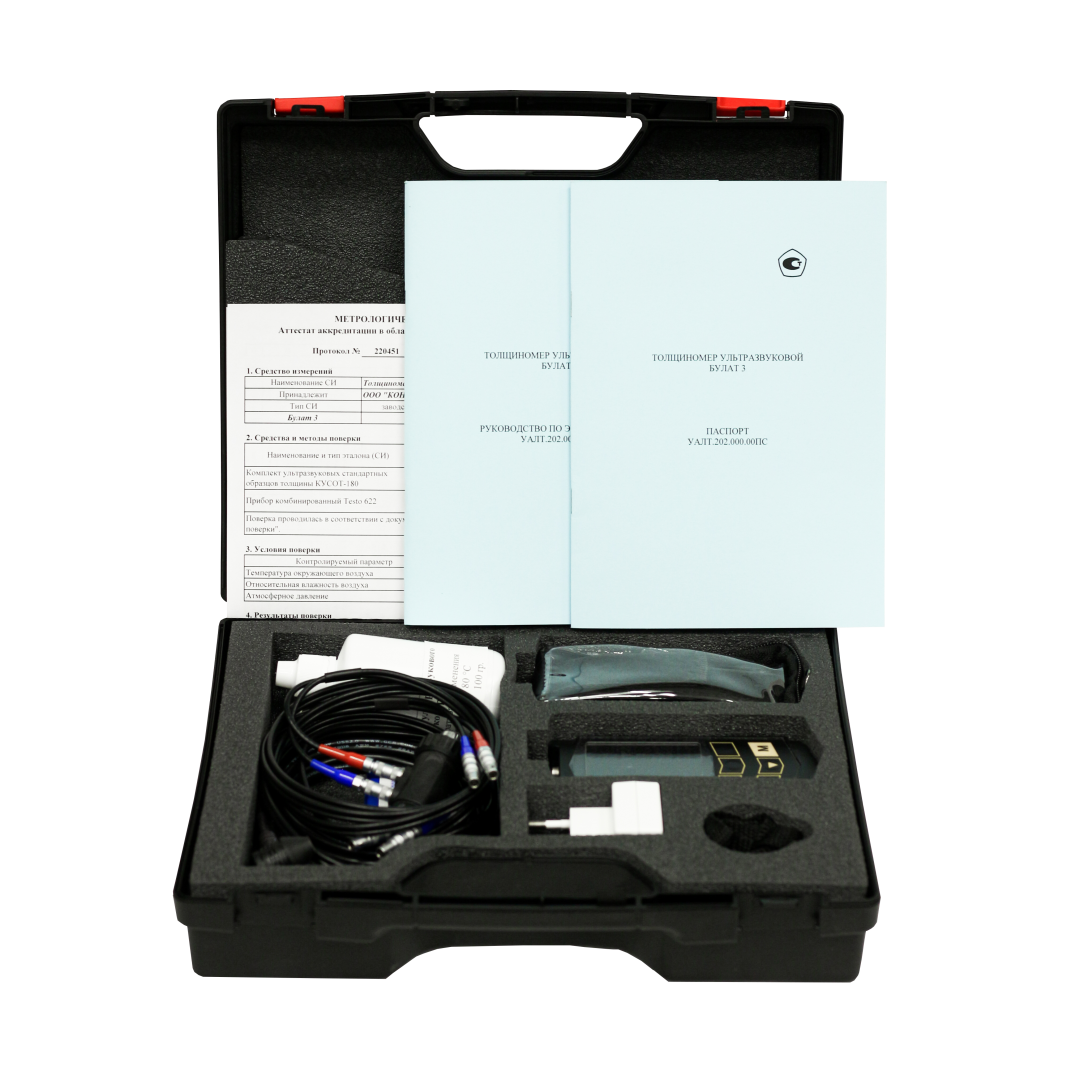

Комплектация
- блок обработки информации,
- зарядное устройство,
- кабель USB A — mini USB,
- юстировочный образец (6 мм),
- мера толщины покрытий (только при поставке преобразователей серии -Е и П111-),
- гель контактный,
- паспорт,
- руководство по эксплуатации,
- чехол,
- кейс.
Технические характеристики
| Диапазон контролируемых толщин (по стали) Т, мм | 0,25-300* |
| Скорость распространения ультразвука, м/с | 1000-9999 |
| Дискретность измерений, мм | 0,1; 0,01 |
| Основная погрешность измерения по диапазонам Т, мм: | |
| — Т = 0,25–10 | ±(0,005Т+0,05) |
| — Т = 10–300 | ±(0,01Т+0,1) |
| Количество результатов измерений, сохраняемых в памяти прибора | 100 000 |
| Количество А- и В-сканов, сохраняемых в памяти прибора | 500 |
| Время непрерывной работы, ч | 9 |
| Питание: встроенный Li-Ion аккумулятор, В | 3,7 |
| Диапазон рабочих температур для прибора, °C | -20…+50** |
| Диапазон рабочих температур для преобразователей (базовых), °C: | |
| — для серии -А | -40…+50 (кратковременно до +75) |
| — для серии -Е | -10…+40 |
| Диапазон рабочих температур для преобразователей (высокотемпературных), °C | до +350 |
| Габаритные размеры, мм | 120×54×20 |
| Масса электронного блока, г | 150 |
______________________
* зависит от характеристик контролируемого материала, характеристик покрытий и типа преобразователя
** от -30 до +50°C при питании от внешнего аккумулятора
