Описание
| Производитель: | Россия |

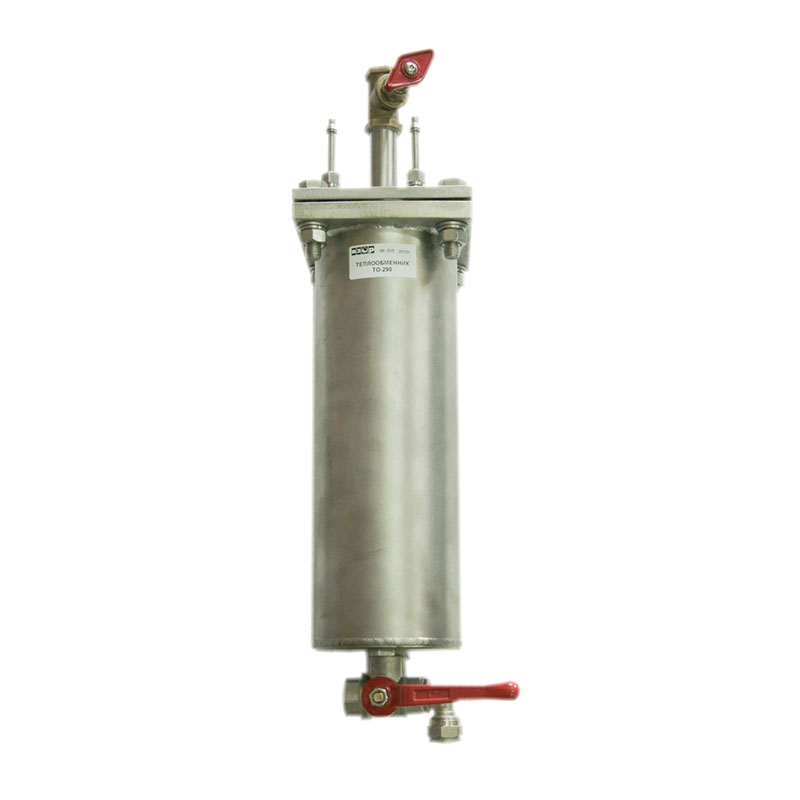

Применяется в технологических процессах атомных, тепловых и электрических станций, котельных и других объектов для охлаждения пробы, подаваемой на приборы автоматического и ручного химического контроля.
Преимущества
- Легкоочищаемая разборная конструкция.
- Применяются материалы с высокими механическими свойствами: змеевик выполнен из стали 316 SS, корпус из стали 304 (или 12Х18Н10Т).
- Оборудован обжимными фитингами для подсоединения линий пробы без сварки.
- Снабжен специальным трехходовым шаровым краном для подачи/слива охлаждающей воды и регулирующим вентилем, обеспечивающим изменение расхода охлаждающей воды через теплообменник.
Комплектация
- Теплообменник ТО-290 или ТО-145
Дополнительно:
- Комплект запасных частей к теплообменнику
- Комплект монтажных частей к теплообменнику
Технические характеристики
|
Параметры пробы |
ТО-290 | ТО-145 |
|
Давление пробы на входе в УПП, МПа, не более |
32 | 32 |
|
Температура пробы на входе в ТО, град.С, не более |
560 | 560 |
|
Номинальная площадь теплообмена, кв.м, не более |
0,290 | 0,145 |
|
Расход пробы через ТО, куб.дм/ч., не более Проба (жидкость) Проба (пар) |
100 60 |
100 60 |
|
Внутренний диаметр корпуса, мм, не более |
102 | 80 |
|
Внутренний диаметр змеевика, мм, не более |
4 | 4 |
|
Габаритные размеры, мм, не более |
130*560*175 | 110*560*150 |
| Вес, кг, не более | 9,50 | 6,10 |
параметры охлаждающей воды
|
давление на входе, МПа |
от 0,3 до 1,0 | от 0,3 до 1,0 |
|
температура, град.С |
||
| — на входе, не более | 35 | 35 |
| — на выходе, не более | 60 | 60 |
|
расход охлаждающей воды, куб.дм/ч., не более |
2100 | 2100 |
