Описание
| Производитель: | Россия |
| Гарантия: | 1 год |
| Метрологическая поверка: | Не включена в цену |

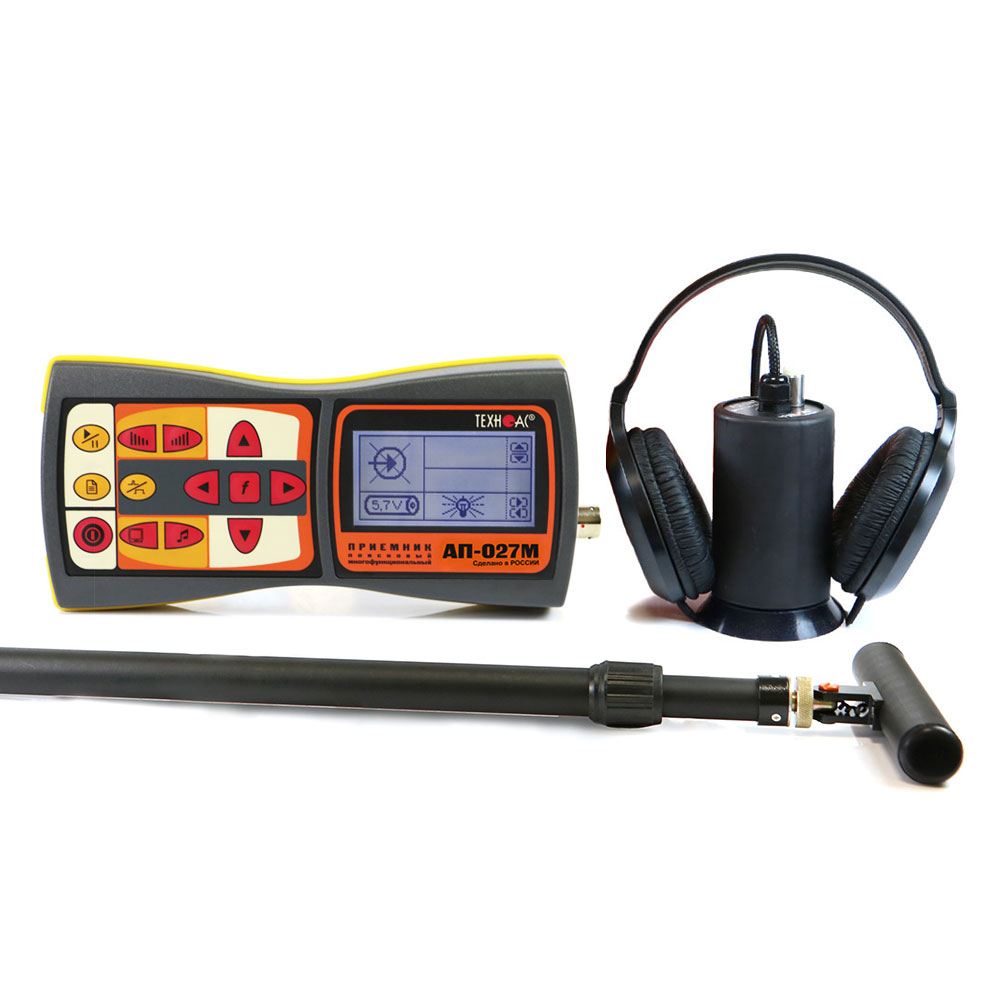

Комплект течеискателя акустического портативного с функцией пассивного обнаружения кабелей «Успех АТП-424Н» предназначен для:
- обнаружения утечек жидкостей, теплоносителей в трубопроводах находящихся на глубине до 3 м в канальной и бесканальной прокладке;
- обнаружения силовых кабелей, находящихся под напряжением, пассивным методом на глубине до 6 м.
Рекомендуемые области применения
- ЖКХ
- Теплосети
- Водоканал
Особенности приемника «АП-027»
Приемники поисковые многофункциональные «АП-027» используются как для решения одной задачи (течепоиск, трассопоиск), так и для комплексного применения (течетрассопоиск и т.д.).
ВАЖНАЯ ОСОБЕННОСТЬ
«АП-027» — это многофункциональный прибор, который ВПЕРВЫЕ В МИРОВОЙ ПРАКТИКЕ позволяет:
- Осуществлять поиск утечек жидкостей из трубопроводов.
- Осуществлять 2 вида трассопоиска (электромагнитный и акустический).
- Осуществлять поиск дефектов изоляции электрических коммуникаций 2 способами. (контактным и бесконтактным).
- Наличие функции выбора кабеля из пучка.
Существенные преимущества
- Защита от посторонних шумов (от шума при установке датчика, от шума шин автомобиля, шагов и т.д.).
- Выделение полезного сигнала из зашумленного (отдельная индикация уровня полезного сигнала утечки).
- Расширенная индикация результатов контроля (уровня отфильтрованного полезного сигнала, уровня шума, контроль перегрузки, график посекундных измерений, график результатов измерений из памяти, анализатор частотного спектра сигнала).
Дополнительные возможности
- Высокая чувствительность. Коэффициент усиления тракта до 100 дБ.
- Оператор получает информацию на большом ЖКИ индикаторе со светодиодной подсветкой, а также в наушниках или из встроенного динамика.
- Регулируемый уровень подсветки.
- Класс защиты от внешних воздействий IP54.
Функциональные возможности приемника «АП-027» в различных режимах работы
Режим «течепоиск»
- Поиск утечек жидкости при помощи акустического контактного датчика (АД) с защитой от помех. Частотный диапазон 0,1…2 кГц.
- Выбор полосы пропускания внутри частотного диапазона – по 8 градаций ограничения «снизу» и «сверху» (логарифмическая шкала).
- Трансляция звукового сигнала на головные телефоны.
Режим «электромагнитный трассопоиск»
- Поиск трассы электропроводящей коммуникации при помощи электромагнитного датчика (ЭМД).
- Фильтры 50…60, 100…120, 512, 1024, 8192, 33000 Гц или «широкая полоса».
- Трансляция сигнала на головные телефоны (натуральный или синтезированный звук) или на встроенный излучатель (синтезированный звук).
Режим «акустический трассопоиск»
- Поиск трассы коммуникации из любого (в том числе и НЕЭЛЕКТРОПРОВОДЯЩЕГО) материала при помощи акустического датчика (АД).
Режим поиска дефектов изоляции электропроводящих коммуникаций
- Контактный и бесконтактный методы поиска утечек тока в землю при помощи специальных датчиков (ДКИ и ДОДК).
Режим выбора кабеля из пучка
- Идентификация выделенного кабеля в пучке при помощи индукционных «клещей» (КИ).
Применяемые датчики
- акустический датчик (АД) для «течепоиска» (поиска утечек жидкости) и «акустического трассопоиска» коммуникаций (в том числе пластиковых трубопроводов);
- электромагнитный датчик (ЭМД) для «электромагнитного трассопоиска»;
- контактный датчик контроля качества изоляции (ДКИ) электропроводящих коммуникаций (кабелей и трубопроводов);
- бесконтактный датчик – определитель дефектов изоляции (ДОДК) электропроводящих коммуникаций (кабелей и трубопроводов);
- «клещи» индукционные (КИ) для выбора кабеля из пучка.
Визуальная индикация
- Двухсегментная шкала уровня сигнала с цифрой 0…100% (суммарное и «полезное» значения)
- График (движущаяся диаграмма) изменения уровня полезного сигнала во времени в диапазоне 0…100%
- Двухсегментная индикация частотного спектра суммарного и «полезного» сигналов при течепоиске. Отображаются суммарное (мгновенное) и «отфильтрованное» (полезное) значения уровня сигнала отдельно по каждой частотной составляющей спектра. Совместно с прослушиванием, визуализация спектра полезного сигнала на фоне спектра помех помогает оператору принять решение о выборе диапазона фильтрации и затем «увидеть» услышанный результат этой фильтрации
- «История» измерений («память» на 30 значений уровня сигнала)
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Трассопоисковый приемник «АП-027» | 1 шт. |
| 2 | Комплект акустического датчика «АД-247» | 1 шт. |

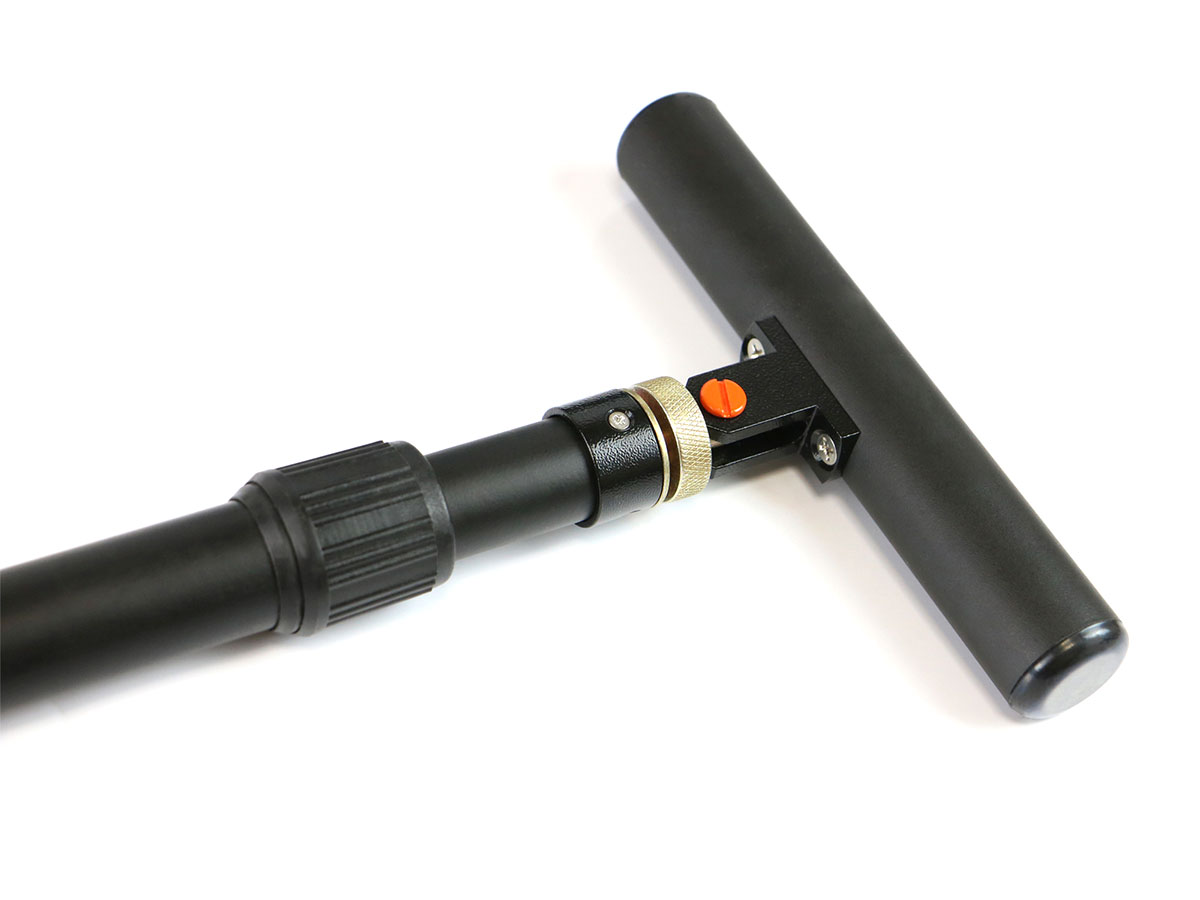

| 3 | Электромагнитный датчик «ЭМД-247» | 1 шт. |
| 4 | Головные телефоны | 1 шт. |
| 5 | Держатель для приемника АП-027.00.010 |
1 шт. |
| 6 | Крестовая отвертка | 1 шт. |
| 7 | Сумка для ЭМД Чехол 53186 |
1 шт. |
| 8 | Сумка для комплекта Чехол 53207 |
1 шт. |
| 9 | Батарейки для приемника (AA) | 4 шт. |
| 10 | Кабель для подключения внешнего аккумулятора AP027.02.030 |
1 шт. |
| 11 | Руководство по эксплуатации | 2 шт. |
| 12 | Паспорт | 1 шт. |
Дополнительное оборудование
- Акустический датчик малогабаритный «АДМ-227» с функцией магнитного датчика
- Генератор трассировочный «АГ-114.1»
- Генератор трассировочный «АГ-105»
- Портативный искатель металлических люков ИЭМ-300 «Люк»
- Комплект внешнего аккумулятора для приемника «АП-027»
- Комплект аккумуляторов и зарядное устройство для приемника «АП-027»
Технические характеристики

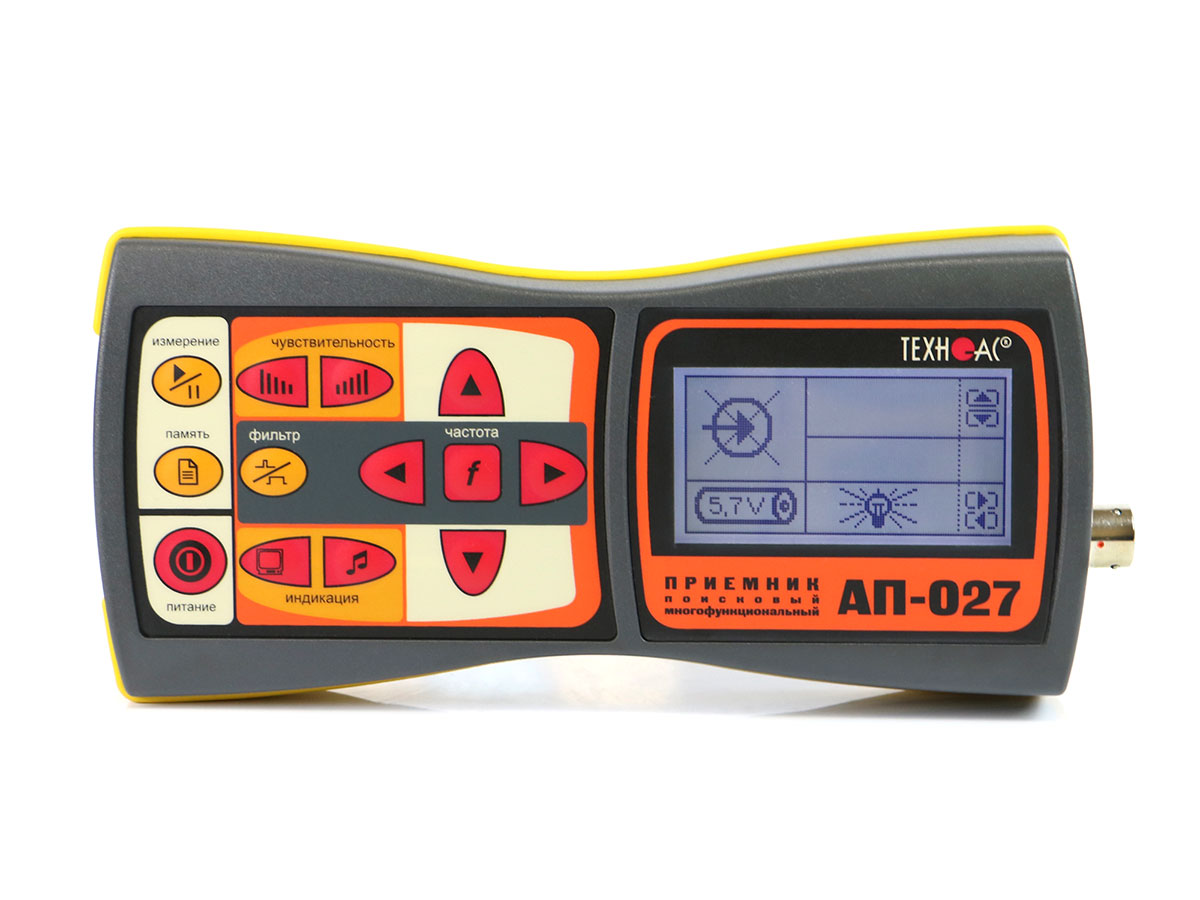

Приемник «АП-027»
| Параметр | Датчик ЭМД/ДКИ/ДОДК/КИ/НР | Датчик АД |
|---|---|---|
| Вид работы в зависимости от датчика | Определяется автоматически, при подключении датчика | |
| Вид принимаемого сигнала | Выбирается оператором как «непрерывный / импульсный» | Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)» |
| Частоты переключаемых полосовых фильтров | Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц. | Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц. Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц. |
| «Широкая полоса» (частотный диапазон) | 0,05…8,6 кГц | 0,09…2,2 кГц |
| Коэффициент усиления электрического тракта и динамический диапазон входного сигнала | 100 dB | 120 dB |
| Визуальная индикация | ЖКИ — символы и значения выбираемых режимов и параметров — анимированная шкала уровня входного сигнала — цифровое значение и анимированная шкала уровня выходного сигнала — график (движущаяся диаграмма) уровня выходного сигнала — частотный спектр выходного сигнала — цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» | |
| Звуковая индикация | Головные телефоны – натуральный широкополосный или отфильтрованный сигнал. | |
| Головные телефоны -синтезированный звук ЧМ. | — | |
| Встроенный излучатель — синтезированный звук ЧМ. | ||
| Питание | Напряжение 4…7В. — аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или — щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт. | |
| Время непрерывной работы, не менее | 20 часов | |
| Допустимый диапазон температур окружающей среды при эксплуатации | -20ºС…+50ºС | |
| Класс защиты от внешних воздействий | IP54 | |
| Габаритные размеры электронного блока | 220*102*42 мм | |
| Масса электронного блока, не более | 0,46 кг | |

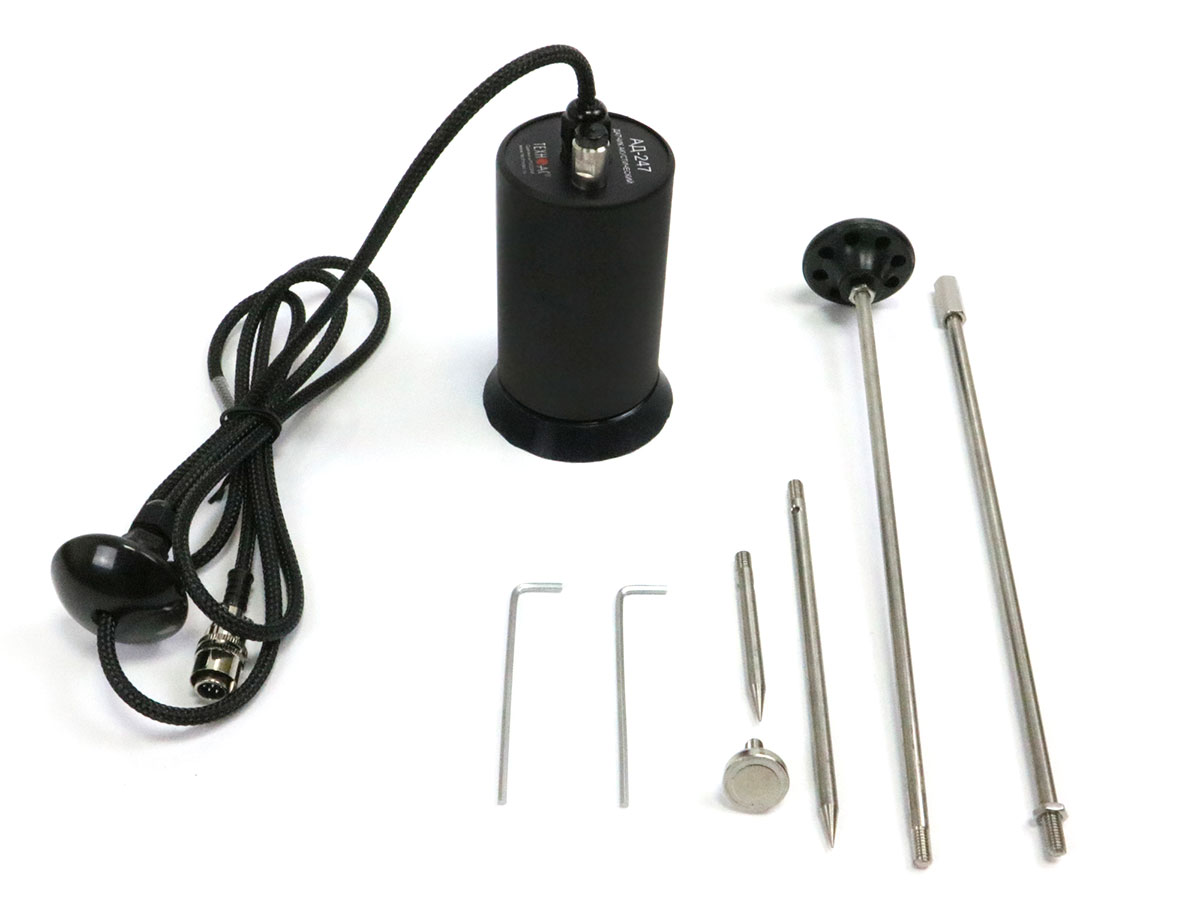

Акустический датчик «АД-247»
| Параметр | Значение |
|---|---|
| Габаритные размеры прибора, не более, мм | 60х130 |
| Масса, не более, кг | 0,95 |
Электромагнитный датчик «ЭМД-247»
| Параметр | Значение |
|---|---|
| Тип преобразователя | резонансная ферритовая магнитная антенна |
| Частота резонанса, Гц | 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц |
| Тип питания | от приемника |
| Коммутация резонанса | принудительная (управляется приемником) |
