Описание

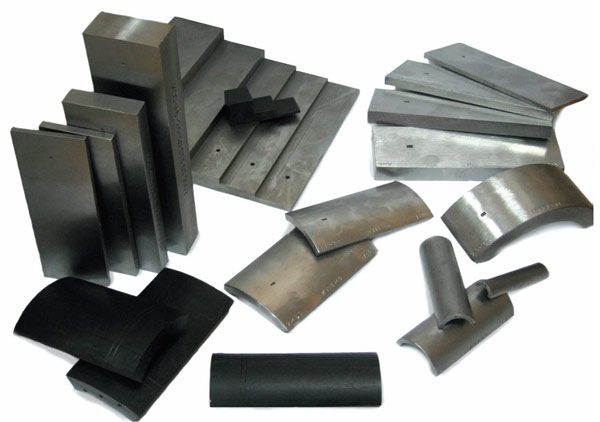

Стандартные образцы предприятия (СОП) с зарубками применяются при настройке чувствительности и длительности развертки ультразвуковых дефектоскопов при контроле различных изделий (в большинстве случаев плоских (листовых) и трубных). СОП с зарубкой (угловым отражателем) производятся из того же материала, что и контролируемый объект, при этом геометрические размеры, такие как толщина или радиус кривизны поверхности стандартного образца, полностью соответствуют параметрам контролируемого изделия.
СОПы с зарубками можно условно отнести к четырём видам:
- плоский стандартный образец с зарубкой;
- трубный стандартный образец с зарубкой для контроля продольного сварного шва;
- трубный стандартный образец с зарубкой для контроля поперечного сварного шва;
- стандартный образец с зарубкой для контроля гибов трубопроводов.
Обычно стандартные образцы создаются в соответствии с определенными нормативными документами, которые определяют:
- габаритные размеры стандартного образца
- размеры (ширина и глубина) зарубки
- место расположение зарубки на образце
- количество зарубок
В большинстве случаев стандартные образцы с зарубкой изготавливается по следующим нормативным документам:
- СОУ-Н МПЕ 40.1.17.302:2005 «Ультразвуковой контроль сварных соединений элементов котлов трубопроводов и сосудов»
- РД 34.17.302-97(ОП-501 ЦД-97) «Котлы паровые и водогрейные.Трубопроводы пара и горячей воды,сосуды.Сварные соединения. Контроль качества.Ультразвуковой контроль.Основные положения.»
- РД 34.17.418 (И 23 СД-80) «Инструкция по дефектоскопии губов трубопроводов из перлитной стали»
- ВСН 012-88 «Строительство магистральных и промысловых трубопроводов.Контроль качества и приемка работ.Часть1.»
- СТО Газпром-2006 «Инструкция по неразрушающим методам контроля качества сварных соединений при строительстве и ремонте промысловых и магистральных газопроводов.»
- РДИ 38.18.016-94 «Инструкция по УЗК сварных соединений технологического оборудования.»
- ОСТ-32-100-87 «Ультразвуковой контроль швов сварных соединений мостов, локомотивов и вагонов.»
