Спектроколориметр «ТКА-ВД»/01

Описание

Назначение прибора

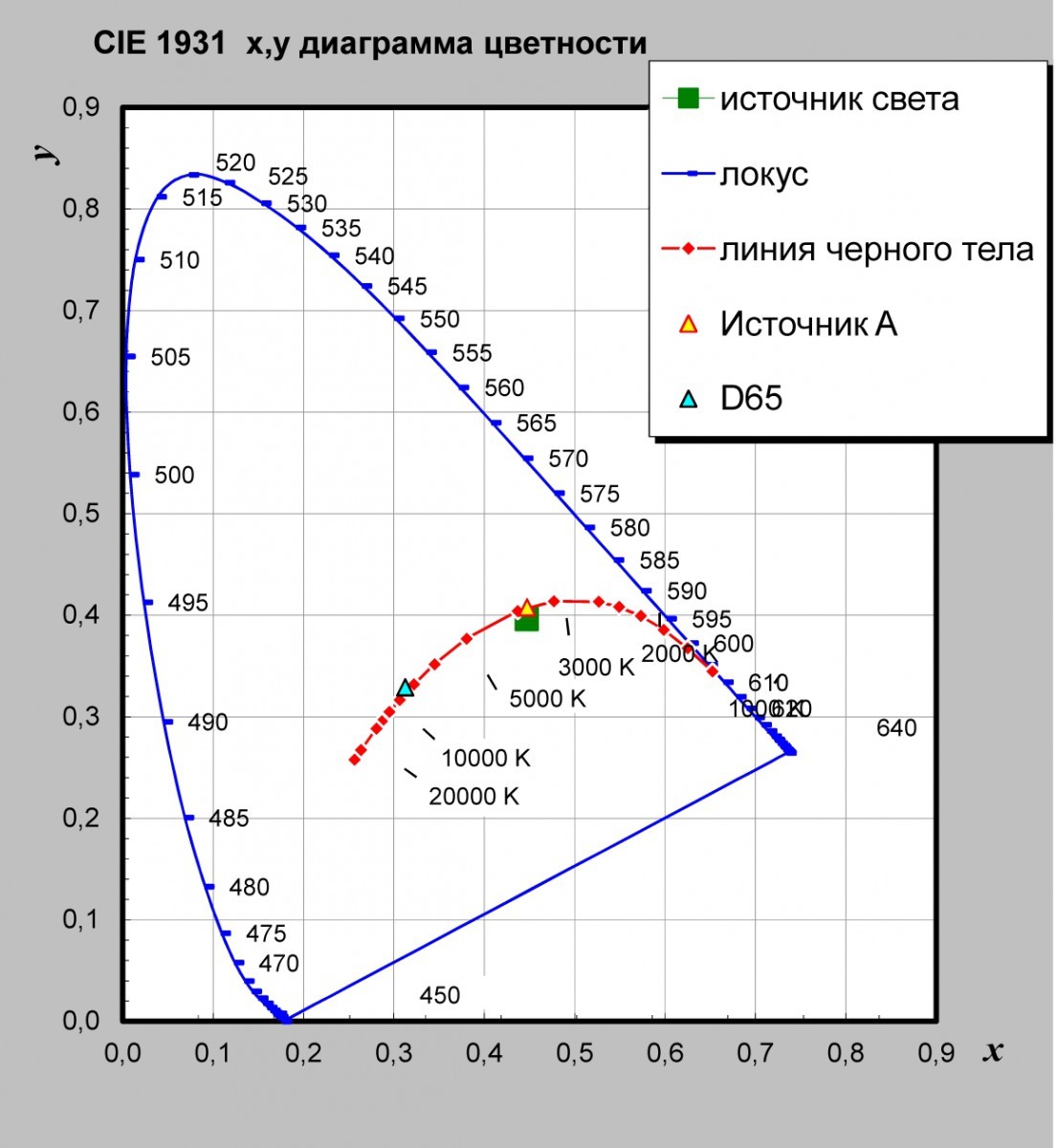

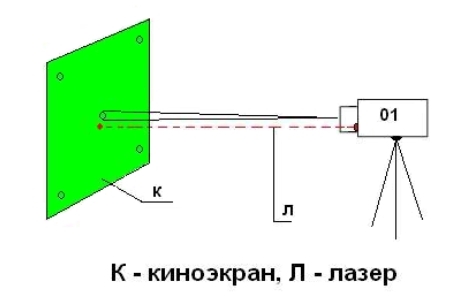

Прибор предназначен для измерения координат цветности и коррелированной цветовой температуры источников света в международной колориметрической системе МКО 1931г. и 1976 г. в режиме измерения яркости самосветящихся поверхностей накладным способом и в режиме измерения яркости киноэкранов.

ИЗМЕРЕНИЯ в режиме ЯРКОСТИ:

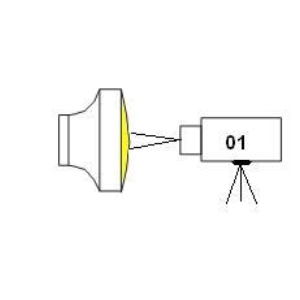

• плазменные панели
• ЖК-дисплеи
• киноэкраны
• уличные экраны

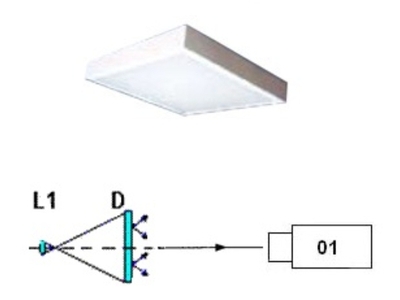

• потолочные светильники с рассеивателем
• аварийное освещение
• светофоры

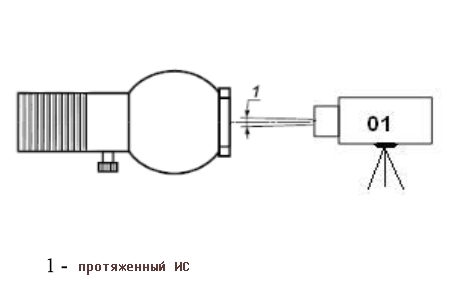

• экраны видеопроекторов

Подробнее о приборе

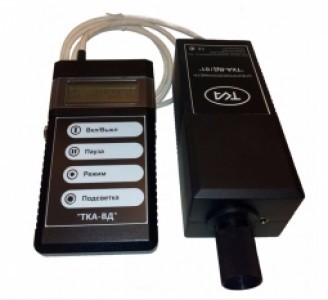

Прибор состоит из оптоэлектронного блока и блока обработки сигнала, связанных между собой гибким многожильным кабелем. В данном случае измерения только  самосветящихся и несамосветящихся поверхностей накладным способом и киноэкранов в режиме яркости. Прибор с линейным детектором с фиксированным положением дифракционной решетки не имеет движущихся частей, что позволяет одновременно регистрировать относительно широкую видимую область спектра с построением изображения.
В приборе реализована уникальная возможность определения значений коррелированной цветовой температуры в режиме реального времени и вычислению точных значений координат цветности источника излучения по специальной программе, защищённой Свидетельством об официальной регистрации программы для ЭВМ №2003612396.

Нормативные документы

ГОСТ 8.205-2014 Государственная поверочная схема для средств измерений координат цвета координат цветности, показателей белизны и блеска.
ГОСТ Р 54350-2011 Приборы осветительные. Светотехнические требования и методы испытаний.
СНиП 23-05-95 (СП 52.13330.2011) Актуализированная редакция. Естественное и искусственное освещение.

Прибор имеет возможность отображения информации двумя способами: на встроенный ЖКИ и сброс данных по интерфейсу RS-232 (виртуальный USB).
Обновление вывода данных  зависит от уровня яркости источника света и занимает до 5 с. Переключение режимов на ЖКИ происходит по замкнутому циклу кнопкой «Режим»:

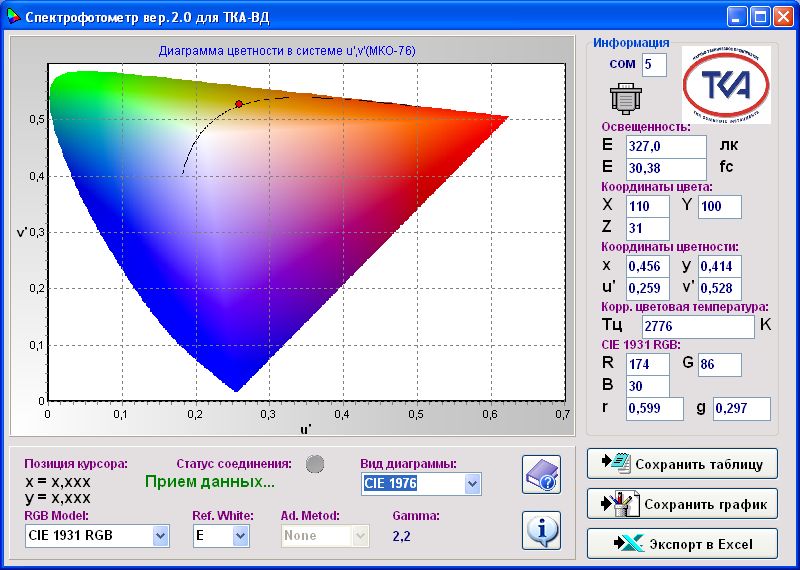

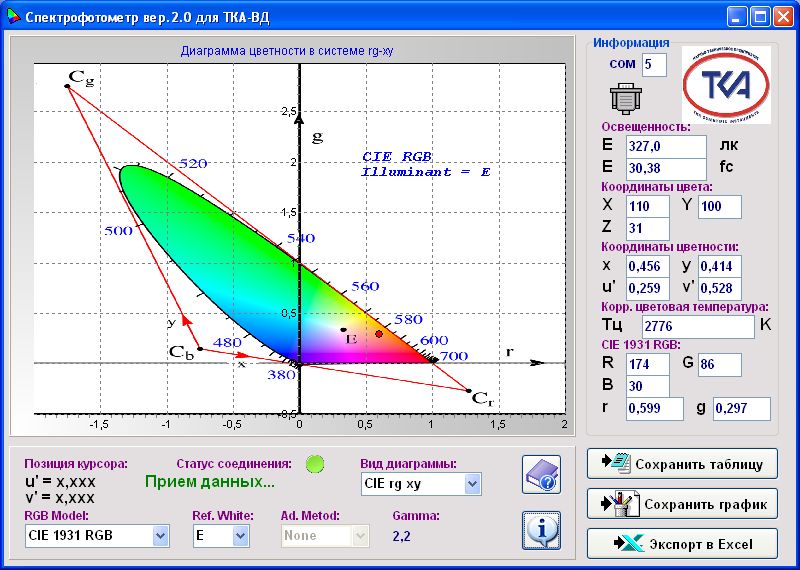

Программное обеспечение «Спектрофотометр»

Для приема данных необходимо использовать программу «Спектрофотометр» (уникальный протокол сброса данных). Программное обеспечение предназначено для работы с отдельными одноканальными приборами по интерфейсу RS-232C с использованием USB-порта компьютера. Данные передаются только с прибора на компьютер. В комплект поставки входит кабель связи с ПК (USB кабель типа A-B).
Системные требования:

• IBM-совместимый компьютер;
• операционная система Win98/XP/NT/XP/Vista/Seven;
• свободный USB-порт (виртуальный СОМ порт).

Возможности программы:

• чтение и отображение значений измеряемых параметров в реальном времени;

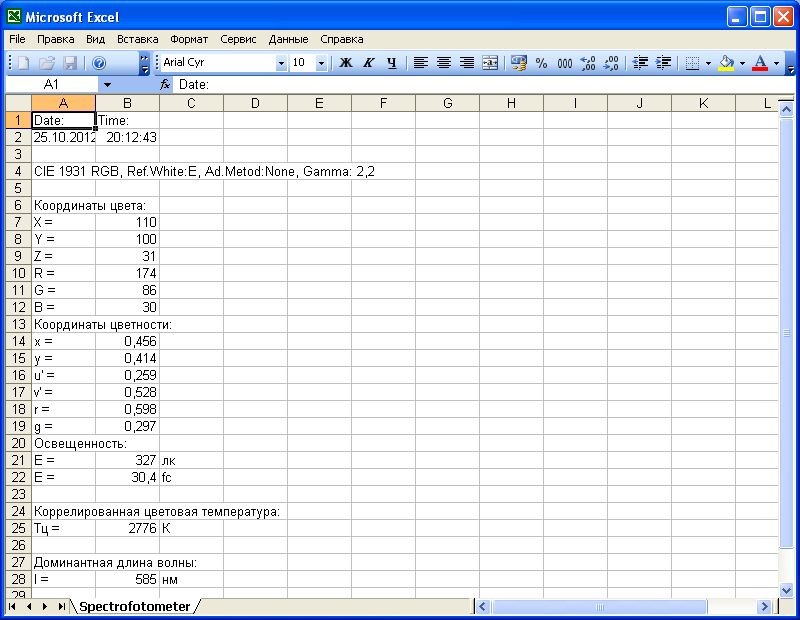

• экспорт данных в MS Excel и файлы TXT, BMP;
• расчет дополнительных величин;
• автосканирование подключения прибора к ПК;
• контроль ошибок получения данных.

Комплектация

• Спектроколориметр «ТКА-ВД»/01
• NiMH аккумуляторная батарея (типоразмер «Крона», 6F22)
• Блок питания AC-220-Si для зарядки аккумуляторной батареи
• Кабель связи с ПК (USB A-B)
• Диск с программным обеспечением
• Руководство по эксплуатации
• Паспорт
• Сумка для прибора
• Транспортная тара

Основные преимущества прибора

• Компактность и удобство в эксплуатации
• Вывод информации на встроенный ЖКИ
• Прямых отечественных аналогов нет
• Определения значений в режиме реального времени
• Собственная программа для связи с ПК
• Малое энергопотребление
• Простота и удобство в эксплуатации
• Фотометрическая гайка под штатив

Одним из важных аспектов при организации труда на предприятии, в организации по продаже товаров или оказанию услуг является измерение условий на рабочем месте, и для этого с помощью приборов проводится исследование правильной подсветки цветового оформления.  Для измерения координат цвета и цветовой температуры источников света с большой точностью подойдет наш Спектроколориметр »ТКА — ВД»/01. Незаменимым инструментом данный прибор будет и при инсталляции цифровых кинотеатров. Данный Спектроколориметр »ТКА — ВД»/01, цена которого достаточно невысока для прибора такого класса, пользуется успехом как в крупных организациях, так и среди частных клиентов, которые заботятся о соответствии своего рабочего или учебного места требованиям ГОСТ. Спектроколориметр »ТКА — ВД»/01, стоимость которого включает в себя заводскую калибровку, пригодится для самых разных условий исследования, от бытовых до научных.

Технические характеристики

Основные технические данные и характеристики
