Описание
| Производитель: | ТКА ПКМ, Россия |
Прибор предназначен для измерения координат цветности и расчета коррелированной цветовой температуры источников света в международной колориметрической системе МКО 1931г. и 1976 г., в плоскости освещённости, создаваемой нормально расположенными источниками, или в режиме измерения яркости самосветящихся поверхностей накладным способом или яркости удаленных протяженных светящихся поверхностей и киноэкрана.
Комплектация

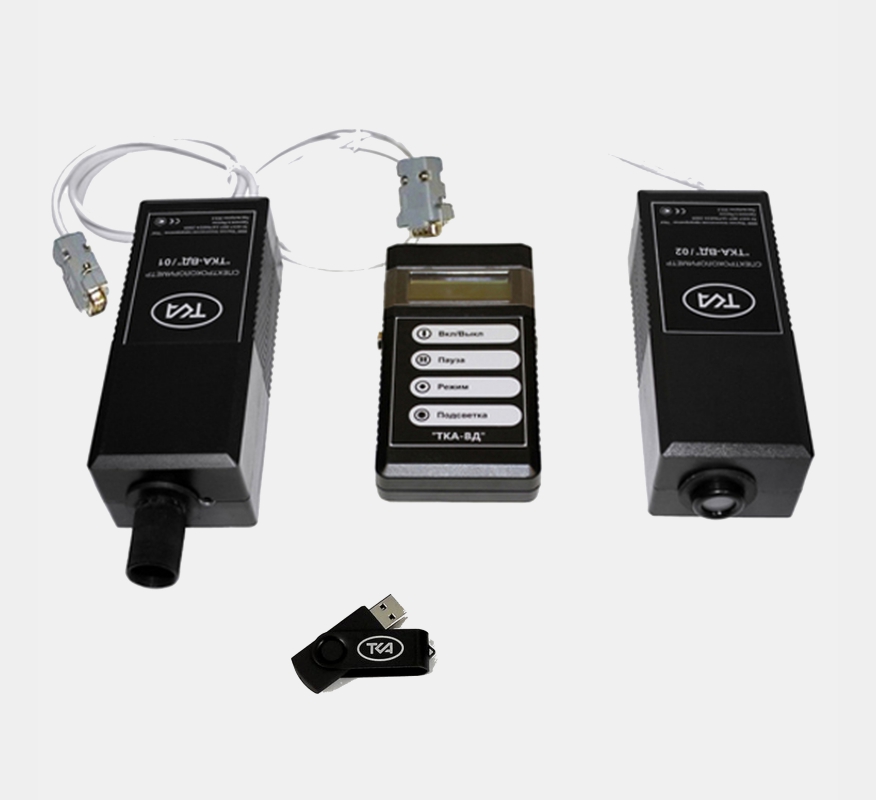

- Спектроколориметр “ТКА-ВД” (три функциональных блока).
- NiMH аккумуляторная батарея (8,4 В, типоразмер «Крона», 6F22)
- Адаптер для зарядки аккумуляторной батареи
- Кабель связи с ПК (USB Am-Bm)
- Носитель информации с программным обеспечением
- Руководство по эксплуатации
- Паспорт
- Сумка для прибора
- Транспортная тара
Основные преимущества
- Компактность и удобство в эксплуатации
- Вывод информации на встроенный ЖКИ
- Прямых отечественных аналогов нет
- Определения значений в режиме реального времени
- Собственная программа для связи с ПК
- Малое энергопотребление
- Простота и удобство в эксплуатации
- На оптоэлектронном блоке расположена фотометрическая гайка (резьба на 1/4 дюйма) для крепления на штативе.
Технические характеристики
| Тип | Прямой метод измерения |
| Приёмник (для справки) | Полихроматор, 128-пиксельная линейка кремниевых фотоэлементов |
| Оптический диапазон (для справки) | 390÷760 нм |
| Поле зрения (для блока 01) (для справки) | 2º |
| Диапазоны показаний коррелированной цветовой температуры | 1600 ÷ 16 000 К |
| Диапазоны измерения координат цветности | x = 0,004 ÷ 0,734; y = 0,005 ÷ 0,834
u’ = 0,007 ÷ 0,623; v’ = 0,005 ÷ 0,595 |
| Пределы рабочей освещённости (тепловых ИС) | 10 ÷ 20 000 лк |
| Пределы рабочей яркости (тепловых ИС) | 10 ÷ 20 000 кд/м² |
| Пределы допустимого значения абсолютной погрешности измерения координат цветности x, y | |
| – источников со сплошным спектром | ±0,005 |
| – других источников | ±0,02 |
| Предел допустимого значения основной относительной погрешности измерения коррелированной цветовой температуры (не более) |
5,0 % |
| Габаритные размеры прибора (не более) | |
| Дисплей (для справки) | двухстрочный 16 знаковый ЖКД со светодиодной подсветкой |
| Резьбовой разъём для крепления на штативе | 1/4″ |
| Блок индикации и питания | 165х85х35 мм |
| Оптоэлектронный блок (не более) | 240х70х70 мм |
| Масса прибора (не более) | 2,5 кг |
| Для питания приборов используется NiMH аккумуляторная батарея – типоразмер батареи «Крона» | 8,4 В |
