Описание
| Производитель: | Россия |
| Гарантия: | 12 месяцев |
Поисковая система СП-32-2, при наличии рефлектометра РЕЙС-305 и комплекта КП-500К, в 90% случаев может заменить кабельную лабораторию в части поиска мест повреждения силовых кабелей.
В системе реализованы все известные методы измерения расстояния до места повреждения.
Система разделена на два блока, которые при работе устанавливаются один на другой.
Возможна стационарная установка в автомобилях типа УАЗ-3962.

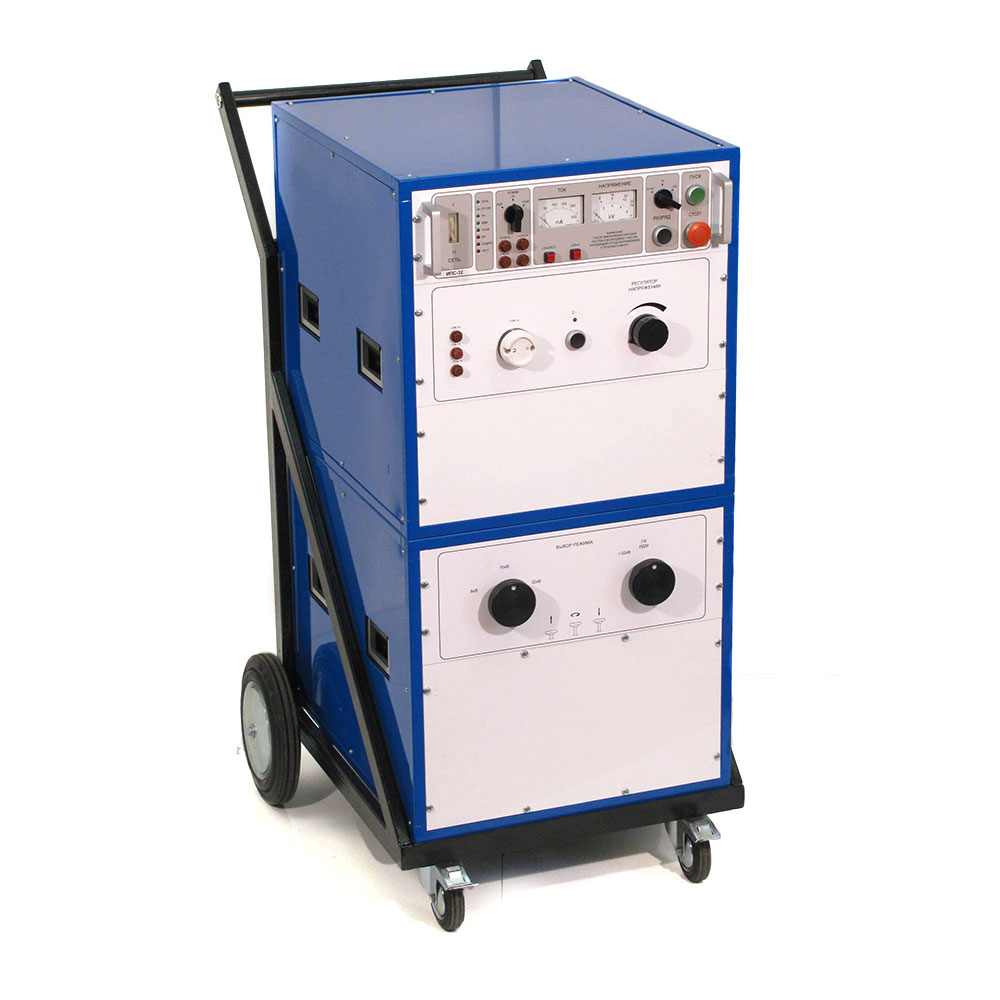

Дополнительно система поисковая СП-32-2 может комплектоваться тележкой для удобства перемещения.
Назначение системы СП-32-2
- Определения величины пробивного напряжения силовых кабелей повышенным выпрямленным напряжением до 32 кВампл контролем тока утечки.
- Измерения расстояния до места повреждения импульсным методом с помощью рефлектометра РЕЙС-305.
- Измерения расстояния до места повреждения импульсно-дуговым методом с помощью рефлектометра РЕЙС-305 и встроенным блоком ИДМ-20М.
- Измерения расстояния до места повреждения волновым методом с помощью рефлектометра РЕЙС-305 и встроенного узла связи по току УТ.
- Измерения расстояния до места повреждения методом колебательного разряда с помощью рефлектометра РЕЙС-305 и встроенного узла связи по напряжению УН.
- Генерирования высоковольтных импульсов при поиске мест повреждения силовых кабелей акустическим методом с применением акустического датчика и приемника любого типа.
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Блок высоковольтной коммутации БВК СП-32-2 со встроенными пультом управления ПУ СП-32-2, узлом УН и узлом УТ | 1 шт. |
| 2 | Блок высоковольтный БВ СП-32-2 | 1 шт. |
| 3 | Кабель питания 15 м | 1 шт. |
| 4 | Кабель высоковольтный 15 м | 1 шт. |
| 5 | Провод заземления 15 м | 2 шт. |
| 6 | Паспорт | 1 шт. |
| 7 | Тележка (дополнительная комплектация) | под заказ |
Технические характеристики
| Параметр | Значение |
|---|---|
| Напряжение питания | 220 В / 50 Гц |
| Максимальная потребляемая мощность | 3 кВА |
| Диапазоны регулировки выходного напряжения | 0…8 кВ 0…16 кВ 0…32 кВ |
| Максимальны выходной постоянный ток в режиме «32 кВ» | 80 мА |
| Максимальны выходной постоянный ток в режиме «16 кВ» | 160 мА |
| Максимальны выходной постоянный ток в режиме «8 кВ» | 240 мА |
| Максимальная запасаемая энергия | >=2000 Дж |
| Период следования импульсов в автоматическом режиме | 3 сек. и 6 сек. |
| Масса и габаритные размеры блока высоковольтной коммутации БВК СП-32-2 со встроенным блоком управления БУ СП-32-2 | 70 кг, 520х730х590 мм |
| Масса и габаритные размеры блока высоковольтного БВ СП-32-2 | 110 кг, 520х665х520 мм |
| Масса и габариты тележки для СП-32-2 | 35 кг, 760х930х1300 мм |
| Максимальное время непрерывной работы | 1 час |
| Габаритные размеры в рабочем состоянии | 520х730х1050 мм |
