Описание
| Производитель: | Константа, Россия |
Назначение:
Измерение толщины стенок тонких изделий, в том числе под защитными покрытиями.
Особенности:
- контроль изделий толщиной от 0,25 мм
- сменная линия задержки
Технические характеристики
| Тип | Метод измерения | Диапазон контроля толщины под покрытием (h), мм | Рабочая частота, МГц ±5% | Размер контактной поверхности, не более, мм | Мин. радиус R изделия при толщине стенки S, мм | Макс. шерохо- ватость изделия, мкм |
Габариты, мм |
|---|---|---|---|---|---|---|---|

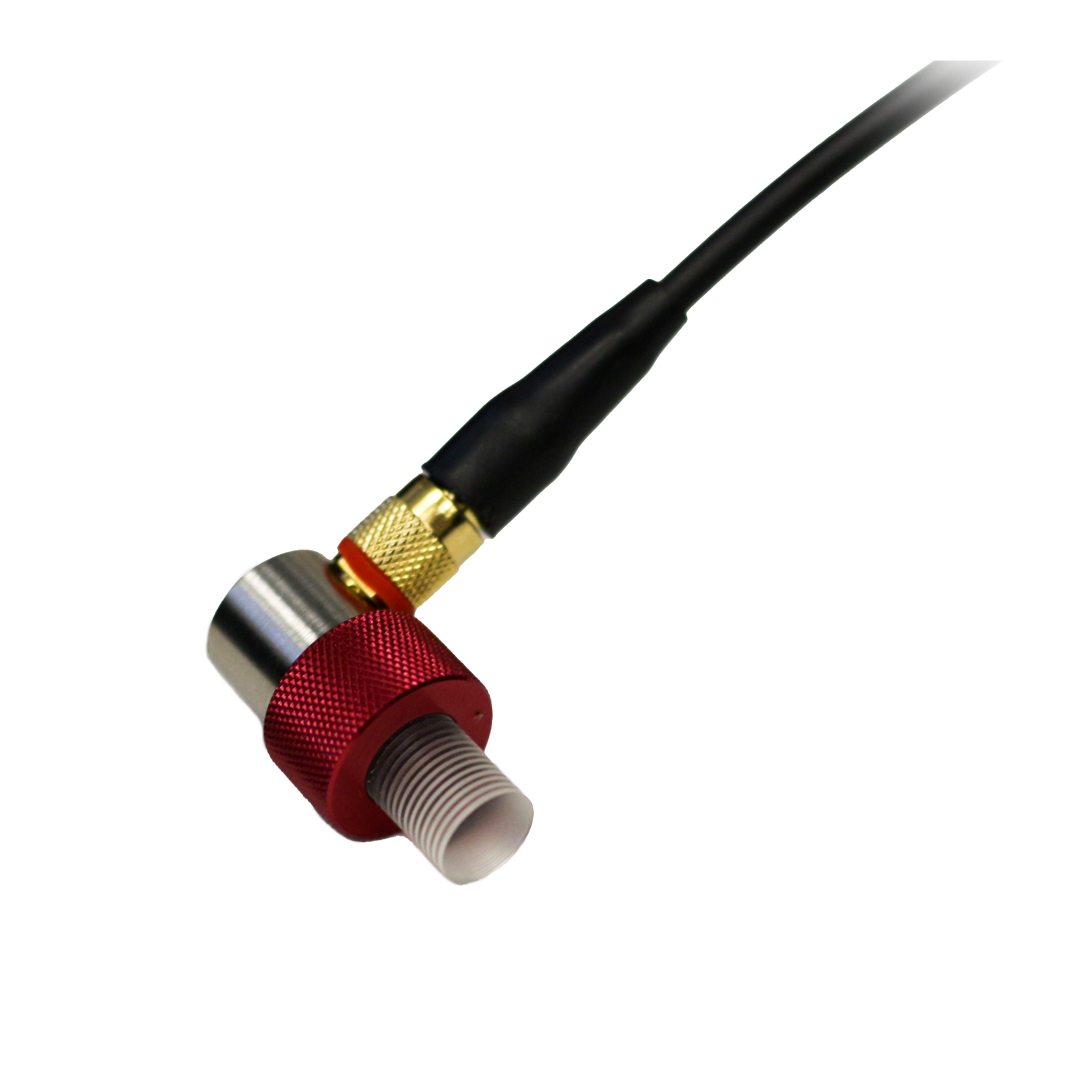

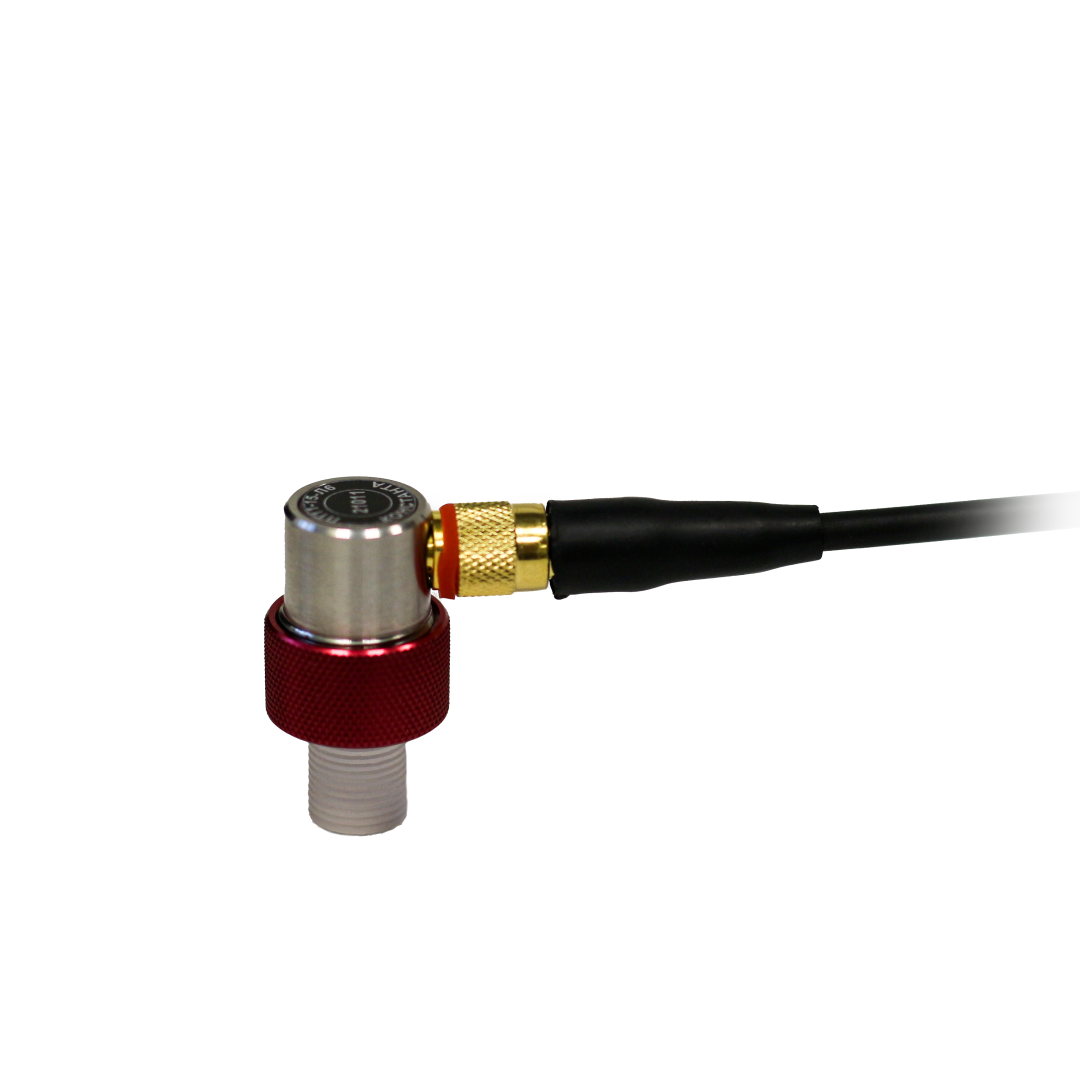

| П111-15-Л6 | Э-Э | 0,25-4(h⩽0,5 мм) | 15 | Ø7,4 | R10/S1,2 | 40 | Ø15×28 |
| Другие преобразователи для толщинометрии изделий под защитными покрытиями | |||||||
| П112-10-6/2-Е | З-Э | 0,6–50 (без покр.) | 10 | Ø8 | R5/S1,2 | 40 | Ø25×45 |
| З-Э-П | 0,6–50 (h⩽0,5 мм) | ||||||
| Э-Э | 0,6–10 (h⩽1 мм) | ||||||
| П112-5-10/2-Е | З-Э | 1,5-300 (без покр.) | 5 | Ø12 | R20/S3 | 80 | Ø25×45 |
| З-Э-П | 1,5-300 (h⩽1 мм) | ||||||
| Э-Э | 1-20 (h⩽2 мм) | ||||||
| П111-S5C | Э-Э | 1-50 (h⩽2 мм) | 5 | Ø16 | R20/S3 | 160 | Ø26×46 |
| П111-S2C | Э-Э | 2-50 (h⩽2 мм) | 2,25 | Ø16 | R20/S3 | 160 | Ø26×46 |
