Описание
| Производитель: | Sonel, Польша |
| Гарантия | 3 года |
| Номер в реестре СИ | 75955-19 |

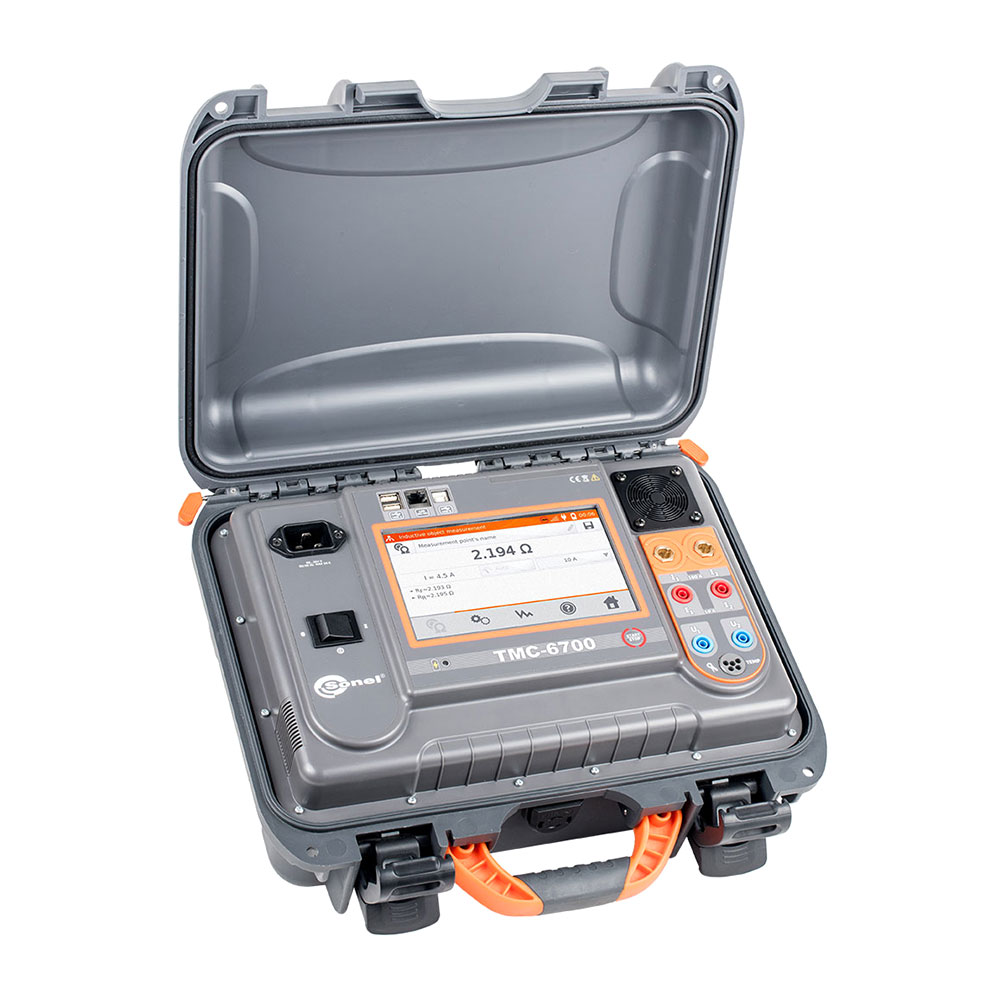

Микроомметр ТМС-6700 благодаря использованию специальных алгоритмов и измерительных функций, а также стабилизированному измерительному току до 200 А позволяет работать на электроустановках любой мощности.
Функциональные возможности микроомметра ТМС-6700
- Диапазон измерения сопротивления 0,1 мкОм…1999,9 Ом рабочим током 1 мА…200 А.
- Три режима измерения:
- автоматический режим;
- измерение резистивных объектов;
- измерение индуктивных объектов.
- Измерение сопротивления контактных соединений с использованием токовых клещей;
- Функция выбора измерения сопротивления с одно- или двухнаправленным протеканием тока.
- Функция регистратора измерения с интервалом 1 сек…15 мин. длительностью до 30 мин.
- Графический анализ измерения сопротивления R(t).
- Автоматическое приведение измеренного сопротивления к температуре, при которой определялось базовое сопротивление.
- Функция измерения температуры объекта.
- Расчёт температуры обмоток электрооборудования, подвергшихся нагреву.
- Использование измерителя для установок с аморфным магнитопроводом.
- Функция энергосбережения.
- Широкий функционал работы с памятью прибора и интеграция данных в ПК.
- Работа измерителя как от электрической сети, так и от АКБ.
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Микроомметр TMC-6700 | 1 шт. |
| 2 | Зажим «Крокодил» изолированный Кельвина К06 | 2 шт. |
| 3 | Зажим «Крокодил» изолированный черный K03 | 2 шт. |
| 4 | Кабель двухпроводный 3 м | 1 шт. |
| 5 | Кабель последовательного интерфейса USB | 1 шт. |
| 6 | Кабель сетевой стандарта IEC С19 | 1 шт. |
| 7 | Кабель токовый 3 м 200 А чёрный I1 | 1 шт. |
| 8 | Кабель токовый 3 м 200 А чёрный I2 | 1 шт. |
| 9 | Провод измерительный 3 м с разъёмами «банан» 1 кВ голубой U1 | 1 шт. |
| 10 | Провод измерительный 3 м с разъёмами «банан» 1 кВ голубой U2 | 1 шт. |
| 11 | Температурный зонд ST-3 | 1 шт. |
| 12 | Футляр L12 | 1 шт. |
Дополнительная комплектация микроомметра TMC-6700
| № | Наименование |
|---|---|
| 1 | Зажим «струбцина» Кельвина с двухпроводным кабелем |
| 2 | Зонд Кельвина двухконтактный |
| 3 | Кабель токовый 10 м 200 А чёрный I1 |
| 4 | Кабель токовый 10 м 200 А чёрный I2 |
| 5 | Кабель токовый 15 м 200 А чёрный I1 |
| 6 | Кабель токовый 15 м 200 А чёрный I2 |
| 7 | Кабель токовый 6 м 200 А чёрный I1 |
| 8 | Кабель токовый 6 м 200 А чёрный I2 |
| 9 | Клещи измерительные C-5 |
| 10 | Комплект измерительных разъемов для фазных и нулевых шин AR-468 |
| 11 | Провод измерительный 10 м с разъёмами «банан» 1 кВ голубой U1 |
| 12 | Провод измерительный 10 м с разъёмами «банан» 1 кВ голубой U2 |
| 13 | Провод измерительный 15 м с разъёмами «банан» 1 кВ голубой U1 |
| 14 | Провод измерительный 15 м с разъёмами «банан» 1 кВ голубой U2 |
| 15 | Провод измерительный 6 м с разъёмами «банан» 1 кВ голубой U1 |
| 16 | Провод измерительный 6 м с разъёмами «банан» 1 кВ голубой U2 |
| 17 | Температурный зонд ST-1 |
Технические характеристики
Сокращение «и.в.» при определении основной погрешности, означает измеренная величина.
Сокращение «е.м.р.» означает — единица младшего разряда.
Измерение сопротивления
| Диапазон | Разрешение | Ток измерения | Основная погрешность |
|---|---|---|---|
| 0…999,9 мкОм | 0,1 мкОм | 100 A < I ≤ 200 A (200 мВ) | ± (0,2% и.в. + 2 е.м.р) |
| 0…999,9 мкОм | 0,1 мкОм | 50 A < I ≤ 100 A (200 мВ) | |
| 1,0000…1,9999 мОм | 0,0001 мОм | ||
| 0…999,9 мкОм | 0,1 мкОм | 20 A < I ≤ 50 A (200 мВ) | |
| 1,0000…3,9999 мОм | 0,0001 мОм | ||
| 0…999,9 мкОм | 0,1 мкОм | 10 A < I ≤ 20 A (160 мВ) | |
| 1,0000…7,9999 мОм | 0,0001 мОм | ||
| 0…999,9 мкОм | 0,1 мкОм | 10 А (20 мВ) | |
| 1,0000…1,9999 мОм | 0,0001 мОм | ||
| 2,000…19,999 мОм | 0,001 мОм | 10 А (200 мВ) | |
| 20,00…199,99 мОм | 0,01 мОм | 10 А/1 А (2 В/200 мВ) | |
| 200,0…999,9 мОм | 0,1 мОм | 1 А/0,1 А (2 В/200 мВ) | |
| 1,0000…1,9999 Ом | 0,0001 Ом | ||
| 2,000…19,999 Ом | 0,001 Ом | 0,1 А (2 В) | |
| 20,00…199,99 Ом | 0,01 Ом | 10 мА (2 В) | |
| 200,0…1999,9 Ом | 0,1 Ом | 1 мА (2 В) |
Дополнительные характеристики
| Параметр | Значение |
|---|---|
| Питание | |
| Питание измерителя от АКБ | аккумулятор Li-Ion 7,2 В / 8,8 Ач |
| Питание измерителя от сети | 187…264 В, 50 Гц, 16 А, 1200 Вт |
| Рабочая температура ЗУ | -20…50°C |
| Время зарядки АКБ | около 3,5 часов |
| Условия окружающей среды и другие технические данные | |
| Диапазон рабочих температур | -20…50°C |
| Диапазон температур при хранении | -20…60°C |
| Влажность | 20…90% |
| Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013) | IP40 питание от сети или от АКБ IP67 с закрытым кейсом |
| Категория электробезопасности | КАТ II / 300 В |
| Температура при поверке | 23 ± 2°C |
| Влажность при поверке | 40…60% |
| Макс. сопротивление проводов для тока 10 А | 250 мОм |
| Точность задания измерительного тока | ±10% |
| Количество измерений током 10 А от АКБ | 200…250 |
| Время измерения сопротивления: | |
| — резистивный тип объекта | 7…15 сек. |
| — индуктивный тип объекта | ≥ 10 сек. |
| Темп. коэффициент /°C | ±0,01% и.в. ± 0,1 е.м.р. |
| Размеры | 401x307x175 мм |
| Масса | 8,7 кг |
| Дисплей | графический TFT 800х480 |
| Высота над уровнем моря | не более 2000 м |
| Интерфейс | USB, LAN |
| Класс защиты | двойная изоляция, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-1-2005 |
| Электромагнитная совместимость | ГОСТ Р МЭК 61326-1-2014 ГОСТ Р 51522.2.2-2011 (МЭК 61326-2-2:2005) |
