Описание
| Производитель: | Sonel, Польша |
| Гарантия | 3 года |
| Номер в реестре СИ | 75955-19 |

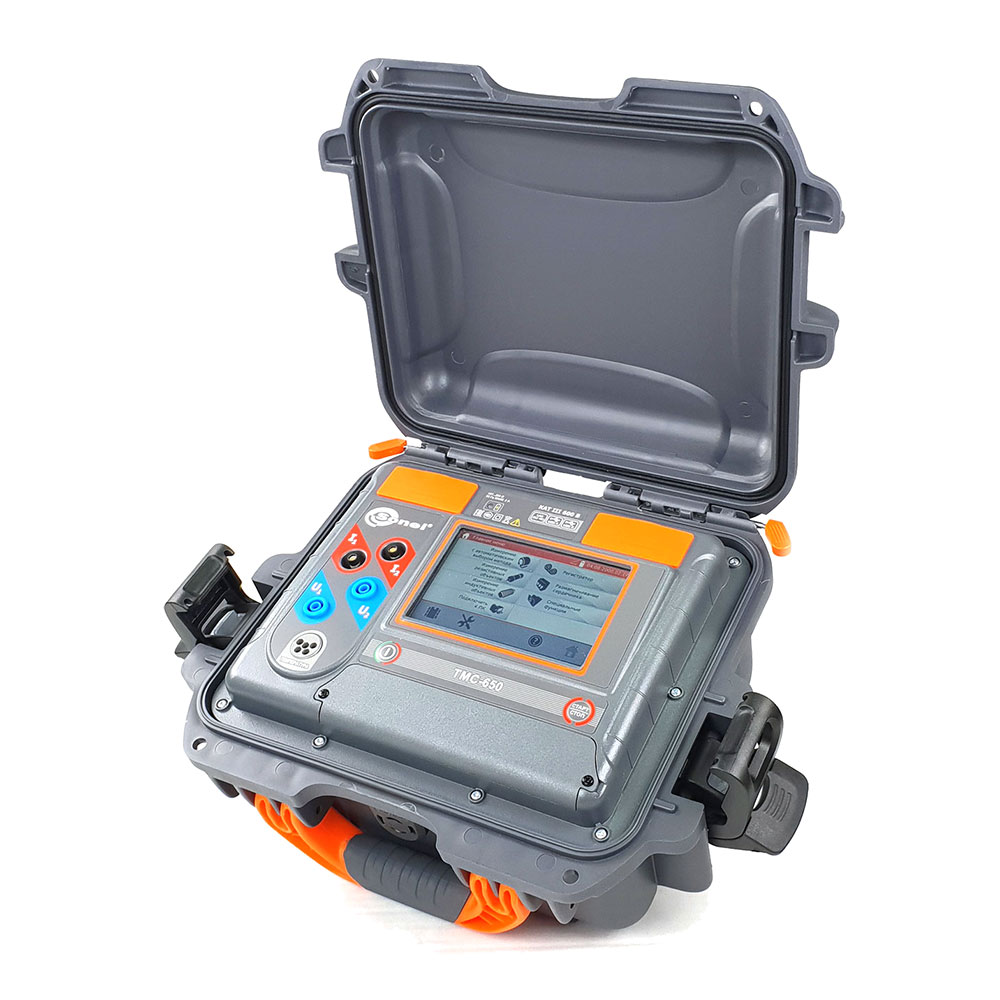

ТМС-650 – профессиональный, цифровой измеритель активного/индуктивного сопротивления объектов энергетической отрасли, железной дороги и различных производственных предприятий. Широкий спектр применения позволяет проводить измерения сопротивления сварных и болтовых соединений, кабельных линий и проводов, обмоток двигателей и силовых трансформаторов, в том числе индукционных трансформаторов с аморфным магнитопроводом, а также и других объектов, независимо от характера их сопротивления. Функции автоматического расчёта, как приведённого сопротивления к температуре сравнения, так и температуры обмоток электрооборудования, подвергшихся нагреву, упрощают анализ состояния данной электроустановки. Использование 4-х проводной схемы (метод Кельвина) измерения позволяет избежать ошибок, вызванных сопротивлением проводов, и получить наиболее точный результат.
Функциональные возможности микроомметра ТМС-650
- Диапазон измерения сопротивления 0,1 мкОм…1999,9 Ом рабочим током 1 мА…10 А.
- Три режима измерения:
- автоматический режим;
- измерение активного сопротивления;
- измерение индуктивного сопротивления.
- Функция выбора измерения сопротивления с одно- или двухнаправленным протеканием тока.
- Функция регистратора измерения с интервалом 1 сек…15 мин. длительностью до 30 мин.
- Графический анализ измерения сопротивления R(t).
- Функция размагничивания магнитопровода.
- Автоматическое приведение измеренного сопротивления к температуре, при которой определялось базовое сопротивление.
- Функция измерения температуры объекта.
- Расчёт температуры обмоток электрооборудования, подвергшихся нагреву.
- Использование измерителя для установок с аморфным магнитопроводом.
- Функция энергосбережения.
- Широкий функционал работы с памятью прибора и интеграция данных в ПК.
- Работа измерителя как от электрической сети, так и от АКБ.
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Микроомметр TMC-650 | 1 шт. |
| 2 | Аккумуляторная батарея Li-ion SONEL-27 7,2V | 1 шт. |
| 3 | Зажим «Крокодил» изолированный Кельвина К06 | 2 шт. |
| 4 | Зонд Кельвина двухконтактный | 2 шт. |
| 5 | Кабель двухпроводный 3 м | 1 шт. |
| 6 | Кабель последовательного интерфейса USB | 1 шт. |
| 7 | Кабель сетевой стандарта IEC С13 | 1 шт. |
| 8 | Температурный зонд ST-3 | 1 шт. |
| 9 | Футляр L11 | 1 шт. |
Дополнительная комплектация микроомметра TMC-650
| № | Наименование |
|---|---|
| 1 | Зажим «струбцина» Кельвина с двухпроводным кабелем |
| 2 | Кабель двухпроводный 10 м с крокодилом Кельвина |
| 3 | Кабель двухпроводный 25 м с крокодилом Кельвина |
| 4 | Комплект измерительных разъемов для фазных и нулевых шин AR-468 |
| 5 | Температурный зонд ST-1 |
Технические характеристики
| Диапазон | Разрешение | Ток измерения/Напряжение | Основная погрешность |
|---|---|---|---|
| 0 мкОм…999,9 мкОм | 0,1 мкОм | 10 A/20 мВ | ± (0,2% и. в. + 2 е.м.р.) |
| 1,0000 мОм…1,9999 мОм | 0,0001 мОм | ||
| 2,000 мОм…19,999 мОм | 0,001 мОм | 10 A/200 мВ | |
| 20,00 мОм…199,99 мОм | 0,01 мОм | 10 A/2 В (1 А/200 мВ) | |
| 200,0 мОм…999,9 мОм | 0,1 мОм | 1 A/2 В (0,1 A/200 мВ) | |
| 1,0000 Ом…1,9999 Ом | 0,0001 Ом | ||
| 2,000 Ом…19,999 Ом | 0,001 Ом | 0,1 A/2 В | |
| 20,00 Ом…199,99 Ом | 0,01 Ом | 10 мA/2 В | |
| 200,0 Ом…1999,9 Ом | 0,1 Ом | 1 мA/2 В |
Дополнительные характеристики микроомметра ТМС-650
| Параметр | Значение |
|---|---|
| Питание измерителя | аккумулятор Li-Ion 7,2 В / 8,8 Ач |
| Питание ЗУ АКБ | 187…264 В 50 Гц 2 А |
| Рабочая температура ЗУ | -20…50°C |
| Время зарядки АКБ | около 3,5 ч. |
| Диапазон рабочих температур | -20…50°C |
| Диапазон температур при хранении | -20…60°C |
| Влажность | 20…90% |
| Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013) | — IP40 питание от сети и/или без заглушек; — IP54 питание от АКБ; — IP67 с закрытым кейсом |
| Категория электробезопасности | КАТ III/600В |
| Защита от внешнего напряжения | ~ 600 В в течение 10 сек. |
| Диапазон времени до автоматического выключения | 5 — 45 мин. или функция не активна |
| Макс. сопротивление проводов для тока 10 А | 300 мОм |
| Точность задания измерительного тока | ±10% |
| Количество измерений током 10 А от АКБ | 700…800 |
| Время измерения сопротивления: — резистивный тип объекта — индуктивный тип объекта |
3 сек. ≥ 5 сек. |
| Размеры | 318×257×152 мм |
| Масса | около 3,5 кг |
| Дисплей | графический TFT 800х480 |
| Память | 7 ГБ |
| Высота над уровнем моря | < 2000 м |
| Интерфейс | USB, LAN |
| Изоляция | — двойная согласно ГОСТ IEC 61010-1-2014; — ГОСТ IEC 61557-2-2013 |
| Электромагнитная совместимость | — ГОСТ Р МЭК 61326-1-2014; — ГОСТ Р 51522.2.2-2014 (МЭК 61326-2-2:2005) |
