Описание
| Производитель: | Sonel, Польша |
| Гарантия | 3 года |
| Номер в реестре СИ | 66500-17 |

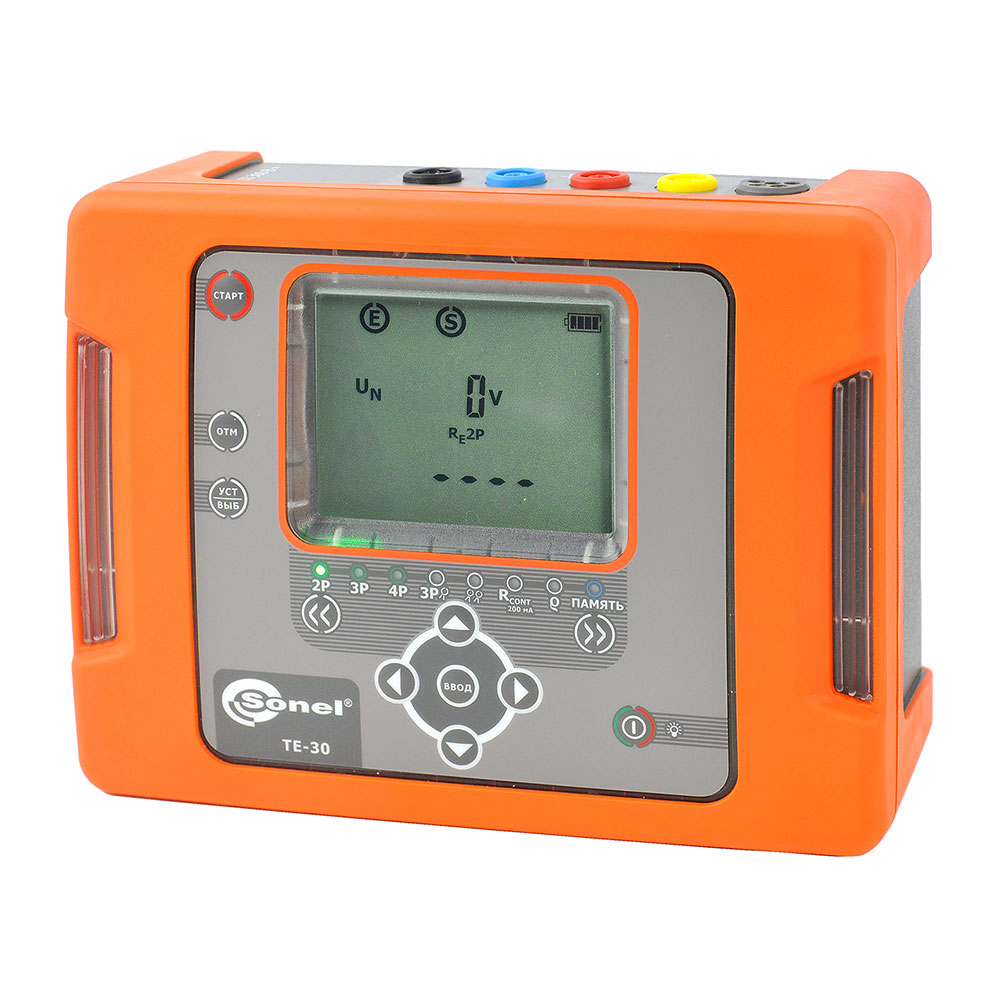

ТЕ-30 – это многофункциональный измеритель параметров заземляющих устройств и молниезащит, произведенный в России. Прибор позволяет измерять как классическими методами (3-х, 4-х полюсная схема), так и бесконтактным (метод двух клещей), что особенно актуально в городских условиях, где отсутствует возможность использования вспомогательных электродов. Благодаря современной конструкции прибор характеризуется хорошими эргономичными показателями и широкими измерительными функциями (в том числе анализ условий, отрицательно влияющих на точность полученных результатов).
Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.
ТЕ-30 произведен в России и адаптирован под суровые климатические условия: рабочий диапазон температур от -20°C до +50°C. Питание прибора осуществляется от встроенного аккумулятора, сети 220 В или автомобильной сети 12 В с помощью дополнительного адаптера.
Функциональные возможности измерителя TE-30
- Измерение сопротивления заземляющих устройств по трёхполюсной схеме (3p).
- Измерение сопротивления заземляющих устройств по четырехполюсной схеме (4p).
- Измерение сопротивления многоэлементных заземляющих устройств без разрыва цепи заземлителей (с применением токоизмерительных клещей С-3).
- Измерение сопротивления заземляющих устройств методом двух клещей (С-3 и N-1).
- Измерение удельного сопротивления грунта методом Веннера.
- Измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов Rcont током ±200 мА разрешением 0,01 Ом.
- Измерение напряжения помех.
- Измерение сопротивления измерительных зондов.
- Автоматический расчет дополнительной погрешности, вызванной сопротивлением измерительных зондов.
- Работа прибора от внутреннего аккумулятора, сети 220 В, автомобильной сети 12 В («прикуривателя»).
- Сохранение результатов измерений в память.
- Передача данных на ПК с использованием USB интерфейса.
- Совместим с ПО Sonel Reader и СОНЭЛ Протоколы 2.0.
- Рабочий диапазон температур от -20°C до +50°C.
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Зажим «Крокодил» изолированный черный K01 (WAKROBL20K01) | 1 шт. |
| 2 | Зарядное устройство для аккумуляторов Z7 (WAZASZ7) | 1 шт. |
| 3 | Зонд измерительный для забивки в грунт 30 см (WASONG30) | 2 шт. |
| 4 | Зонд острый с разъёмом «банан» красный (WASONREOGB1) | 1 шт. |
| 5 | Кабель последовательного интерфейса USB (WAPRZUSB) | 1 шт. |
| 6 | Провод измерительный 1,2 м с разъемами «банан» красный (WAPRZ1X2REBB) | 1 шт. |
| 7 | Провод измерительный 2,2 м с разъемами «банан» черный (WAPRZ2X2BLBB) | 1 шт. |
| 8 | Провод измерительный 25 м на катушке с разъемами «банан» красный (WAPRZ025REBBSZ) | 1 шт. |
| 9 | Провод измерительный 50 м на катушке с разъемами «банан» желтый (WAPRZ050YEBBSZ) | 1 шт. |
| 10 | Футляр L10 (WAFUTL10) | 1 шт. |
Дополнительная комплектация измерителя TE-30
| № | Наименование |
|---|---|
| 1 | Зажим специальный типа «струбцина» с разъемом «банан» (WAZACIMA1) |
| 2 | Зонд измерительный для забивки в грунт 80 см (WASONG80) |
| 3 | Катушка для намотки измерительного провода (WAPOZSZP1) |
| 4 | Клещи измерительные C-3 (WACEGC3OKR) |
| 5 | Клещи передающие N-1 (WACEGN1BB) |
| 6 | Комплект измерительных разъемов для фазных и нулевых шин AR-468 (WAADAR468RU) |
| 7 | Провод измерительный 25 м на катушке с разъёмами «банан» голубой (WAPRZ025BUBBSZ) |
| 8 | Программа автоматического формирования протоколов испытаний электроустановок «СОНЭЛ Протоколы 2.0» |
| 9 | Футляр для двух зондов 80 см (WAFUTL3) |
Технические характеристики
Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда».
Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина».
Измерение напряжении помех UN (RMS)
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0…100 В | 1 В | ± (10% и. в. + 1 е. м. р.) |
- частота fN 45…65 Гц;
- частота измерения – минимум два измерения в секунду.
Измерение сопротивления заземления (2-х проводный метод)
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0…19,99 Ом | 0,01 Ом | ± (3% и. в. + 3 е. м. р.) |
| 20,0…199,9 Ом | 0,1 Ом | |
| 200…1999 Ом | 1 Ом | ±5% |
| 2000…9999 Ом | 1 Ом | ±8% |
Измерение сопротивления заземления (3-х и 4-х проводный метод)
Измерительный диапазон по ГОСТ IEC 61557-5-2013: 0,53 Ом…9999 Ом для Un=50 В.
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0,00…19,99 Ом | 0,01 Ом | ± (3% и. в. + 3 е. м. р.) |
| 20,0…199,9 Ом | 0,1 Ом | |
| 200…1999 Ом | 1 Ом | ± 5% и.в. |
| 2000…9999 Ом | 1 Ом | ± 8% и.в. |
Измерение сопротивления многоэлементных заземлений с помощью клещей (3-х проводный метод с токовыми клещами)
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0,00…19,99 Ом | 0,01 Ом | ± (3% и. в. + 3 е. м. р.) |
| 20,0…199,9 Ом | 0,1 Ом | |
| 200…1999 Ом | 1 Ом | ± 5% и.в. |
| 2000…9999 Ом | 1 Ом | ± 8% и.в. |
Измерение сопротивления многоэлементных заземлений с помощью двух клещей
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0,00…19,99 Ом | 0,01 Ом | ± (10% и. в. + 8 е. м. р.) |
| 20,0…99,9 Ом | 0,1 Ом | ± (20% и. в. + 3 е. м. р.) |
Измерение удельного сопротивления грунта
Измерение согласно методу Веннера, ρ = 2πLRE.
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0…9,99 Ом∙м | 0,01 Ом∙м | зависит от основной погрешности RE при измерении методом 4p но не менее ±1 е.м.р. |
| 10,0…99,9 Ом∙м | 0,1 Ом∙м | |
| 100…999 Ом∙м | 1 Ом∙м | |
| 1,00…9,99 кОм∙м | 0,01 кОм∙м | |
| 10,0…99,9 кОм∙м | 0,1 кОм∙м | |
| 100…999 кОм∙м | 1 кОм∙м |
- расстояние между измерительными зондами (L): 1…50 м.
Измерение сопротивления измерительных зондов
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0…999 Ом | 1 Ом | ±5%(RE+RH+RS)+8 е.м.р. |
| 1,00…9,99 кОм | 1 кОм | |
| 10,0…19,9 кОм | 0,1 кОм |
Дополнительные характеристики измерителя TE-30
| Параметр | Значение |
|---|---|
| Класс изоляции | двойная, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-2-2013 |
| Категория безопасности | III 300В согласно ГОСТ IEC 61010-1-2014 |
| Степень защиты корпуса ГОСТ 14254-2015 | IP65 |
| Максимальное напряжение шума (сумма переменного и постоянного тока), при котором ещё могут проводиться измерения | 24 В |
| Максимальное значение тока шума, при котором измерение может быть произведено (с использованием клещей) | 3 A RMS |
| Частота измерительного тока | 125 Гц для сети 50 Гц, 150 Гц для сети 60 Гц |
| Измерительное напряжение и ток для 2p | U<24 В RMS, I≥200 мA для R≤60 Ом |
| Измерительное напряжение для 3p, 4p | 25 или 50 В |
| Измерительный ток 3p, 4p | >200 мA |
| Максимальное сопротивление измерительных зондов | 20 кОм |
| Индикация тока помех (клещи) | ≤0,5 мA |
| Питание измерителя | пакет аккумуляторов типа SONEL NiMH 9,6 В 2 А∙ч, внешний аккумулятор 12 В, сеть 220-230 В 50 Гц |
| Количество измерений сопротивления R 2p | >1100 (1 Ом, 2 измерения/мин.) |
| Количество измерений RE | >800 (RE=10 Ом, RH=RS=100 Ом, 2 измерения/мин.) |
| Длительность измерения сопротивления для метода 2p | <4 секунд |
| Длительность измерения для остальных методов | <8 секунд |
| Габаритные размеры | 200x150x74 мм |
| Масса измерителя | приблизительно 1,2 кг |
| Рабочая температура | -20…+50°C |
| Температура зарядки аккумуляторов | +10…+40°C |
