Описание
| Производитель: |
Sonel, Польша |
| Гарантия |
3 года |
| Номер в реестре СИ |
78055-20 |

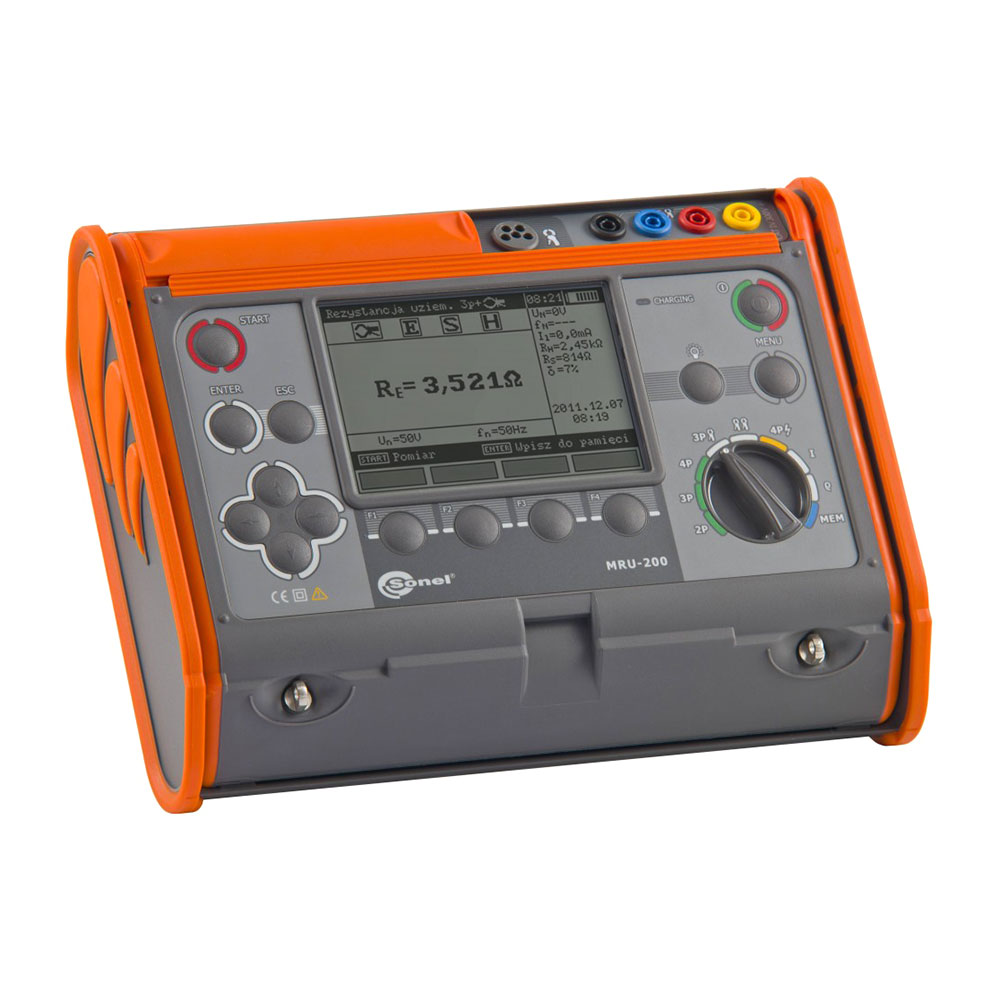

MRU-200 – это многофункциональный измеритель параметров заземляющих устройств и молниезащит. Прибор позволяет измерять как классическими методами (3-х, 4-х полюсная схема), так и бесконтактным (метод двух клещей), что особенно актуально в городских условиях, где отсутствует возможность использования вспомогательных электродов. Благодаря современной конструкции прибор характеризуется хорошими эргономичными показателями и широкими измерительными функциями (в том числе анализ условий, отрицательно влияющих на точность полученных результатов).
Для определения характеристик молниезащит в MRU-200 используется импульсный метод измерения сопротивления, с возможностью выбора формы сигнала (4/10мкс, 8/20 мкс, 10/350 мкс). В недавнем времени добавлена функция измерения заземляющих устройств опор ВЛ с помощью адаптера ERP-1.
Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.
Функциональные возможности измерителя MRU-200
- Измерение сопротивления заземляющих устройств по трёхполюсной схеме (3p).
- Измерение сопротивления заземляющих устройств по четырехполюсной схеме (4p).
- Измерение сопротивления многоэлементных заземляющих устройств без разрыва цепи заземлителей (с применением токоизмерительных клещей С-3).
- Измерение сопротивления заземляющих устройств методом двух клещей (С-3 и N-1).
- Измерение сопротивления молниезащит по четырехполюсной схеме импульсным методом (форма сигнала 4/10 мкс, 8/20 мкс, 10/350 мкс).
- Измерение сопротивления заземляющих устройств опор ВЛ с помощью адаптера ERP-1.
- Измерение удельного сопротивления грунта методом Веннера.
- Измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов Rcont током ±200 мА разрешением 0,001 Ом.
- Измерение напряжения помех.
- Измерение сопротивления измерительных зондов.
- Автоматический расчет дополнительной погрешности, вызванной сопротивлением измерительных зондов.
- Сохранение результатов измерений в память.
- Передача данных на ПК по USB или с использованием беспроводного интерфейса OR-1.
- Совместим с ПО Sonel Reader и СОНЭЛ Протоколы 2.0.
Комплектация
| № |
Наименование |
Количество |
| 1 |
Адаптер автомобильный (12 В) (WAPRZLAD12SAM) |
1 шт. |
| 2 |
Аккумуляторная батарея NiMH SONEL-07 4,8V (WAAKU07) |
1 шт. |
| 3 |
Зажим «Крокодил» изолированный красный K02 (WAKRORE20K02) |
1 шт. |
| 4 |
Зажим «Крокодил» изолированный черный K01 (WAKROBL20K01) |
1 шт. |
| 5 |
Зажим специальный типа «струбцина» с разъемом «банан» (WAZACIMA1) |
1 шт. |
| 6 |
Зарядное устройство для аккумуляторов Z7 (WAZASZ7) |
1 шт. |
| 7 |
Зонд измерительный для забивки в грунт 30 см (WASONG30) |
4 шт. |
| 8 |
Кабель последовательного интерфейса USB (WAPRZUSB) |
1 шт. |
| 9 |
Клещи измерительные C-3 (WACEGC3OKR) |
1 шт. |
| 10 |
Комплект ремней «Свободные руки» (WAPOZSZEKRU) |
1 шт. |
| 11 |
Провод измерительный 1,2 м с разъемами «банан» красный (WAPRZ1X2REBB) |
1 шт. |
| 12 |
Провод измерительный 2,2 м с разъемами «банан» черный (WAPRZ2X2BLBB) |
1 шт. |
| 13 |
Провод измерительный 25 м на катушке с разъёмами «банан» голубой (WAPRZ025BUBBSZ) |
1 шт. |
| 14 |
Провод измерительный 25 м на катушке с разъемами «банан» красный (WAPRZ025REBBSZ) |
1 шт. |
| 15 |
Провод измерительный 50 м на катушке экранированный с разъемами «банан» желтый (WAPRZ050YEBBSZE) |
1 шт. |
| 16 |
Футляр L2 (WAFUTL2) |
1 шт. |
Дополнительная комплектация измерителя MRU-200
| № |
Наименование |
| 1 |
Адаптер ERP-1 (WAADAERP1V2) |
| 2 |
Аккумуляторная батарея NiMH SONEL-07 4,8V (WAAKU07) |
| 3 |
Беспроводной интерфейс OR-1 (USB) v2 |
| 4 |
Зонд измерительный для забивки в грунт 80 см (WASONG80) |
| 5 |
Зонд острый с разъёмом «банан» красный (WASONREOGB1) |
| 6 |
Катушка для намотки измерительного провода (WAPOZSZP1) |
| 7 |
Клещи гибкие F-1 (WACEGF1OKR) |
| 8 |
Клещи передающие N-1 (WACEGN1BB) |
| 9 |
Комплект измерительных проводов 2 м с разъемами «банан» (WAPRZ002DZBB) |
| 10 |
Комплект измерительных разъемов для фазных и нулевых шин AR-468 (WAADAR468RU) |
| 11 |
Отсек для батареек LR14 (WAPOJ1) |
| 12 |
Провод измерительный 100 м на катушке с разъёмами «банан» желтый (WAPRZ100YEBBSZ) |
| 13 |
Провод измерительный 200 м на катушке с разъёмами «банан» желтый (WAPRZ200YEBBSZ) |
| 14 |
Провод измерительный 75 м на катушке с разъёмами «банан» желтый (WAPRZ075YEBBSZ) |
| 15 |
Программа автоматического формирования протоколов испытаний электроустановок «СОНЭЛ Протоколы 2.0» |
| 16 |
Соединитель электрический — адаптер AC-16 (WAADAAC16) |
| 17 |
Футляр для двух зондов 80 см (WAFUTL3) |
Технические характеристики
Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда».
Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина».
Измерение напряжении помех UN (RMS)
| Диапазон |
Разрешение |
Погрешность |
| 0…100 В |
1 В |
± (2% и. в. + 3 е. м. р.) |
- частота fN 15…450 Гц;
- частота измерения – минимум два измерения/с.
Измерение частоты помех fN
| Диапазон |
Разрешение |
Погрешность |
| 15…450 Гц |
1 Гц |
± (1% и. в. + 2 е. м. р.) |
- измерения для напряжения помех >1В (при напряжении помех <1В на дисплее высветится: f=—).
Измерение сопротивления проводников и выравнивания потенциалов (2p)
Диапазон измерения согласно IEC 61557-4: 0,045 Ом…19,9 кОм.
| Диапазон |
Разрешение |
Погрешность основная |
| 0,000…3,999 Ом |
0,001 Ом |
± (2% и. в. + 4 е. м. р.) |
| 4,00…39,99 Ом |
0,01 Ом |
± (2% и. в. + 2 е. м. р.) |
| 40…399,9 Ом |
0,1 Ом |
| 400…3999 Ом |
1 Ом |
| 4,00…19,99 кОм |
0,01 кОм |
± (5% и. в. + 2 е. м. р.) |
Измерение сопротивления проводников и выравнивания потенциалов (3p, 4p)
Диапазон измерения согласно IEC 61557-5: 0,100 Ом…19,9 кОм.
| Диапазон |
Разрешение |
Погрешность основная |
| 0,000…3,999 Ом |
0,001 Ом |
± (2% и. в. + 4 е. м. р.) |
| 4,00…39,99 Ом |
0,01 Ом |
± (2% и. в. + 2 е. м. р.) |
| 40…399,9 Ом |
0,1 Ом |
| 400…3999 Ом |
1 Ом |
| 4,00…19,99 кОм |
0,01 кОм |
± (5% и. в. + 2 е. м. р.) |
Измерение сопротивления заземляющих устройств 3-х проводным методом + токоизмерительные клещи (3p+клещи)
Диапазон измерения согласно IEC 61557-5: 0,120 Ом…1,99 кОм.
| Диапазон |
Разрешение |
Погрешность основная |
| 0,000…3,999 Ом |
0,1 Ом |
± (8% и. в. + 4 е. м. р.) |
| 4,00…39,99 Ом |
1 Ом |
± (8% и. в. + 3 е. м. р.) |
| 40,0…399,9 Ом |
0,01 Ом |
| 400…1999 Ом |
1 Ом |
Измерение сопротивления заземляющих устройств методом двух клещей
| Диапазон |
Разрешение |
Погрешность основная |
| 0,00…19,99 Ом |
0,01 Ом |
± (10% и. в. + 3 е. м. р.) |
| 20,0…149,9 Ом |
1 Ом |
± (20% и. в. + 3 е. м. р.) |
Измерение удельного сопротивления грунта
Измерение согласно методу Веннера, ρ = 2πLRE.
| Диапазон |
Разрешение |
Погрешность основная |
| 0…199,9 Ом |
0,01 Ом |
± (2% и.в. + 4 е.м.р.) |
| 200…1999 Ом |
1 Ом |
± (2% и.в. + 2 е.м.р.) |
| 2,00…19,99 кОм |
0,01 кОм |
| 20,0…99,9 кОм |
0,1 кОм |
| 100…999 кОм |
1 кОм |
- расстояние между измерительными зондами (L): 1…50 м.
Измерение сопротивления заземляющих устройств и молниезащит импульсным методом
| Диапазон |
Разрешение |
Погрешность основная |
| 0,0…99,9 Ом |
0,1 Ом |
±(2,5% и. в. + 3 е. м. р.) |
| 100…199 Ом |
1 Ом |
- форма сигнала: 8/10 μс или 10/350 μс;
- амплитуда тока измерительного импульса приблизительно 1 A;
- пиковые значения напряжения приблизительно 1500 В.
Измерение сопротивления измерительных зондов
| Диапазон |
Разрешение |
Погрешность основная |
| 0…999 Ом |
1 Ом |
±5%(RE+RH+RS)+8 е.м.р. |
| 1,00…9,99 кОм |
0,01 кОм |
| 10,0…19,9 кОм |
0,1 кОм |
Измерение тока утечки (RMS)
| Диапазон |
Разрешение |
Погрешность основная |
| 0…99,9 мA1 |
0,1 мА |
±(8% и.в. + 5 е.м.р.) |
| 100…999 мA1 |
1 мA |
±(8% и.в. + 3 е.м.р.) |
| 1,00…4,99 A1,2 |
0,01 A |
±(5% и.в. + 5 е.м.р.)1
не используется2 |
| 5,00…9,99 A1,2 |
0,01 A |
±(5% и.в. + 5 е.м.р.) |
| 10,0…99,9 A1,2 |
0,1 A |
| 100…300 A1,2 |
1 A |
1 — клещи (диаметр 52 мм) – C-3.
2 — гибкие клещи – F-1.
- частотный диапазон: 45…400 Гц.
Дополнительные характеристики измерителя MRU-200
| Параметр |
Значение |
| Класс изоляции |
двойная, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-2-2013 |
| Категория безопасности |
III 600 В согласно ГОСТ IEC 61010-1-2014 и CATIV 300 |
| Степень защиты корпуса ГОСТ 14254-2015 |
IP54 |
| Максимальное напряжение шума (сумма переменного и постоянного тока), при котором ещё могут проводиться измерения |
24 В |
| Максимальное значение тока шума, при котором измерение может быть произведено (с использованием клещей) |
3A RMS |
| Частота измерительного тока |
— 125 Гц для сетей 16 2/3 Гц, 50 Гц и 400 Гц;
— 150 Гц для сетей 60 Гц |
| Измерительное напряжение и ток для 2p |
U<24 В RMS, I≥200 мA для R≤2 Ом |
| Измерительное напряжение для 3p, 4p |
25 или 50 В |
| Измерительный ток 3p, 4p |
>200 мA |
| Максимальное сопротивление измерительных зондов |
20 кОм |
| Индикация тока помех (клещи) |
≤0,5 мA |
| Питание измерителя |
пакет аккумуляторов SONEL NiMH 4,8В 4,2Aч |
| Количество измерений сопротивления R 2p |
>1500 (1 Ом, 2 измерения/мин.) |
| Количество измерений RE |
>1200 (RE=10 Ом, RH=RS=100 Ом, 2 измерения/мин.) |
| Длительность измерения сопротивления для метода 2p |
<6 секунд |
| Длительность измерения для остальных методов |
<8 секунд |
| Габаритные размеры |
288x223x75 мм |
| Масса измерителя |
приблизительно 2 кг |
| Рабочая температура |
-10…+50°C |
| Температура зарядки аккумуляторов |
+10…+40°C |
