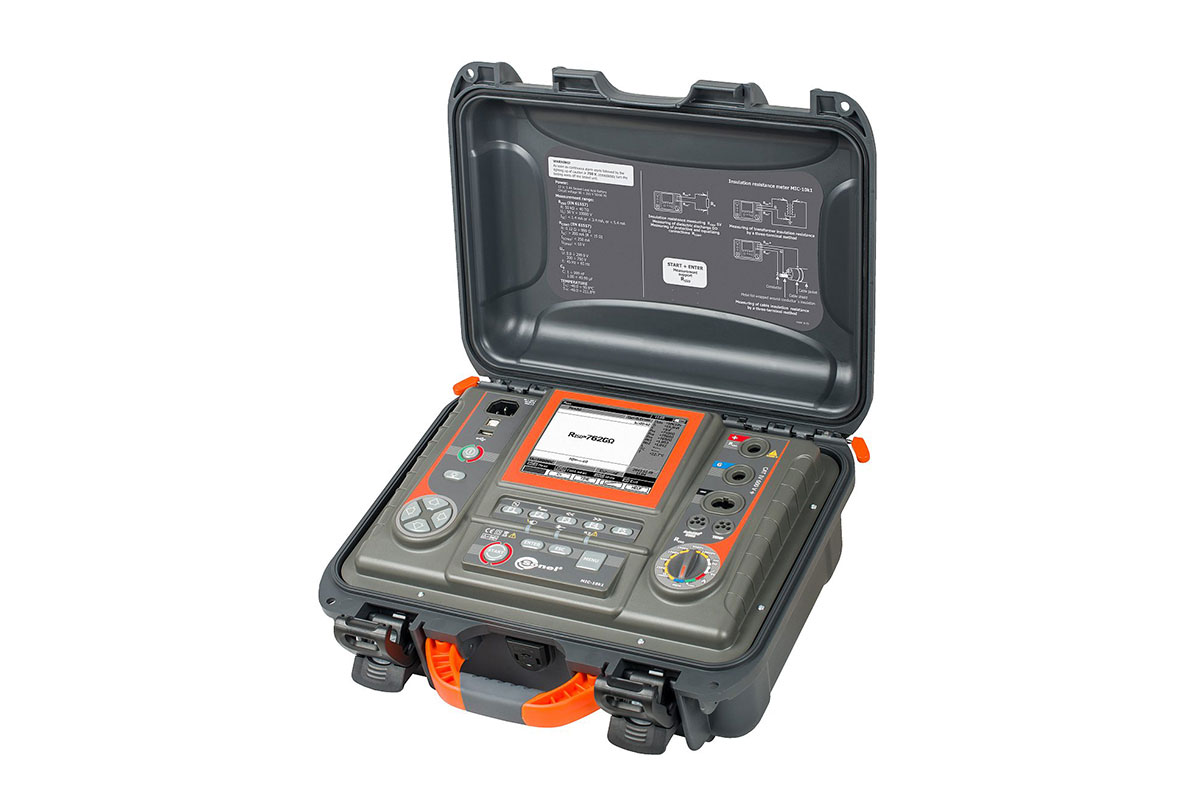

Sonel Измеритель параметров электроизоляции MIC-10k1

Описание

MIC-10k1 – цифровой мегаомметр, предназначенный для испытания электрической прочности изоляции электроустановок систем электроснабжения, а также измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Максимальное измерительное напряжение составляет 10000 В постоянного тока, а диапазон измеряемого сопротивления ограничен величиной в 40 ТОм. Установка трёх интервалов времени позволяет автоматически рассчитывать коэффициент абсорбции (увлажнённости), поляризации (старения) и коэффициент разряда диэлектрика. В процессе измерения сопротивления изоляции происходит измерение ёмкости. Электромагнитные помехи, благодаря встроенному цифровому фильтру, не влияют на результат измерений.

Входы RISO имеют электронную защиту от перегрузки (например, на случай подключения к цепи под напряжением) до 825 В в течение 60 секунд.

Исключительно полезным решением является функция «прожига» поврежденной изоляции объекта. Преобразователь мощностью около 60 Вт позволяет дожигать места повреждения кабеля и облегчает локализацию дефекта, например, используя метод рефлектометрии с помощью прибора TDR-410.

Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.

Функциональные возможности MIC-10k1

• измерение сопротивления изоляции до 40 ТОм;
• измерительное напряжение до 10 000 В: стандартные величины 250 В, 500 В, 1000 В, 2500 В, 5000 В, 10000 В или установка произвольной величины 50 В…1000 В с шагом 10 В, 1 кВ…5 кВ с шагом 25 В;
• вычисление коэффициентов абсорбции и поляризации: установка трех интервалов времени;
• установка времени измерения — до 99 мин 59 сек;
• измерительный ток – 1,2 мА, 3 мА или 6 мА;
• измерение сопротивления изоляции с использованием проводников длиной до 20 м;
• измерение многожильных кабелей с использованием адаптера AutoISO-5000 (измерительное напряжение до 5кВ);
• автоматическая разрядка ёмкости измеряемого объекта после окончания измерения;
• измерение емкости кабеля (в процессе измерения сопротивления изоляции);
• измерение сопротивления изоляции нарастающим ступенчатым напряжением (SV);
• измерение коэффициента разряда диэлектриков (DD);
• определения место повреждения (прожиг);
• защита от объекта измерения находящегося под напряжением;
• измерение температуры с использованием дополнительного зонда ST-1;
• усовершенствованный цифровой фильтр — для измерений в условиях сильных электромагнитных помех;
• измерение напряжения переменного и постоянного тока до 750 В;
• питание от встроенного аккумулятора или сети 90…260 В;
• отображение графиков на дисплее в процессе измерения;
• встроенная инновационная память результатов измерений с возможностью указания Заказчиков, наименований объектов и точек измерений;
• передача данных на ПК по USB, Bluetooth или с помощью записи на USB-флеш-накопитель;
• совместим с ПО Sonel Reader и СОНЭЛ Протоколы 2.0.

Комплектация

Дополнительная комплектация

Технические характеристики

окращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»

Измерение сопротивления электроизоляции RISO
Диапазон измерения согласно ГОСТ IEC 61557-2-2013 для UN = 10 кВ: от 10,0 МОм до 40,0 ТОм

Пределы измерения сопротивления электроизоляции в зависимости от установленного измерительного напряжения

Измерение сопротивления электроизоляции нарастающим напряжением (SV)

Измерение напряжения постоянного и переменного тока

Диапазон частот: от 45 Гц до 65 Гц

Измерение емкости

• Измерение ёмкости только во время измерения RISO (во время разрядки объекта);
• Основная погрешность не будет превышена при измерении ёмкости, соединенной параллельно сопротивлению величиной более 10 МОм;
• Для измерительных напряжений меньших 100 В, погрешность измерения ёмкости не установлена;
• Длина кабеля L рассчитывается как C/Cx, погрешность измерения зависит от диапазона измерения;
• Постоянная времени TC рассчитывается как RISO × C, погрешность измерения зависит от диапазона измерения.

Измерение температуры окружающей среды
