Описание
| Производитель: | Sonel, Польша |
| Гарантия | 3 год |
| Номер в реестре СИ | 49421-12 |

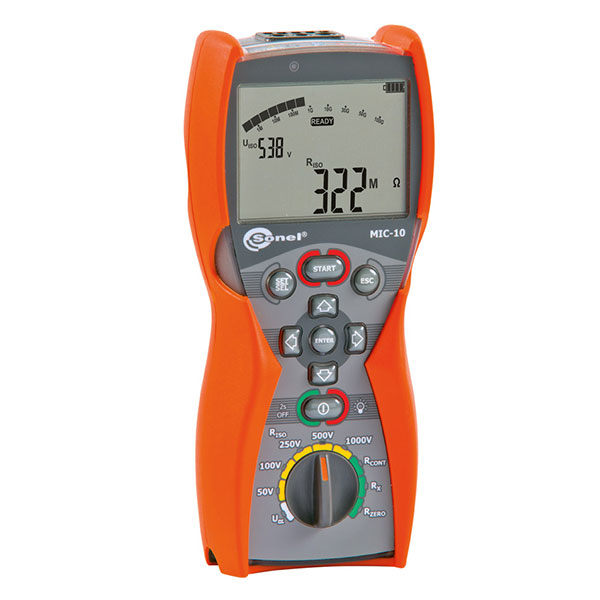

MIC-10 — цифровой мегомметр, предназначенный для измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Максимальное измерительное напряжение составляет 1000 В постоянного тока, а диапазон измеряемого сопротивления ограничен величиной в 10 ГОм.
MIC-10 позволяет проводить измерение сопротивления соединений заземлителей с заземляемыми элементами и устройствами выравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом.
Технические характеристики MIC-10
- измерительное напряжение до 1000 В: стандартные величины 50 В, 100В, 250 В, 500 В, 1000 В;
- измерение сопротивления изоляции до 10 ГОм;
- звуковая индикация пятисекундных интервалов — упрощает решение задачи по построению временной зависимости;
- постоянная индикация измеряемого сопротивления;
- автоматическая разрядка емкости кабеля после окончания измерения изоляции;
- измерение напряжения переменного и постоянного тока до 600 В;
- измерение емкости кабеля (в процессе измерения сопротивления изоляции);
- измерение сопротивления соединений заземлителей с заземляемыми элементами и устройствами выравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом;
- низковольтное измерение активного сопротивления;
- контроль целостности электрических цепей.
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Зажим «Крокодил» изолированный черный K01 | 1 шт. |
| 2 | Зонд острый с разъёмом «банан» красный | 1 шт. |
| 3 | Зонд острый с разъемом «банан» черный | 1 шт. |
| 4 | Крепеж «Свободные руки» | 1 шт. |
| 5 | Провод измерительный 1,2 м с разъёмами «банан» чёрный | 1 шт. |
| 6 | Провод измерительный 1,2 м с разъемами «банан» красный | 1 шт. |
| 7 | Ремень для переноски прибора M1 | 1 шт. |
| 8 | Футляр М6 | 1 шт. |
| 9 | Элемент питания алкалиновый 1,5V AA LR6 | 4 шт. |
Дополнительная комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Адаптер AGT-16C | 1 шт. |
| 2 | Адаптер AGT-16T | 1 шт. |
| 3 | Адаптер AGT-32P | 1 шт. |
| 4 | Адаптер AGT-32T | 1 шт. |
| 5 | Адаптер AGT-63P | 1 шт. |
| 6 | Адаптер AGT-16P | 1 шт. |
| 7 | Адаптер AGT-32C | 1 шт. |
| 8 | Зажим «Крокодил» изолированный голубой K02 | 1 шт. |
| 9 | Зажим «Крокодил» изолированный красный K02 | 1 шт. |
| 10 | Зонд острый с разъёмом «банан» голубой | 1 шт. |
| 11 | Провод измерительный 1,2 м с разъемами «банан» голубой | 1 шт. |
| 12 | Провод измерительный 5 м с разъемами «банан» красный | 1 шт. |
Технические характеристики
Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина».
Измерение напряжения переменного и постоянного тока (True RMS)
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0,0…299,9 В | 0,1 В | ±(2% и. в. + 6 е. м. р.) |
| 300…600 В | 1 В | ±(2% и. в. + 2 е. м. р.) |
- Диапазон частоты: 45…65 Гц
Измерение сопротивления изоляции
Диапазон измерения согласно IEC 61557-2: для UN = 50 В: 50 кОм…250,0 МОм
| Диапазон для UN = 50 В | Разрешение | Основная погрешность |
|---|---|---|
| 0,0 … 999,9 кОм | 0,1 кОм | ±(3% и. в. + 8 е. м. р.) |
| 1,000…9,999 МОм | 0,001 МОм | |
| 10,00…99,99 МОм | 0,01 МОм | |
| 100,0…250,0 МОм | 0,1 МОм |
Диапазон измерения согласно IEC 61557-2: для UN = 100 В: 100 кОм…500,0 МОм
| Диапазон для UN = 100 В | Разрешение | Основная погрешность |
|---|---|---|
| 0,0 … 999,9 кОм | 0,1 кОм | ±(3% и. в. + 8 е. м. р.) |
| 1,000…9,999 МОм | 0,001 МОм | |
| 10,00…99,99 МОм | 0,01 МОм | |
| 100,0…500,0 МОм | 0,1 МОм |
Диапазон измерения согласно IEC 61557-2: для UN = 250 В: 250 кОм…2,000 ГОм
| Диапазон для UN = 250 В | Разрешение | Основная погрешность |
|---|---|---|
| 0,0 … 999,9 кОм | 0,1 кОм | ±(3% и. в. + 8 е. м. р.) |
| 1,000…9,999 МОм | 0,001 МОм | |
| 10,00…99,99 МОм | 0,01 МОм | |
| 100,0…999,9 МОм | 0,1 МОм | |
| 1,000…2,000 ГОм | 0,001 ГОм |
Диапазон измерения согласно IEC 61557-2: для UN = 500 В: 500 кОм…5,00 ГОм
| Диапазон для UN = 500 В | Разрешение | Основная погрешность |
|---|---|---|
| 0,0 … 999,9 кОм | 0,1 кОм | ±(3% и. в. + 8 е. м. р.) |
| 1,000…9,999 МОм | 0,001 МОм | |
| 10,00…99,99 МОм | 0,01 МОм | |
| 100,0…999,9 МОм | 0,1 МОм | |
| 1,000…4,999 ГОм | 0,001 ГОм | ±(4% и. в. + 6 е. м. р.) |
Диапазон измерения согласно IEC 61557-2: для UN = 1000 В: 1000 кОм…10,00 ГОм
| Диапазон для UN = 1000 В | Разрешение | Основная погрешность |
|---|---|---|
| 0,0 … 999,9 кОм | 0,1 кОм | ±(3% и. в. + 8 е. м. р.) |
| 1,000…9,999 МОм | 0,001 МОм | |
| 10,00…99,99 МОм | 0,01 МОм | |
| 100,0…999,9 МОм | 0,1 МОм | |
| 1,000…4,999 ГОм | 0,001 ГОм | ±(4% и. в. + 6 е. м. р.) |
| 5,00…10,00 ГОм | 0,01 ГОм |
Внимание: Для значения сопротивления изоляции ниже RISOmin — не определяется точность измерения по причине работы прибора с ограничением тока преобразователя в соответствии с формулой:
где:
RISOmin — минимальное активное сопротивление электроизоляции, измеряемое без ограничения тока преобразователя;
UISOnom — номинальное напряжение измерения;
IISOmax — максимальный ток преобразователя (1 мА).
Измерение емкости
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 1…999 нФ | 1 нФ | ±(5% и. в. + 5 е. м. р.) |
| 1,00…9,99 мкФ | 0,01 мкФ |
- Измерение только в процессе измерения RISO
Низковольтное измерение сопротивления
Измерение переходных сопротивлений контактов и проводников током не менее ±200 мА
Диапазон измерения согласно IEC 61557-4: 0,10…999 Ом
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0…19,99 Ом | 0,01 Ом | ±(2% и.в. + 3 е.м.р.) |
| 20,0…199,9 Ом | 0,1 Ом | |
| 200…999 Ом | 1 Ом | ±(4% и.в. + 3 е.м.р.) |
- Напряжение на разомкнутых измерительных проводниках: 8 В
- Выходной ток при R<2 Ом: мин. 200 мA
- Компенсация сопротивления измерительных проводников
- Измерение двунаправленным током
Измерение активного сопротивления малым током
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0,0…199,9 Ом | 0,1 Ом | ±(3% и. в. + 3 е. м. р.) |
| 200…1999 Ом | 1 Ом |
- Напряжение на разомкнутых измерительных проводниках: 8…16 В
- Выходной ток > 10 мA
- Звуковая индикация при сопротивлении < 30 Ом ±10%
- Компенсация сопротивления измерительных проводников
Дополнительные технические характеристики
| Параметр | Значение |
|---|---|
| Класс изоляции | двойная, согласно PN-EN 61010-1 и IEC 61557 |
| Категория безопасности | IV 600 В (III 1000 В) согласно PN-EN 61010-1 |
| Степень защиты корпуса согласно PN-EN 60529 | IP67 |
| Питание измерителя | 4 элемента питания LR6 (АА) алкалиновые, аккумуляторные батареи NiMH HR6 (AA) |
| Габаритные размеры | 220×100×60 мм |
| Масса измерителя | около 0,6 кг |
| Температура хранения | -20…+70° C |
| Рабочая температура | -10…+50° C |
