Описание
| Производитель: | Sonel, Польша |
| Гарантия | 2 года |

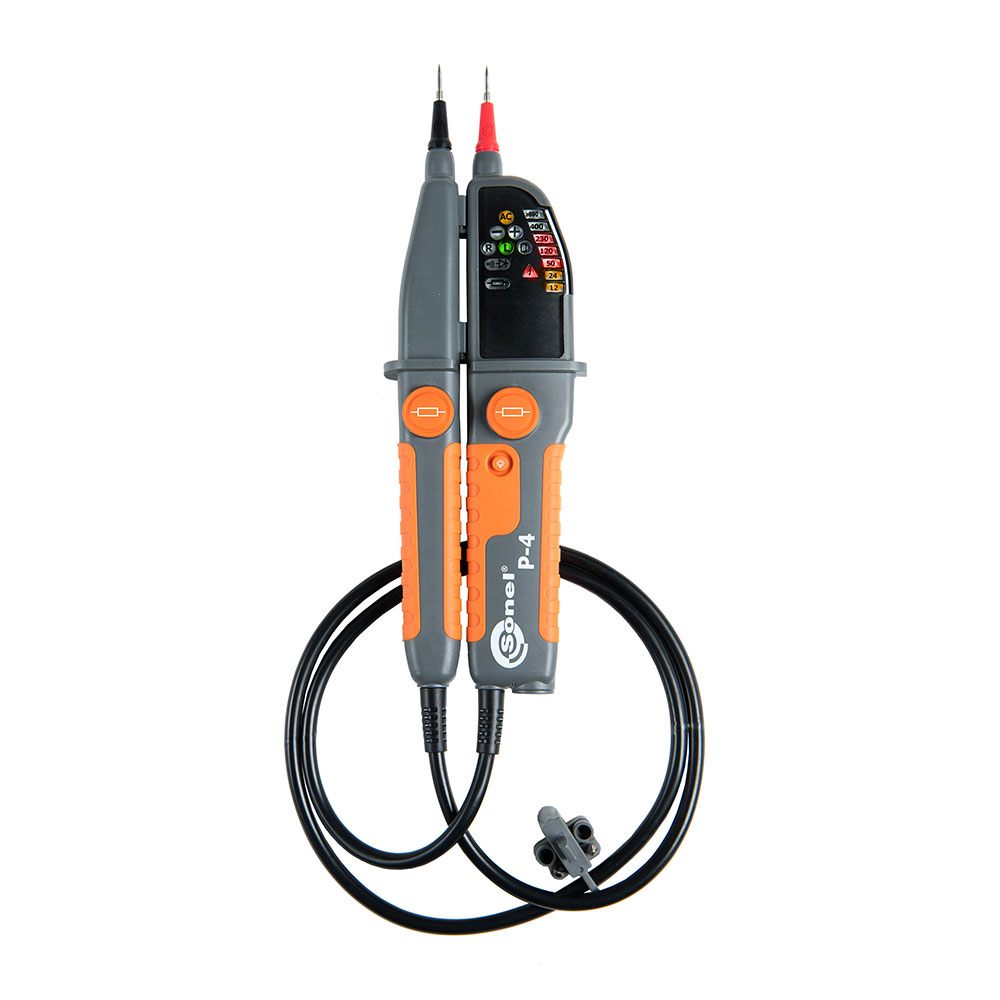

Измеритель напряжения P-4 предназначен для тестирования наличия напряжения постоянного/переменного тока благодаря светодиодной индикации, проверки целостности цепи, срабатывания УЗО, проверки диодов и определения направления чередования биполярной фазы. Усиленный двухкомпонентный корпус и степень защиты IP65 защищает измеритель от воздействия внешних факторов.
Функциональные возможности измерителя P-4
- Измерение напряжения постоянного/переменного тока двухполюсным методом до 1000 В.
- Контроль целостности цепи (прозвонка).
- Контроль целостности цепи под напряжением.
- Тестирование диодов.
- Проверка срабатывания УЗО.
- Тест последовательности чередования фаз.
- Светодиодная и звуковая индикация.
- Фонарик.
- Функция автоматического выключения.
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Измеритель напряжения P-4 | 1 шт. |
| 1 | Комплект резьбовых наконечников | 1 шт. |
Дополнительная комплектация измерителя P-4
| № | Наименование |
|---|---|
| 1 | Футляр S2 |
Технические характеристики
окращение «и.в.» при определении основной погрешности, означает измеренная величина.
Сокращение «е.м.р.» означает — единица младшего разряда.
Индикация напряжения
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 12…1000 В переменное/постоянное | ± 12 В, 24 В, 50 В, 120 В, 230 В, 400 В, ≥ 690 В | согласно ГОСТ IEC 61243-3-2014 |
Входное сопротивление
| Uвх | Rвх |
|---|---|
| 12 В, 24 В, 50 В | примерно 300 кОм |
| 120 В | |
| 230 В | |
| 400 В | |
| 690 В |
Дополнительные характеристики измерителя P-4
| Параметр | Значение |
|---|---|
| Условия окружающей среды | |
| Диапазон рабочих температур | -15…55°C |
| Диапазон температур при хранении | -20…70°C |
| Влажность | 95% |
| Питание | |
| Питание измерителя | элемент питания LR03 (ААА) — 2 шт. |
| Категория электробезопасности | CAT III / 1000 В CAT IV / 600 В |
| Общие данные | |
| Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013) | IP65 |
| Диапазон рабочих частот | 16…400 Гц |
| Время отклика | ≤ 1 сек. |
| Тест целостности цепи: — измерительный ток — диапазон — световой и звуковой сигналы — точность порога срабатывания |
1,25 мкА 400…500 кОм при R ≤ 400 кОм ±50% |
| Входное сопротивление: — основное — при доп. нагрузке |
около 300 кОм около 7 кОм |
| Максимальный ток | Is < 200 мА |
| Диапазон для 1P индикатора фазы: — напряжение — частота — звук. сигнализация |
100…1000 В AC 50…400 Гц Upom > 100 В |
| Диапазон для 2P индикации фаз: — напряжение — частота |
100…1000 В 50…60 Гц |
| Минимальное напряжение включения | ±6 В AC/DC |
| Индикация разряда батареи | да |
| Время до автовыключения | 10 сек. |
| Размеры | 275x82x36 мм |
| Масса с батарейками | 291 г |
| Высота над уровнем моря | ˂ 2000 м |
| Соответствие | ГОСТ Р МЭК 61557-1-2005 |
| Класс защиты | двойная изоляция, согласно ГОСТ IEC 61010-1-2014, ГОСТ IEC 61557-1-2005 |
| Электромагнитная совместимость | ГОСТ Р МЭК 61326-1-2014 ГОСТ Р 51522.2.2-2011 (МЭК 61326-2-2:2005) |
