Описание
| Производитель: | Sonel, Польша |
| Гарантия | 3 года |
| Номер в реестре СИ | 57276-14 |

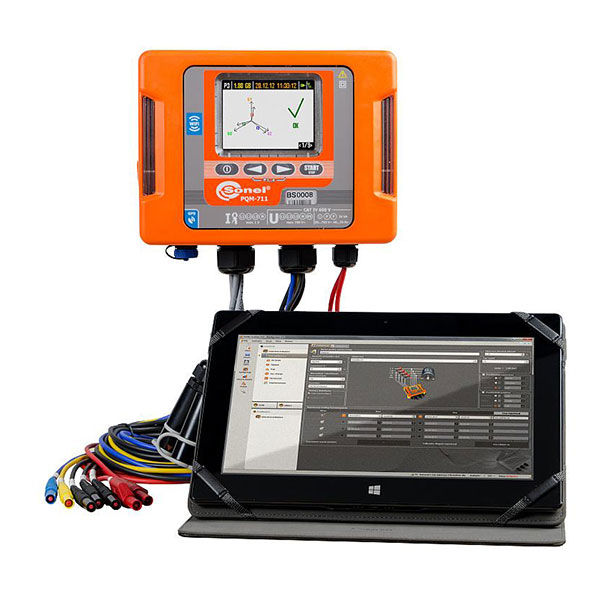

PQM-710 разработан для проведения регистрации и анализа параметров качества электрической энергии в сетях с номинальными частотами 50/60 Гц, согласно ГОСТ 32144-2013. Прибор соответствует ГОСТ 30804.30-2013 (класс А) и ГОСТ 30804.4.7-2013. Программное обеспечение Sonel Analysis позволяет быстро произвести настройку прибора и сформировать отчет рекомендованный ГОСТ 33073-2014. PQM-710 адаптирован для работы в сложных погодных условиях: диапазон температур от -20° до +55°С. Стабильная работа при отрицательных температурах обеспечивается за счет встроенного нагревателя. Степень защиты корпуса соответствует IP65. Анализатор может непрерывно работать, питаясь от тестируемой сети переменного напряжения. В случае отключения внешнего питания, работа измерителя поддерживается от внутренней аккумуляторной батареи.
Функциональные возможности PQM-710
- Полное соответствие классу А
- Регистрация сигналов управления.
- GPS модуль для синхронизации времени.
- GSM модуль и Wi-Fi модуль для обмена данными (настройки, управление, считывание данных).
- Настройка измерителя и анализ сохраненных данных осуществляется с помощью планшетного компьютера с адаптированным ПО.
- Встроенный блок питания с широким диапазоном номинальных входных напряжений 90…760 В переменного или постоянного тока.
- Работа от внутреннего аккумулятора при отключении питания.
- Одновременная регистрация двух массивов данных (работа по стандарту и пользовательские настройки).
- Степень защиты корпуса IP65.
- Автоматическое формирование протоколов регистрации.
Измерение и регистрация PQM-710
- Напряжения постоянного и переменного тока L1, L2, L3, N, PE (пять измерительных входов). Минимального, максимального, среднего и мгновенных значений напряжения. Возможно совместное использование с трансформаторами напряжения.
- Силы постоянного и переменного тока L1, L2, L3, N (четыре измерительных входа). Минимального, максимального, среднего и мгновенных значений силы тока. Возможно совместное использование с трансформаторами тока. Диапазон измерения зависит от типа токоизмерительных клещей: гибкие клещи F-1, F-2, F-3 (до 3000 А), клещи C-4 (1000 A) и клещи C-6 (10 A), C-7 (100 А).
- Коэффициента пиковых значений напряжения и тока.
- Частоты от 40 Гц до 70 Гц.
- Мощности: активной (P), реактивной (Q), мощности искажений (D), полной (S).
- Энергии: активной (EP), реактивной (EQ), полной (ES).
- Коэффициента мощности cosφ, tgφ.
- Коэффициента гармонических потерь (К-фактор).
- До 50-й гармоники напряжения и тока.
- Интергармоники напряжения и тока.
- Суммарного коэффициента гармонических составляющих напряжения THD U и THD I.
- Кратковременной и длительной дозы фликера PSTи PLT..
- Несимметрия напряжения и тока.
- Перенапряжений, провалов, прерываний с возможностью сохранения осциллограмм.
- Осциллограмм тока и напряжения для каждого периода усреднения.
Программное обеспечение SONEL Analysis 4
- Версия специально адаптирована под работу на планшетном компьютере.
- Возможность настройки измерителя с ГОСТ 32144-2013 и формирования протокола измерений согласно ГОСТ 33073-2014.
- Возможность настройки четырех точек измерения: каждой точке соответствует свой алгоритм регистрации, набор номинальных параметров, объем памяти.
- Установка номинальных параметров сети: напряжение (фазное/линейное), частота, тип сети.
- Установка параметров трансформаторов напряжения и/или тока.
- Выбор периода усреднения.
- Расписание запуска и остановки регистрации.
- Установка типа токоизмерительных клещей.
- Условие запуска регистрации: непосредственное, пороговое значение, согласно расписанию.
- Режим измерения в реальном времени.
- Широкий набор настроек представления и анализа (отчетов) данных регистрации.
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Адаптер для подключения к однофазной сети AZ-3 | 1 шт. |
| 2 | Антенна GPS | 1 шт. |
| 3 | Зажим «Крокодил» изолированный голубой K02 | 1 шт. |
| 4 | Зажим «Крокодил» изолированный жёлтый K02 | 1 шт. |
| 5 | Зажим «Крокодил» изолированный красный K02 | 1 шт. |
| 6 | Зажим «Крокодил» изолированный черный K01 | 1 шт. |
| 7 | Кабель последовательного интерфейса USB | 1 шт. |
| 8 | Комплект для фиксации ремней | 1 шт. |
| 9 | Набор для монтажа на DIN-рейке | 1 шт. |
| 10 | Планшет | 1 шт. |
| 11 | Ремни для крепежа на столбе | 1 шт. |
| 12 | Соединитель электрический — адаптер AC-16 | 1 шт. |
| 13 | Соединитель электрический — адаптер магнитный модель AM-4 | 1 шт. |
| 14 | Соединитель электрический — адаптер с резьбой M4/M6, модель AR-1 | 1 шт. |
| 15 | Футляр L8 | 1 шт. |
Дополнительная комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Клещи гибкие F-2A | 1 шт. |
| 2 | Клещи гибкие F-3A | 1 шт. |
| 3 | Клещи измерительные C-4 | 1 шт. |
| 4 | Клещи измерительные C-6A | 1 шт. |
| 5 | Клещи измерительные C-7 | 1 шт. |
Технические характеристики
| Параметр | Диапазон измерений и условия | Разрешение | Предел допускаемой абсолютной погрешности измерения |
|---|---|---|---|
| Напряжение постоянного и переменного тока URMS (среднеквадратическое значение, f = 40..70 Гц) | 10%×Unom ≤ URMS ≤ 150%×Unom для Unom ≥ 64 В |
0,01%×Unom | ± 0,001 Unom |
| Частота переменного тока f | От 40,00 Гц до 70,00 Гц для 10%×Unom ≤ URMS ≤ 200%×Unom |
0,01 Гц | ± 0,01 Гц |
| Среднеквадратическое значение гармонических составляющих напряжения UH, h (h = 1..50) | От 0 до 200% Unom | 0,01%×Unom | ±0,0005×Unom (UH, h изм <0,01×Unom) ±0,05×UH, h изм (UH, h изм ≥0,01×Unom |
| Среднеквадратическое значение интергармонических составляющих напряжения UC, i (i = 0…50) | От 0 до 200% Unom | 0,01%×Unom | ±0,0005×Unom (UC, i изм <0,01×Unom) ±0,05×UH, h изм (UC, i изм ≥0,01×Unom |
| Суммарный коэффициент гармонических составляющих напряжения THDU ( h = 2..50) | От 0 до 100,0% (для URMS > 1%×Unom) |
0,1% | ±0,05×THDUизм |
| Суммарный коэффициент интергармонических составляющих напряжения TIDU ( i = 0…50) | От 0 до 100,0% (для URMS > 1%×Unom) |
0,1% | ±0,05×TIDUизм |
| Сила постоянного и переменного тока (среднеквадратическое значение, f = 40..70 Гц) IRMS | Без использования клещей | ||
| От 0 В до 1 В (3,6 ВP-P) K = 1000 А/1 В | 0,01% Inom |
± 0,001%×Inom |
|
| С гибкими клещами F-1, F-2, F-3 | |||
| От 1 А до 3000 А (~) (10000 АP-P) | 0,01%×Inom | ± 0,01×IRMS изм ± 0,02×IRMS изм (с учетом доп. погрешности от положения) |
|
| С измерительными клещами C-4 | |||
| От 0,1 А до 10 А (~) От 10 А до 50 А (~) От 50 А до 200 А (~) От 200 А до 1000 А (~) От 1000 А до 1200 А (~) (3600 АP-P) |
0,01%×Inom | ± (0,03 × IRMS изм + 0,1 А) ± 0,03 × IRMS изм ± 0,015 × IRMS изм ± 0,0075 × IRMS изм ± 0,005 × IRMS изм |
|
| С измерительными клещами C-6 | |||
| От 0,01 А до 0,1 А (~) От 0,1 А до 1 А (~) От 1 А до 12 А (~) (36 АP-P) |
0,01%×Inom | ± (0,03×IRMS изм + 1 mА) ± 0,025×IRMS изм ± 0,01×IRMS изм |
|
| С измерительными клещами C-7 | |||
| От 0,01 А до 100 А (~) (360 АP-P) | 0,01%×Inom | ± (0,005×IRMS изм + 0,02 А) | |
| Среднеквадратическое значение гармонических составляющих силы тока IH, h (h = 1..50) | В зависимости от типа используемых клещей (см. характеристики IRMS) | 0,01%×Inom |
±0,0015×Inom ( IH, h≥0,03×Inom) |
| Среднеквадратическое значение интергармонических составляющих силы тока IC, i (i = 0..50) | В зависимости от типа используемых клещей (см. характеристики IRMS) | 0,01%×Inom |
±0,0015×Inom ( IC, i≥0,03×Inom) |
| Суммарный коэффициент гармонических составляющих силы тока THDI(h = 2..50) | От 0 до 100,0% (для IRMS > 1%×Inom) |
0,1% | ± 0,05×THDIизм |
| Суммарный коэффициент интергармонических составляющих силы тока TIDI(i = 0…50) | От 0 до 100,0% (для IRMS > 1%×Inom) |
0,1% | ± 0,05×TIDIизм |
| Коэффициент мощности PF | От 0 до 1,00 Для 50%×Unom ≤ URMS ≤ 120%×Unom 10%×Inom ≤ IRMS ≤ Inom |
0,01 | ± 0,03 |
| Коэффициент сдвига фаз cosφ (DPF) | От 0 до 1,00 Для 50%×Unom ≤ URMS ≤ 120%×Unom 10%×Inom ≤ IRMS ≤ Inom |
0,01 | ± 0,03 |
| Угол сдвига фаз между напряжением и силой тока φU, I | От -180,0° до +180,0° | 0,01° | ± 1° |
| Кратковременная доза фликера Pst | От 0,20 до 10,00 Для URMS ≥ 80%×Unom |
0,01 | ± 0,05×Pstизм |
| Длительная доза фликера Plt | От 0,20 до 10,00 Для URMS ≥ 80%×Unom |
0,01 | ± 0,05 ×Pltизм |
| Угол сдвига фаз напряжений φU | От -180,0° до +180,0° | 0,01° | ±1° |
| Коэффициент несимметрии напряжения по обратной U2/U1 и нулевой последовательности U0/U1 | От 0,0% до 20,00% 80%×Uном ≤ URMS≤ 150%×Uном |
0,1% | ± 0,15 % |
| Угол сдвига фаз силы токов φI | От -180,0° до +180,0° | 0,01° | ± 1° |
- URMS – измеренное значение напряжения постоянного и переменного тока (среднеквадратическое значение);
- IRMS — измеренное значение силы постоянного и переменного тока (среднеквадратическое значение);
- Unom – номинальное значение напряжения, установленное в анализаторе. Возможны установки напряжений из группы: 110/190 В, 115/200 В, 220/380 В, 230/400 В, 240/415 В, 400/690 В (межфазное/линейное). При использовании трансформаторов, в анализаторе возможна установка номинального напряжения (напряжения вторичной обмотки) из группы: 100 В, 110 В, 115 В, 120 В. Таким образом возможна установка номинального напряжения в диапазоне от 100 В до 690 В;
- Inom – номинальное значение предела диапазона измерения для токовых разъемов анализатора (клещей);
- K — коэффициент масштабного преобразования входных для токовых разъемов анализатора;
- h – порядковый номер гармоники;
- UH, h изм – измеренное значение среднеквадратического значения гармонических составляющих напряжения;
- IH, h изм — измеренное значение среднеквадратического значения гармонических составляющих силы тока;
- THDU изм — измеренное значение суммарного коэффициента гармонических составляющих напряжения;
- THDI изм — измеренное значение суммарного коэффициента гармонических составляющих силы тока;
- P(Ep)изм — измеренное значение активной мощности (активной энергии);
- Q(EQ)изм — измеренное значение реактивной мощности (реактивной энергии);
- S(ES)изм — измеренное значение полной мощности (полной энергии);
- Pst изм — измеренное значение кратковременной дозы фликера;
- Plt изм — измеренное значение длительной дозы фликера.
