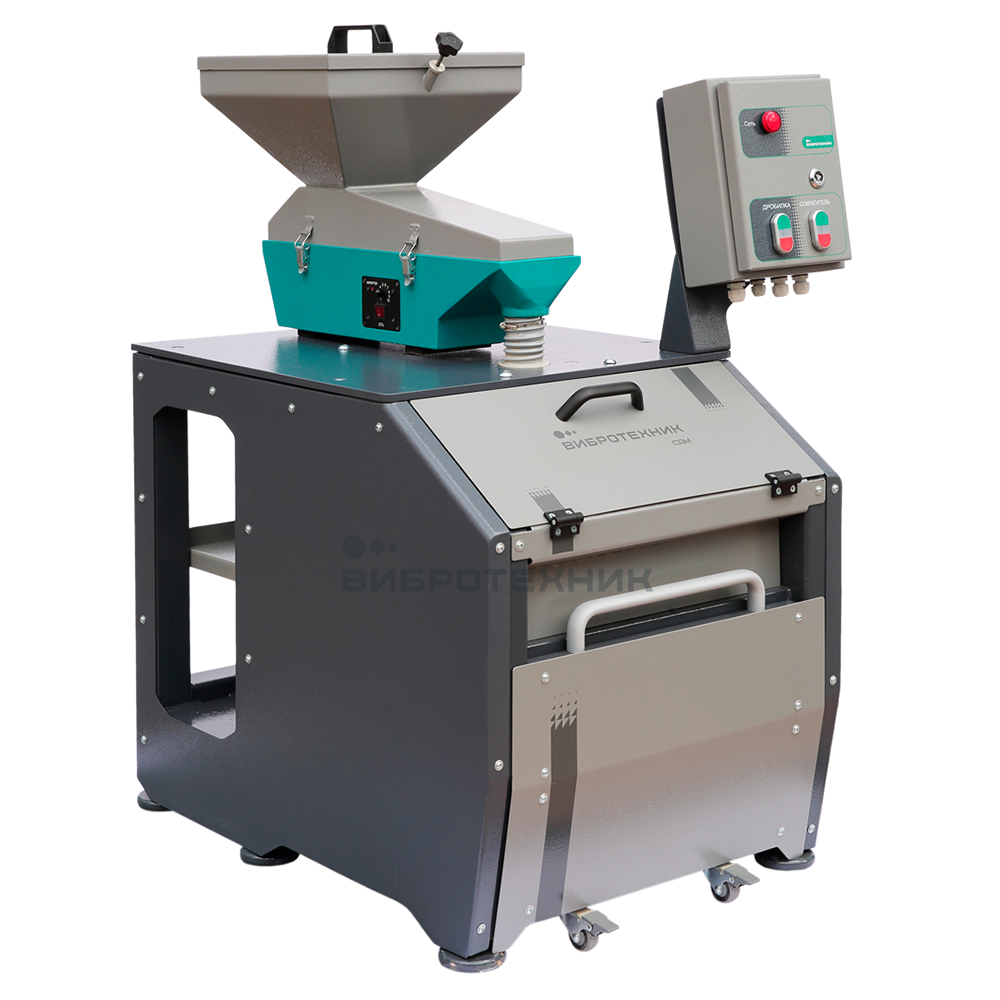

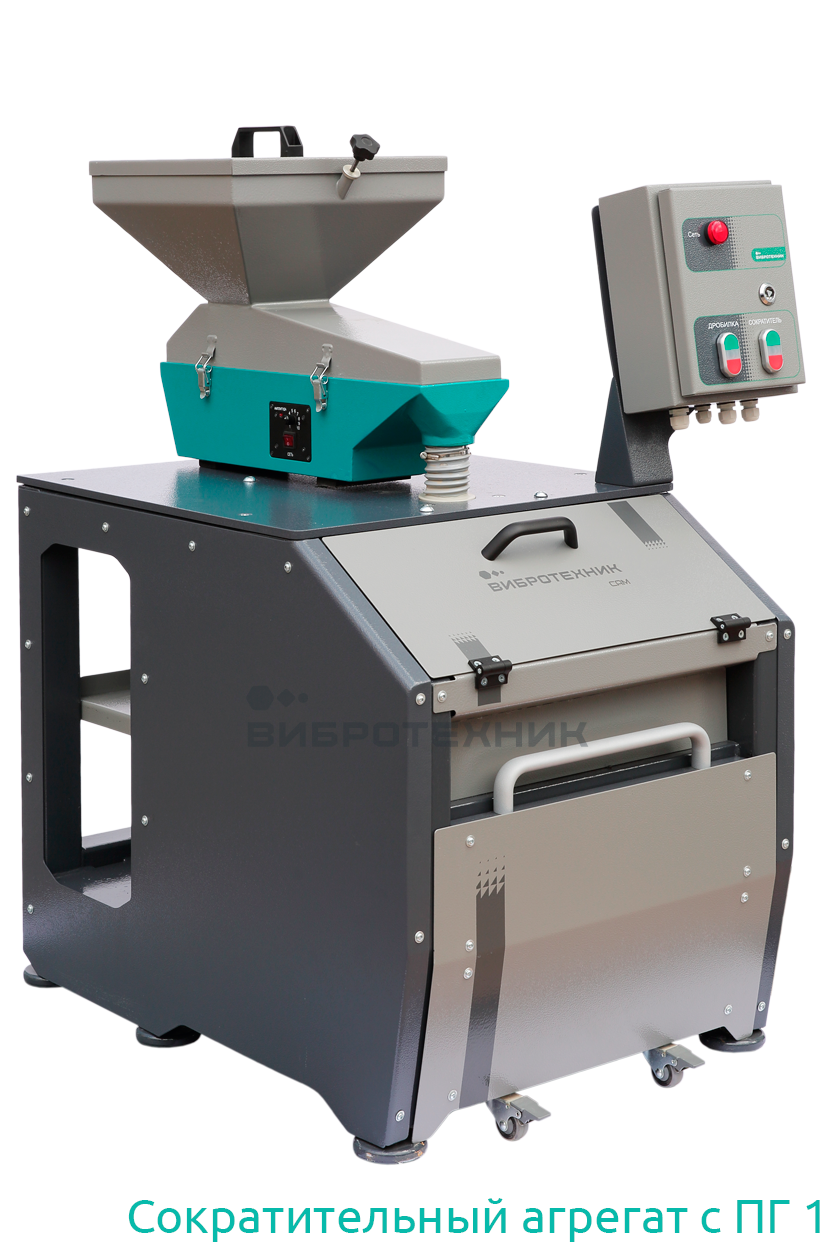

Сократительный агрегат САМ с Питателем ПГ 1

Описание

Агрегат САМ с ПГ состоит из двух частей: Питателя вибрационного ПГ и Сократителя САМ. На плите сократителя установлен ПГ, который соединен с сократителем фланцем, через который материал попадает во вращающийся патрубок сократителя.

Сократитель состоит из рамы, плиты, мотор-редуктора, патрубка, лотков, пробоприемника и приемной емкости на выкатной тележке. Мотор-редуктор передает вращение патрубку, через который проба попадает в лотки и пробоприемник. Лотки предназначены для сбора сокращенной пробы, а из пробоприемника остатки пробы собираются в приемной емкости. Размещение приемной емкости на выкатной тележке обеспечивает удобство разгрузки остатков пробы.

Особенности

ТОЧНОСТЬ СОКРАЩЕНИЯ

Питатель обеспечивает равномерную регулируемую подачу материала из бункера через разгрузочный патрубок. Равномерное вращение патрубка сократителя гарантирует точное сокращение.

БЕЗОПАСНОСТЬ РАБОТЫ

Боковыми панелями сократителя ограничен доступ к вращающимся элементам. Концевой микровыключатель исключает запуск сократителя с открытой крышкой.

ИСКЛЮЧЕНИЕ ЗАРАЖЕНИЯ ПРОБЫ

Бункер, лоток и патрубок питателя, а также патрубок и лоток сократителя с регулируемой степенью сокращения изготовлены из нержавеющей стали 12Х18Н10Т (AISI 321).

РЕГУЛИРОВКА СТЕПЕНИ СОКРАЩЕНИЯ

Лоток с перегородкой обеспечивает плавную регулировку степени сокращения от 10% до 1% общего объема пробы.

ПРИЕМНАЯ ЕМКОСТЬ

Разгрузка остатков пробы произвдится в приемную емкость, а не в лотки. Выкатная тележка обеспечивает удобство разгрузки материала.

РАЗЛИЧНЫЕ ЛОТКИ

Комплектация четырьмя типами лотков:

• 25% пробы;
• 10% пробы;
• 5% пробы;
• лоток с регулируемой степенью сокращения от 10% до 1% исходной пробы.

Возможно изготовление лотков других размеров.

КОМПЛЕКТАЦИЯ ПУЛЬТОМ УПРАВЛЕНИЯ

Пульт управления предназначен для запуска и остановки оборудования и обеспечивает:

• автоматическое отключение питания при превышении максимального значения тока или при коротком замыкании;
• защиту оператора от поражения током;
• защиту мотор-редуктора от перегрузки.

Пульт управления исключает запуск питателя при выключенном сократителе.

Отрасли применения:

• Горнодобывающая
• Металлургическая
• Строительная
• Химическая
